1. Типы теплообменников в котлах и котельных
Теплообменник котла
Устройство, передающее тепловую энергию от источника (продукты сгорания, пар) к теплоносителю (вода). В бытовых котлах — встроенный элемент камеры сгорания. В промышленных котельных — отдельный внешний аппарат для разделения котлового и потребительского контуров. Эффективность и долговечность котла напрямую зависят от состояния теплообменника.
Виды теплообменников в котельных системах:
| Тип | Расположение | Функция | Применение |
|---|
| Первичный (основной) | Встроен в котёл, камера сгорания | Нагрев воды от горелки/дымовых газов | Все типы котлов |
| Вторичный (ГВС) | Встроен в двухконтурный котёл | Нагрев холодной воды ГВС | Двухконтурные газовые котлы |
| Внешний пластинчатый | Обвязка котельной | Гидравлическая развязка контуров | Котельные ГВ, ИТП |
| Внешний кожухотрубный | Обвязка котельной | Нагрев воды паром | Паровые котельные |
Смотрите также: теплообменники для отопления: полный гид K8.
В современных конденсационных котлах — два встроенных теплообменника: основной (нагрев воды) и конденсационный (утилизация тепла дымовых газов до температуры точки росы ~55°C). КПД таких котлов: 96–109% (по низшей теплоте сгорания).
↑ К оглавлению
2. Первичный теплообменник котла
Первичный теплообменник — основной рабочий элемент котла, где происходит передача тепла от пламени горелки к воде. Расположен непосредственно над горелкой в камере сгорания.
Материалы первичных теплообменников
- Медь (Cu) — высокая теплопроводность (385 Вт/м·К vs 15 у стали), лёгкая обрабатываемость, хорошая коррозионная стойкость к умягчённой воде. Чувствительна к гидроударам и слишком мягкой воде (pH ниже 7). Применяется в большинстве бытовых газовых котлов мощностью до 50 кВт.
- Нержавеющая сталь AISI 316L — более дорогая, но долговечная. Применяется в конденсационных котлах (стойкость к кислому конденсату с pH 3–5), в котлах с жёсткой водой. Теплопроводность ниже меди, но достаточна при конструктивной оптимизации.
- Чугун — традиционный материал для промышленных котлов большой мощности. Высокая коррозионная стойкость, долговечность (30+ лет), но хрупкость при термических ударах. Применяется в секционных чугунных котлах.
Тепловая нагрузка первичного теплообменника
Плотность теплового потока в первичном ТО бытового котла: 20–80 кВт/м². Это значительно выше, чем в промышленных аппаратах (5–15 кВт/м²). Высокая нагрузка требует качественного теплоносителя и исключения перегрева (накипь, завоздушивание).
Завоздушивание первичного теплообменника котла — критическая ситуация. Паровой пузырь полностью блокирует теплопередачу: ТО перегревается (до 600°C+), что вызывает деформацию, прогар или растрескивание. Всегда стравливать воздух при заполнении системы!
↑ К оглавлению
3. Вторичный теплообменник котла (ГВС)
Двухконтурные газовые котлы имеют встроенный вторичный теплообменник для приготовления горячей воды. Это пластинчатый мини-теплообменник (8–20 пластин из нержавейки), встроенный в корпус котла.
Принцип работы:
- При открытии горячей воды котёл переключается в режим ГВС (приоритет ГВС над отоплением)
- Первичный контур (горячая вода системы отопления) проходит через вторичный ТО
- Холодная водопроводная вода нагревается от первичного контура до 40–60°C
- Смешивание контуров исключено — разделение металлическими пластинами
Типичная проблема: снижение температуры ГВС в двухконтурном котле
СимптомыГорячая вода едва тёплая (30–35°C вместо 55°C), котёл работает, давление нормальное
ДиагностикаНакипь в вторичном ТО — снижение теплопередачи. Возможен засор сетки фильтра холодной воды
РешениеПромывка вторичного ТО лимонной кислотой (100 г/л, 60°C, 1 час) или замена (цена: 2000–8000 руб.)
РезультатТемпература ГВС восстановлена до 55°C, расход газа нормализован
↑ К оглавлению
4. Внешний теплообменник для котла: когда нужен
Внешний теплообменник устанавливается в обвязке котла или котельной для решения следующих задач:
| Задача | Тип ТО | Место установки |
|---|
| Гидравлическая развязка контуров котла и здания | Пластинчатый разборный | Между котлом и системой отопления |
| Нагрев ГВС от котлового контура | Пластинчатый, AISI 316L | Параллельно системе отопления |
| Нагрев воды паром от котла | Кожухотрубный ПП1 | Паровая линия → водяной контур |
| Подогрев конденсата перед деаэратором | Кожухотрубный, пластинчатый | Линия конденсата |
| Рекуперация тепла дымовых газов | Экономайзер (специальный тип) | Газоход котла |
Когда внешний теплообменник обязателен
- Котельная питает несколько независимых контуров с разными параметрами (температура, давление)
- Система отопления присоединена к ТЭЦ по независимой схеме
- Давление в котловом контуре превышает допустимое для оборудования здания
- Разные теплоносители: котёл — ингибированная вода, система отопления — чистая вода
- Паровой котёл питает водяной контур отопления
↑ К оглавлению
5. Выбор теплообменника по типу котла
| Тип котла | Мощность | Внешний ТО | Рекомендация |
|---|
| Бытовой газовый двухконтурный | 12–35 кВт | Не нужен (встроенный) | Обслуживать встроенный ТО |
| Бытовой одноконтурный + бойлер | 12–35 кВт | Косвенный нагрев в бойлере | Бойлер с встроенным ТО |
| Коммерческая котельная ГВ | 50–500 кВт | Пластинчатый разборный | M6/M10 AISI 304/316L |
| Промышленная котельная ГВ | 0.5–10 МВт | Пластинчатый M10/M15+ | Параллельные секции при Q > 5 МВт |
| Паровая котельная | Любая | Кожухотрубный ПП1/ПП2 | Пар в межтрубное, вода в трубки |
Для котельной мощностью 100–500 кВт с несколькими потребителями рекомендуется 1 общий теплообменник с гидравлической стрелкой (или гидрострелка без теплообменника при ограниченном бюджете). Без гидравлической развязки насосы потребителей влияют на режим работы котла.
6. Накипь в теплообменнике котла: главный враг
Накипь — наиболее распространённая причина выхода из строя теплообменников котлов. Слой накипи толщиной 1 мм снижает теплопередачу на 8–15%, толщиной 3 мм — на 25–35%.
Механизм образования накипи в котельных ТО
При нагреве жёсткой воды выше 60°C происходит разложение бикарбонатов кальция и магния:
Ca(HCO3)2 → CaCO3 (накипь) + H2O + CO2
Скорость образования пропорциональна температуре и жёсткости. При T = 95°C скорость роста накипи в 5–7 раз выше, чем при 60°C.
Накипь в первичном ТО котла опасна не только снижением эффективности, но и перегревом металла. Медный ТО при локальном перегреве (зона над слоем накипи) трескается или деформируется. Стоимость нового ТО: 5000–50 000 руб. в зависимости от котла.
↑ К оглавлению
7. Неисправности теплообменника котла: диагностика
| Симптом | Возможная причина | Проверка | Решение |
|---|
| Котёл отключается по температуре | Накипь, завоздушивание | Пощупать корпус ТО — горячие зоны | Промывка, удаление воздуха |
| Падение давления воды | Течь в первичном ТО | Осмотр камеры сгорания на влагу | Замена ТО |
| Вода из кранов ГВС пахнет теплоносителем | Пробой вторичного ТО | Анализ воды на ингибиторы | Замена вторичного ТО |
| Рост расхода газа при той же нагрузке | Снижение КПД из-за накипи | Измерить T дымовых газов | Промывка первичного ТО |
| Шум (бульканье) в ТО | Завоздушивание, кавитация | Стравить воздух через кран Маевского | Удалить воздух, проверить давление |
8. Замена теплообменника котла: порядок работ
Для бытовых газовых котлов замену ТО рекомендуется выполнять в сервисном центре или вызывать специалиста. Самостоятельная замена — при наличии опыта и инструментов:
- Шаг 1: Отключить котёл от электросети, перекрыть газ
- Шаг 2: Перекрыть подачу и обратку, слить воду через сливной кран
- Шаг 3: Снять переднюю панель котла, добраться до ТО
- Шаг 4: Отключить штуцеры (гибкие подводки или резьбовые соединения)
- Шаг 5: Вынуть старый ТО, осмотреть прокладки и уплотнения
- Шаг 6: Установить новый ТО с новыми прокладками (всегда заменять!)
- Шаг 7: Заполнить систему, стравить воздух, проверить герметичность
- Шаг 8: Запустить котёл, проверить работу ТО в течение 30 мин
Кейс 2: Замена первичного ТО в котле Vaillant 24 кВт
ПроблемаКотёл отключался каждые 15 мин по перегреву, визуально — потёки на ТО
ДиагностикаТрещина в медном ТО (7 лет эксплуатации, вода жёсткая — 6 мг-экв/л, промывка не проводилась)
РешениеЗамена ТО (оригинал Vaillant, 12 000 руб.) + умягчитель на 10 л на вводе холодной воды
РезультатКотёл работает 3 года без нареканий, жёсткость снижена до 0.5 мг-экв/л
↑ К оглавлению
9. Обслуживание теплообменников котла
Рекомендуемый регламент для бытовых котлов:
- Ежегодно (сентябрь): ТО котла специалистом — чистка горелки, теплообменника, проверка параметров
- Каждые 2–3 года: промывка первичного ТО лимонной кислотой или промывочным реагентом
- Каждые 2–4 года: промывка вторичного ТО (ГВС) при снижении температуры горячей воды
- Каждые 1–2 года: контроль жёсткости воды, замена картриджа умягчителя
- При первых признаках течи: немедленная проверка и ремонт (до образования трещин)
10. Связанные статьи кластера K8
Часто задаваемые вопросы
Что такое теплообменник для котла простыми словами? +
Теплообменник котла — это устройство, передающее тепло от продуктов сгорания к воде. В газовом котле он размещён в камере сгорания — пламя нагревает трубки или пластины, по которым протекает вода. Внешний теплообменник — отдельный аппарат, разделяющий котловой и потребительский контуры.
Почему теплообменник котла покрывается накипью? +
Накипь образуется при нагреве жёсткой воды. В бытовых котлах накипь в первичном ТО снижает теплопередачу на 30–40%, вызывает перегрев и сокращает срок службы. Решение: умягчение воды, ежегодная химическая промывка.
Как заменить теплообменник котла? +
Для бытового котла: отключить газ и электричество, слить систему, отсоединить штуцеры, вынуть теплообменник, установить новый с новыми прокладками. После установки — заполнить систему, проверить герметичность, провести пусконаладку.
Какой внешний теплообменник выбрать для котла? +
Для котла мощностью до 500 кВт — пластинчатый разборный M3/M6 из AISI 304 для отопления или AISI 316L для ГВС. Для паровых котлов или давления выше 16 бар — кожухотрубный подогреватель ПП1. Выбор определяется типом теплоносителя, давлением и температурой.
Какие симптомы неисправности теплообменника котла? +
Первичный ТО: перегрев котла (отключение по термостату), рост расхода газа, течь в камере сгорания. Вторичный ТО (ГВС): снижение температуры горячей воды, смешивание контуров (запах теплоносителя в ГВС).
Можно ли очистить теплообменник котла от накипи? +
Да. Химическая промывка: лимонная кислота (100 г/л) или 5% HCl при 40–50°C, циркуляция 1–2 часа. Для внешних пластинчатых ТО — CIP-промывка без разборки. Для встроенных ТО котла — через штуцеры специальной техникой.
Нужен ли внешний теплообменник если в котле уже есть встроенный? +
Да, при независимой схеме присоединения к тепловой сети или при необходимости разделить котловой контур от контура потребителей. В котельных с несколькими котлами и зонами — внешний теплообменник необходим для гидравлической развязки.
Что такое двухконтурный котёл и зачем второй теплообменник? +
Двухконтурный котёл имеет встроенный вторичный теплообменник для ГВС. При открытии горячей воды котёл переключается в режим ГВС: первичный контур нагревает вторичный (холодную воду ГВС). Это исключает смешивание теплоносителя отопления с питьевой водой.
Как часто менять теплообменник в котле? +
Ресурс первичного ТО газового котла: 10–20 лет при качественной воде. Ранний выход из строя — из-за накипи, коррозии или гидроударов. Сигналы к замене: течи, трещины, непрогреваемые зоны.
Почему завоздушивание опасно для теплообменника котла? +
Воздушный пузырь полностью блокирует теплопередачу в этой зоне ТО. Металл перегревается до 600°C+, что вызывает деформацию, прогар или растрескивание медного теплообменника. Всегда стравливать воздух при заполнении системы.
Где купить теплообменник для котла? +
Встроенные ТО для бытовых котлов — у официальных дилеров бренда (Vaillant, Viessmann, Baxi и др.) или в магазинах запчастей для котлов. Внешние промышленные ТО для котельных — в S22: 54 бренда, склад в Москве, инженерный расчёт бесплатно.

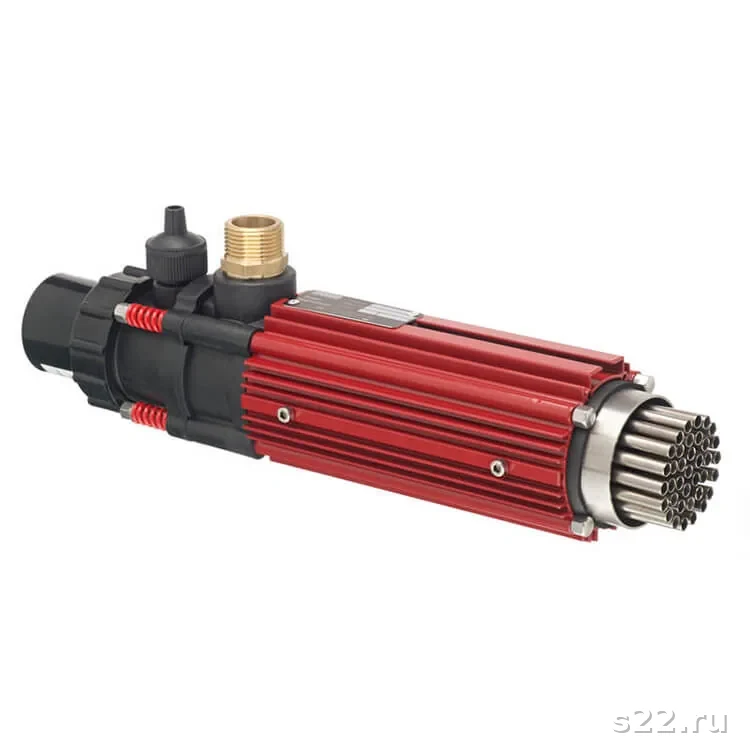

Внешние теплообменники для котельных: пластинчатый или кожухотрубный
При проектировании котельной встаёт выбор типа внешнего теплообменника. Правильный выбор определяет надёжность, стоимость обслуживания и компактность всей котельной установки.
Сравнение типов внешних теплообменников для котельных | Параметр | Пластинчатый разборный | Кожухотрубный ПП | Полусварной пластинчатый |
| Коэффициент теплопередачи k | 3500–7000 Вт/(м²·К) | 800–2000 Вт/(м²·К) | 3000–6000 Вт/(м²·К) |
| Компактность | Наиболее компактен | В 3–5 раз крупнее | Компактен |
| Макс. давление | До 25 бар (PN25) | До 63 бар и выше | До 30 бар (паровая сторона) |
| Пар на первичном контуре | Нет (только вода) | Да | Да |
| Обслуживание | Лёгкое (разборка за 30 мин) | Сложнее (требует трубную чистку) | Средней сложности |
| Стоимость | Средняя | Высокая при паровых параметрах | Выше пластинчатого |
| Применение | ГВС и отопление в котельных ГВ | Паровые котельные, высокие P/T | Пар до 10 бар, CIP-промывка |
Практическое правило: Если котёл паровой и давление первичного контура выше 16 бар — кожухотрубный ПП. Если котёл водогрейный и давление до 16 бар — пластинчатый разборный. Это 90% случаев котельных ГВС и промышленных отопительных котельных.
Выбор материала пластин и корпуса
| Среда | Материал пластин | Прокладки | Примечание |
| Подготовленная вода, отопление | AISI 304 | EPDM | Стандарт для закрытых котельных систем |
| Горячая вода ГВС | AISI 316L | EPDM (пищевой) | Устойчивость к хлоридам питьевой воды |
| Конденсат котла | AISI 316L или Ti | EPDM | pH конденсата часто ниже 7.0 |
| Паровой котёл (пар на первичной) | Ст.20 трубки | Сварное соединение | Кожухотрубный ПП1/ПП2 |
| Гликолевый теплоноситель | AISI 316L | EPDM | 316L стойка к этиленгликолю |
Расчёт теплообменника для котла: основные формулы
Для предварительного выбора внешнего теплообменника котельной используют стандартные инженерные формулы. Точный расчёт выполняется в специализированных программах (Alfa Laval LACT, GEA CAD, ONDA GEOPAK).
Формула теплового расчёта
Тепловая нагрузка: Q = G · cp · ΔT
Где: G — массовый расход [кг/с], cp — теплоёмкость [кДж/(кг·К)], ΔT — разность температур [К]
Для воды: cp ≈ 4.19 кДж/(кг·К) = 1.163 Вт·ч/(кг·К)
Пример: расчёт для котельной 300 кВт
Исходные данные: котёл водогрейный 300 кВт. Первичный контур (котловой): T1=90°C / T2=70°C. Вторичный контур (отопление): T3=80°C / T4=60°C. Расход первичного контура G1.
Расход первичного: G1 = Q / (cp · ΔT1) = 300 / (1.163 · 20) = 12.9 кг/с ≈ 46.4 м³/ч
LMTD (противоток): ΔT_б = 90-80 = 10°C; ΔT_м = 70-60 = 10°C; LMTD = 10°C
Площадь поверхности: F = Q / (k · LMTD) = 300000 / (4000 · 10) = 7.5 м²
Результат: Alfa Laval M6-FG, 65 пластин — площадь 8.1 м², запас 8%
Ошибки при подборе теплообменника для котла
- Заниженный запас по мощности — при накипи потеряете 20–30%, аппарат не справится. Минимальный запас: 10–15%.
- Игнорирование качества воды — для ГВС AISI 304 вместо 316L приведёт к коррозии за 3–5 лет.
- Неверная скорость теплоносителя — оптимум 0.3–0.8 м/с в каналах. Ниже — ламинарный режим, плохая теплопередача. Выше — эрозия.
- Пренебрежение байпасом — без байпаса на первичном контуре вывод в ремонт требует остановки котла.
- Неправильная обвязка — теплоноситель должен двигаться противотоком: горячий и холодный в разных направлениях для максимального LMTD.
Обслуживание и срок службы теплообменника котла
Встроенные теплообменники газовых котлов не требуют частого обслуживания, но промывка и профилактика критичны для долговечности. Внешние промышленные ТО для котельных — плановое ТО ежегодно.
Регламент обслуживания теплообменников котла | Тип ТО | Операция | Периодичность | Признаки необходимости |
| Первичный (встроенный котла) | Промывка от сажи/нагара | 1 раз в год | Рост расхода газа, снижение T подачи |
| Вторичный ГВС (встроенный) | Хим. промывка от накипи | 1 раз в 2–3 года | Снижение T ГВС на 5°C+ |
| Внешний пластинчатый | CIP-промывка | 1 раз в 3–5 лет | Рост ΔP на 20%+ |
| Внешний пластинчатый | Замена прокладок | 1 раз в 7–10 лет | Деградация, течь по уплотнениям |
| Кожухотрубный ПП | Механическая чистка труб | 1 раз в 3–5 лет | Снижение теплопроизводительности |
Продление ресурса первичного ТО котла: Использовать умягчённую воду в системе (жёсткость до 2 мг-экв/л). Не допускать перегрева (T подачи не выше 85°C для стальных, 80°C для медных). Стравливать воздух при заполнении — завоздушивание вызывает локальный перегрев и прогар.
Признаки выхода из строя теплообменника котла
Своевременное обнаружение проблемы позволяет избежать аварийной замены и дорогостоящего простоя:
- Котёл часто уходит в аварийное отключение по перегреву — накипь блокирует теплообмен
- Рост расхода газа при той же температуре — снижение эффективности ТО
- Снижение давления воды в системе без видимых течей — трещина ТО (утечка воды в камеру сгорания)
- Белый пар из дымохода — вода попадает в топку через пробитый ТО
- Температура подачи не достигает заданной — сильное загрязнение или пробой ТО
- Протечка в зоне теплообменника — трещина от гидроудара или накипи
Чек-лист: что спросить при заказе внешнего теплообменника для котла
- Тип котла: водогрейный или паровой (определяет тип ТО)
- Мощность котла или нагрузка системы (кВт)
- Параметры первичного контура (котловой): T подачи / T обратки, давление
- Параметры вторичного контура (потребители): T подачи / T обратки, давление
- Теплоноситель первичного контура: вода, пар, гликоль
- Теплоноситель вторичного контура: вода или ГВС (питьевая)
- Требования к монтажу: вертикальная или горизонтальная установка
- Наличие грязевиков, байпаса, запорной арматуры в обвязке
Внешние теплообменники для котельных от S22
S22 поставляет оборудование 54 брендов с инженерным расчётом. Для котельных горячей воды наиболее востребованы:
Рекомендуемые внешние ТО для котельных | Бренд / Серия | Тип | Мощность | Применение |
| Alfa Laval M3-FG / M6-FG | Пластинчатый разборный | 50–500 кВт | Небольшие котельные ГВС и отопление |
| Alfa Laval M10-FD / M15-FD | Пластинчатый разборный | 300–2000 кВт | Крупные котельные, промышленность |
| GEA NT50L / NT100L | Пластинчатый разборный | 150–1500 кВт | Котельные с загрязнённой средой |
| ПП1-34-7 / ПП1-50-7 | Кожухотрубный | 500–2500 кВт | Паровые котельные, T до 200°C |
| Ридан НН-15А / НН-20А | Пластинчатый разборный | 200–800 кВт | Котельные, отечественный аналог |
Инженерный подбор бесплатно: Передайте параметры котла и системы — инженер S22 рассчитает оптимальный аппарат, подготовит КП со сроками поставки. Срок расчёта — 2 часа.
Доставка и монтаж
Поставка теплообменников с московского склада S22 — 1–3 рабочих дня. Нестандартные и крупные аппараты — по индивидуальным срокам (обычно 3–6 недель). Доставка по России транспортными компаниями или собственным транспортом в Москве и МО.
Монтаж внешнего ТО для котла включает: монтаж на опорную раму или в трубную обвязку, подключение штуцеров, установку грязевиков, манометров и термометров, гидравлические испытания (PN × 1.5), запуск и настройку. Монтаж выполняет сервисный отдел S22 или сертифицированные партнёры в регионах.
При заказе ТО с монтажом — скидка 5% на оборудование. Гарантия на монтажные работы — 12 месяцев. На оборудование — в соответствии с гарантией производителя (2–3 года).
Нормативная база для котельных
Проектирование и монтаж внешних теплообменников для котельных выполняется в соответствии с:
- ПБ 10-573-03 — Правила устройства и безопасной эксплуатации паровых и водогрейных котлов
- СП 89.13330.2016 — Котельные установки
- ГОСТ Р ЕН 13445 — Сосуды, работающие под давлением
- ТР ТС 032/2013 — Безопасность оборудования под давлением (паспорт, сертификация)
- РД 24.031.120-91 — Трубчатые теплообменники, методы расчёта
- СП 41-101-95 — Тепловые пункты (для котельных ГВС)
Документация: S22 поставляет оборудование с полным комплектом документов: паспорт, сертификат соответствия ЕАЭС, разрешение Ростехнадзора для сосудов под давлением, инструкция по монтажу и эксплуатации.
Типовые ошибки при выборе ТО для котла
Наиболее частые ошибки, которые допускают при подборе теплообменника для котельной установки:
- Подбор ТО без запаса по поверхности: Котлы часто работают с неравномерной нагрузкой. Рекомендуем коэффициент запаса 1.15–1.25 по площади теплопередачи.
- Несоответствие Pmax ТО и Pmax котла: Котёл с P = 3 бар и ТО рассчитанный на P = 1.6 бар — аварийная комбинация. ТО должен выдерживать максимальное давление котла.
- AISI 304 вместо AISI 316L при жёсткой воде или примесях: Для котловой воды с повышенными солями или при ГВС-применении — только 316L.
- Отсутствие воздухоотводчика на высшей точке: Воздушный карман в ТО резко снижает теплопередачу. Автоматический воздухоотводчик обязателен при вертикальной установке.
- Игнорирование гидравлического сопротивления: Пластинчатый ТО имеет ΔP 0.3–1.0 бар. Необходимо проверить совместимость с напором котлового насоса.
S22 проводит бесплатную техническую экспертизу существующей схемы котельной и предлагает оптимальный вариант ТО с учётом всех параметров котла, нагрузок и качества воды. Обращайтесь: 8 800 302-58-17.
Правильно подобранный ТО для котла — это безопасность, эффективность и надёжная работа всей котельной установки на весь срок её эксплуатации.
