Водоводяной теплообменник: разборка и сборка
Разбор теплообменника выполняют после отключения, охлаждения, сброса давления и слива обеих сред. В разборном пластинчатом аппарате снимают стяжку, фиксируют порядок пластин и осматривают уплотнения, затем собирают пакет по схеме и проверяют герметичность.
Полное руководство по водоводяным теплообменникам: принцип работы, типы конструкций, применение в ИТП и промышленности, расчёт и подбор. S22 — поставка и монтаж.
Что такое водоводяной теплообменник
Водоводяной теплообменник (вода-вода ТО) — аппарат, в котором теплота передаётся от горячей воды к холодной воде без смешивания потоков. Оба контура — жидкостные (вода или водные растворы). Это принципиальное отличие от пароводяных и водовоздушных аппаратов.
Схема работы: горячий теплоноситель (сетевая вода ТЭЦ, вода из котла) входит в первичный контур. Нагреваемая среда (ГВС, контур отопления, технологическая вода) — во вторичный. Потоки движутся в противотоке, разделённые стенкой пластин или труб. Теплота передаётся через стенку — смешения нет.
| Применение | Первичный контур | Вторичный контур | Тип ТО |
|---|---|---|---|
| ИТП жилого дома (ГВС) | Сетевая вода ТЭЦ 70–130°C | Водопроводная вода → ГВС 65°C | Пластинчатый разборный AISI 316L |
| ИТП жилого дома (отопление) | Сетевая вода ТЭЦ 70–130°C | Контур отопления здания 70/50°C | Пластинчатый разборный AISI 304 |
| Котельная (разделение контуров) | Вода котла 90–110°C | Контуры потребителей | Пластинчатый разборный или паяный |
| Промышленный процесс (охлаждение) | Техническая вода охладитель | Технологическая жидкость | Пластинчатый или кожухотрубный |
| Тепловой насос (конденсатор) | Хладагент (конденсатор) | Контур отопления | Паяный пластинчатый или кожухотрубный |
| Бассейн (нагрев воды) | Котловая или сетевая вода | Вода бассейна | Пластинчатый Ti или AISI 316L |
Типы конструкций водоводяных теплообменников
Пластинчатый разборный — стандарт для ИТП
Наиболее распространённый тип для жилых и коммерческих ИТП. Гофрированные пластины создают турбулентный противоточный поток. Коэффициент теплопередачи k = 3000–6000 Вт/(м²·К) — в 3–5 раз выше, чем у кожухотрубного аппарата. Разборная конструкция позволяет: добавлять пластины (увеличение мощности), заменять повреждённые элементы, производить механическую чистку каждой пластины. Для ИТП — оптимальный выбор при давлении до 25 бар и температуре до 150°C.

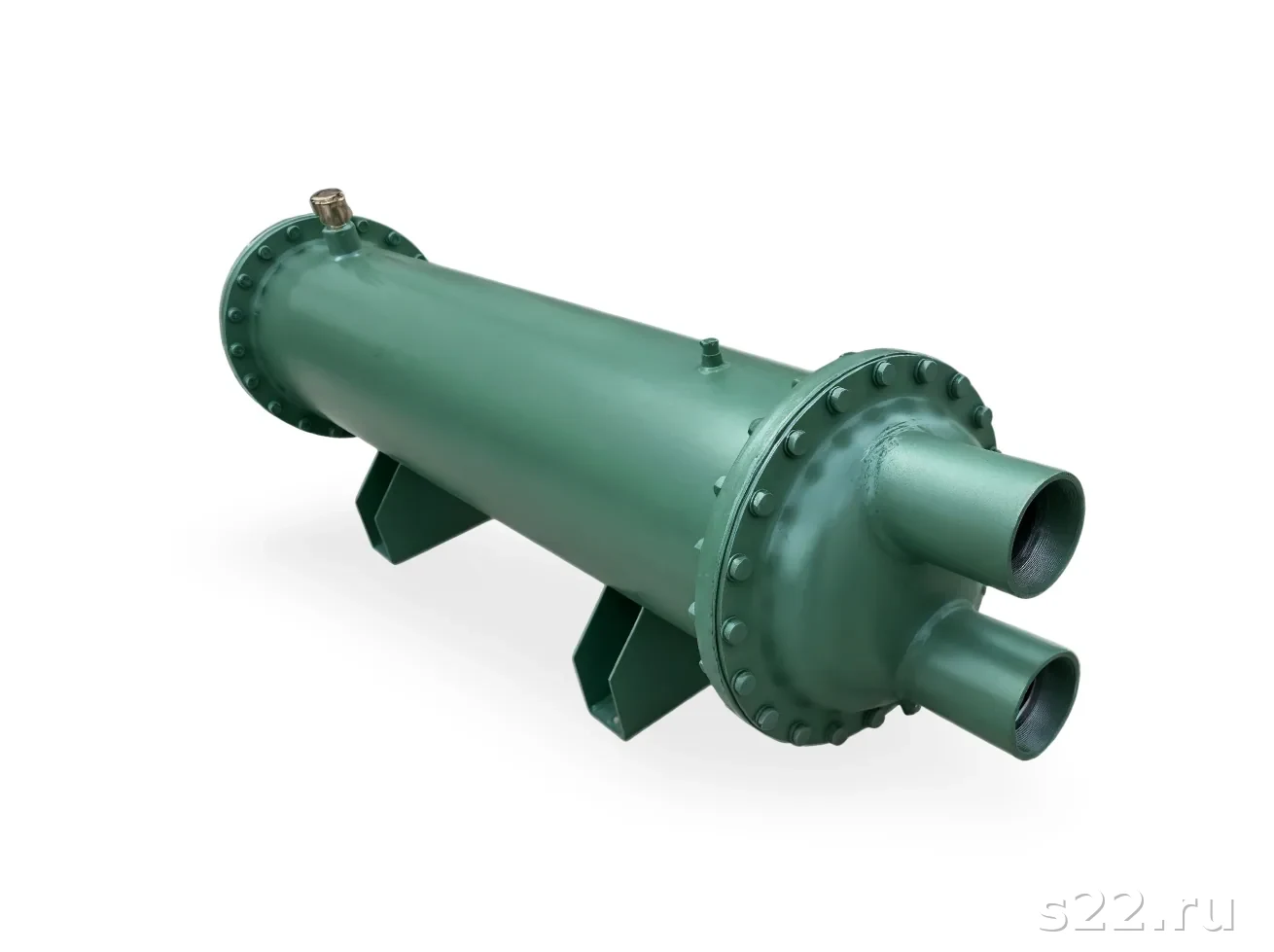

Кожухотрубный — для высоких давлений и загрязнённых сред
Теплоноситель проходит по трубкам (пучок труб в кожухе), нагреваемая среда — в межтрубном пространстве. Выдерживает давление до 100 бар. Применяется: при давлении первичного контура выше 25 бар, при загрязнённом теплоносителе (взвесь, окалина), при T первичного контура выше 150°C. Минусы: объём в 3–5 раз больше, k ниже. Чистка трубок — механическим ёршиком.
Паяный пластинчатый CBH — для компактных систем
Пластины соединены медной или никелевой пайкой. Компактнее разборного аппарата, выдерживает давление до 30–45 бар. Применяется в мини-ИТП, квартирных тепловых пунктах, обвязке тепловых насосов. Неразборный: при пробое — замена аппарата целиком.
Спиральный — для загрязнённых сред
Два спирально навитых канала. Самоочищающийся эффект — взвесь не оседает. Применяется при сильно загрязнённом теплоносителе (промышленные сточные воды, шламы). Ограничение: давление до 15 бар. Редко применяется в стандартных ИТП.
| Параметр | Пластинчатый разборный | Кожухотрубный | Паяный CBH | Спиральный |
|---|---|---|---|---|
| k, Вт/(м²·К) | 3000–6000 | 800–2000 | 3000–5000 | 1500–3000 |
| Давление max, бар | 25 | 100+ | 30–45 | 15 |
| T max, °C | 150 | 350+ | 180 | 200 |
| Ремонтопригодность | Высокая | Средняя | Низкая | Средняя |
| Компактность | Высокая | Низкая | Очень высокая | Средняя |
| Стоимость (100 кВт) | 60 000–100 000 руб. | 150 000–300 000 руб. | 30 000–70 000 руб. | 120 000–250 000 руб. |
Расчёт водоводяного теплообменника
Алгоритм теплового расчёта
Расчёт водоводяного ТО ведётся по методу LMTD (логарифмической средней разности температур) или методу Effectiveness-NTU. Для стандартных ИТП применяют LMTD-метод.
- Шаг 1: Определить тепловую нагрузку Q (Вт) — по расходу и перепаду температур одного из контуров.
- Шаг 2: Задать температурный режим — T₁_вход, T₁_выход, T₂_вход, T₂_выход для обоих контуров.
- Шаг 3: Рассчитать LMTD — LMTD = (ΔT₁ - ΔT₂) / ln(ΔT₁/ΔT₂), где ΔT₁ = T₁_вход - T₂_выход, ΔT₂ = T₁_выход - T₂_вход (для противотока).
- Шаг 4: Принять k — для вода-вода пластинчатого ТО k = 3000–5000 Вт/(м²·К).
- Шаг 5: Рассчитать требуемую площадь F — F = Q / (k × LMTD) (м²).
- Шаг 6: Выбрать модель — по F выбирают тип пластины и число пластин из каталога.
- Шаг 7: Проверить гидравлику — скорость в каналах 0,3–0,8 м/с, ΔP ≤ допустимого по проекту.
Исходные данные: Q = 400 кВт. Первичный: T₁_вход = 105°C, T₁_выход = 70°C. Вторичный: T₂_вход = 50°C, T₂_выход = 80°C.
LMTD: ΔT₁ = 105 - 80 = 25°C; ΔT₂ = 70 - 50 = 20°C. LMTD = (25 - 20) / ln(25/20) = 5 / 0,223 = 22,4°C.
Площадь: F = 400 000 / (4000 × 22,4) = 4,46 м². Берём запас 15%: F_расч = 5,1 м².
Подбор: Alfa Laval M10-MFM, 65 пластин AISI 304. F = 5,2 м². Цена ~110 000 руб.
Типичные температурные режимы водоводяных ТО в ИТП
| Назначение | T₁ вход / выход (°C) | T₂ вход / выход (°C) | LMTD ориент. (°C) |
|---|---|---|---|
| Отопление (95/70) | 95 / 70 | 50 / 70 | 22–26 |
| Отопление (130/70) зима | 130 / 70 | 50 / 80 | 35–42 |
| ГВС одноступенчатая | 70 / 40 | 8 / 63 | 14–18 |
| ГВС двухступенчатая (2 ступень) | 70 / 40 | 30 / 65 | 12–15 |
| Бассейн (нагрев) | 90 / 60 | 28 / 30 | 42–50 |
Руководство по выбору водоводяного теплообменника
Ключевые параметры выбора
- Тепловая нагрузка Q (кВт) — определяет типоразмер аппарата и число пластин.
- Температуры на входе/выходе обоих контуров — определяют LMTD и требуемую поверхность.
- Давление первичного и вторичного контуров — определяет допустимое рабочее давление ТО (PN 10, 16, 25).
- Качество воды — жёсткость, содержание хлоридов, pH: определяет материал пластин (AISI 304 / 316L / Ti).
- Назначение вторичного контура — ГВС (питьевая вода) требует AISI 316L и СЭЗ; отопление — AISI 304.
- Необходимость резервирования — для жилых МКД: два аппарата (рабочий + резервный).
Теплообменник отопления: 2 × Alfa Laval M10-MFM (AISI 304), Q = 600 кВт каждый (с резервом). Схема: рабочий + резервный. Цена: 2 × 110 000 = 220 000 руб.
Теплообменник ГВС: 2 × Alfa Laval M6-MFM (AISI 316L), Q = 320 кВт каждый. Схема: рабочий + резервный. Цена: 2 × 85 000 = 170 000 руб.
Умягчитель воды для ГВС: Waterman WM-75 (жёсткость 3,5 мг-экв/л). Цена: 95 000 руб.
Итого оборудование ТО: 485 000 руб. Монтаж и пуско-наладка: 120 000 руб. Всего: 605 000 руб.
Ошибки при выборе водоводяного теплообменника
- Недооценка гидравлического сопротивления — аппарат подобран по тепловой мощности, но ΔP слишком велик для имеющихся насосов. Решение: проверять ΔP в расчёте.
- Неверный материал пластин — AISI 304 вместо 316L для ГВС при Cl⁻ выше 100 мг/л. Результат: коррозия пластин за 3–5 лет.
- Отсутствие резервирования — один ТО для жилого МКД. При поломке — полное отключение ГВС или отопления.
- Завышенный запас мощности (коэффициент 2,0+) — аппарат работает при очень малых расходах → ламинарный режим, снижение k, нестабильная работа.
- Попуток вместо противотока — неверное подключение (оба потока в одном направлении). КПД падает на 15–30%.
Обслуживание водоводяных теплообменников
Регламент технического обслуживания
| Операция | Периодичность | Индикатор необходимости |
|---|---|---|
| Контроль T и ΔP на штуцерах | Ежемесячно | Рост ΔP на 20%+ или снижение T₂_выход |
| Визуальный осмотр: течи, коррозия на соединениях | Ежеквартально | Следы влаги, ржавчина на прижимных плитах |
| CIP-промывка (химическая без разборки) | Раз в 2–4 года | Рост ΔP на 30%+ от паспортного |
| Механическая разборка и чистка пластин | Раз в 10–15 лет | Неэффективна CIP, видимые отложения |
| Замена прокладок (EPDM, NBR) | Раз в 8–12 лет | Первая течь, потеря эластичности |
| Замена повреждённых пластин | По факту обнаружения | Смешение контуров (T₂ ≠ расчётной), утечка |
Диагностика неисправностей
- Рост ΔP первичного контура при стабильном вторичном — засор на стороне теплоносителя. CIP-промывка первичной стороны.
- Снижение T₂_выход при штатных расходах — накипь или отложения (снижение k). Промывка или разборка.
- Смешение контуров (T или состав вторичной воды изменились) — пробой пластины. Немедленная остановка, разборка, замена пластины.
- Течь из-под прижимной плиты — деформация или разрыв прокладки. Замена прокладок всего комплекта.
- Коррозия прижимных болтов — использование несертифицированных реагентов при CIP или попадание агрессивной воды снаружи.
Симптом: T_ГВС упала с 65°C до 55°C при штатных расходах. Жалобы жильцов 120-квартирного дома.
Диагностика: Замер ΔP: вырос с 0,4 до 1,1 бар. Расчёт фактического k: снизился с 4200 до 2100 Вт/(м²·К). Причина: накипь слоем 1,8 мм (жёсткость воды 5,5 мг-экв/л, умягчителя нет).
Решение: CIP-промывка 3% лимонной кислотой. После промывки: k = 4000 Вт/(м²·К), T_ГВС = 64°C. Рекомендовано: установить умягчитель. Стоимость CIP: 18 000 руб.
Бренды водоводяных теплообменников
| Бренд | Страна | Серии вода-вода | Особенности |
|---|---|---|---|
| Alfa Laval | Швеция | M3/M6/M10/M15/MA30 | Мировой лидер, расчётная программа LACT, максимальный ассортимент ЗИП |
| GEA / Kelvion | Германия | NT50L/NT100L/NT150L, NH100 | Широкий зазор пластин, меньше засоряются при загрязнённом теплоносителе |
| Thermowave | Германия | TL10/TL15/TL20/TL30 | Долгий ресурс, немецкое качество исполнения, малое гидросопротивление |
| ONDA | Италия | W35/W50/W65 | Хорошее соотношение цена/качество, поставка 5–10 дней |
| Ридан | Россия | НН-10А/НН-15А/НН-20А/НН-30А | Производство РФ, короткие сроки, активный сервис в регионах |
| ПП1 (Россия) | Россия | ПП1-1/ПП1-2/ПП1-3 | Кожухотрубные, советский стандарт, производятся на заводах РФ, цена минимальна |
Водоводяные теплообменники с антифризом в контуре
Во многих системах — тепловые насосы, системы снеготаяния, геотермальные контуры, системы охлаждения в северных регионах — один или оба контура содержат незамерзающий теплоноситель (антифриз). Применение антифриза требует дополнительного учёта при выборе водоводяного теплообменника.
| Антифриз | Концентрация | T замерзания | Совместим с AISI 316L | Совместим с медью (паяный CBH) | Применение в ГВС |
|---|---|---|---|---|---|
| Пропиленгликоль (ПГ) | 30–50% | −15°C / −30°C | Да | Да | Да (пищевой ПГ) |
| Этиленгликоль (ЭГ) | 30–50% | −15°C / −30°C | Да | Да | Нет (токсичен) |
| Глицерин | 50–70% | −20°C / −40°C | Да | Да | Да (пищевой) |
| Раствор CaCl₂ | 20–30% | −20°C / −35°C | Нет (Cl⁻ → коррозия) | Нет | Нет |
При использовании антифриза в контурах водоводяного ТО важно учесть: вязкость антифриза выше воды (коэффициент теплопередачи k снижается на 10–25% по сравнению с водой), гидравлическое сопротивление контура с антифризом возрастает на 20–40%. Расчёт необходимо корректировать под физические свойства конкретного раствора при рабочей температуре. Программа LACT (Alfa Laval Calculation Tool) поддерживает расчёт для гликолевых растворов.
Промышленное применение водоводяных теплообменников
Водоводяные теплообменники применяются не только в ИТП жилых домов, но и в широком спектре промышленных процессов. В промышленности требования к аппаратам принципиально иные: высокие давления, агрессивные среды, специальные материалы.
Охлаждение технологических процессов
Реакторы химических производств, компрессоры, гидравлические системы — все генерируют тепло, которое необходимо отводить. Водоводяной ТО охлаждает технологическую жидкость оборотной водой охладительной башни (градирни). Материал: AISI 316L или титан (при агрессивных средах). Схема: технологическая жидкость — первичный контур (охлаждается), оборотная вода — вторичный контур (нагревается, далее охлаждается на градирне).
Утилизация вторичного тепла
Горячая вода технологических процессов (50–90°C) используется для предварительного нагрева другой технологической воды или ГВС. Водоводяной ТО с теплоутилизацией позволяет сократить расход тепловой энергии на 15–40%. Типичный расчётный срок окупаемости рекуперативного ТО: 1–3 года.
Рекуперация тепла сточных вод
Сточные воды с температурой выше 25–30°C — ценный источник тепловой энергии. Водоводяной ТО с широким каналом (wide-gap) извлекает тепло из стоков для нагрева холодной воды. Применяется в прачечных, пищевых производствах, гальванических цехах. Требование к аппарату: широкий зазор пластин (8–15 мм) для предотвращения засорения.
| Отрасль | Применение | Особые требования к ТО |
|---|---|---|
| Химическая промышленность | Охлаждение реакционных смесей | Стойкость к агрессивным средам: Ti или сплавы Ni |
| Пищевая промышленность | Пастеризация, нагрев/охлаждение продукта | Гигиеническое исполнение, CIP-совместимость, Ra ≤ 0,8 мкм |
| Металлургия | Охлаждение оборудования, рекуперация тепла | Стойкость к загрязнённой воде, PN 25–40 |
| Нефтехимия | Охлаждение нефтепродуктов водой | ATEX-сертификация, специальные прокладки |
| ЦОД / серверные | Охлаждение оборотного водяного контура ЦОД | Низкое гидросопротивление, малые габариты |
| Фармацевтика | Нагрев воды для инъекций (WFI) | WFI-качество материалов, FDA/GMP, документация |
Экономика водоводяных теплообменников: ROI и стоимость владения
Структура совокупных затрат на 15 лет
| Статья затрат | Alfa Laval M10 | Ридан НН-15А | Кожухотрубный ПП1 |
|---|---|---|---|
| Начальная стоимость аппарата | 110 000 руб. | 80 000 руб. | 200 000 руб. |
| Монтаж и пуско-наладка | 40 000 руб. | 40 000 руб. | 60 000 руб. |
| CIP-промывки за 15 лет (4 раза) | 80 000 руб. | 80 000 руб. | 100 000 руб. |
| Замена прокладок (1 раз) | 20 000 руб. | 18 000 руб. | Нет |
| Аварийные ремонты (оценка) | 15 000 руб. | 20 000 руб. | 40 000 руб. |
| Итого за 15 лет | 265 000 руб. | 238 000 руб. | 400 000 руб. |
Объект: Котельная, водоводяной ТО 800 кВт, действующий ПП1 — 20 лет в эксплуатации.
Замена на: Alfa Laval M15-MFM, 2 аппарата (рабочий + резервный).
Инвестиция: 2 × 160 000 + монтаж 80 000 = 400 000 руб.
Экономия: Снижение потерь давления на 0,5 бар → экономия эл.энергии насоса 12 000 руб./год. Снижение потерь тепла на 8% (k выше) → 45 000 руб./год экономии на теплоносителе. Итого: 57 000 руб./год.
Срок окупаемости: 400 000 / 57 000 = 7,0 лет. Далее — чистая экономия 57 000 руб./год.
Компания S22 поставляет водоводяные теплообменники всех типов со склада в Москве и под заказ. Свыше 500 объектов по всей России введены в эксплуатацию при участии инженеров S22. Гарантия 12 месяцев на поставляемое оборудование, сервис в Москве и регионах. Свяжитесь с нами — рассчитаем и подберём оптимальное решение для вашего объекта.
Другие применения теплообменников — статьи кластера K8
Кластер K8 «Применение и отрасли» охватывает все сферы применения теплообменного оборудования. Читайте тематические статьи по вашей специфической задаче. Каждая статья содержит подробные инженерные данные, таблицы сравнения и практические рекомендации.
Читайте тематические статьи по вашей специфической задаче:
- Теплообменники для отопления — полный обзор применений в отопительных системах
- Теплообменник ГВС — нагрев питьевой воды в ИТП, схемы ГВС
- Теплообменники ГВС (виды) — сравнение пластинчатых и кожухотрубных для ГВС
- Теплообменники для котельной — специфика применения в котельных разного типа
- Водяной теплообменник — водяные ТО для систем отопления и охлаждения
- Теплообменник вода-вода — технические аспекты и выбор системы вода-вода
- Теплообменник для бассейна — выбор нагревателя и ТО для бассейнов
- Теплообменник вода-вода купить — коммерческое руководство по выбору и покупке
Частые вопросы о водоводяных теплообменниках
Подобрать водоводяной теплообменник для вашего объекта
Расчёт мощности, подбор типа и бренда, комплектация с учётом резервирования — бесплатно за 2 часа
Заявка отправлена! Инженер свяжется в течение 2 часов.
Порядок работ
Перед снятием крышек отмечают диагональ и положение плит, чтобы сохранить геометрию пакета. После очистки проверяют канавки и пластины, меняют повреждённые элементы и затягивают раму равномерно.
- не открывайте аппарат под давлением;
- не меняйте порядок и ориентацию пластин;
- перед запуском заполните контуры без гидроудара.
Схема подключения водяного теплообменника
В водоводяной схеме один контур отдаёт тепло, а другой получает его через стенку пластин или труб. Перед подключением определяют подачу и обратную линию, направление потоков, место фильтра и возможность удалить воздух.
Одноступенчатая и двухступенчатая схема
Одноступенчатая схема проще, но не всегда обеспечивает нужный режим при переменной нагрузке. Двухступенчатая позволяет распределить приготовление ГВС и отопления между последовательными участками; её проверяют по температурам, расходам и работе клапанов.
Водоводяной аппарат и его рабочие стороны
Водоводяной теплообменник передаёт тепло от горячей воды к холодной воде через разделяющую поверхность. На одной стороне работает греющий поток, на другой — вода, которую нужно нагреть или охладить; смешения между ними не происходит.
Когда рассматривают пароводяную схему
Если источником тепла служит пар, нужен другой расчёт фазового перехода, отвода конденсата и распределения потока по каналам. Нельзя заменять водоводяной аппарат паровым только по требуемой мощности: проверяют давление, температуру, материал и режим конденсации.
- задайте среды на обеих сторонах;
- укажите расходы и температуры входа и выхода;
- проверьте сталь, уплотнения и способ очистки.
