Водяной теплообменник: типы, применение и выбор

Типы водяных теплообменников

«Водяной теплообменник» — общее название для аппаратов, в которых рабочей средой является вода. В зависимости от конструкции и назначения различают несколько основных типов, каждый из которых оптимален для своей задачи.

Пластинчатый разборный — основа современных ИТП

Пластинчатый разборный водяной теплообменник состоит из рамы, пакета гофрированных металлических пластин и уплотнительных прокладок. Горячий и холодный потоки чередуются в каналах между пластинами, движась в противотоке. Гофрировка создаёт турбулентность — отсюда высокий коэффициент теплопередачи k = 3000–6500 Вт/(м²·К).

Преимущества разборной конструкции: возможность добавления пластин (увеличение мощности без замены аппарата), замена отдельных повреждённых пластин, механическая или химическая чистка каждой пластины, полная диагностика в разобранном виде. Для объектов с меняющимися нагрузками — оптимальный выбор благодаря масштабируемости.

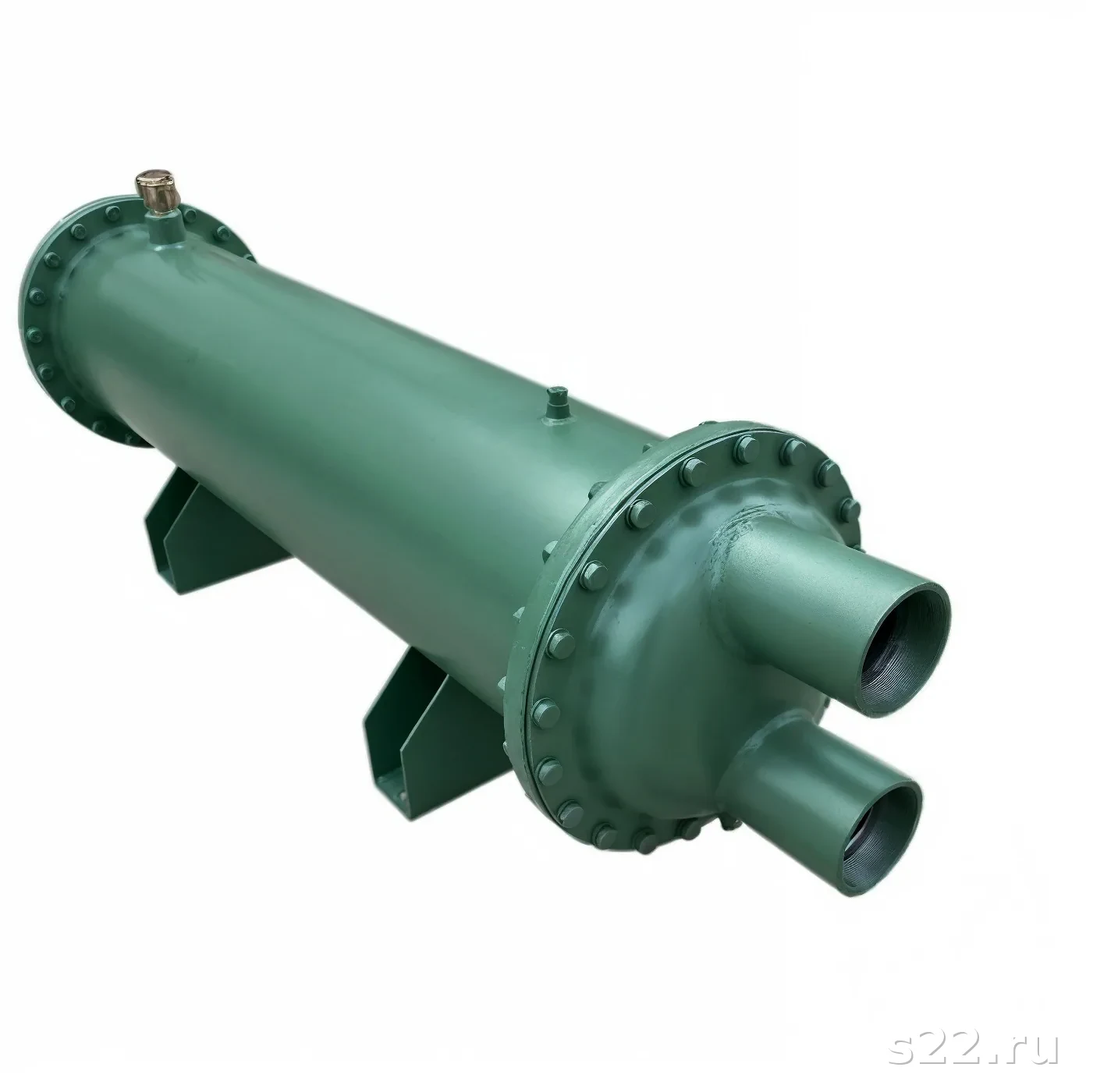

Кожухотрубный — для специфических условий

Теплоноситель проходит по трубкам, нагреваемая среда — в межтрубном пространстве (или наоборот). k = 600–2000 Вт/(м²·К) — существенно ниже пластинчатого. Это означает, что для той же тепловой мощности Q кожухотрубный аппарат требует площади теплообмена в 3–5 раз больше по сравнению с пластинчатым — что существенно увеличивает его габариты и стоимость. При этом кожухотрубный аппарат выдерживает давление до 100 бар и температуру до 350°C, что делает его незаменимым в промышленных системах высокого давления. Применяется там, где пластинчатый не подходит: пар первичного контура, очень высокие давления, загрязнённый теплоноситель с крупными взвесями или волокнистыми частицами, агрессивные химические среды.

Применение водяных теплообменников

Системы отопления зданий (ИТП)

Индивидуальные тепловые пункты (ИТП) — основная область применения водяных теплообменников в городских системах теплоснабжения. В ИТП устанавливают два типа ТО: для отопления (разделение сетевого теплоносителя от контура здания) и для ГВС (нагрев питьевой воды). Отопительный ТО: AISI 304, T_гр: 130/70°C (сетевой) → 80/60°C (здание). ГВС ТО: AISI 316L, T_гр: 70/40°C (сетевой) → 8/65°C (ГВС).

Системы горячего водоснабжения (ГВС)

Нагрев питьевой воды для ГВС — ответственная задача: аппарат контактирует с водой для питья, требует СЭЗ, AISI 316L, пищевых прокладок EPDM. Схемы: одноступенчатая параллельная (простая, менее экономичная) и двухступенчатая смешанная (экономия тепла 10–15%, рекомендована при Q_ГВС выше 30% от общей нагрузки ИТП).

Тепловые насосы

В тепловых насосах водяной теплообменник играет роль конденсатора или испарителя. Паяный пластинчатый CBH — стандарт для компактных тепловых насосов. При использовании рассола (гликоль) или геотермального контура — водяной ТО передаёт тепло от рассола к контуру отопления. Материал: нержавеющая сталь AISI 304/316L или специальные сплавы при агрессивном рассоле.

Охладительные системы (чиллеры, фреоновые системы)

В системах охлаждения водяной теплообменник выступает конденсатором или испарителем (кожухотрубный) или пластинчатым охладителем жидкости (например, охлаждение технологической воды градирней). Паяный CBH — стандартный конденсатор в малых чиллерах. Для промышленных чиллеров — кожухотрубный или пластинчатый полусварной.

Водяное охлаждение (градирня + водяной ТО) значительно эффективнее воздушного при высоких температурах окружающего воздуха летом. Температура воды после градирни: 25–32°C, тогда как воздух летом может достигать 35–40°C. Это позволяет сохранять высокую холодильную эффективность при любой погоде.

Водяные теплообменники в системах отопления: детали

Зачем нужен теплообменник между сетью и системой здания?

В централизованных системах теплоснабжения сетевой теплоноситель имеет давление 4–10 бар и температуру до 130°C. Система отопления здания рассчитана на 2–4 бар. Прямое подключение невозможно — теплообменник разделяет высокое и низкое давление, защищая систему отопления здания от аварий на сети. Это принципиальная функция: даже при разрыве трубы в тепловой сети система здания остаётся целой.

Двухконтурная схема ИТП

В двухконтурной схеме первичный контур (сетевая вода) проходит через ТО отопления и ТО ГВС. Вторичный контур отопления — независимый, с собственным насосом и расширительным баком. Контроллер регулирует температуру вторичного контура по погодному графику (уличная T → T_подачи). Экономия: снижение перегрева весной/осенью — 15–25% экономии тепловой энергии в переходный период.

Независимое vs. зависимое подключение

Независимое (с ТО): система здания полностью изолирована от сети. Подходит для высотных зданий (давление в сети выше рабочего давления системы), для объектов с дорогостоящим оборудованием (защита от скачков давления). Зависимое (без ТО): теплоноситель сети поступает напрямую в здание. Допустимо при давлении сети, не превышающем рабочего давления системы. Более простое и дешёвое решение, но с рисками.

Типовые ошибки при выборе водяного ТО для отопления

• Расчёт по нагрузке без учёта ΔP — выбран нужный по мощности аппарат, но насос не справляется с гидросопротивлением. Проверяйте ΔP на этапе подбора.
• Ошибка типа AISI 304 для ГВС — при хлоридах выше 100 мг/л AISI 304 корродирует. Для ГВС всегда AISI 316L с СЭЗ.
• Один аппарат вместо двух для ГВС — нарушение СП 41-101-95, риск полного отключения ГВС при поломке.
• Заниженная мощность с «коэффициентом экономии» — ТО работает на 100% нагрузки без запаса, при накипи или небольшом отклонении параметров T_ГВС падает ниже норматива.

Влияние качества воды на водяные теплообменники

Параметры воды, критичные для ТО

Открытый контур (ГВС) vs. закрытый контур (отопление)

Открытый контур ГВС постоянно пополняется свежей водопроводной водой, содержащей растворённый кислород и соли жёсткости. Накипь и коррозия в ГВС-ТО происходят значительно быстрее, чем в закрытом контуре отопления. Закрытый контур: после начального заполнения кислород связывается, жёсткость больше не поступает. При правильной первоначальной водоподготовке ТО закрытого контура может работать без промывки 7–10 лет.

Качество теплоносителя в закрытом контуре отопления контролируют раз в 2–3 года лабораторным анализом: жёсткость, pH, содержание железа, концентрация ингибиторов. S22 предоставляет услугу экспресс-анализа воды из контура на месте с выдачей рекомендаций по водоподготовке. Правильная водоподготовка продлевает ресурс водяного теплообменника в 1.5–2 раза.

Водоподготовка для разных контуров

Требования к качеству воды отличаются для разных контуров. Первичный контур (теплосеть): параметры определяются теплоснабжающей организацией, заказчик не управляет. Вторичный закрытый контур отопления: подготовка при первом заполнении, контроль раз в 2–3 года. Вторичный открытый контур ГВС: постоянно подпитывается свежей водопроводной водой — умягчение на входе при жёсткости выше 4 мг-экв/л.

Защитные меры для водяных теплообменников

• Механическая фильтрация — грязевик Y-образный (500 мкм) перед первичным контуром, картриджный фильтр (100 мкм) перед ГВС-контуром.
• Умягчение воды — натрий-катионитовый умягчитель перед ГВС-ТО при жёсткости выше 4 мг-экв/л. Снижает накипеобразование в 5–10 раз.
• Дозирование ингибиторов — в закрытый контур отопления: ингибитор коррозии (фосфаты или молибдаты). Концентрация по инструкции производителя.
• Автоматический сепаратор воздуха и шлама — на обратке вторичного контура: сепарирует микропузыри и ферромагнитный шлам, предотвращая накопление в ТО.

Как выбрать водяной теплообменник: пошаговый алгоритм

Шаг 1: Определить тепловую нагрузку

Для отопления жилых зданий нагрузка рассчитывается по удельному показателю: 50–100 Вт/м² отапливаемой площади (зависит от климатической зоны и года постройки). Москва, новые дома: 55–70 Вт/м². Для ГВС: по нормативному расходу воды и числу квартир с коэффициентом одновременности.

Шаг 2: Задать температурный режим

Первичный контур (параметры теплосети): уточняются у теплоснабжающей организации. Вторичный контур: задаётся проектом системы отопления здания (70/50°C — для конвекторов, 55/45°C — для тёплого пола, 80/60°C — для старых радиаторов).

Шаг 3: Выбрать тип конструкции

• Давление сети ≤ 16 бар, T ≤ 130°C, Q до 5000 кВт — пластинчатый разборный.
• Q менее 100 кВт, компактный объект — паяный CBH.
• Пар в первичном контуре — полусварной или кожухотрубный.
• Загрязнённая среда, давление выше 25 бар — кожухотрубный.

Шаг 4: Расчёт площади теплообмена

F = Q / (k × LMTD × φ), где φ — коэффициент использования поверхности (0.85–0.95 для пластинчатого ТО). Расчётное значение F увеличивают на 10–15% запаса и выбирают ближайшую стандартную модель по каталогу.

Шаг 5: Проверить гидравлику

Скорость теплоносителя в каналах пластинчатого ТО: 0.3–0.8 м/с (оптимум). Гидравлическое сопротивление ΔP: для насосов типовых систем — не более 0.3–0.5 бар. При слишком высоком ΔP — выбрать модель с большим каналом или большим числом параллельных каналов.

Шаг 6: Предусмотреть обслуживаемость

Выбирать модели, для которых прокладки и пластины доступны в России. S22 держит на складе ЗИП для Alfa Laval серий M3/M6/M10 и Ридан НН-10А/НН-15А. Для редких брендов — уточняйте сроки поставки ЗИП до покупки аппарата.

Бренды водяных теплообменников

Как оценить надёжность бренда водяных теплообменников

• Доступность ЗИП (запасных частей) — прокладки и пластины должны быть на складе в России. Для Alfa Laval M6/M10 и Ридан НН-10А/НН-15А — ЗИП на складе S22 постоянно.
• Наличие расчётной программы — Alfa Laval LACT, GEA GPP: точный подбор числа пластин под конкретный режим. Недобросовестные производители дают только таблицы мощности.
• Гарантийные обязательства — не менее 18–24 месяцев. Указание конкретных условий гарантии (допустимые среды, режимы), а не общие слова.
• Опыт в России — проверяйте наличие действующих объектов с данным брендом, отзывы других управляющих компаний. Alfa Laval, GEA, Thermowave, Ридан — присутствие в России 10+ лет.
• Сертификация — декларация ТР ТС 032/2013, СЭЗ для ГВС-аппаратов, ГОСТ Р 52945-2008. Без документов — не берите для жилых объектов и госзаказа.

Техническое обслуживание водяных теплообменников

Регламент ТО пластинчатого водяного теплообменника

Диагностика проблем по показаниям приборов

• ΔP первичного контура вырос на 30%+ — загрязнение на стороне теплоносителя. Промывка фильтра, CIP первичной стороны.
• T₂_выход снизилась на 5°C+ при штатных расходах — накипь или отложения (снижение k). CIP-промывка.
• Смешение контуров — рост солесодержания вторичного контура, привкус/запах воды ГВС. Немедленная остановка, разборка, диагностика пластин под давлением.
• Течь наружу из-под прижимной плиты — деформация или разрыв прокладки (торцевой). Подтяжка болтов или замена прокладок.
• Повышенный шум (гидравлический удар) — воздушные пробки или кавитация насоса. Удалить воздух через воздухоотводчик, проверить настройку насоса.

CIP-промывка: технология для водяных теплообменников

CIP (Cleaning in Place) — промывка без разборки. Подключают CIP-станцию через штуцеры, циркулируют реагент при T 40–55°C в течение 2–4 часов. Для открытых контуров (ГВС): только разрешённые для питьевых систем реагенты — лимонная кислота 3%, уксусная кислота 5%. Для закрытых контуров отопления: допустимы более агрессивные реагенты — щавелевая, азотная кислоты (при отсутствии меди и цинка). После CIP: промывка чистой водой до pH 7.0–8.0 в стоке.

Экономика водяного теплообменника: расчёт окупаемости

Правильный ТО экономит деньги каждый год

Корректно подобранный водяной теплообменник с оптимальным температурным режимом снижает расход тепловой энергии по сравнению с устаревшим или неисправным аппаратом. Чистый ТО (без накипи) работает при максимальном k — значит, первичный теплоноситель охлаждается до нижней точки температурного графика, а тепловая сеть «видит» правильный расход.

Сравнение: новый аппарат vs. ремонт старого

Когда пластинчатый водяной ТО отработал 12–15+ лет, возникает вопрос: ремонтировать или менять? Критерии для замены: коррозионные свищи в пластинах (требует замены всего пакета — дороже нового аппарата), деформация рамы (трещины прижимных плит), накипь толщиной 3+ мм (CIP неэффективна, требуется разборка — стоимость сравнима с новым аппаратом). Если пластины в удовлетворительном состоянии — ремонт (новые прокладки, CIP) экономически оправдан. S22 проводит бесплатную техническую оценку — приедем, осмотрим, дадим рекомендацию без давления на решение.

Нормативные требования к водяным теплообменникам

Проектирование и эксплуатация водяных теплообменников в российских системах теплоснабжения регулируется рядом нормативных документов. Знание нормативной базы необходимо при выборе оборудования и оформлении разрешительной документации.

Особенности документации для государственных объектов

При поставке водяных теплообменников для государственных заказчиков (бюджетные учреждения, МКД по программам капремонта) требуется: паспорт на оборудование, сертификат соответствия ГОСТ Р 52945-2008, СЭЗ Роспотребнадзора (для ГВС), декларация о соответствии ТР ТС 032/2013. S22 поставляет оборудование с полным комплектом документов, предоставляет разрешения для регулирующих органов при сдаче объектов.

Для участия в госзакупках (44-ФЗ) S22 готовит технические задания, спецификации и ценовые котировки под запрос заказчика. Опыт работы с госзаказом — более 150 объектов по всей России.

При капитальном ремонте ИТП по программам Фонда содействия реформированию ЖКХ замена устаревших кожухотрубных теплообменников на современные пластинчатые — стандартная рекомендация. S22 участвовала в программах капремонта в Москве, Санкт-Петербурге, Казани, Екатеринбурге, Новосибирске. Звоните: 8 800 302-58-17.

Требования к монтажу по СП 41-101-95

• Два аппарата ГВС (рабочий + резервный) — обязательно для жилых ИТП.
• Противоточная схема подключения — обязательна для максимального КПД.
• Арматура на каждом штуцере — для отключения и CIP-промывки без останова системы.
• Термометры и манометры на всех 4 штуцерах — для оперативного контроля.
• Зазор 0.8–1.0 м со стороны прижимной плиты — для разборки и обслуживания.
• Штуцеры CIP — для подключения промывочной станции без демонтажа.
