1. Что такое теплообменник и каково его назначение
Теплообменник — это аппарат, предназначенный для передачи тепловой энергии от одной рабочей среды (горячей) к другой (холодной) через разделяющую теплопроводную стенку без их физического смешивания. Это одно из наиболее распространённых устройств в промышленности и жилищно-коммунальном хозяйстве.
Основные функции теплообменника
- Нагрев — холодная среда нагревается за счёт горячей (отопление, ГВС, технологический нагрев)
- Охлаждение — горячая среда охлаждается холодной (охладители масла, хладагентов, химических продуктов)
- Конденсация — пар или пары жидкости конденсируются при отводе тепла охлаждающей средой
- Испарение — жидкость испаряется при подводе тепла от горячей среды
- Рекуперация — тепло уходящего потока возвращается входящему, повышая энергоэффективность
Теплообменники применяются в нефтехимии, энергетике, металлургии, пищевой промышленности, ЖКХ, холодильной технике, судостроении — везде, где нужна передача тепла. Мировой рынок теплообменников превышает 19 млрд долларов США и стабильно растёт на 5–6% в год.
2. Классификация теплообменников по назначению
| Тип по назначению | Функция | Примеры применения |
|---|---|---|
| Нагреватель (подогреватель) | Нагрев холодной среды | ГВС в ИТП, пастеризаторы, подогреватели мазута |
| Охладитель | Охлаждение горячей среды | Маслоохладители, охладители газа, оборотное водоснабжение |
| Конденсатор | Конденсация паров | Конденсаторы холодильных машин, паровые конденсаторы ТЭС |
| Испаритель | Испарение жидкости | Испарители чиллеров, аммиачные испарители, ребойлеры |
| Рекуператор | Возврат тепла уходящего потока | Вентиляция, отходящие газы котлов, утилизация тепла |
| Регенератор | Попеременный нагрев/охлаждение насадки | Воздухонагреватели доменных печей, регенеративные горелки |
3. Применение теплообменников в различных отраслях
ЖКХ и тепловые пункты (ИТП / ЦТП)
Индивидуальный тепловой пункт (ИТП) — главное место применения ПТО в жилом строительстве. В типовом ИТП установлено 2 пластинчатых теплообменника: один для системы отопления, второй для горячего водоснабжения. Они изолируют внутридомовые сети от тепловой магистрали по давлению и защищают от загрязнения.
Читайте подробнее: Как рассчитать теплообменник для жилого дома →
Промышленность
В химической, нефтехимической, пищевой и металлургической отраслях теплообменники применяются на каждой стадии производства. Кожухотрубные аппараты работают с агрессивными средами при высоких давлениях и температурах. Пластинчатые — в пищевой промышленности для пастеризации молока, пива, сока при точном температурном контроле.
Энергетика
На тепловых электростанциях конденсаторы турбин — крупнейшие теплообменники по площади поверхности (тысячи квадратных метров). Они конденсируют отработанный пар турбины, возвращая конденсат в цикл. Эффективность работы конденсатора напрямую влияет на КПД всей станции.
Холодильная техника
В холодильных машинах и тепловых насосах два теплообменника — испаритель и конденсатор — образуют замкнутый холодильный цикл. Испаритель забирает тепло из охлаждаемого объекта; конденсатор отдаёт тепло в окружающую среду. Пластинчатые ТО всё шире применяются в чиллерах как компактная альтернатива кожухотрубным.
4. Типы конструкций теплообменников
| Конструкция | Преимущества | Ограничения | Применение |
|---|---|---|---|
| Пластинчатый разборный (ПТО) | Компактность, лёгкое обслуживание, гибкость | До 2,5 МПа, не для загрязнённых сред с волокнами | ИТП, ЦТП, пищевая пром. |
| Пластинчатый паяный | Очень компактный, высокое давление до 4,5 МПа | Не разбирается, нельзя чистить механически | Холодильная техника, ГВС коттеджей |

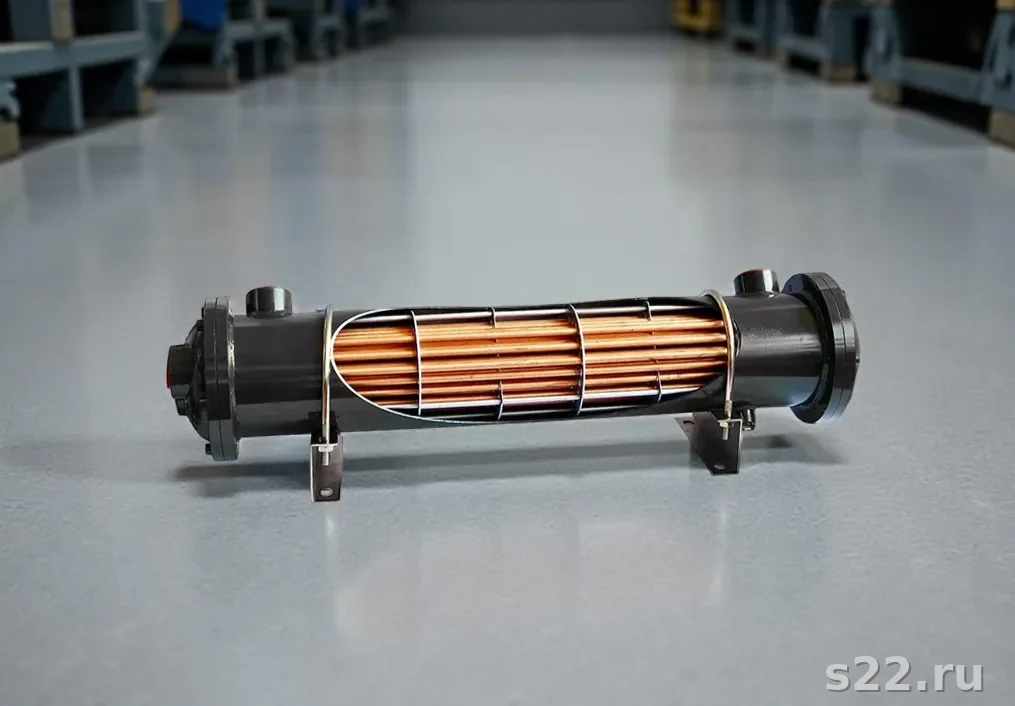

| Кожухотрубный | Высокие давление и температура, любые среды | Крупногабаритный, тяжело чистить трубки | Энергетика, нефтехимия, конденсаторы |
| Спиральный | Компактный, для вязких и загрязнённых сред | Сложная конструкция, дорог | Целлюлоза, сточные воды, сиропы |
| Воздушный охладитель (АВО) | Не требует воды, автономный | Зависит от климата, большая площадь | Нефтяные НПЗ, газопроводы |
Подбор конструкции определяется рабочими параметрами (давление, температура), свойствами сред (вязкость, загрязнённость, коррозионность), требованиями к обслуживанию и бюджетом. Для подбора обратитесь к специалистам: Расчёт и подбор теплообменника →
5. Техническое обслуживание: почему важна промывка
Независимо от назначения теплообменника, все они подвержены загрязнению в процессе эксплуатации. Накипь, биопленки, продукты коррозии и механические загрязнения снижают коэффициент теплопередачи и увеличивают гидравлическое сопротивление.
Последствия отсутствия обслуживания
- Накипь 1 мм на пластинах снижает теплопередачу на 20–30%
- Рост гидравлического сопротивления повышает нагрузку на насосы, увеличивая расход электроэнергии
- Перегрев пластин из-за снижения КПД ускоряет деградацию прокладок
- Биопленки в системах ГВС создают санитарный риск (легионелла)
- Без обслуживания средний срок службы ПТО сокращается с 15 до 5–7 лет
Регулярная промывка и обслуживание — инвестиция в долгую работу оборудования. Подробнее: Промывка и обслуживание ПТО →
Также читайте: Как увеличить срок службы теплообменника →
