1. Зачем нужно техническое обслуживание теплообменника
Пластинчатый теплообменник — оборудование с конечным ресурсом расходных элементов. Прокладки из нитрильного каучука (NBR) рассчитаны на 50 000–80 000 часов работы при 80°C, что соответствует 5–7 годам непрерывной эксплуатации. При температурах выше 90°C срок сокращается до 3–4 лет. Составьте индивидуальный регламент ТО для вашего объекта.
Без планового ТО отказ происходит по наихудшему сценарию: разрыв прокладки в отопительный сезон → смешение контуров → загрязнение теплоносителя → промывка всей системы → замена всех прокладок в авральном режиме. Стоимость аварийного ремонта в 3–5 раз выше планового. Полный обзор методов промывки — промывка теплообменников: методы и реагенты.
2. Состав комплексного ТО пластинчатого теплообменника
Полный цикл технического обслуживания ПТО включает семь видов работ. Не все работы выполняются с одинаковой периодичностью — часть относится к регулярным, часть к плановым и разовым.
Седьмой вид работ — документирование: запись в паспорт оборудования всех выполненных работ с датой, исполнителем и применёнными материалами. Это обязательно для объектов под надзором Ростехнадзора и для ЖКХ-объектов.
3. Периодичность обслуживания: таблица по типам объектов
| Вид работы | ЖКХ (ИТП МКД) | Котельная | Промышленность | Пищевое производство |
|---|---|---|---|---|
| Замер Δp | 1 раз/квартал | 1 раз/квартал | 1 раз/месяц | 1 раз/месяц |
| CIP-промывка | 1 раз/год | 1 раз/1–2 года | 1 раз/год | 1 раз/месяц |
| Разборная промывка | 1 раз/3–5 лет | 1 раз/5 лет | 1 раз/2–3 года | 1 раз/год |
| Замена прокладок | При разборной | При разборной | При разборной | Ежегодно |
| Анализ теплоносителя | 2 раза/год | 2 раза/год | 4 раза/год | Ежемесячно |
4. Диагностика технического состояния без разборки
Современные методы неразрушающего контроля позволяют оценить состояние ПТО без остановки и разборки. Это особенно важно для критически важных систем теплоснабжения.
| Метод | Что определяет | Стоимость | Точность |
|---|---|---|---|
| Замер Δp + расход | Степень засорения каналов | 0 (собственные датчики) | Высокая |
| Тепловизионная съёмка | Равномерность потока, заросшие каналы | 5 000–15 000 руб. | Средняя |
| Термометрия до/после | Тепловая мощность vs паспорт | 0–3 000 руб. | Высокая |
| Анализ теплоносителя | Коррозия, биология, жёсткость | 3 000–8 000 руб. | Высокая |
| Акустическая диагностика | Течи, кавитация, пробои пластин | 10 000–30 000 руб. | Средняя |
Самый доступный и информативный метод — регулярный замер Δp. При отклонении более 25% от паспортного значения — плановая CIP. При отклонении более 50% или неэффективности CIP — разборная промывка.
5. Промывка в рамках ТО: CIP и разборная
Промывка теплообменника — ключевой элемент ТО. В рамках планового обслуживания промывку проводят по двум сценариям:
- Ежегодная CIP: безразборная, 5–8 ч, химическая. Восстанавливает Δp и КПД без разборки. Подробно: 6 этапов CIP-промывки.
- Плановая разборная (раз в 3–5 лет): полная разборка + чистка пластин + замена прокладок + осмотр. Выявляет скрытые повреждения пластин и прокладок до аварии.
Совмещение CIP перед разборной промывкой — оптимально: кислота размягчает карбонатный слой за 2–3 ч, после чего разборная механическая чистка занимает на 40–60% меньше времени.

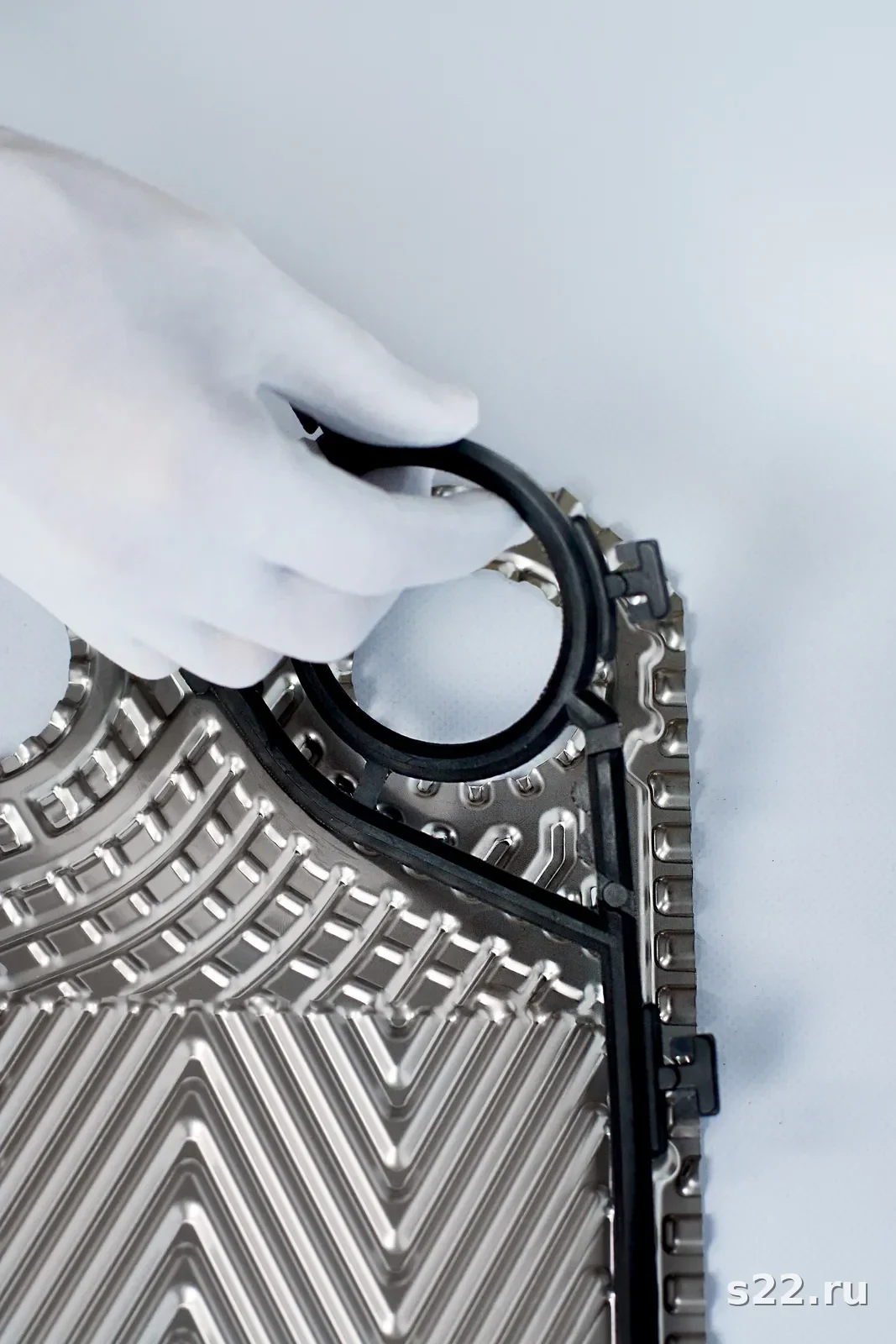

6. Замена прокладок: когда и как
Признаки необходимости замены прокладок:
- Видимая течь по периметру прокладки (потёки на корпусе)
- Набухание или деформация эластомера при разборке (более 20% исходной толщины)
- Трещины, расслоение, хрупкость прокладки
- Возраст более 7 лет для NBR, более 5 лет при температурах более 90°C
- После контакта с несовместимыми реагентами при промывке
Прокладки для всех распространённых марок ПТО (Alfa Laval, Sondex, GEA, Ridan, АСТЕРА) со склада S22 в Москве: заказать прокладки и пластины.
7. Контроль параметров теплоносителя
Качество теплоносителя — главный фактор долговечности теплообменника. Правильный химический состав воды не только предотвращает накипь, но и защищает пластины от коррозии и биологических обрастаний.
| Параметр | Норма для ПТО AISI 316L | Последствие нарушения |
|---|---|---|
| pH | 7,5–9,0 | Ниже 7: кислотная коррозия; выше 10: щелочная |
| Жёсткость | Не более 3 мг-экв/л | Ускоренное накипеобразование |
| Ионы Cl⁻ | Не более 50 мг/л | Хлоридная питтинговая коррозия |
| Железо (Fe) | Не более 0,3 мг/л | Отложения оксидов Fe + биозасорение |
| Ингибитор коррозии | По дозировке производителя | Без ингибитора — коррозия AISI 304 |
8. Регламент ТО: чек-лист для инженера
Типовой ежегодный чек-лист обслуживания пластинчатого ТО в ЖКХ:
- ☐ Замер Δp до начала работ (обоих контуров), запись в журнал
- ☐ Визуальный осмотр корпуса, патрубков, арматуры — течи, коррозия?
- ☐ Проверка и подтяжка стяжных болтов до паспортного А-мм
- ☐ CIP-промывка (5–8 ч) с контролем pH и температуры
- ☐ Нейтрализация после CIP, финальный контроль pH
- ☐ Замер Δp после промывки — снижение на 60–80% от исходного
- ☐ Анализ теплоносителя (pH, Fe, жёсткость) — протокол лаборатории
- ☐ Корректировка состава теплоносителя при отклонении
- ☐ Оформление акта промывки, запись в паспорт оборудования
Кейс: комплексное ТО ИТП, Москва, Бутово, 2025
Объект: ИТП МКД 180 квартир, Sondex S37, 75 пластин, мощность 320 кВт
Состояние до ТО: Δp первичного контура +65% от нормы, Q = 78% от проекта. Анализ воды: pH 7,1, Fe = 0,8 мг/л.
Работы: CIP (лимонная к-та 6%, 50°C, 5 ч) + коррекция pH теплоносителя до 8,2 + добавление ингибитора.
Результат: Δp снизился на 72%. Q = 96% от проекта. Следующее ТО запланировано на май 2026 года.
9. Документация технического обслуживания
Надлежащая документация ТО обязательна для объектов ЖКХ (ФЗ-189, ПП-354), объектов Ростехнадзора и промышленных предприятий с ISO 9001/ISO 14001.
Обязательные документы:
- Паспорт оборудования — все работы, даты, исполнители, замены ЗИП
- Акт промывки — реагенты, концентрации, pH/температуры, результаты
- Протокол анализа теплоносителя — лабораторное заключение
- Акт опрессовки — давление, время, результат (норма/отклонение)
- Дефектная ведомость — перечень заменённых деталей с артикулами
10. Стоимость технического обслуживания ПТО
| Вид ТО | Малый ТО (до 50 пластин) | Средний ТО (50–150 пластин) |
|---|---|---|
| Ежегодная CIP | 15 000–25 000 руб. | 25 000–40 000 руб. |
| Разборная + прокладки | 30 000–60 000 руб. | 60 000–130 000 руб. |
| Годовой договор (4 ТО/год) | 40 000–80 000 руб./год | 80 000–160 000 руб./год |
| Аварийный ремонт (без ТО) | 50 000–100 000 руб. | 100 000–250 000 руб. |
11. Профилактическое обслуживание vs аварийный ремонт
Экономика профилактики проста: стоимость планового ТО в 2–4 раза ниже аварийного ремонта. Дополнительные потери при аварии: простой системы теплоснабжения, штрафы УК, недовольство жильцов, ускоренный износ смежного оборудования (насосов, арматуры).
| Параметр | Профилактическое ТО | Аварийный ремонт |
|---|---|---|
| Стоимость работ | 15 000–40 000 руб. | 50 000–200 000 руб. |
| Простой системы | 5–8 ч (плановый) | 1–3 дня (аварийный) |
| Срок службы ТО | 15–20 лет | 8–12 лет (без ТО) |
| Качество результата | Полное восстановление | Минимально необходимое |
12. Ошибки при обслуживании пластинчатых теплообменников
- Отсутствие плана ТО — обслуживание «по звонку» вместо графика
- Промывка без анализа воды — неправильный реагент для типа отложений
- Не меняют прокладки при разборной промывке — экономия оборачивается аварией через 6–12 мес.
- Нет записей в паспорте — при продаже объекта или аудите — проблема
- HCl для нержавейки — после «промывки» нужна дорогостоящая замена пластин
- Игнорирование pH теплоносителя — кислый теплоноситель разрушает ПТО за 2–3 сезона
- Металлические щётки при чистке пластин — царапины = ускоренная питтинговая коррозия
Для правильного подбора прокладок и ЗИП при плановой замене укажите модель теплообменника и материал действующих прокладок — специалисты S22 подберут совместимые варианты. Дополнительно см. полный справочник по пластинчатым теплообменникам.
