Газовый теплообменник для бассейна
Газовый теплообменник для бассейна передаёт тепло от котлового контура воде бассейна через разделяющую стенку. При выборе учитывают тепловую нагрузку, расход бассейна, материалы, химический состав воды и допустимое сопротивление.
Хлорированная вода бассейна — агрессивная среда для большинства металлов. Разбираемся, какой тип теплообменника подходит для бассейна, почему материал пластин критичен, как рассчитать мощность и что происходит с нержавейкой AISI 304 в хлоре.
Чем бассейн отличается от обычного отопительного контура
Нагрев воды бассейна — особый случай в теплообменной технике. В отличие от закрытых контуров отопления и даже ГВС, вода бассейна содержит хлорсодержащие дезинфектанты, которые делают её агрессивной по отношению к большинству сталей и медных сплавов.
Ошибочный выбор материала теплообменника — наиболее частая причина преждевременного выхода оборудования из строя в бассейнах. Инженеры-технологи нередко применяют стандартную нержавеющую сталь AISI 304 или AISI 316L из соображений цены, не учитывая специфику хлорированной воды. Эта статья поможет сделать правильный выбор с первого раза.
Состав воды бассейна: что важно для теплообменника
| Параметр | Типичное значение | Норма СанПиН | Влияние на ТО |
|---|---|---|---|
| Активный хлор (Cl₂ своб.) | 1–5 мг/л | 0,3–0,5 мг/л (сплит) | Окислитель — разрушает пассивирующий слой AISI 304, медь, бронзу |
| Хлориды Cl⁻ | 200–1500 мг/л | не нормируется | Питтинговая коррозия AISI 304 при T > 50°C, Cl⁻ > 100 мг/л |
| pH | 7,2–7,6 | 7,2–7,6 | При pH < 7 — ускорение коррозии AISI 316L |
| Жёсткость | 1–4 мг-экв/л | не нормируется | Накипь при T > 50°C — нагрев воды бассейна обычно 28–38°C, риск невысок |
| Бром (если бромирование) | 2–6 мг/л | — | Аналогично хлору, но мягче для Ti; AISI 316L при Br > 3 мг/л нестабилен |
| Соль (соляной хлоратор) | 3000–5000 мг/л | — | Cl⁻ экстремально высокий — только Ti Grade 1 или Ti Grade 2 |
Режимы нагрева бассейнов
Нагрев воды бассейна имеет две составляющие: первоначальный нагрев (заполнение + нагрев от T_холод до T_расчётной) и поддержание температуры (компенсация теплопотерь в процессе эксплуатации). Теплообменник подбирается по большей из двух нагрузок — обычно это первоначальный нагрев.
| Тип бассейна | T воды, °C | Суточные теплопотери | Время нагрева (норматив) |
|---|---|---|---|
| Спортивный (олимпийский) | 26–27 | 5–8% от объёма тепла | 8–12 часов |
| Оздоровительный крытый | 28–30 | 6–10% | 6–8 часов |
| Детский | 30–32 | 8–12% | 4–6 часов |
| СПА / джакузи | 34–38 | 15–25% (высокая T, малый объём) | 2–3 часа |
| Открытый (улица) | 24–28 | 20–40% (ветер, испарение) | 12–24 часа |
Материалы для теплообменников бассейнов
Почему нержавейка AISI 304 не подходит для бассейна
Нержавеющая сталь AISI 304 (1.4301) — наиболее распространённый материал пластин в теплообменниках общего назначения. Однако для воды бассейна с Cl⁻ > 100 мг/л и активным хлором она ненадёжна. Механизм коррозии: Cl⁻ ионы и активный хлор разрушают пассивирующий оксидный слой Cr₂O₃ на поверхности нержавейки. Без этого слоя сталь корродирует как обычная. Питтинговые поры быстро развиваются в сквозные — утечка теплоносителя в воду бассейна.
| Материал | Стойкость к Cl⁻ | Стойкость к активному хлору | Срок службы в бассейне | Стоимость (×vs 304) |
|---|---|---|---|---|
| AISI 304 | до 100 мг/л (при T < 40°C) | нестабильна при Cl > 1 мг/л | 2–5 лет | ×1 |
| AISI 316L | до 300–400 мг/л | удовлетворительно до Cl 3 мг/л | 5–10 лет (зависит от химии) | ×1,3–1,5 |
| Ti Grade 1 (ВТ1-0) | до 5000+ мг/л | отличная стойкость | 20–30 лет | ×3–4 |
| Ti Grade 2 | аналогично Grade 1 | отличная стойкость | 20–30 лет | ×3–4,5 |
| Медь (паяный CBH) | недопустима | разрушается за 1–3 года | 1–3 года | ×0,5 (дешевле, но неприменим) |
Стоимость титановых пластин в 3–4 раза выше нержавеющих при начальной покупке. Однако при расчёте TCO за 15–20 лет с учётом замен, монтажа и простоев — Ti оказывается выгоднее для бассейнов с соляным хлоратором или Cl⁻ выше 1000 мг/л. Подробный расчёт TCO смотрите в разделе «Сравнение затрат» данной статьи.
Прокладки для теплообменника бассейна
Прокладки в пластинчатом ТО для бассейна подвергаются воздействию хлора так же, как и пластины. Материал прокладок должен быть устойчив к окислителям.
| Материал | Стойкость к хлору | T_max | Применение |
|---|---|---|---|
| EPDM (этилен-пропиленовый) | Отличная к хлору и бромиду | 160°C | Стандарт для бассейнов — основной выбор |
| FKM (Viton) | Отличная ко всем окислителям | 200°C | Агрессивные химические среды, озонирование |
| NBR (нитриловый) | Слабая (хлор разрушает NBR) | 120°C | Нельзя для воды бассейна |
Расчёт мощности теплообменника для бассейна
Формула расчёта мощности
Тепловая мощность теплообменника для нагрева бассейна рассчитывается из двух составляющих:
Q_нагрев = V × ρ × cp × ΔT / t, где V — объём воды (м³), ρ = 1000 кг/м³, cp = 4187 Дж/(кг·К), ΔT = T_бас - T_нач, t — время нагрева (сек).
Q_потери — теплопотери бассейна через поверхность воды (испарение — основная потеря для открытых бассейнов), стены и дно, дополнительное разбавление холодной водой. Для крытого бассейна Q_потери ≈ 5–15% от Q_нагрев. Для открытого — до 30–40% дополнительной нагрузки.
Q_ТО = Q_нагрев + Q_потери — итоговая мощность теплообменника.
Исходные данные: Объём V = 250 м³, T_нач = 12°C (водопровод зима), T_бас = 30°C, время нагрева t = 8 часов = 28 800 сек. Крытый бассейн, умеренные теплопотери.
Q_нагрев: 250 × 1000 × 4187 × (30 - 12) / 28 800 = 250 × 4187 × 18 / 28 800 ≈ 654 кВт.
Q_потери: 654 × 0,1 = 65 кВт (10% для крытого бассейна).
Q_ТО = 654 + 65 = 719 кВт. Принимаем ТО мощностью 750 кВт с запасом 4%.
Подбор: Пластинчатый ТО с пластинами Ti Grade 1. Режим: теплоноситель (сетевая вода) 90/70°C → вода бассейна 12→30°C. LMTD ≈ 62°C, k_Ti = 3500 Вт/(м²·К), F = 750 000 / (3500 × 62) = 3,46 м². Модель: Alfa Laval T20-MFG Ti, 24 пластины. S22 поставит со склада за 3–5 дней.
Поправка для открытых бассейнов
Открытые бассейны (уличные) имеют значительные теплопотери через поверхность воды: испарение при ветре может уносить до 200–400 Вт/м² площади зеркала воды. Для бассейна 25×15 м (375 м²) это 75–150 кВт дополнительной нагрузки. Рекомендуем увеличивать расчётную мощность ТО на 30–50% для открытых бассейнов в умеренном климате России.
Выбор источника тепла для бассейна
Теплообменник — только элемент системы нагрева. Он передаёт тепло от источника к воде бассейна. Источниками тепла могут быть:
- Центральное теплоснабжение (ЦТП/ИТП): T₁ 70–130°C, высокая надёжность. Лучший вариант для гостиниц и аквацентров в городе.
- Котельная (газ/дизель): T₁ 70–90°C. Автономность, контролируемый режим. Требует отдельного ТО для изоляции котлового контура от воды бассейна.
- Тепловой насос (воздух/земля/вода): T₁ 45–55°C. Низкие эксплуатационные затраты. Необходим промежуточный ТО между фреоновым и бассейновым контурами. ВНИМАНИЕ: паяный CBH с медной пайкой нельзя — хлор разрушает медь. Только титановый пластинчатый или нержавеющий кожухотрубный.
- Солнечные коллекторы: T₁ 40–70°C (переменная). Дополнительный источник, требует аккумулятора. ТО — пластинчатый нержавеющий (пропилен-гликоль ↔ вода бассейна).
Типы теплообменников для бассейнов: что выбрать
| Тип ТО | Материал для бассейна | Плюсы | Минусы | Когда выбирать |
|---|---|---|---|---|
| Пластинчатый разборный | Ti Grade 1 (пластины + рама AISI 304/316L) | Высокий k, компактный, ремонтопригоден, CIP, можно добавить пластины | P_max 25 бар, T_max 150°C, цена ↑ за Ti | Гостиницы, аквацентры, крытые бассейны — универсальный выбор |

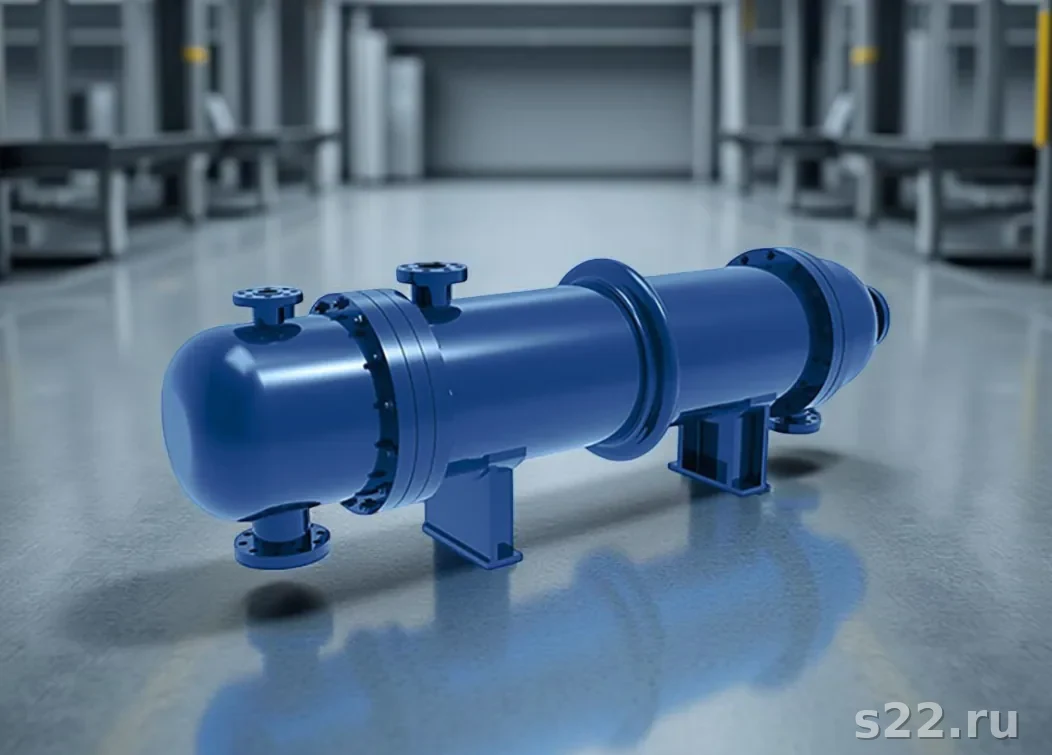

| Кожухотрубный | Трубки AISI 316L или Ti; кожух AISI 304 | P до 63 бар, T до 350°C, стоек к механическим загрязнениям | k в 3–5 раз ниже, тяжелее, габаритнее | Промышленные бассейны, P > 16 бар, высокие T теплоносителя (пар) |
| Паяный CBH (медная пайка) | Недопустим | — | Медь разрушается хлором за 1–3 года | Никогда для бассейновой воды |
| Паяный CBH (никелевая пайка NiBH) | Пластины AISI 316L + никель | Компактный, P до 45 бар | Нельзя разобрать, никель нестабилен в хлоре при T > 50°C | Ограниченное применение; лучше Ti пластинчатый |
| Погружной змеевик | Ti трубки или AISI 316L | Простейшая конструкция, нет прокладок | Низкий k (нет турбулентности), большая поверхность, сложно обслуживать | Малые бассейны до 50 м³, джакузи, временные решения |
Ситуация: Пластинчатый ТО Alfa Laval M10 с пластинами AISI 316L вышел из строя через 6 лет. Причина: питтинговая коррозия. Бассейн с соляным хлоратором, Cl⁻ = 3400 мг/л. Эксплуатационники не знали о несовместимости материала и среды.
Решение S22: Подбор Alfa Laval T20-MFG с пластинами Ti Grade 1. Мощность 650 кВт, режим ЦТП 90/65°C → бассейн 24→30°C. Стоимость: 285 000 руб. vs 180 000 руб. за AISI 316L — на 58% дороже, но ресурс 25+ лет против 3–6 лет.
TCO за 15 лет: Ti = 285 000 + 2 промывки × 25 000 = 335 000 руб. AISI 316L = 180 000 × 2 замены + 4 промывки × 25 000 = 460 000 руб. Экономия на Ti: 125 000 руб. за 15 лет.
Обслуживание теплообменника бассейна
График технического обслуживания
| Периодичность | Мероприятие | Исполнитель |
|---|---|---|
| Ежедневно | Контроль T на выходе к бассейну, ΔP на ТО | Персонал бассейна |
| Еженедельно | Промывка фильтров-грязевиков на входах ТО | Персонал / техник |
| Раз в 6 месяцев | Визуальный осмотр, проверка прокладок, контроль утечек | Сервисный инженер |
| Раз в 1–2 года | CIP-промывка (лимонная кислота 3–5%, EPDM совместима) | Сервисный инженер |
| Раз в 10–15 лет | Ревизия и замена прокладок EPDM | Сервисный центр |
Диагностика снижения эффективности
Признаки загрязнения: рост ΔP на 30%+ или снижение T выхода к бассейну на 2–3°C при одинаковом T теплоносителя и одинаковых расходах. Типичные отложения в ТО бассейна: карбонат кальция (накипь при T > 45°C) и биопленка (при плохой дезинфекции воды). Оба хорошо поддаются CIP лимонной кислотой.
Типичные ошибки при эксплуатации
- Применение соляной кислоты для промывки: HCl разрушает пассивирующий слой Ti за одну процедуру. Применять только лимонную или ортофосфорную кислоту.
- Пренебрежение фильтрами-грязевиками: Крупная взвесь из системы рециркуляции бассейна забивает каналы пластин. Очищать фильтры еженедельно.
- Эксплуатация без мониторинга ΔP: Отсутствие манометров до/после ТО не позволяет вовремя обнаружить засор. Установка дифференциального манометра — обязательна.
- Перегрев воды бассейна: T выше 38°C увеличивает агрессивность хлора к материалам ТО. Используйте регулятор температуры.
- Игнорирование химии воды: Регулярный анализ Cl⁻, активного хлора, pH — защита не только посетителей, но и оборудования. Рекомендуется ежемесячный анализ в аккредитованной лаборатории.
S22 предоставляет инструкцию по эксплуатации и регламент ТО при каждой поставке теплообменника для бассейна. По запросу — выезд сервисного инженера для пусконаладки и обучения персонала работе с ТО.
Наличие базовых ЗИП (комплект прокладок) на объекте позволяет провести плановую замену за 1 рабочий день без заказа дополнительных деталей. S22 комплектует ЗИП для каждой модели ТО с указанием периодичности замены.
Алгоритм выбора теплообменника для бассейна: пошаговый гид
Шаг 1 — Определить объём и температуру бассейна
Измерьте или рассчитайте объём бассейна V (м³). Уточните проектную температуру воды T_бас (°C). Определите начальную температуру холодной воды T_нач — для водопровода в России это 5–12°C (зима) или 12–18°C (лето). Выбирайте по худшему случаю (зима).
Шаг 2 — Определить систему дезинфекции и химию воды
Узнайте систему дезинфекции бассейна:
- Традиционное хлорирование (жидкий хлор или таблетки): Cl⁻ 200–600 мг/л, активный хлор 1–3 мг/л. Рекомендуется пластинчатый Ti или кожухотрубный AISI 316L.
- Соляной электролизный хлоратор: Cl⁻ 3000–5000 мг/л, активный хлор 1–5 мг/л. Только Ti Grade 1 или Ti Grade 2.
- Бромирование: Аналогично хлорированию. Ti — лучший выбор; AISI 316L нестабилен при Br > 3 мг/л.
- Озонирование: Озон — сильный окислитель. Только FKM прокладки + Ti пластины. AISI 316L нестабильна при O₃.
Шаг 3 — Определить источник тепла и его параметры
Уточните температуру и давление теплоносителя (T₁_вх / T₁_вых / P). Это определяет:
- При T₁ до 130°C и P до 25 бар — пластинчатый разборный ТО.
- При P > 25 бар или T₁ > 130°C (пар) — кожухотрубный.
- При тепловом насосе (T₁ = 45–55°C) — особые требования к материалам (см. шаг 2).
Шаг 4 — Рассчитать мощность
Используйте формулу Q = V × 4,187 × ΔT / t + Q_потери. Прибавьте 20–30% для открытого бассейна и 10% для крытого на теплопотери. Добавьте 10% запас для расчёта ТО.
Шаг 5 — Выбрать модель и материал
Для рассчитанной мощности Q, режимов T₁ и T₂, и выбранного материала (Ti, AISI 316L) рассчитать площадь теплопередачи: F = Q / (k × LMTD), k_Ti ≈ 3500 Вт/(м²·К). Выбрать модель из каталога производителя (Alfa Laval T-серия, GEA NT-серия, Ридан НН-серия для Ti).
Шаг 6 — Проверить обвязку и документацию
Убедитесь, что схема обвязки предусматривает: механические фильтры на обоих входах ТО, запорную арматуру на всех 4 штуцерах, манометры и термометры для мониторинга эффективности, возможность подключения CIP-промывки без демонтажа ТО (байпасные линии к помпе).
Документация к ТО для бассейна должна включать: паспорт с параметрами испытаний, сертификат соответствия (ГОСТ Р или ЕАЭС), протокол гидравлических испытаний, чертежи и инструкцию по монтажу на русском языке. S22 предоставляет полный пакет документов при каждой поставке.
Шаг 1: V = 350 м³, T_бас = 28°C, T_нач = 8°C (скважина, зима), t_нагрев = 10 ч.
Шаг 2: Соляной хлоратор (Cl⁻ = 4000 мг/л) → только Ti Grade 1.
Шаг 3: Газовый котёл, T₁ = 80/60°C, P = 6 бар → пластинчатый разборный подходит.
Шаг 4: Q = 350 × 4,187 × 20 / 36 000 = 81,5 кВт + Q_потери 15% = 93,7 кВт → принять 100 кВт.
Шаг 5: LMTD = [(80-28)-(60-8)] / ln(52/52) → T входа одинаковые, LMTD ≈ 40°C (прибл.). F = 100 000 / (3500 × 40) = 0,71 м². Модель: Alfa Laval T10-MFG Ti, 14 пластин.
Шаг 6: S22 комплектует обвязку: 2 грязевика ½", 4 запорных крана, 4 манометра, 4 термогильзы. Поставка: 5 дней.
Сравнение затрат: TCO теплообменников для бассейнов по материалам
Ключевой вопрос при выборе ТО для бассейна — стоимость владения, а не только начальная цена. Титан дороже нержавейки, но в хлорированной воде окупается за счёт ресурса.
| Статья TCO | AISI 304 | AISI 316L | Ti Grade 1 |
|---|---|---|---|
| Начальная стоимость ТО | 90 000 руб. | 120 000 руб. | 280 000 руб. |
| Срок до замены (соляной хлоратор) | 2–3 года | 4–7 лет | 20–30 лет |
| Замен за 15 лет | 5 замен | 2 замены | 0 замен |
| Стоимость замен | 5 × 90 000 = 450 000 руб. | 2 × 120 000 = 240 000 руб. | 0 руб. |
| CIP-промывки (×5 за 15 лет) | 5 × 20 000 = 100 000 руб. | 5 × 22 000 = 110 000 руб. | 5 × 25 000 = 125 000 руб. |
| Монтаж/демонтаж при заменах | 5 × 30 000 = 150 000 руб. | 2 × 30 000 = 60 000 руб. | 0 руб. (нет замен) |
| TCO за 15 лет | 790 000 руб. | 430 000 руб. | 405 000 руб. |
Дополнительные расходы: что забывают учесть
При подборе ТО для бассейна часто не учитывают сопутствующие расходы: комплект запасных прокладок (10–25% стоимости ТО), монтажные работы и пусконаладка (30–50 тыс. руб.), реагенты для CIP (5–10 тыс. руб./промывка), анализ воды бассейна перед монтажом (2–5 тыс. руб.) — обязателен для выбора материала. Грамотный подбор на этапе проектирования экономит 200–400 тыс. руб. за 15 лет.
Инвестируя в Ti Grade 1, вы получаете: отсутствие незапланированных замен оборудования, стабильный нагрев воды без перебоев, снижение операционных расходов. Для коммерческих объектов с высокой загрузкой — это инвестиция, окупающаяся за 5–7 лет по сравнению с дешёвыми аналогами.
Для объектов с умеренным хлорированием (Cl⁻ ниже 300 мг/л, активный хлор строго в норме) AISI 316L допустим при условии ежегодной проверки химии и CIP-промывки по регламенту. S22 поможет оценить риски и выбрать оптимальный баланс цены и ресурса для вашего объекта.
Связанные материалы кластера K8
Для выбора теплообменника для бассейна полезны также смежные статьи кластера:
- Пластинчатый или кожухотрубный для бассейна — детальное сравнение двух основных типов
- Водоводяной теплообменник — принцип работы и промышленные применения
- Теплообменник вода-вода — типы, расчёт, выбор
- Теплообменники ГВС — сравнение всех типов
- Водяной теплообменник — применение в отоплении и охлаждении
- Теплообменники для отопления — HUB кластера K8
S22 поставляет теплообменники для бассейнов с пластинами Ti Grade 1 со склада в Москве. Подбор по вашим исходным данным (объём бассейна, T теплоносителя, химия воды) — бесплатно за 2 часа. Обращайтесь: 8 800 302-58-17, каталог оборудования.
Все поставляемые S22 теплообменники для бассейнов проходят входной контроль и гидравлические испытания. Мы работаем с проектными организациями, управляющими компаниями гостиниц и аквацентрами, строительными подрядчиками. Предоставляем полный пакет документов: паспорт на ТО, сертификат соответствия, протокол гидравлических испытаний. Гарантия 12 месяцев на оборудование, сервисное обслуживание по всей России.
Для прокладки поставляем оригинальные запасные комплекты EPDM от производителя. Рекомендуем заказывать ЗИП одновременно с ТО — наличие прокладок на складе сокращает время плановой замены с 2–3 недель до 1 дня.
S22 работает со всеми регионами России. Доставка теплообменников для бассейнов осуществляется транспортными компаниями с упаковкой в деревянные ящики (защита от повреждений при перевозке). Срок доставки по Москве и МО — 1–2 дня, по регионам — 3–7 дней.
По вопросам проектирования, подбора оборудования и получения технических консультаций обращайтесь к нашим инженерам: 8 800 302-58-17 (бесплатно по России, пн-пт 6:00–18:00) или zakaz@s22.ru. Технический расчёт — в течение 2 рабочих часов после получения исходных данных.
Вопросы о теплообменниках для бассейнов
Нормативные требования к нагреву бассейнов
Проектирование систем нагрева бассейнов в России регулируется нормативными документами в части температурного режима воды, требований к материалам оборудования и санитарного надзора.
| Документ | Что регулирует | Ключевые требования к ТО |
|---|---|---|
| СанПиН 1.2.3685-21 | Гигиенические нормативы для воды бассейнов | T воды 26–37°C по типу, содержание хлора, pH — косвенно определяют агрессивность к ТО |
| СП 31-113-2004 | Бассейны для плавания | Система водоподготовки, включая нагрев воды бассейна. Рекомендует 100% резерв ТО |
| ГОСТ Р 55989-2014 | Пластинчатые ТО | Технические условия, классификация, испытания |
| ФНП «Сосуды под давлением» | ТО с P > 0,07 МПа, T > 115°C | Регистрация, паспорт, периодические освидетельствования |
| СП 60.13330.2020 | Отопление, вентиляция, кондиционирование | Параметры теплоносителя, обвязка, автоматика |
| ГОСТ 26303-84 | ТО кожухотрубные | Конструкция, испытания давлением 1,25×P_раб |
Взаимосвязь химии воды и выбора материала: регуляторный аспект
СанПиН устанавливает допустимые диапазоны содержания дезинфектантов в воде бассейна. Однако на практике в пиковые периоды загрузки концентрации могут кратковременно превышать нормативы. Проектировщики должны выбирать материал ТО с учётом максимально возможных, а не только нормативных концентраций хлора. Правило: выбирайте материал с 2-кратным запасом по стойкости к хлоридам относительно нормативной концентрации.
Подобрать теплообменник для вашего бассейна
Расчёт по объёму бассейна, химии воды и параметрам теплоносителя — бесплатно за 2 часа
Заявка отправлена! Инженер свяжется в течение 2 часов.
Теплообменник или нагреватель
Теплообменник отделяет воду бассейна от контура источника тепла, а нагреватель может быть самостоятельным источником энергии. Раздельная схема удобна, когда нужно защитить котловой контур от состава бассейновой воды.
Критерии выбора
- мощность и время нагрева;
- расход через контур бассейна;
- материал, устойчивый к применяемой воде;
- температура и давление обоих контуров.
