Пластинчатый или кожухотрубный теплообменник для бассейна: что лучше
Для бассейна пластинчатый теплообменник чаще выбирают за компактность и доступную разборку, а кожухотрубный — при загрязнённой воде, большом объёме и требовании к механической очистке труб. Решение принимают по составу воды, тепловой нагрузке, допустимому давлению, месту установки и будущему обслуживанию.
Ответ не очевиден — каждый тип имеет свои сильные стороны. Разбираемся по 8 ключевым критериям: теплопередача, давление, материалы, ремонт, обслуживание, стоимость, размер, применимость к конкретным условиям бассейна.
Постановка вопроса: в чём реальная разница
Пластинчатый и кожухотрубный теплообменники — два принципиально разных подхода к теплопередаче. Оба могут нагревать воду бассейна, но делают это по-разному, с разной эффективностью, разными требованиями к обслуживанию и разным ресурсом при контакте с хлорированной водой.
Главный вопрос: какой из них лучше подходит для вашего конкретного объекта? Ответ зависит от нескольких факторов: типа теплоносителя (горячая вода vs пар), давления, химии воды бассейна, доступного пространства в техническом помещении, требований к обслуживанию.
Конструкция: как работает каждый тип

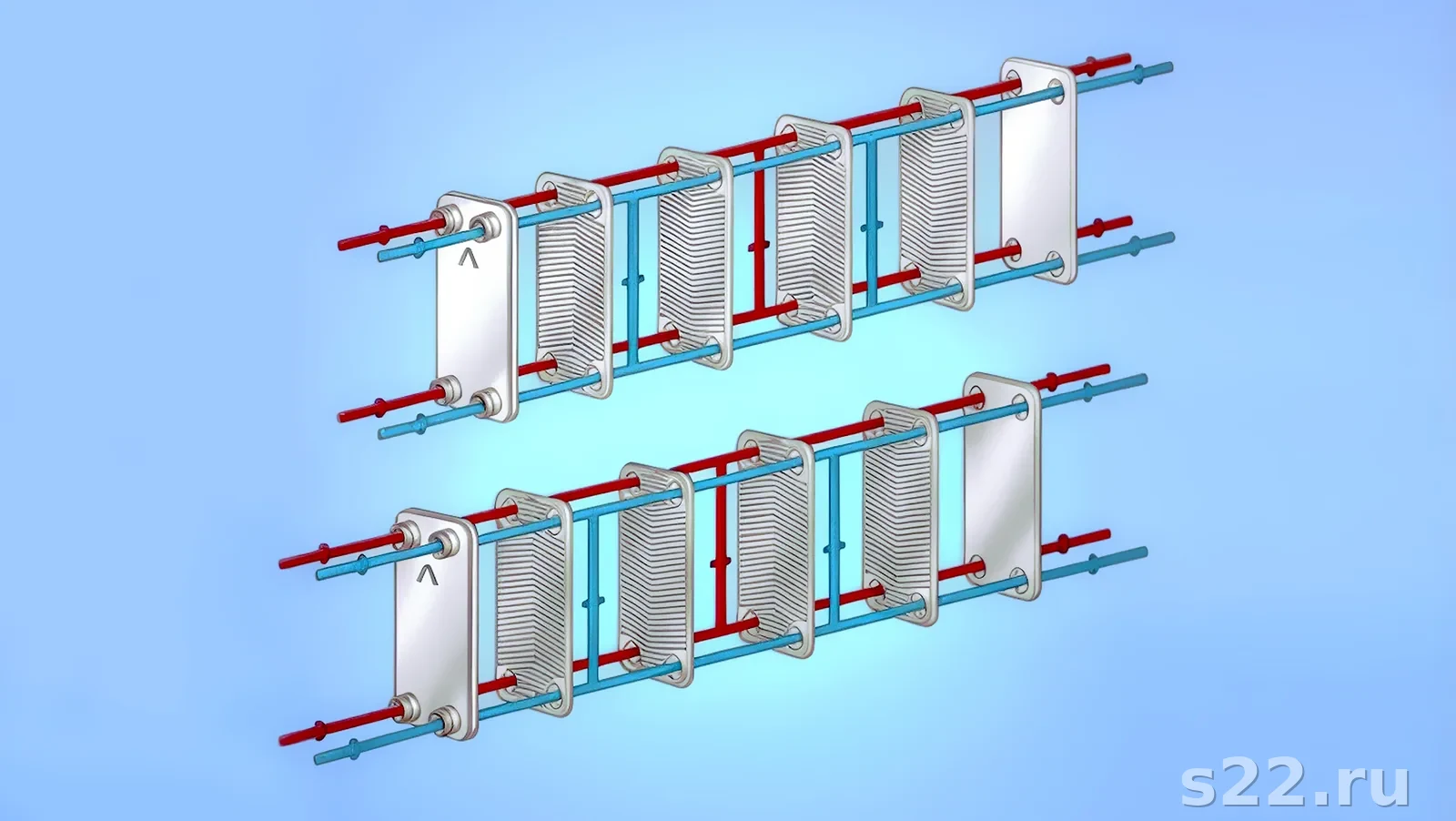

Пластинчатый разборный ТО: Пакет гофрированных металлических пластин, стянутых болтами. Потоки горячего и холодного теплоносителей движутся в соседних каналах между пластинами в противотоке. Гофрировка создаёт интенсивную турбулентность → высокий коэффициент теплопередачи k = 3000–6000 Вт/(м²·К). Пластины разборные — доступны для осмотра, чистки и замены. Модернизация: при росте нагрузки бассейна можно добавить пластины в рамах имеющегося аппарата (в пределах длины штанг), что исключает полную замену ТО.
Кожухотрубный ТО: Пучок труб внутри цилиндрического кожуха. Один теплоноситель — внутри труб (трубное пространство), другой — снаружи труб в кожухе (межтрубное пространство). Меньший k = 600–1800 Вт/(м²·К), но способность работать при высоких давлениях и температурах. Надёжная и простая конструкция с минимумом движущихся частей.
Для правильного сравнения нужно смотреть не только на цену покупки, но и на 20-летний TCO, включающий стоимость монтажа, обслуживания, электроэнергии насосов и возможных ремонтов. Детальный TCO-анализ представлен в соответствующем разделе ниже — он часто меняет решение в пользу пластинчатого ТО даже при более высокой начальной стоимости.
Итоговая рекомендация по выбору: пластинчатый Ti Grade 1 — оптимальный выбор для 85–90% бассейновых объектов. Кожухотрубный Ti — для специфических условий (пар, высокое давление). Используйте таблицу матрицы выбора в разделе «Практический гид» для вашего объекта.
Сравнение по 8 критериям для условий бассейна
| Критерий | Пластинчатый разборный | Кожухотрубный (ПП1/ПП2) | Победитель |
|---|---|---|---|
| Коэффициент теплопередачи k | 3000–6000 Вт/(м²·К) | 600–1800 Вт/(м²·К) | Пластинчатый (×3–5) |
| Компактность (масса на 100 кВт) | 20–50 кг | 120–350 кг | Пластинчатый |
| Максимальное давление | 25 бар (стандарт) | 63 бар и выше | Кожухотрубный |
| Максимальная температура | 150°C | 350°C (пар) | Кожухотрубный |
| Ремонтопригодность | Высокая: разборка, замена прокладок + пластин | Средняя: механическая чистка труб, заглушка труб | Пластинчатый |
| CIP-промывка | Легко: через штуцера, без разборки | Легко: через штуцера | Равно |
| Стоимость (100 кВт) | 80 000–130 000 руб. (Ti) | 160 000–280 000 руб. (Ti трубки) | Пластинчатый |
| Взвесь в теплоносителе | Чувствителен (каналы 2–5 мм) | Устойчив (трубки D 12–25 мм) | Кожухотрубный |
Итоговый счёт: 5:3 в пользу пластинчатого
Пластинчатый ТО выигрывает по большинству критериев, значимых для типичного бассейна: теплопередаче, компактности, ремонту и стоимости. Кожухотрубный выигрывает там, где нужны экстремальные давления, высокие температуры или загрязнённый теплоноситель.
Материалы: ключевое решение для обоих типов
Независимо от типа ТО, главный вопрос для бассейна — материал той поверхности, которая контактирует с хлорированной водой бассейна.
Пластинчатый ТО: материал пластин
В пластинчатом ТО обе стороны (горячая и холодная) контактируют с пластинами. Для бассейна вторичная сторона (холодная — вода бассейна) определяет выбор материала пластин всего аппарата. Стандарт для бассейнов — Ti Grade 1. Все пластины (и первичная, и вторичная сторона) изготавливаются из Ti в одном аппарате, что удорожает его, но обеспечивает максимальный ресурс.
| Исполнение | Материал | Применение | Примечание |
|---|---|---|---|
| Стандарт | Ti Grade 1 (все пластины) | Бассейны с хлорированием, соляной хлоратор, бром | Ресурс 20–30 лет, лучший выбор |
| Бюджет (мягкое хлорирование) | AISI 316L (все пластины) | Cl⁻ строго < 300 мг/л, актив. хлор < 1.5 мг/л, pH 7.2–7.6 | Ресурс 5–10 лет при строгом контроле химии |
| Гибридное (специальный заказ) | Ti — вторичная сторона, AISI 316L — первичная | Снижение стоимости при слабоагрессивном первичном контуре | Редко применяется, уточняйте у производителя |
Кожухотрубный ТО: материал труб
В кожухотрубном ТО вода бассейна может проходить как по трубкам, так и по межтрубному пространству. Для бассейнов чаще применяют схему: вода бассейна — по межтрубному пространству (кожухSide), теплоноситель — по трубкам (tubeSide). Тогда материал трубок и трубных решёток определяется теплоносителем, а кожух — водой бассейна.
Материал трубок для бассейнов: Ti Grade 1 или Ti Grade 2 (при прохождении бассейновой воды по трубкам), AISI 316L или AISI 304 (при прохождении бассейновой воды по межтрубному пространству при умеренном Cl⁻). Кожух: AISI 304 или 316L.
Объект: Крупный аквацентр, бассейны суммарным объёмом 1200 м³, соляной хлоратор (Cl⁻ = 4500 мг/л), источник тепла — котельная с паром 6 бар / 165°C.
Почему кожухотрубный: Пластинчатый разборный ТО рассчитан до 150°C (пар 6 бар = 165°C насыщения — за пределом). Кожухотрубный с паровым нагревом — стандартное решение.
Подбор: Кожухотрубный ПП2-2 (двухпроходный кожух), трубки Ti Grade 2, кожух AISI 316L. Q = 1800 кВт. Работает 8 лет без аварий. CIP раз в 1.5 года лимонной кислотой.
Альтернатива (упущенная): Полусварной пластинчатый ТО с паровой стороной сварной Ti + водяной стороной разборной Ti. Стоимость была бы ниже на 30%, но на момент строительства заказчик предпочёл консервативное решение.
Практический гид: когда что выбрать
| Условие объекта | Рекомендуемый тип ТО | Материал | Комментарий |
|---|---|---|---|
| Горячая вода ЦТП, P ≤ 16 бар, T ≤ 130°C | Пластинчатый разборный | Ti Grade 1 | Оптимальный выбор: высокий k, компактность |
| Котельная, горячая вода 80/60°C | Пластинчатый разборный | Ti Grade 1 | Аналогично ЦТП |
| Тепловой насос, T₁ = 45–55°C | Пластинчатый разборный | Ti Grade 1 (не CBH Cu) | CBH медь нельзя — хлор разрушает медь |
| Пар до 10 бар, T ≤ 180°C | Полусварной пластинчатый или кожухотрубный | Ti | Полусварной компактнее кожухотрубного |
| Пар > 10 бар, T > 180°C | Кожухотрубный | Ti трубки | Единственный практичный выбор |
| Загрязнённый теплоноситель, взвесь > 50 мг/л | Кожухотрубный или wide-gap пластинчатый | AISI 316L или Ti | Wide-gap пластины — зазор 8–12 мм |
| Ограниченное помещение, мини-ИТП | Пластинчатый разборный | Ti Grade 1 | В 3–7 раз компактнее кожухотрубного |
| Соляной хлоратор (Cl⁻ > 3000 мг/л) | Пластинчатый разборный | Ti Grade 1 или Ti Grade 2 | Только Ti, любой другой материал не подходит |
Что выбирают в реальных проектах
Анализ проектов S22 по нагреву бассейнов за последние 3 года показывает следующее распределение:
- Пластинчатый Ti (78% проектов): Гостиницы, фитнес-клубы, аквацентры, жилые комплексы с бассейном. Источник тепла — ЦТП или котельная горячая вода.
- Кожухотрубный (14% проектов): Промышленные объекты, паровые котельные, объекты с высоким давлением теплоносителя.
- Погружной Ti-змеевик (5% проектов): Малые джакузи, СПА, временные решения до 50 кВт.
- Другие решения (3%): Полусварной, импортные специализированные конструкции.
Исходные данные: Бассейн 450 м³, T = 28°C, соляной хлоратор (Cl⁻ = 3800 мг/л). Котельная: горячая вода 85/65°C, P = 8 бар. Техническое помещение: 12 м² (ограничено).
Рассматривались: Кожухотрубный ПП1-2 Ti-трубки, 1100 кВт: масса 850 кг, займёт 4×1.2 м. Пластинчатый Ti T50-MFG, 1100 кВт: масса 280 кг, займёт 1.8×0.7 м.
Решение: Пластинчатый Ti — по размеру (в техническое помещение), по стоимости (дешевле на 40%), по обслуживанию (разборка на месте без автокрана). Кожухотрубный не вошёл бы в имеющееся техническое помещение.
Обслуживание: детальное сравнение
Пластинчатый ТО: плюсы обслуживания
Основные преимущества пластинчатого ТО при обслуживании в условиях бассейна:
- CIP-промывка без демонтажа — реагент закачивается через штуцера за 3–4 часа.
- Разборка для механической чистки или осмотра занимает 3–6 часов силами 2 человек.
- Замена отдельных дефектных пластин без замены аппарата целиком.
- Добавление пластин при увеличении нагрузки (в пределах длины штанг).
- Диагностика состояния пластин визуально при разборке.
Кожухотрубный ТО: особенности обслуживания
Кожухотрубный ТО обслуживается иначе:
- CIP через штуцера — аналогично пластинчатому, не сложнее.
- Механическая чистка труб ёршиком — снятие торцевых крышек, доступ к каждой трубке. Занимает 8–16 часов.
- Заглушка повреждённых труб при течи — стандартная технология, но снижает производительность.
- Замена трубного пучка — дорогостоящая операция, но кожух остаётся.
- Нет возможности добавить трубки — производительность фиксированная.
Сравнение стоимости обслуживания за 10 лет
| Статья | Пластинчатый Ti | Кожухотрубный Ti |
|---|---|---|
| CIP-промывки (6 за 10 лет) | 6 × 25 000 = 150 000 руб. | 6 × 28 000 = 168 000 руб. |
| Замена прокладок (×1 за 10 лет) | 50 000 руб. | 20 000 руб. (уплотнения крышек) |
| Механическая чистка (×2 за 10 лет) | 2 × 20 000 = 40 000 руб. | 2 × 45 000 = 90 000 руб. |
| Простои при обслуживании (часы) | 12–16 ч суммарно | 24–36 ч суммарно |
| Итого обслуживание за 10 лет | 240 000 руб. | 278 000 руб. |
TCO-сравнение: общая стоимость владения за 20 лет
Полный расчёт экономики позволяет сделать взвешенный выбор между двумя типами ТО. Рассмотрим объект: бассейн 300 м³, Q = 600 кВт, соляной хлоратор (Cl⁻ = 4200 мг/л), горячая вода ЦТП 90/65°C.
| Статья затрат | Пластинчатый Ti (T50-MFG) | Кожухотрубный Ti-трубки |
|---|---|---|
| Начальная стоимость ТО | 320 000 руб. | 620 000 руб. |
| Монтаж и пусконаладка | 45 000 руб. | 95 000 руб. |
| CIP-промывки (10 за 20 лет) | 10 × 28 000 = 280 000 руб. | 10 × 32 000 = 320 000 руб. |
| Замена прокладок (×2 за 20 лет) | 2 × 55 000 = 110 000 руб. | 2 × 25 000 = 50 000 руб. (крышки) |
| Потребление электроэнергии насосами (разница) | Базовый (0) | +185 000 руб. (насос мощнее из-за большего гидросопр.) |
| Замена оборудования за 20 лет | 0 (Ti ресурс 20–30 лет) | 0 (Ti ресурс 20–30 лет) |
| TCO за 20 лет | 755 000 руб. | 1 270 000 руб. |
Несмотря на то что оба варианта с Ti-материалами не требуют замены за 20 лет, пластинчатый ТО выигрывает за счёт: меньшей начальной стоимости (−300 000 руб.), меньших затрат на монтаж (−50 000 руб.), меньшего гидравлического сопротивления (−185 000 руб. на электроэнергию).
Кожухотрубный обоснован только при технической невозможности использовать пластинчатый. В данном примере — оба варианта технически применимы (горячая вода 90°C, P = 8 бар). Выбор — пластинчатый.
Бренды и модели: что предлагает рынок
Пластинчатые ТО для бассейнов с Ti пластинами
| Производитель | Серия (Ti) | Диапазон мощности | Преимущества |
|---|---|---|---|
| Alfa Laval (Швеция) | T10, T14, T20, T50, TS20 | 10–5000 кВт | Крупнейший выбор типоразмеров Ti, широкий сервис в РФ, наличие на складе S22 |
| GEA (Германия) | NT-серия Ti | 20–8000 кВт | Немецкое качество, высокий k, хорошая документация для госзакупок |
| Thermowave (Германия) | TL/TH-серия Ti | 50–3000 кВт | Конкурентная цена, доступен в России |
| SWEP (Швеция) | Паяные NiBH Ti (малые) | 10–200 кВт | Компактный, для малых бассейнов и джакузи (Cl⁻ < 300 мг/л) |
| Ридан (Россия) | НН-серия (Ti по запросу) | 50–2000 кВт | Локальное производство, быстрая поставка, ЗИП в наличии |
Кожухотрубные ТО для бассейнов с Ti трубками
| Производитель | Серия | Ti трубки | Применение |
|---|---|---|---|
| ONDA (Италия) | AC / AEC серия | Ti Grade 1 трубки 9.52 мм | Специализируется на бассейнах, поставляет в Россию |
| Funke (Германия) | FPR / FPS серия | Ti Grade 1/2 трубки | Промышленные объекты, аквапарки, P до 40 бар |
| Кыштым (Россия) | ПП1, ПП2, НН кожухотрубный | Ti трубки под заказ | Отечественный производитель, документация по ГОСТ |
Типичные ошибки и советы экспертов
5 самых распространённых ошибок при выборе ТО для бассейна
- Использование AISI 304 вместо Ti — самая дорогостоящая ошибка. AISI 304 в хлорированной воде служит 2–5 лет, Ti — 20–30 лет. Экономия на покупке оборачивается многократными заменами.
- Паяный CBH с медной пайкой — медь несовместима с хлором (любая концентрация). Срок службы 1–3 года. Ошибка часто совершается при подборе для тепловых насосов (CBH широко применяется в HVAC, но не для бассейнов).
- Занижение мощности ТО — расчёт только по поддержанию T без учёта первоначального нагрева или открытого бассейна (испарение). Итог: долгий нагрев, жалобы посетителей.
- Отсутствие грязевиков на входах ТО — взвесь из системы рециркуляции бассейна забивает каналы пластинчатого ТО. Особенно актуально в первые месяцы после запуска бассейна (строительный мусор).
- Промывка соляной кислотой — HCl разрушает пассивирующий слой Ti за одну процедуру, ускоряя коррозию. Только лимонная или ортофосфорная кислота.
Советы при проектировании системы нагрева бассейна
- Всегда анализируйте воду бассейна (Cl⁻, активный хлор, pH) перед выбором материала ТО.
- Предусматривайте 100% резерв ТО для коммерческих объектов (2 параллельных аппарата по 100%).
- Устанавливайте байпасные линии для CIP без демонтажа ТО.
- Разместите манометры до и после каждого ТО — это единственный способ своевременно обнаружить засор.
- Заказывайте ЗИП (комплект прокладок) одновременно с ТО — сэкономите время при плановой замене.
- Для соляного хлоратора — только Ti Grade 1 или Grade 2, без исключений.
- Регуляр анализируйте химию воды (минимум ежемесячно) — это защищает и оборудование, и посетителей.
Объект: Рыбоводческий завод, бассейны для выращивания рыбы, V = 800 м³, Q = 900 кВт. Теплоноситель: технологический конденсат 140°C / 2 бар. Вода в бассейне: морская вода с S = 12 г/л (Cl⁻ ≈ 7000 мг/л, кроме хлора — Mg, SO₄ и другие соли).
Решение: Кожухотрубный ТО с Ti Grade 2 трубками. Конденсат 140°C — за пределом пластинчатого разборного (T_max 150°C, но с запасом не рекомендуется). Морская вода с T = 15°C — агрессивная среда, даже Ti Grade 1 проверялся на коррозионную стойкость к магниевым хлоридам.
Итог: Кожухотрубный был единственным технически обоснованным выбором — не «ошибка», а правильное инженерное решение для нестандартных условий.
Связанные материалы кластера K8
Дополнительные материалы для принятия решения по теплообменнику бассейна:
- Как выбрать теплообменник для бассейна — полный гид выбора
- Теплообменник вода-вода — типы, расчёт LMTD, выбор
- Водоводяной теплообменник — принцип работы
- Теплообменник вода-вода купить — цены, бренды
- Водяной теплообменник — обзор применений
- Теплообменники для отопления — HUB кластера K8
S22 поставляет Alfa Laval, GEA и Thermowave и помогает подобрать модель в России. Складской запас Ti-теплообменников для бассейнов T10-T50. Выбор и расчёт — бесплатно, поставка от 3 дней. Звоните: 8 800 302-58-17, или переходите в каталог.
При заказе от 500 кВт предоставляем бесплатный выезд инженера для пусконаладки в Москве и МО. Для регионов — выезд по согласованию или удалённая поддержка. Поставляем совместимую обвязку из нержавеющих материалов. Гарантия S22 на Ti-теплообменники для бассейнов — 12 месяцев.
Документация при поставке: паспорт с протоколом гидравлических испытаний, сертификат соответствия ГОСТ, инструкция по монтажу на русском языке, mill certificate на Ti материал (для госзакупок и подтверждения Ti Grade 1), инструкция по CIP-промывке с регламентом. S22 работает с юридическими лицами, ИП и физлицами по всей России.
Вопросы о выборе ТО для бассейна
Особенности монтажа и обвязки ТО для бассейна
Материалы обвязки: совместимость с хлорированной водой
При проектировании обвязки ТО для бассейна все элементы, контактирующие с водой бассейна, должны быть совместимы с хлором. Нарушение этого правила приводит к досрочному выходу арматуры и фитингов из строя, что создаёт аварийные риски.
| Элемент обвязки | Допустимые материалы | Недопустимые материалы |
|---|---|---|
| Запорная арматура (краны, задвижки) | AISI 316L нержавейка, UPVC, CPVC | Латунь, бронза (хлор разрушает цинк) |
| Фитинги и переходники | AISI 316L, полипропилен PP-R (для хол. воды) | Латунь, обычная сталь |
| Гибкие подводки (компенсаторы) | Нержавеющий сильфон AISI 316L + EPDM оплётка | Латунные оплётки |
| Манометры | Нержавеющий корпус AISI 316L, трубка Бурдона Ti | Медная трубка Бурдона |
| Термодатчики | Гильза AISI 316L, датчик PT100 | Медные гильзы |
| Насосы (сторона бассейна) | Корпус AISI 316L, крыльчатка PP или нерж. | Бронзовые крыльчатки и корпуса |
Схема обвязки пластинчатого ТО для бассейна
Рекомендуемый состав обвязки со стороны бассейна (холодная сторона):
- Механический фильтр-грязевик на входе в ТО (ячейка 0.5–0.8 мм, корпус AISI 316L, кран спуска грязи).
- Запорный кран AISI 316L перед фильтром.
- Манометр (нержавеющий, перед и после ТО) — для мониторинга засорения.
- Термометр на выходе ТО — контроль T нагрева.
- Запорный кран на выходе ТО.
- Байпасная линия с кранами для CIP-промывки без демонтажа ТО.
Подключение обвязки должно обеспечивать возможность полного отключения ТО без остановки бассейна — для плановых промывок и ревизий. На коммерческих объектах рекомендуется 2 параллельных ТО с независимой обвязкой (резервирование 100%).
Автоматизация нагрева бассейна
Современные системы нагрева бассейна автоматизируются для поддержания T по уставке. Базовая автоматика включает: регулирующий клапан на первичном контуре с электроприводом, контроллер температуры (ПИД-регулятор), датчик T на выходе ТО к бассейну. Продвинутая автоматика добавляет: учёт тепловой нагрузки, интеграцию с системой диспетчеризации здания (BMS), аварийные блокировки при перегреве или потере расхода.
Для пластинчатого ТО автоматизация проще — регулирующий клапан устанавливается на первичном контуре, вторичный контур (бассейн) работает с постоянным расходом через насос. Для кожухотрубного схема аналогична. S22 поставляет ТО в комплекте с регулирующим клапаном и контроллером по запросу — это сокращает время монтажа и упрощает пусконаладку.
