ИТП водоснабжения: теплообменник и схема ГВС
ИТП водоснабжения передаёт тепло сетевой воды контуру ГВС через теплообменник, сохраняя среды разделёнными. В состав входят теплообменное оборудование, насосы, арматура, автоматика и узлы контроля режима.
Обзор всех типов теплообменников для горячего водоснабжения: пластинчатые разборные, паяные и кожухотрубные. Чем отличаются, как выбрать, какой бренд — в одной статье.
Виды теплообменников ГВС
Для нагрева горячей воды в системах ГВС применяют несколько типов теплообменников. Каждый имеет свои преимущества и оптимальную область применения.
| Тип | k, Вт/(м²·К) | Ремонтопригодность | Давление max | Лучший для |
|---|---|---|---|---|
| Пластинчатый разборный | 3500–7000 | Высокая (разборка, пластины) | PN 10–25 | ИТП жилых домов, офисов |
| Паяный пластинчатый CBH | 3000–6000 | Низкая (замена целиком) | PN 30–45 | Мини-ТО, квартирные станции |
| Полусварной пластинчатый | 2500–5000 | Средняя (водяная сторона) | PN 10–30 | Пар первичного контура до 10 бар |

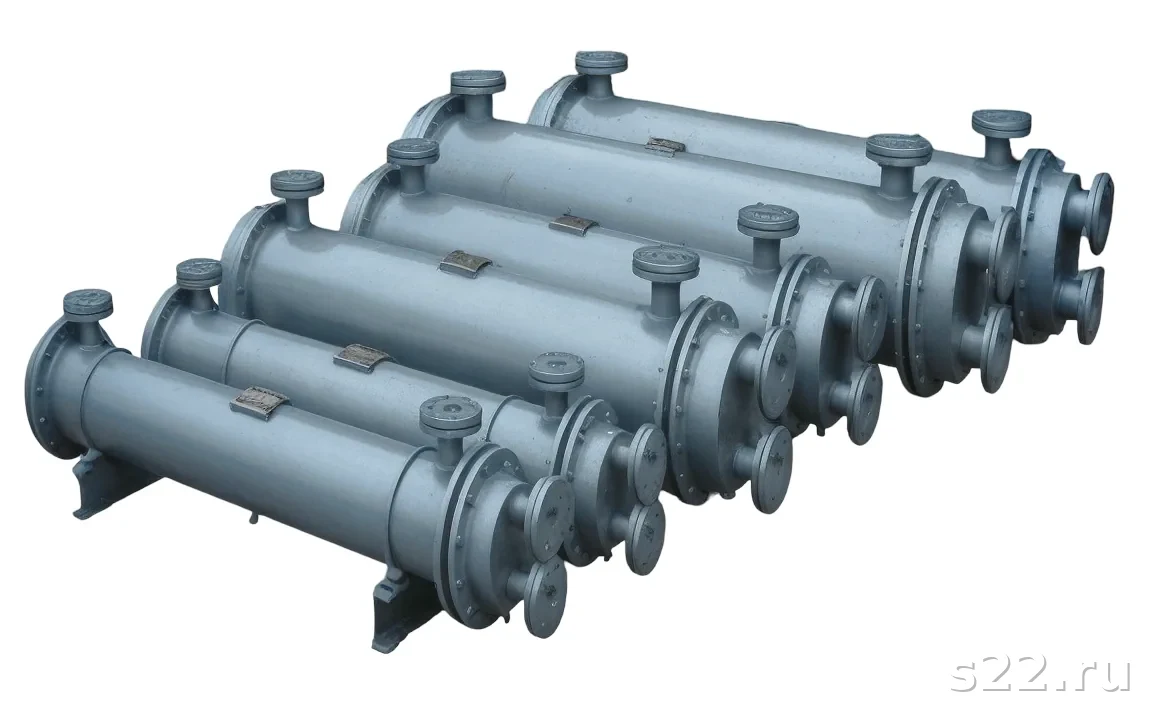

| Кожухотрубный ПП1 | 800–2500 | Средняя (чистка труб) | PN 10–63 | Паровые котельные, P свыше 16 бар |
| Спиральный | 1500–3000 | Средняя | PN 15 | Загрязнённые среды, пищевые производства |
Пластинчатый разборный — стандарт для ИТП ГВС
Пластинчатый разборный теплообменник — выбор номер один для 90%+ задач ГВС в жилых ИТП и котельных горячей воды. Гофрированные пластины создают турбулентный поток, обеспечивая высокий коэффициент теплопередачи. Разборное исполнение позволяет: чистить каждую пластину отдельно, добавлять пластины для увеличения мощности, заменять отдельные повреждённые пластины.
Конструктивные элементы разборного ТО: неподвижная плита, прижимная плита, пакет пластин, штанги и болты для стяжки, уплотнительные прокладки. Потоки движутся в чередующихся каналах в противотоке — это максимизирует LMTD и КПД теплообмена. Стандартный диапазон рабочих давлений для пластинчатых разборных аппаратов в ГВС: PN 10 (1,0 МПа) — PN 16 (1,6 МПа), что полностью перекрывает требования централизованных тепловых сетей России.
Паяный пластинчатый CBH — для мини-ТО и квартирных станций
CBH (Copper Brazed Heat Exchanger) — пластины соединены медной пайкой при высокой температуре. Получается компактный неразборный аппарат. Применяется там, где нет места для разборного ТО: мини-ИТП до 100 кВт, квартирные тепловые пункты, обвязка тепловых насосов.
Внимание: для ГВС (питьевой воды) CBH должен иметь сертификацию для питьевых систем. Медная пайка не соответствует требованиям для некоторых региональных стандартов питьевой воды. Уточняйте документацию у производителя.
Паяные аппараты производства Alfa Laval (серия CB), Danfoss (серия XB), Swep (серия B) имеют сертификаты для питьевых систем большинства стран, включая Россию. Отечественный аналог: Ридан серии РГС-паяный — сертифицирован для питьевой воды по СанПиН.
Компания S22 поставляет все типы ГВС-теплообменников со склада в Москве и под заказ с производств Alfa Laval, GEA, Ридан. Типовые сроки поставки: разборные пластинчатые — 3–5 рабочих дней, паяные CBH — 1–3 дня, кожухотрубные ПП1 — 7–14 дней.
Гарантия S22 на теплообменники ГВС: 12 месяцев с даты поставки, включая гарантию на пластины и прокладки при соблюдении условий эксплуатации (параметры теплоносителя в допуске, наличие фильтрации).
Алгоритм выбора теплообменника ГВС
Следующий алгоритм поможет систематизировать данные и прийти к правильному выбору типа и модели ТО ГВС.
Шаг 1: Определить первичный теплоноситель
| Первичный теплоноситель | Рекомендуемый тип ТО | Материал |
|---|---|---|
| Горячая вода ТЭЦ или котельной (до 130°C, до 16 бар) | Пластинчатый разборный | AISI 316L (вторичная сторона ГВС) |
| Пар насыщенный до 0,7 МПа (155°C) | Полусварной или кожухотрубный ПП1 | AISI 316L / Ст.20 |
| Пар свыше 0,7 МПа или температура выше 180°C | Кожухотрубный ПП1 | Ст.20, нержавейка трубки |
| Горячая вода, давление выше 25 бар | Кожухотрубный или специальный | По проекту |
Шаг 2: Определить тепловую нагрузку
Расчётная нагрузка ГВС определяется по нормативному расходу воды с коэффициентом одновременности:
- Жилой дом: Q = количество_квартир × 10 л/мин × K_одн × (T_гвс - T_хвс) × 1163 / 3600
- Коэффициент одновременности K_одн: до 50 квартир — 0,35, 50–100 — 0,30, 100–200 — 0,25, более 200 — 0,20
- T_гвс = 65°C, T_хвс = 8–15°C (зависит от региона)
Расход ГВС: 80 кв × 10 л/мин × 0,30 = 240 л/мин = 4 м³/ч.
Нагрузка: Q = 4 × 1163 × (65 - 10) = 256 кВт ≈ 260 кВт.
Подбор: 2 × Alfa Laval M6-MFM (рабочий + резервный), каждый 260 кВт, 50 пластин AISI 316L.
Стоимость комплекта: 2 × 85 000 руб. = 170 000 руб.
Шаг 3: Выбрать схему (одно- или двухступенчатую)
Двухступенчатая смешанная схема экономит 10–15% тепла. Применяется при Q_гвс выше 30% от общей нагрузки ИТП. Для небольших ИТП (до 500 кВт суммарно) — одноступенчатая параллельная схема проще в монтаже и эксплуатации.
Шаг 4: Предусмотреть резервирование
Для жилых домов — два одинаковых аппарата. Для коммерческих объектов (офис, склад) — возможен один аппарат с байпасом. Для гостиниц и спортивных комплексов — обязательное резервирование (ГВС критически важна для работы).
Обслуживание разных типов ГВС-теплообменников
Пластинчатый разборный
Наиболее гибкий в обслуживании. CIP-промывка раз в 2–5 лет (зависит от жёсткости воды). Механическая промывка при разборке — раз в 10–15 лет. Прокладки EPDM — раз в 8–12 лет. Возможна замена только повреждённых пластин без полной разборки (при отсутствии коррозии).
Паяный CBH
Труднее в обслуживании: CIP-промывка возможна, но с осторожностью (медная пайка чувствительна к кислотным реагентам). Механическая чистка невозможна. При пробое пластины или пайки — замена аппарата целиком. Ресурс при правильной эксплуатации: 10–15 лет.
Кожухотрубный ПП1
Механическая чистка трубок ёршиком через 3–5 лет. Трубная сторона (теплоноситель) чистится при вскрытии крышки. Кожух (пар или вода) — химическая промывка или механическая через люки. Трубная решётка и трубки при наработке ресурса — замена секциями.
| Операция | Пластинчатый разборный | Паяный CBH | Кожухотрубный |
|---|---|---|---|
| Первоначальная стоимость аппарата | 85 000–120 000 руб. | 45 000–80 000 руб. | 150 000–250 000 руб. |
| CIP-промывки за 15 лет (3 раза) | 60 000 руб. | 45 000 руб. (с осторожностью) | 75 000 руб. |
| Замена прокладок (1 раз) | 15 000–25 000 руб. | Не применимо (замена аппарата) | Не применимо |
| Аварийная замена пластины/аппарата | 5 000–12 000 руб. (1 пластина) | 45 000–80 000 руб. (весь аппарат) | 30 000–80 000 руб. (секция труб) |
| Итого за 15 лет | 160 000–230 000 руб. | 200 000–280 руб. (с заменой) | 280 000–420 000 руб. |
Бренды ГВС-теплообменников: что выбрать
| Бренд | Страна | Серии для ГВС | Позиционирование |
|---|---|---|---|
| Alfa Laval | Швеция | M3, M6, M10, M15, MA30 | Мировой лидер, максимальный ассортимент ЗИП |
| GEA | Германия | NT50L, NT100L, NT150L | Широкие каналы, меньше засоряются при загрязнённой воде |
| Thermowave | Германия | TL10, TL15, TL20 | Надёжность, немецкое качество, долгий ресурс |
| ONDA | Италия | W35, W50, W65 | Доступная цена при хорошем качестве |
| Ридан | Россия | НН-10А, НН-15А, НН-20А | Короткие сроки поставки, отечественное производство |
| Kelvion (GEA бывшая) | Германия | NH100, NH160 | Широкий диапазон мощностей |
Alfa Laval M6-MFM (AISI 316L): Цена ~85 000 руб. ЗИП: прокладки на складе S22. Ресурс пластин: 20+ лет. Международная сервисная сеть. Расчёт в LACT (точная программа).
Ридан НН-10А (AISI 316L): Цена ~60 000 руб. (–30%). ЗИП: российское производство. Ресурс: 15+ лет. Поставка 1–2 рабочих дня. Расчёт по каталогу.
Рекомендация S22: Для государственных программ и крупных застройщиков — Alfa Laval (международная документация). Для коммерческих проектов с ограниченным бюджетом — Ридан (экономия без потери качества).
Материалы пластин: AISI 304 vs AISI 316L vs Ti
Для теплообменников ГВС материал пластин определяет коррозионную стойкость, ресурс и допустимость применения в системах питьевого водоснабжения. Неправильный выбор материала — главная причина преждевременного выхода ТО из строя.
| Материал | Cr/Ni/Mo, % | Стойкость к Cl⁻ | Разрешён для питьевой воды | Относительная стоимость |
|---|---|---|---|---|
| AISI 304 (1.4301) | 18Cr/8Ni/0Mo | До 100 мг/л Cl⁻ | Да (СЭЗ Роспотребнадзора) | 1,0× |
| AISI 316L (1.4404) | 17Cr/12Ni/2.5Mo | До 300 мг/л Cl⁻ | Да (СЭЗ) | 1,3× |
| AISI 316L + электрополировка | 17Cr/12Ni/2.5Mo | До 500 мг/л Cl⁻ | Да (СЭЗ) | 1,5× |
| Титан Grade 1 (Ti-0.15Pd) | 99,5% Ti | Свыше 1000 мг/л Cl⁻ | Да | 4,0–5,0× |
| Никель 200 | 99% Ni | Щёлочи, горячие концентрированные | Нет (промышленность) | 6,0× |
Хлориды — главный враг нержавеющей стали. AISI 304 при концентрации Cl⁻ свыше 100 мг/л склонна к питтинговой и щелевой коррозии в условиях ГВС (T = 60–65°C ускоряет процесс). В Москве и большинстве городов ЦФО концентрация Cl⁻ в водопроводной воде: 20–80 мг/л — AISI 304 приемлема. В южных регионах (Краснодар, Ставрополь): 100–250 мг/л — обязателен AISI 316L.
Санитарно-эпидемиологическое заключение (СЭЗ)
Теплообменник для ГВС (питьевой воды) обязан иметь СЭЗ Роспотребнадзора — документ, подтверждающий, что материалы аппарата соответствуют требованиям СанПиН 2.1.4.1074-01 для контакта с питьевой водой. S22 поставляет теплообменники только с действующими СЭЗ. При госзакупках и сдаче ИТП в эксплуатацию СЭЗ является обязательным документом.
Качество воды и защита от накипи в ГВС-теплообменниках
Накипь — главная причина снижения КПД и преждевременного выхода из строя теплообменников ГВС. Слой накипи 1 мм снижает теплопередачу на 5–10%, 3 мм — на 20–30%. При этом давление первичного контура растёт, что дополнительно нагружает прокладки.
| Жёсткость воды, мг-экв/л | Оценка | Рост накипи за год (при T=65°C) | Рекомендация |
|---|---|---|---|
| До 2,0 | Мягкая | 0,05–0,1 мм/год | CIP раз в 5–7 лет |
| 2,0–4,0 | Средняя | 0,1–0,3 мм/год | CIP раз в 3–4 года |
| 4,0–7,0 | Жёсткая | 0,3–0,8 мм/год | CIP раз в 1–2 года + умягчитель |
| Свыше 7,0 | Очень жёсткая | Свыше 0,8 мм/год | Умягчитель обязателен |
Методы защиты от накипи
- Натрий-катионитовое умягчение — умягчает воду до 0,1 мг-экв/л. Стоимость установки: 80 000–200 000 руб. Окупаемость: 3–5 лет от экономии на CIP.
- Дозирование ингибиторов накипи — дозирующий насос + ингибитор в холодную воду на входе. Снижает скорость накипеобразования в 2–3 раза. Стоимость оборудования: 40 000–80 000 руб.
- Магнитные обработчики воды — изменяет кристаллическую структуру накипи (не прилипает к стенкам). Эффективность дискутируется. Низкая стоимость: 15 000–30 000 руб.
- Электромагнитная обработка — индуктивные катушки на трубе. Электропотребление 5–20 Вт. Эффективность при жёсткости до 4 мг-экв/л.
CIP-промывка ГВС-теплообменника
CIP (Cleaning In Place) — промывка теплообменника без разборки циркуляцией реагента. Для ГВС-теплообменников применяют только реагенты, одобренные для питьевых систем.
- Раствор лимонной кислоты 3–5% — растворяет карбонатную накипь. Контактное время: 2–4 часа при T=40–50°C. Разрешён для питьевых систем.
- Раствор уксусной кислоты 5–10% — более мягкий, подходит при тонкой накипи. Контактное время: 4–6 часов.
- Пищевая фосфорная кислота 3% — эффективна при смешанных отложениях (карбонат + фосфат). Разрешена для питьевых систем.
Монтаж и пуско-наладка теплообменников ГВС
Типовая обвязка ГВС-теплообменника в ИТП
| Элемент | Позиция | Назначение |
|---|---|---|
| Фильтр-грязевик (сетка 500 мкм) | Первичный контур, вход | Защита пластин от механических частиц |
| Фильтр механический 100 мкм | Вторичный контур (ГВС), вход | Защита от ржавчины водопроводной сети |
| Регулирующий клапан с приводом | Первичный контур, вход | Поддержание T_ГВС = 60–65°C |
| Циркуляционный насос ГВС | Вторичный контур | Циркуляция горячей воды (против застоя) |
| Термометры (Pt100) | Все 4 штуцера ТО | Контроль температур на входе/выходе |
| Манометры | Все 4 штуцера ТО | Контроль давлений, ΔP по первичному и вторичному |
| Запорная арматура (шаровые краны) | Все 4 штуцера ТО | Отключение аппарата для обслуживания |
| Штуцеры CIP (Ду 15–25) | Перемычки на входе/выходе | Подключение CIP-станции без демонтажа |
Ключевые требования при монтаже
- Противоточная схема подключения: горячий теплоноситель входит там, где выходит нагретая ГВС — обязательное условие для максимального КПД.
- Установка аппарата в вертикальном положении или под углом 15–30° — обеспечивает отвод воздуха без воздушных пробок.
- Зазор для обслуживания: 0,8–1,0 м со стороны прижимной плиты (для извлечения пластин при разборке).
- Давление ГВС (вторичный контур) должно быть ниже давления теплоносителя (первичный контур) на 0,05–0,1 МПа: при нарушении пластины теплоноситель пойдёт в ГВС, а не обратно.
- Термоизоляция корпуса ТО: снижает тепловые потери до 2–5%, защищает от конденсата.
1. Гидравлическое испытание давлением 1,25 × P_рабочее (выдержка 30 мин). Проверка на течи и деформации.
2. Промывка первичного контура от монтажного мусора и окалины (при новом ИТП).
3. Промывка вторичного контура (ГВС) — сброс первых 3 объёмов трубопровода.
4. Проверка расходов: измерение G₁ и G₂ с помощью ультразвуковых расходомеров, сравнение с проектными данными.
5. Тепловые испытания: замер T на 4 штуцерах, расчёт фактического k и сравнение с паспортным (не менее 90%).
6. Настройка регулятора T: выход на T_ГВС = 63±1°C в режиме максимального водоразбора.
7. Составление акта ПНР с указанием паспортных и фактических характеристик.
Нормативные документы для ГВС-теплообменников
Проектирование, монтаж и эксплуатация теплообменников ГВС регулируются рядом нормативных актов. Знание нормативной базы необходимо при сдаче ИТП в эксплуатацию, госзакупках и проверках Ростехнадзора.
| Документ | Область применения |
|---|---|
| СП 41-101-95 | Проектирование ИТП. Требования к резервированию ГВС, схемам включения |
| СанПиН 2.1.3684-21 | Санитарно-эпидемиологические требования к ГВС: T не ниже 60°C, Legionella, хлор |
| СНиП 41-02-2003 (СП 124.13330.2012) | Тепловые сети: параметры теплоносителя первичного контура |
| СП 30.13330.2020 | Внутренний водопровод: нормы расхода ГВС по типам зданий |
| ГОСТ Р 52945-2008 | Аппараты теплообменные пластинчатые: технические условия |
| ФЗ-261 от 23.11.2009 | Обязательный приборный учёт тепловой энергии в ИТП МКД |
| ГОСТ 31861-2012 | Вода питьевая: методы определения содержания хлоридов |
| ПП РФ №354 | Правила оказания коммунальных услуг: T ГВС 60–75°C, допустимые отклонения |
Ответственность за температурный режим ГВС
ПП РФ №354 устанавливает: температура ГВС в точке разбора — не ниже 60°C и не выше 75°C. Отклонение T ГВС ниже нормы даёт потребителям право на перерасчёт платы. Ответственность за поддержание T лежит на управляющей компании. Правильно настроенный регулятор T + исправный теплообменник — гарантия соблюдения норм.
Требования Ростехнадзора к ГВС-теплообменникам
Теплообменные аппараты с давлением выше 0,07 МПа (0,7 бар) подпадают под действие ФНП ОРПД (Федеральные нормы и правила в области промышленной безопасности для оборудования под давлением). Для стандартных ИТП с давлением 6–10 бар: регистрация в Ростехнадзоре не требуется (до 0,07 МПа на вторичном контуре ГВС). При давлении выше 0,07 МПа — обязательные периодические освидетельствования раз в 4 года.
Паспорт сосуда под давлением (для кожухотрубных аппаратов) и документация о соответствии ТР ТС 032/2013 — обязательны при пуско-наладке и госзакупках. Для пластинчатых аппаратов в стандартных ИТП (давление менее 16 бар, T менее 130°C) достаточно технического паспорта и СЭЗ. S22 предоставляет полный комплект разрешительной документации для государственных и коммерческих объектов.
При проектировании ИТП с теплообменниками ГВС важно учитывать требования к межосевому расстоянию присоединений, ориентации входных/выходных патрубков и площади для обслуживания согласно СП 41-101-95. Правильный выбор типоразмера аппарата на стадии проектирования исключает необходимость замены при сдаче объекта.
Объект: ИТП жилого дома, Q_ГВС = 200 кВт, жёсткость воды 5 мг-экв/л.
Без защиты от накипи: За 3 года — слой накипи 1,0–1,2 мм. Снижение k на 15%. Для поддержания T_ГВС=65°C расход первичного теплоносителя вырастает на 18%. Переплата: 18% × 200 кВт × 5000 ч/год × 2 000 руб./Гкал = 36 000 руб./год.
С умягчителем: Жёсткость после умягчителя 0,1 мг-экв/л. Накипи нет. Стоимость умягчителя: 90 000 руб. Окупаемость: 90 000 / 36 000 = 2,5 года.
Итог: Инвестиция в умягчитель воды возвращается за 2–3 года, далее — чистая экономия.
Частые вопросы о теплообменниках ГВС
Подобрать теплообменники ГВС для вашего ИТП
Расчёт мощности, выбор типа и бренда, комплектация с резервным аппаратом — бесплатно за 2 часа
Заявка отправлена! Инженер свяжется в течение 2 часов.
Теплообменники для других систем — материалы кластера K8
Кластер K8 «Применение и отрасли» объединяет статьи по всем областям применения теплообменного оборудования. Если вас интересует не только ГВС, ознакомьтесь с другими материалами.
- Теплообменники для отопления — полный обзор применения в системах отопления зданий
- Теплообменники для котельной — выбор ТО для котельных на газе, паре, твёрдом топливе
- Теплообменник для котла — связка котёл–теплообменник, расчёт, материалы
- Теплообменник для горячей воды — накипь, легионелла, нормативы для ГВС
- Теплообменник ГВС — одноступенчатые и двухступенчатые схемы нагрева
- Водоводяной теплообменник — применение в вода-вода системах
- Теплообменник вода-вода — технические аспекты и сравнение типов
Типичные вопросы при выборе ТО ГВС от наших клиентов
За 10 лет работы инженеры S22 выработали чёткий подход к подбору. Вот наиболее частые запросы и краткие ответы:
- «Нужен ТО на 150 кВт для жилого дома» — 2 × Ридан НН-10А или 2 × Alfa Laval M3 (зависит от жёсткости воды и бюджета). Расчёт за 2 часа.
- «Теплообменник установлен, но ГВС не греет выше 55°C» — как правило, накипь (снижение k) или неверная схема подключения (попуток вместо противотока). Диагностика за 1 рабочий день.
- «Течёт теплообменник ГВС — что делать?» — Срочная замена прокладок. S22 осуществляет аварийное обслуживание в Москве. Ремонт за 4–6 часов.
- «Можно ли увеличить производительность существующего ТО?» — Для разборного аппарата — добавляем пластины. Для паяного — только замена на более мощный.
- «Хотим заменить кожухотрубный ПП1 на пластинчатый» — Возможно при давлении до 16 бар. Экономия площади 60%, снижение затрат на обслуживание 40%. Проектируем замену.
Что входит в ИТП ГВС
Схема включает теплообменник, регулирующий клапан, насосное оборудование, фильтры, обратные линии и средства измерения. Состав зависит от нагрузки здания, режима потребления и параметров теплосети.
Как выбрать схему
Сопоставляют расходы, температуры и давление сетевого и водяного контуров. Для многоквартирного дома отдельно проверяют циркуляцию, точки разбора и работу автоматики.
