1. Роль уплотнений в работе теплообменника
В разборном пластинчатом теплообменнике уплотнение — не вспомогательная деталь, а конструктивный элемент, без которого аппарат не может работать. Уплотнение одновременно герметизирует каналы, формирует маршрут потоков и компенсирует неровности пластин.
При неправильном выборе материала уплотнения или нарушении монтажа последствия неизбежны: аварийная течь, смешение сред, остановка производства. Почему течёт пластинчатый теплообменник — в большинстве случаев ответ связан именно с уплотнениями.
Понимание принципа работы пластинчатого теплообменника помогает осознать, почему уплотнения работают сразу с двумя рабочими средами: через чётные каналы идёт горячий теплоноситель, через нечётные — холодный. Каждое уплотнение граничит с обоими потоками и должно быть совместимо с ними обоими.
2. Виды уплотнений для теплообменников
2.1. По материалу
Пять основных материалов охватывают практически все применения в промышленности. Подробный разбор каждого материала — в статье подбор уплотнений для теплообменника.

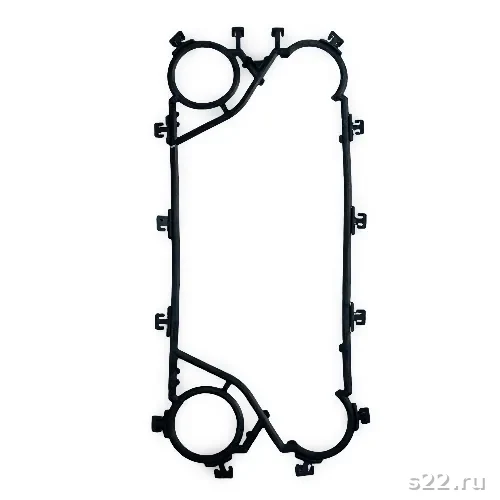

2.2. По типу крепления в пазу пластины
| Характеристика | Клипсовые (snap-on) | Приклеенные (glued) |
|---|---|---|
| Фиксация | Механическая защёлка | Специальный клей |
| Монтаж | Быстрый, без химии | Требует подготовки поверхности и времени |
| Демонтаж | Лёгкий, механически | Растворитель для удаления клея |
| Повторное использование | До 3–5 разборок | Нет (клей одноразовый) |
| Вибростойкость | Умеренная | Высокая |
| Рабочее давление | До 25 бар | До 40+ бар |
| Применение | Большинство современных ТО | Старые модели, тяжёлые условия |
3. Характеристики материалов уплотнений
Выбор материала — критически важное решение. Как проверить, что материалы подобраны правильно — отдельная методика. Здесь — сравнительная характеристика пяти основных материалов.
| Материал | Темп. диапазон | Твёрдость Shore A | Ресурс | Относит. цена |
|---|---|---|---|---|
| NBR | −20...+120 °C | 60–75 | 5–7 лет | Базовая |
| EPDM | −40...+150 °C | 65–75 | 7–10 лет | Базовая |
| HNBR | −30...+150 °C | 65–75 | 7–10 лет | +30–60% |
| Viton (FKM) | −20...+200 °C | 70–80 | 10–15 лет | +300–500% |
| PTFE | −200...+260 °C | Н/П (жёсткий) | 3–5 разборок | Высокая |
4. Таблица совместимости уплотнений со средами
Условные обозначения: ✓ Пригоден — рекомендуется; ~ Условно — с ограничениями; ✗ Не пригоден — не применять.
| Рабочая среда | NBR | EPDM | HNBR | Viton | PTFE |
|---|---|---|---|---|---|
| Холодная/тёплая вода | ✓ | ✓ | ✓ | ~ | ✓ |
| Горячая вода (до 120°C) | ✓ | ✓ | ✓ | ~ | ✓ |
| Водяной пар | ✗ | ✓ | ✓ | ✗ | ✓ |
| Гликоль / антифриз | ~ | ✓ | ~ | ✓ | ✓ |
| Минеральные масла | ✓ | ✗ | ✓ | ✓ | ✓ |
| Синтетические масла PAO/POE | ~ | ✗ | ✓ | ✓ | ✓ |
| Слабые кислоты (pH 4–6) | ~ | ~ | ~ | ✓ | ✓ |
| Концентрированные кислоты | ✗ | ✗ | ✗ | ✓ | ✓ |
| Щелочи | ~ | ✓ | ~ | ✓ | ✓ |
| Пищевые среды (FDA) | ~ | ~ | ~ | ~ | ✓ |
5. Алгоритм подбора уплотнений для теплообменника
Комплексный подбор пластин и прокладок требует системного подхода. Для уплотнений алгоритм следующий:
- Определите модель теплообменника по шильдику (серийный номер, год выпуска, модель). Геометрия уплотнения уникальна для каждой модели.
- Выявите рабочие среды обоих контуров — не только основную, но и вторичную. Проверьте состав ингибиторов коррозии и антифризов.
- Определите максимальные температуры на входе каждого контура. Ориентируйтесь на максимальные значения, включая пиковые режимы, а не средние.
- Проверьте тип крепления существующих прокладок — клипсовые или приклеенные. Тип менять нельзя без замены пластин.
- Проверьте совместимость выбранного материала с обеими средами по таблице.
- Закажите с документацией — сертификат стойкости, паспорт на материал.
Вода/пар + отопление → EPDM или HNBR.
Масло + вода → NBR (до 120°C) или Viton (выше 120°C).
Агрессивная химия → Viton или PTFE.
Пищевые среды (FDA) → EPDM или PTFE с FDA-сертификатом. ↑ К оглавлению
6. Монтаж уплотнений: правила и типичные ошибки
Правильный монтаж критичен для герметичности. Типичные ошибки при замене уплотнений разобраны подробно в отдельной статье. Здесь — ключевые правила.
6.1. Подготовка
- Очистите пазы от остатков старых прокладок и загрязнений
- Проверьте геометрию пластин — нет ли коррозии или деформаций по краю паза
- Убедитесь в отсутствии истёкшего срока хранения у новых уплотнений
6.2. Установка клипсовых уплотнений
- Нанесите тонкий слой силиконовой смазки на боковые поверхности прокладки
- Начинайте защёлкивание с прямых участков, затем углы
- Убедитесь, что прокладка лежит в пазу равномерно, без перекосов
6.3. Сборка пакета и затяжка
- Собирайте пакет, соблюдая ориентацию каждой второй пластины
- Стягивайте болты равномерно крест-накрест, в 3–4 прохода
- Контролируйте размер L по паспорту после каждого прохода
- Не ориентируйтесь только на момент затяжки — главный критерий размер L
7. Когда и как заменять уплотнения
Замена уплотнений теплообменника: когда и как — в отдельной статье. Ключевые триггеры:
Плановая замена: NBR/EPDM — каждые 5–7 лет, Viton — каждые 10–15 лет. При каждой разборке для чистки — превентивная замена рекомендуется независимо от срока.
Внеплановая замена при: видимых течах по краям пакета; росте перепада давления более 15–20%; снижении тепловой мощности; смешении сред; после гидроударов.
Правило комплектной замены: при разборке меняйте все уплотнения пакета, не только повреждённые. Частичная замена создаёт неравномерное давление — новая течь через 6–12 месяцев гарантирована. Срок службы уплотнений и методы его продления — в отдельной статье.
8. Уплотнения для основных брендов теплообменников
Геометрия уплотнений специфична для каждого производителя и модели. Основные бренды, для которых поставляем уплотнения:
| Производитель | Основные модели | Материалы уплотнений | Тип крепления |
|---|---|---|---|
| Alfa Laval | M3, M6, M10, M15, M20, T2, T5 | NBR, EPDM, Viton, PTFE | Клипсовые |
| Sondex | S4, S9, S19, S21, S47 | NBR, EPDM, Viton, EPDM-P | Клипсовые |
| GEA (APV) | N25, N35, N50, A055, A085 | NBR, EPDM, Viton | Клипсовые / приклеенные |
| Funke | FP 05, FP 10, FP 22, FP 40 | NBR, EPDM, Viton, PTFE | Клипсовые |
| Tranter | GX-12, GX-26, GX-51, GX-91 | NBR, EPDM, Viton | Клипсовые |
| КС (S22) | КС-30, КС-50, КС-100, КС-150 | NBR, EPDM, Viton, HNBR | Клипсовые |
9. Кейсы из практики
Объект: компрессорная станция, теплообменник масло-вода Alfa Laval M15.
Проблема: после замены прокладок аппарат дал течь через 48 часов эксплуатации.
Причина: сервисная компания заказала EPDM вместо NBR (перепутали при заказе). EPDM набух в минеральном масле и вышел из пазов.
Решение: экстренная замена на NBR. Дополнительные затраты: 2 незапланированные остановки компрессора + повторный ремонт = 180 000 руб. Цена ошибки при заказе уплотнений по материалу.
Объект: жилой комплекс, ЦТП, теплообменник с EPDM, система ГВС и отопление.
Проблема: через 5 месяцев после плановой замены прокладок — течи. EPDM набух и деформировался.
Причина: управляющая компания ввела ингибитор коррозии Cortec VpCI-649 на масляной основе. Это несовместимо с EPDM.
Решение: смена ингибитора на водорастворимый (NALCO 2000) + замена прокладок на HNBR. Работает 2,5 года без проблем.
Объект: молочный завод, пастеризационная линия, теплообменник Funke FP 22.
Проблема: периодическое загрязнение продукта — запах и привкус резины. EPDM-прокладки выделяли пластификаторы при 90°C.
Решение: переход на PTFE с FDA-сертификатом. Продукт остаётся чистым, уплотнения работают уже 4 года без замены. Стоимость выросла в 3 раза, но претензии от Роспотребнадзора исключены.
