Зачем каучук в теплообменниках
Прокладки пластинчатых теплообменников работают в условиях постоянного сжатия, перепадов давления и температуры. Каучуки идеальны для этой задачи: они упруги, сохраняют уплотняющее усилие при деформации и восстанавливают форму после разгрузки. В отличие от металлических прокладок, каучук не требует точного доведения уплотняемых поверхностей.
Разные марки каучука принципиально отличаются по химической стойкости. Нет универсального каучука, который одинаково хорошо работал бы в масле и воде, в щёлочи и кислоте. Именно поэтому подбор уплотнения под рабочую среду — первый и важнейший шаг при выборе прокладок.
Ошибка в выборе материала стоит дорого: через 2-6 месяцев начинаются течи, прокладки набухают или разрушаются. Правильный выбор, напротив, обеспечивает нормативный срок службы уплотнений — 5-15 лет в зависимости от марки и условий.
- Химический состав среды — масло, вода, пар, кислота, щёлочь, растворитель
- Рабочая температура — максимальная и минимальная в цикле
- Давление и режим — постоянное или циклическое, гидроудары
NBR: нитрил-бутадиеновый каучук
NBR (нитрил-бутадиеновый каучук) — самый широко применяемый материал прокладок для промышленных теплообменников. Его главное достоинство — высокая стойкость к нефтепродуктам, маслам, жирам и неполярным углеводородам.
Характеристики NBR
- Рабочая температура: от -30°C до +120°C
- Предельная кратковременная температура: до +135°C
- Содержание акрилонитрила: 18-50% (влияет на маслостойкость и морозостойкость)
- Твёрдость: 40-90 Shore A (для ПТО — 60-75 Shore A)
- Относительное удлинение: 200-600%
NBR широко применяют в контурах охлаждения с маслосодержащим теплоносителем, в гидравлических системах, установках нефтепереработки. Важно: при содержании акрилонитрила выше 36% маслостойкость максимальна, но морозостойкость снижается. Для северных условий выбирают NBR с низким содержанием ACN.
- Горячей водой и паром (набухает, разрушается)
- Концентрированными кислотами (серная, соляная, азотная)
- Кетонами (ацетон, MEK)
- Ароматическими и хлорированными растворителями
- Озоном (разрушается при длительном хранении без защиты)
EPDM: этиленпропиленовый каучук
EPDM (этиленпропилен-диеновый мономер) — стандарт для систем горячего водоснабжения, отопления и паровых контуров. Его молекулярная структура не содержит двойных связей в основной цепи, что обеспечивает отличную стойкость к воде, пару, кислороду и UV-излучению.
Характеристики EPDM
- Рабочая температура: от -40°C до +150°C
- В паре: до +160°C кратковременно
- Стоек к воде, пару, щелочам, слабым кислотам
- Хорошая озоностойкость и UV-стойкость
- Срок службы при нормальных условиях: 7-10 лет
EPDM применяют в системах ГВС и ЦО, паровых стерилизаторах, пищевой промышленности (пищевой EPDM одобрен FDA и REACH), хладоновых установках. Для разборных пластинчатых теплообменников в тепловых сетях EPDM — выбор по умолчанию.
- Нефтепродуктами, маслами, бензином (сильное набухание)
- Концентрированными ароматическими растворителями
- Хлорированными растворителями
HNBR: гидрированный нитрил
HNBR (Hydrogenated NBR) получают гидрированием NBR — насыщением двойных связей водородом. Это делает полимерную цепь более термически и химически стабильной. HNBR занимает промежуточное положение между NBR и Viton: лучше NBR по температуре и окислительной стойкости, но дешевле Viton.
Преимущества HNBR над NBR
- Рабочая температура: до +150°C (против +120°C у NBR)
- Высокая стойкость к горячим нефтепродуктам и сероводороду
- Устойчивость к кислороду в теплоносителе
- Лучшая механическая прочность при высоких температурах
- Стойкость к озону и UV-излучению
HNBR применяют в нефтегазовой промышленности, геотермальных установках, системах с кислородным загрязнением теплоносителя. Проверить совместимость материалов можно через таблицы производителя или обратившись к нашим инженерам.
Таблица совместимости каучуков со средами
| Среда | NBR | EPDM | HNBR | Viton |
|---|---|---|---|---|
| Вода (до +90°C) | ⚠ Допустимо | ✅ Отлично | ⚠ Допустимо | ✅ Отлично |
| Пар (до +150°C) | ❌ Нельзя | ✅ Отлично | ❌ Нельзя | ⚠ Допустимо |
| Минеральные масла | ✅ Отлично | ❌ Нельзя | ✅ Отлично | ✅ Отлично |
| Нефтепродукты | ✅ Отлично | ❌ Нельзя | ✅ Отлично | ✅ Отлично |
| Слабые кислоты | ⚠ Проверить | ✅ Хорошо | ⚠ Проверить | ✅ Отлично |
| Щёлочи | ⚠ Проверить | ✅ Отлично | ⚠ Проверить | ✅ Хорошо |
| Фреон / хладагенты | ⚠ Зависит от типа | ✅ Хорошо | ✅ Хорошо | ✅ Отлично |
| Ацетон / кетоны | ❌ Нельзя | ✅ Хорошо | ❌ Нельзя | ❌ Нельзя |
| H2S (сероводород) | ⚠ Ограниченно | ❌ Нельзя | ✅ Хорошо | ✅ Хорошо |
Твёрдость и геометрия каучуковых прокладок
Для прокладок пластинчатых теплообменников критична не только марка каучука, но и физические характеристики готового изделия. Ключевой параметр — твёрдость по Шору А (Shore A).
Требования к твёрдости
Стандартная твёрдость прокладок ПТО: 60-75 Shore A. Мягкие прокладки (ниже 55 Shore A) выдавливаются под рабочим давлением. Жёсткие (выше 80 Shore A) не компенсируют микронеровности поверхности пластин и дают течь при минимальной затяжке.
- Твёрдость Shore A — проверяют твердомером (отклонение не более ±5 ед.)
- Геометрия — соответствие чертежу по толщине (±0,1 мм) и периметру
- Внешний вид — нет пузырей, трещин, расслоений, разнотолщинности
- Маркировка — наличие марки материала и даты изготовления
Влияние геометрии на герметичность
Прокладки должны точно соответствовать геометрии канавок пластин. Слишком узкая прокладка не перекрывает уплотняемую площадь, слишком широкая — деформируется неравномерно. При поставке уточняйте модель теплообменника (Alfa Laval, Sondex, GEA и т.д.) — для каждой модели геометрия индивидуальна.
Подробнее о правилах выбора пластин и прокладок под конкретную модель — в статье как выбрать пластины и прокладки.
Монтаж каучуковых прокладок
Правильный монтаж не менее важен, чем правильный выбор материала. Типичные ошибки монтажа снижают ресурс даже качественных прокладок вдвое.
Клеевой монтаж (Glued gaskets)
Ряд производителей (особенно старые модели ПТО) требует приклейки прокладок к пластинам специальным теплостойким клеем. Применяют клеи Loctite 406, Permabond 731 или фирменные клеи производителей (Tranter, APV).
- Обезжирить поверхность пластины и прокладки изопропанолом
- Нанести клей тонким равномерным слоем
- Выдержать открытое время (2-5 мин для Loctite 406)
- Прижать прокладку по всему периметру и выдержать 24 ч при 20°C (или 1 ч при 60°C)
- Повторное использование клеевых прокладок невозможно

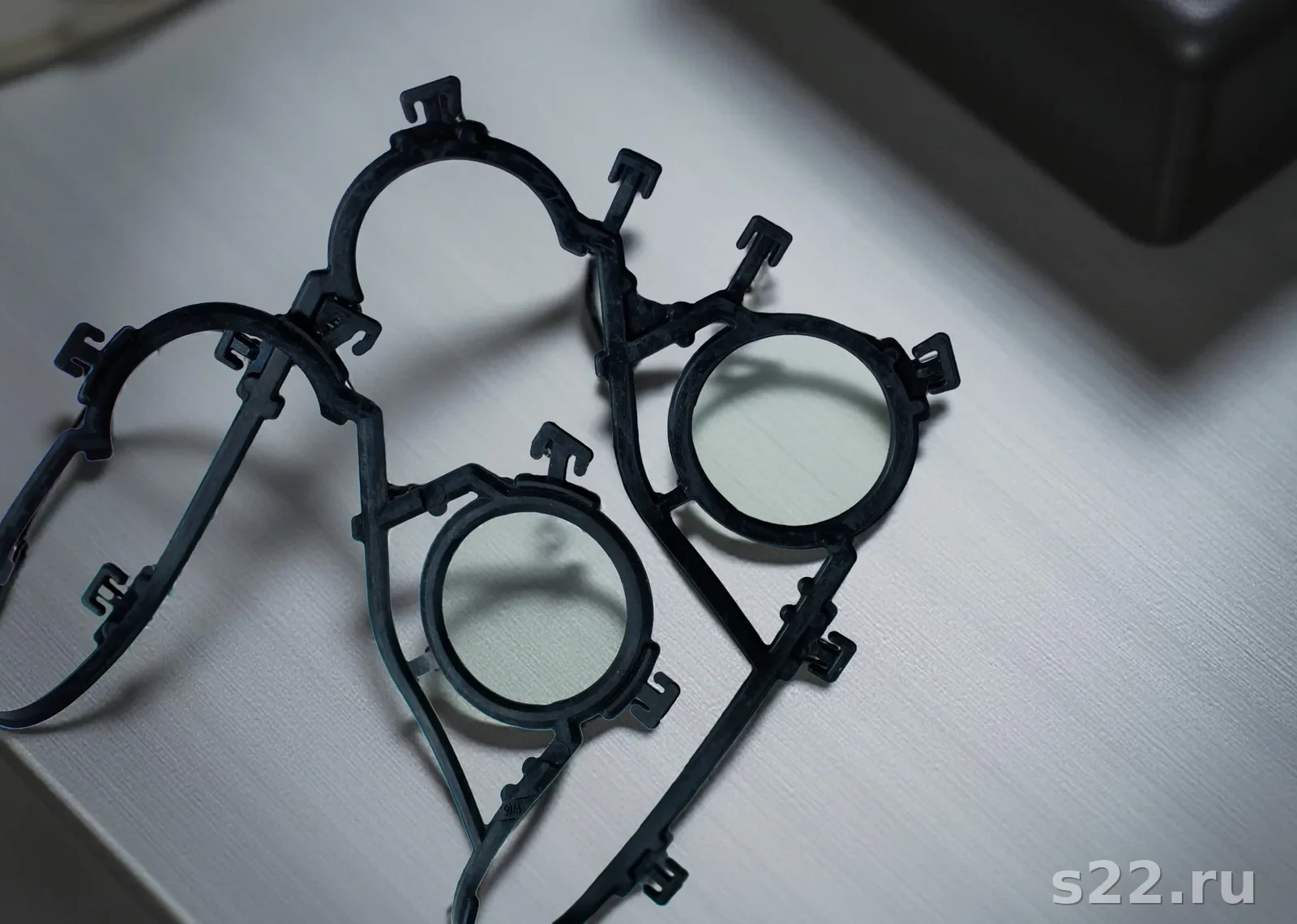

Clip-on монтаж (без клея)
Современные конструкции прокладок (Clip-on, Lock-in) фиксируются в пазах пластин механически — без клея. Это ускоряет замену уплотнений теплообменника и допускает повторную установку прокладок после разборки.
Контроль размера L при сборке
После сборки пакета измеряют размер L — расстояние между опорными плитами теплообменника. Размер L должен соответствовать заводской спецификации. Недотяжка → течь. Перетяжка → необратимая деформация прокладок и повреждение пластин. Отклонение допускается не более ±2 мм от номинала.
Гайки стяжных болтов затягивают крест-накрест, поочерёдно, в 3-4 прохода до достижения номинального размера L. Не допускается перекос рамы более 1 мм по диагонали.
Типичные ошибки при выборе каучука
Ошибка 1: NBR в системах ГВС
Нитриловые прокладки в системах горячего водоснабжения — одна из самых частых ошибок. NBR несовместим с горячей водой. Набухание начинается уже через 2-4 месяца. Используйте EPDM.
Ошибка 2: EPDM в масляном контуре
EPDM сильно набухает в нефтепродуктах и маслах — потеря герметичности через несколько недель. Для масляных систем — только NBR или HNBR.
Ошибка 3: смешение прокладок разных материалов
При частичной замене в пакет попадают прокладки разных марок с разными коэффициентами сжатия. Результат — неравномерная затяжка и неминуемые течи. Заменяйте все прокладки одновременно. Подробнее в статье об ошибках при замене уплотнений.
Ошибка 4: аналоги с нарушенной геометрией
Дешёвые аналоги часто отличаются на 0,3-0,5 мм по толщине и имеют неправильную твёрдость. Это ведёт к течи или повреждению пластин. Требуйте сертификаты и размерные карты. О рисках аналогов — в статье оригинальные и аналоговые прокладки.
Ошибка 5: игнорирование срока хранения
Каучуковые прокладки деградируют при хранении — особенно NBR. Прокладки старше 5 лет (NBR) или 7 лет (EPDM) с даты изготовления не устанавливают даже при удовлетворительном внешнем виде. Всегда проверяйте дату изготовления на маркировке.
Полный перечень ошибок монтажа разобран в отдельной статье: типичные ошибки при монтаже и замене уплотнений.
Как продлить ресурс каучуковых прокладок
Основные меры: правильный выбор материала, плавный пуск без гидроударов, контроль химии теплоносителя (pH 7-9, совместимые ингибиторы коррозии), фильтры на входе, соблюдение регламента замены уплотнений для продления срока службы.
При выборе прокладок для конкретной модели теплообменника наши инженеры готовы помочь — подберём материал, геометрию и изготовителя с гарантией совместимости.
