Холодильник кожухотрубный (кожухотрубчатый) типа ХНВ
Холодильник кожухотрубный типа ХНВ — это вертикальный аппарат без температурного компенсатора на кожухе, предназначенный для охлаждения воды, растворов и газов в условиях дефицита площади. Устройство оснащено воздухоотводом сверху и дренажом снизу, что обеспечивает упрощённый сервис и развоздушивание.
| Тип исполнения | Вертикальное |
|---|---|
| Наличие компенсатора | Без температурного компенсатора |
| Материал корпуса | AISI 304 |
| Материал трубок | AISI 304/316L |
| Присоединения (трубоход) | Ду 40–80 |
| Присоединения (кожух) | Ду 40–100 |
| Диаметр кожуха | 159 / 219 / 273 / 325 / 377 / 426 мм |
| Высота аппарата | 1,2 – 6,8 м |
Подбор по площади, трубному пучку, давлению и температурам — по вашим параметрам, бесплатно.
Технические характеристики
| Тип | Кожухотрубные теплообменники |
|---|
Данные из каталога S22. Фактические параметры зависят от комплектации — уточняем в КП.

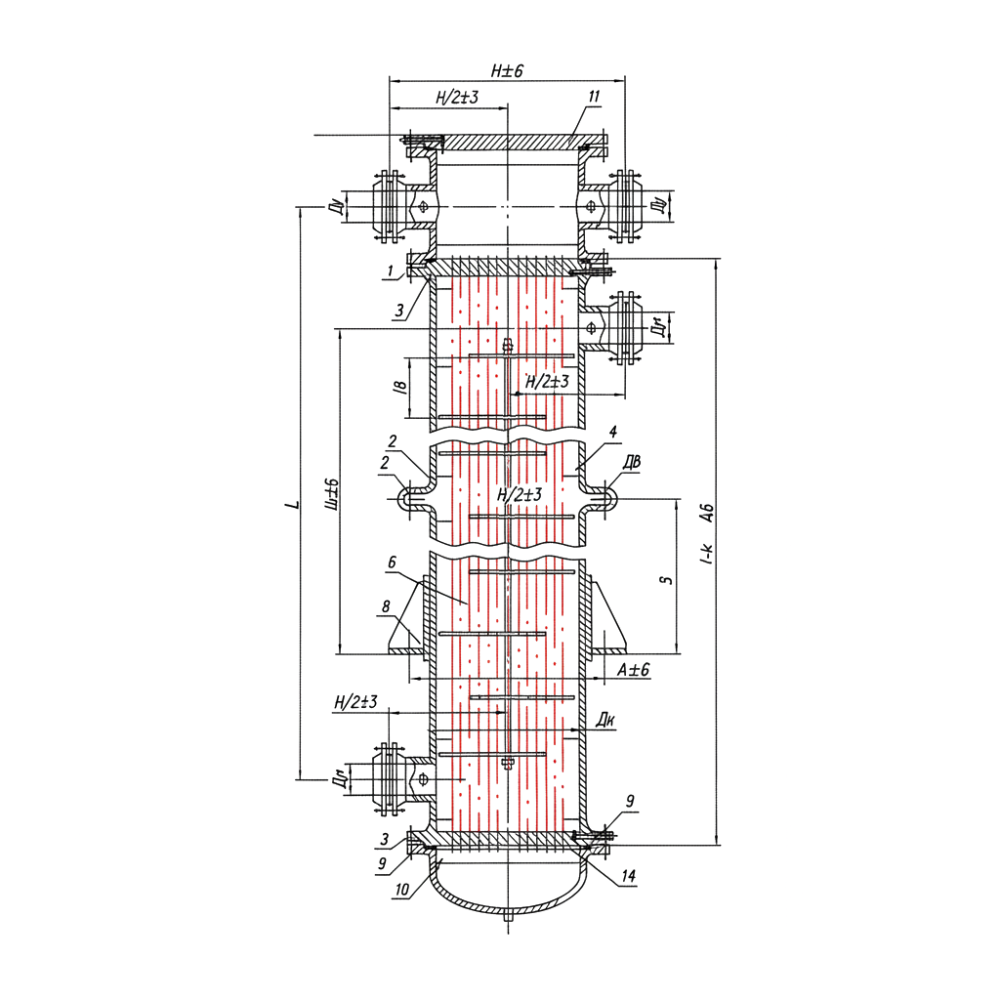

Габаритный чертёж
Документы к поставке
Поставка сопровождается декларацией соответствия ТР ТС 010/2011, паспортом и руководством по эксплуатации на каждый аппарат. Счёт с НДС; комплект документов для закупок по 44-ФЗ / 223-ФЗ — вместе с КП.
Образцы — для ознакомления со структурой документов: производитель оформляет паспорт на каждый аппарат индивидуально. Вся документация →
Конструктивные особенности
Аппарат типа ХНВ выполнен в вертикальном исполнении, что позволяет экономить полезную площадь на площадке. В конструкции отсутствует температурный компенсатор, что подходит для проектов с умеренными термоциклами. Сервисные точки расположены оптимально: воздухоотвод находится сверху, а дренажный штуцер — снизу.
Материалы и присоединения
- Кожух: сталь AISI 304 (по запросу возможна AISI 316L для агрессивных сред).
- Трубный пучок: трубки из AISI 304 или 316L.
- Присоединения трубохода: Ду 40–80 (фланец или муфта).
- Присоединения кожуха: Ду 40–100.
Соседние модели
Вопросы по типа ХНВ
Какие материалы корпуса и трубок используются в холодильнике ХНВ?
Кожух аппарата изготавливается из стали AISI 304, а трубки пучка — из AISI 304 или 316L. Выбор материала зависит от химической совместимости с охлаждаемой средой.
Какое исполнение имеет холодильник ХНВ и где расположены сервисные штуцеры?
Аппарат выполнен в вертикальном исполнении без температурного компенсатора. Воздухоотвод расположен сверху, а дренажный штуцер — снизу для упрощения обслуживания.
Какие диаметры присоединительных патрубков предусмотрены для модели ХНВ?
Присоединения по трубоходу имеют диаметр Ду 40–80, а по кожуху — Ду 40–100. Тип соединения (фланец или муфта) определяется техническим заданием.
Холодильник кожухотрубный (кожухотрубчатый) типа ХНВ: коротко
Холодильник кожухотрубный (кожухотрубчатый) типа ХНВ — модель теплообменника в каталоге S22. Цена по данным каталога — 337 670 ₽. Подбор выполняем в Москве, поставляем по России.
Как заказать Холодильник кожухотрубный (кожухотрубчатый) типа ХНВ
- Передайте модель или фото шильдика.
- Укажите среды, температуры, расходы и давление.
- Инженер проверит совместимость и наличие.
- Получите КП с ценой и сроком поставки.
Глоссарий
- КТО
- Кожухотрубный теплообменник: трубный пучок в цилиндрическом корпусе.
- Трубный пучок
- Набор труб, по которым идёт одна из сред; вторая омывает их снаружи.
- PN
- Номинальное давление, бар.
- DN
- Номинальный диаметр присоединения.
