Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ
Холодильник кожухотрубный типа ХПВ — вертикальный аппарат с плавающей головкой для отвода тепла при больших перепадах температур. Вертикальное исполнение обеспечивает компактность и удобство дренажа, а конструкция плавающей головки позволяет извлекать пучок для технического обслуживания.
| Тип конструкции | Плавающая головка |
|---|---|
| Вариант исполнения | Вертикальное |
| Материал кожуха | AISI 304 |
| Диаметр кожуха | 219 / 273 / 325 / 377 / 426 / 530 мм |
| Длина пучка | 1500 – 8000 мм |
| Присоединения по кожуху | Ду 40–125 |
| Присоединения воздухоотвода/дренажа | Ду 15–25 |
| Материал прокладок | EPDM/NBR |
Подбор по площади, трубному пучку, давлению и температурам — по вашим параметрам, бесплатно.
Технические характеристики
| Тип | Кожухотрубные теплообменники |
|---|
Данные из каталога S22. Фактические параметры зависят от комплектации — уточняем в КП.

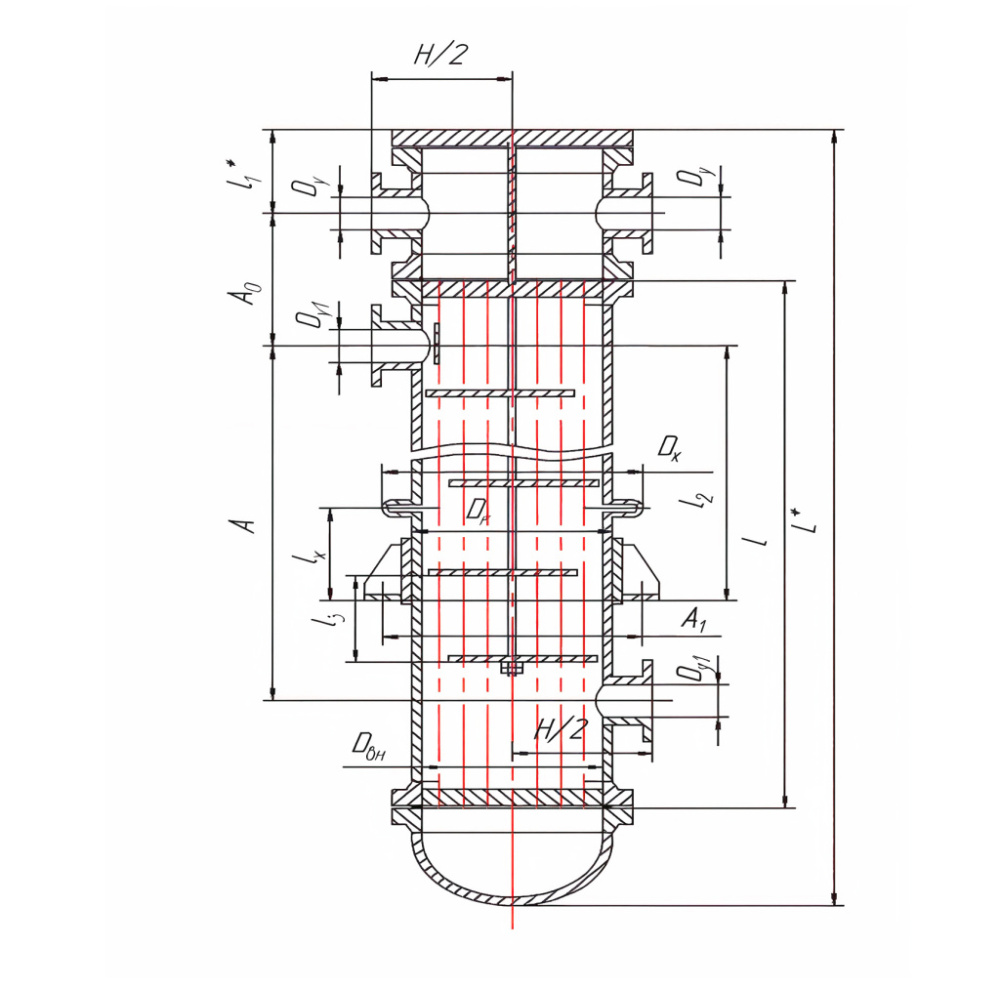

Габаритный чертёж
Документы к поставке
Поставка сопровождается декларацией соответствия ТР ТС 010/2011, паспортом и руководством по эксплуатации на каждый аппарат. Счёт с НДС; комплект документов для закупок по 44-ФЗ / 223-ФЗ — вместе с КП.
Образцы — для ознакомления со структурой документов: производитель оформляет паспорт на каждый аппарат индивидуально. Вся документация →
Особенности конструкции ХПВ
Аппарат выполнен в вертикальном исполнении, что позволяет экономить полезную площадь помещения. Плавающая головка компенсирует температурные деформации и обеспечивает возможность извлечения теплообменного пучка для ревизии.
Материалы и присоединения
Кожух изготавливается из стали AISI 304. Присоединительные размеры по кожуху составляют Ду 40–125, штуцеры воздухоотвода и дренажа имеют Ду 15–25. В качестве прокладок применяются материалы EPDM или NBR.
Соседние модели
Вопросы по типа ХПВ
Какой материал используется для изготовления кожуха холодильника ХПВ?
Кожух аппарата ХПВ изготавливается из стали марки AISI 304.
Какие присоединительные размеры имеют штуцеры по кожуху?
Присоединительные размеры по кожуху для модели ХПВ составляют Ду 40–125.
Какие материалы применяются для прокладок в аппарате ХПВ?
В конструкции холодильника ХПВ используются прокладки из материалов EPDM или NBR.
Какие габариты имеет теплообменный пучок в модели ХПВ?
Длина пучка в аппарате ХПВ варьируется в диапазоне от 1500 до 8000 мм.
Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ: коротко
Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ — модель теплообменника в каталоге S22. Цена по данным каталога — 434 040 ₽. Подбор выполняем в Москве, поставляем по России.
Как заказать Холодильник кожухотрубный (кожухотрубчатый) типа ХПВ
- Передайте модель или фото шильдика.
- Укажите среды, температуры, расходы и давление.
- Инженер проверит совместимость и наличие.
- Получите КП с ценой и сроком поставки.
Глоссарий
- КТО
- Кожухотрубный теплообменник: трубный пучок в цилиндрическом корпусе.
- Трубный пучок
- Набор труб, по которым идёт одна из сред; вторая омывает их снаружи.
- PN
- Номинальное давление, бар.
- DN
- Номинальный диаметр присоединения.
