Пластинчатые паяные теплообменники BAODE

Паяные пластинчатые теплообменники BAODE

Паяные теплообменники BAODE серии HBL — это моноблочные аппараты из пакета гофрированных пластин нержавеющей стали, спаянных медью в вакуумной печи. Отсутствие прокладок и стяжных шпилек делает их герметичными, компактными и стойкими к высокому давлению, поэтому их применяют в системах отопления, ГВС, холодоснабжения, а также как испарители и конденсаторы в холодильных контурах. В разделе 13 моделей, цена от 46928 ₽.

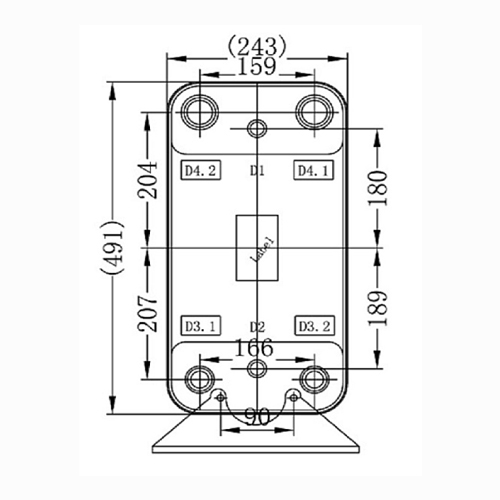

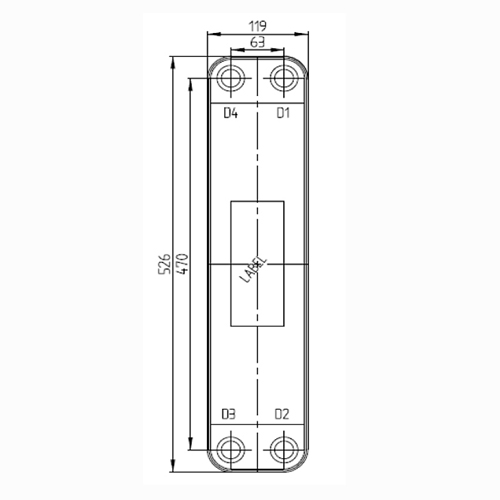

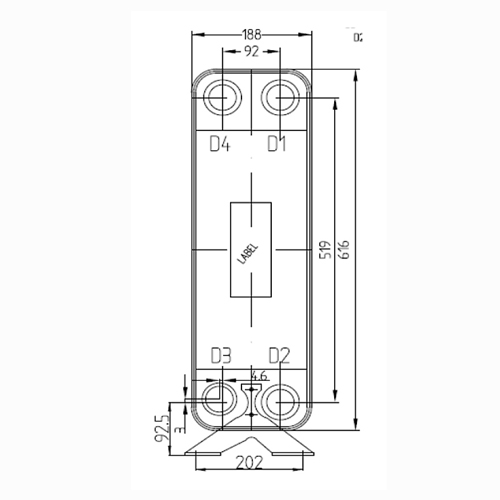

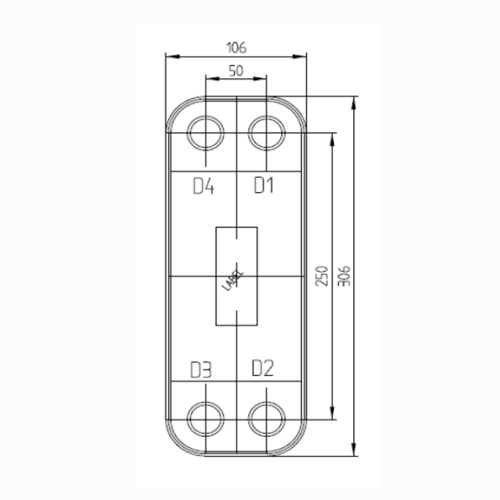

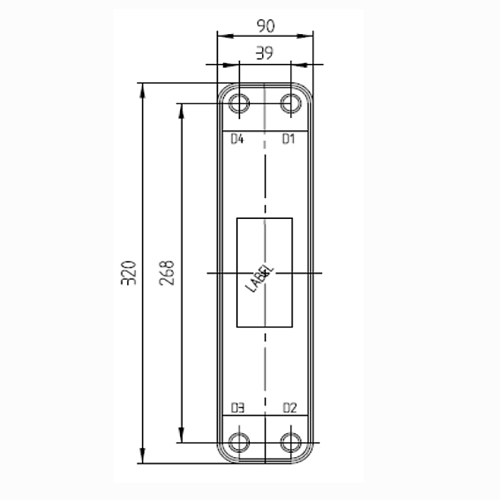

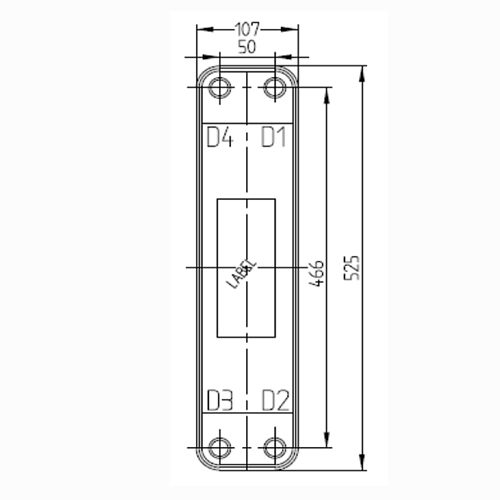

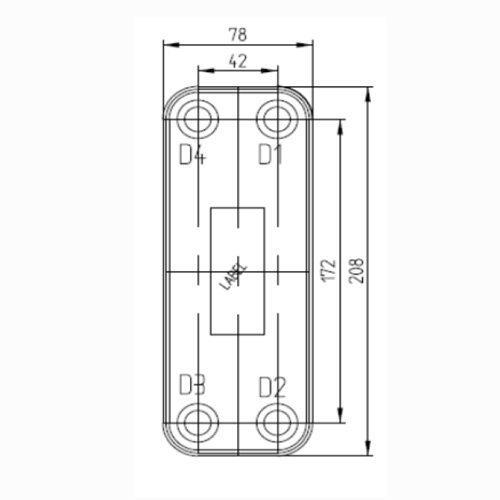

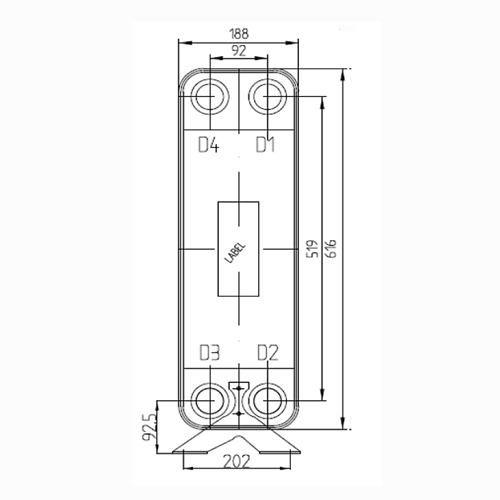

Обозначения BL16-D, HBL25E-D, HBL26W-D, HBL50D, HBL60E, HBL95A, HBL95B и HBL100D различаются типоразмером пластины, их количеством в пакете и рисунком гофры. Число в маркировке ориентировочно связано с типоразмером и площадью теплообмена: младшие модели закрывают мощности бытового и полупромышленного уровня, старшие HBL95 и HBL100 — контуры на сотни киловатт. Литерные индексы отражают вариант профиля каналов и присоединения, что влияет на теплогидравлические характеристики при одинаковом корпусе.

Подбор ведут по тепловой нагрузке, расходам сред и допустимому перепаду давления. Занижение площади не даст выйти на расчётную температуру, завышение — увеличит стоимость и габарит.

• Тепловая мощность — от единиц до нескольких сотен кВт по ряду HBL.
• Рабочее давление — до 30 бар для паяного пакета из нержавейки.
• Температура сред — примерно от −40 до +200 °C, включая холодильные задачи.
• Число пластин — наращивается под нужную площадь теплообмена.
• Материал — пластины AISI 316, пайка медью.
• Присоединения — резьбовые или под пайку в зависимости от типоразмера.

Где применяют паяные теплообменники BAODE?

Основные задачи — приготовление ГВС, разделение контуров отопления, охлаждение технологических жидкостей, а также работа испарителем и конденсатором в холодильной технике. Компактность и стойкость к давлению до 30 бар позволяют встраивать их в ИТП и агрегаты ограниченного объёма.

Можно ли разобрать и промыть паяный теплообменник?

Нет, паяный пакет неразборный — механическая чистка пластин невозможна. Отложения удаляют безразборной химической промывкой циркуляционным насосом с кислотным раствором, поэтому для BAODE важна своевременная профилактика накипи в контуре.
