Пластинчатые паяные теплообменники Brazed PHE

Паяные теплообменники Brazed PHE серии ZB3

Brazed PHE — паяные пластинчатые теплообменники серии ZB3, собранные из штампованных пластин нержавеющей стали с медным припоем. Это универсальные аппараты для вторичного контура отопления, приготовления горячей воды, охлаждения масла и воды в промышленных агрегатах. За счёт неразборной конструкции они держат высокое давление и занимают минимум места, а благодаря доступной цене — от 34496 ₽ — часто используются как замена импортных аналогов в типовых узлах. В разделе 17 моделей.

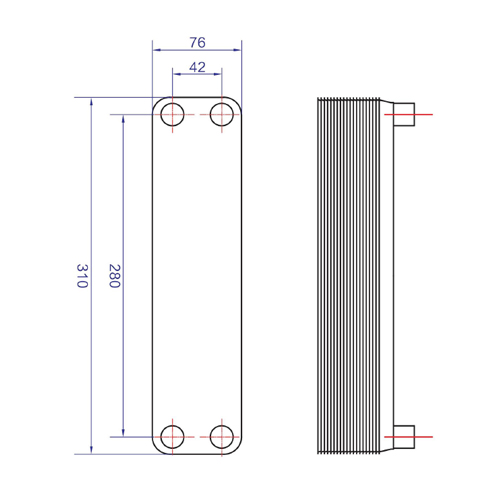

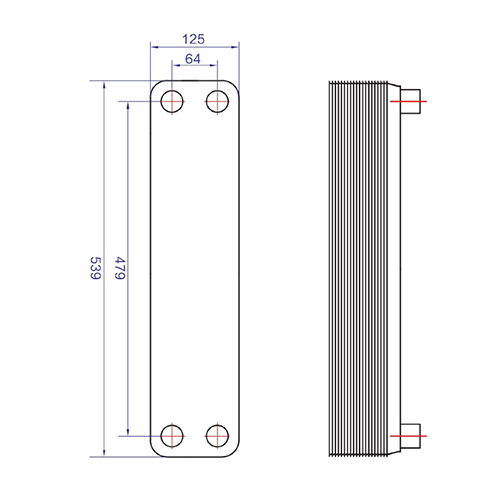

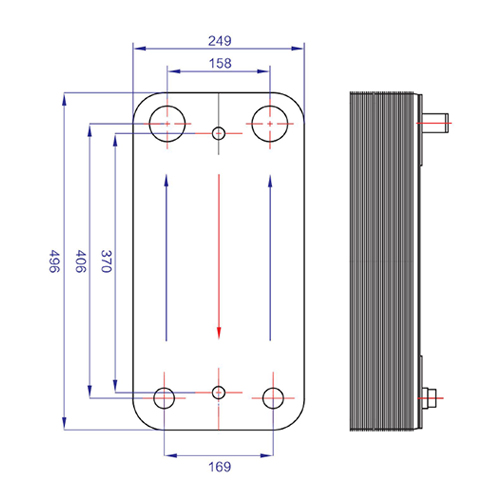

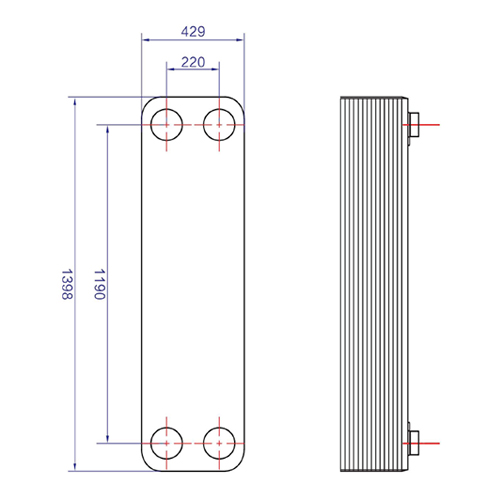

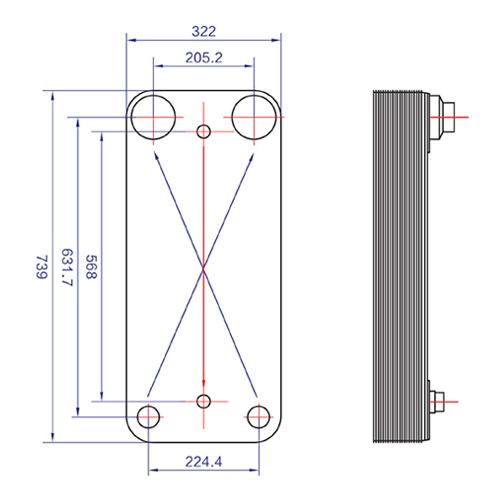

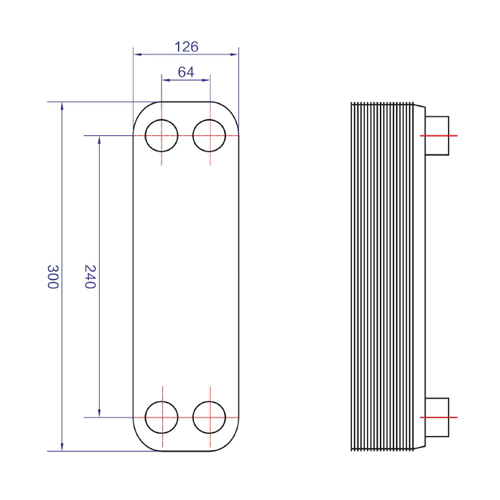

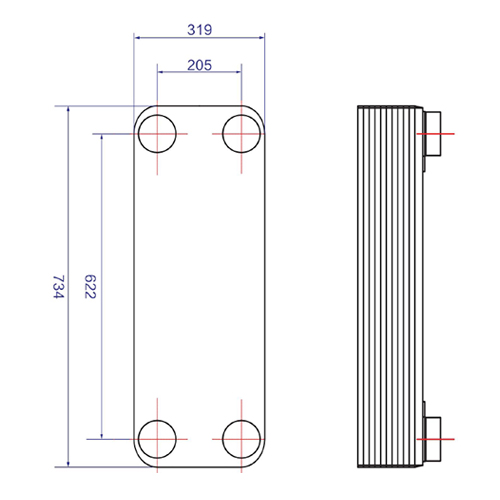

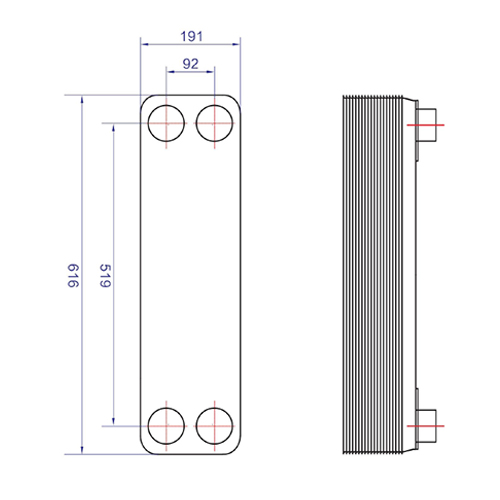

Модельный ряд ZB3-020, ZB3-028, ZB3-060, ZB3-100, ZB3-190, ZB3-200, ZB3-210 и ZB3-600 отличается длиной и числом пластин при общем типоразмере корпуса. Индекс приблизительно соответствует установленному количеству пластин: чем он выше, тем больше площадь теплообмена и передаваемая мощность. Такой принцип наращивания позволяет подобрать аппарат под конкретную нагрузку без смены присоединительных размеров — от компактного ZB3-020 до протяжённого ZB3-600 для тяжёлых режимов.

Основные параметры подбора — требуемая мощность, температурная программа и расходы теплоносителей. Отдельно проверяют потери давления: слишком короткий пакет даст высокое гидросопротивление на большом расходе.

• Число пластин — отражено в индексе модели, от 20 до 200 и более штук.
• Тепловая мощность — от десятков до нескольких сотен кВт.
• Давление — до 30 бар в стандартном исполнении.
• Температура — рабочий диапазон примерно −20…+200 °C.
• Материал пластин — нержавеющая сталь AISI 316, пайка медью.
• Присоединения — резьба или патрубки под конкретный типоразмер.

Как индекс ZB3 связан с площадью теплообмена?

Число после ZB3 приблизительно соответствует количеству пластин в пакете. Больше пластин — больше поверхность теплообмена и выше передаваемая мощность при том же корпусе, поэтому переход от ZB3-020 к ZB3-200 наращивает нагрузку без изменения присоединительных размеров.

Подойдёт ли Brazed PHE как замена импортному теплообменнику?

Да, при совпадении тепловой мощности, присоединений и температурной программы аппараты ZB3 ставят вместо импортных паяных ТО в типовых узлах ИТП и агрегатах. Ключ подбора — не марка, а расчётные параметры: мощность, расходы и допустимый перепад давления.
