Пластинчатые паяные теплообменники СНЛВ

Паяные пластинчатые теплообменники СНВЛ

СНВЛ — паяные пластинчатые теплообменники отечественного производства для отопления, горячего водоснабжения и промышленного теплоснабжения. Раздел покрывает исключительно широкий диапазон мощностей, что видно по цене — от 17500 до 721800 ₽: в одной линейке соседствуют компактные аппараты для локальных узлов и крупные теплообменники для центральных тепловых пунктов. Всего 14 моделей.

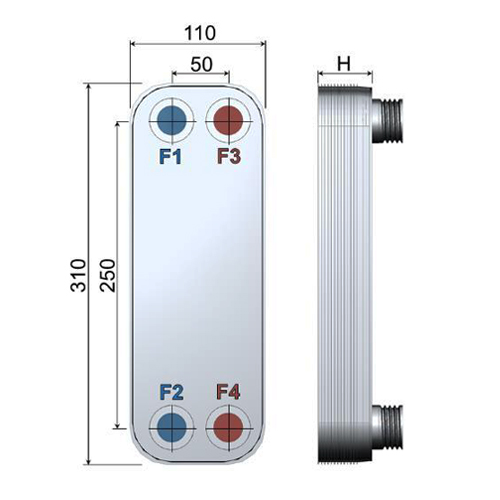

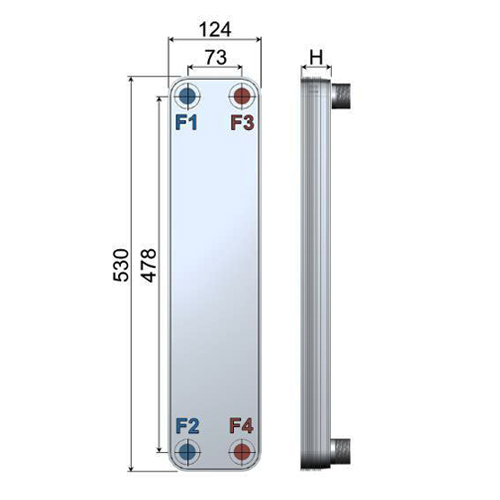

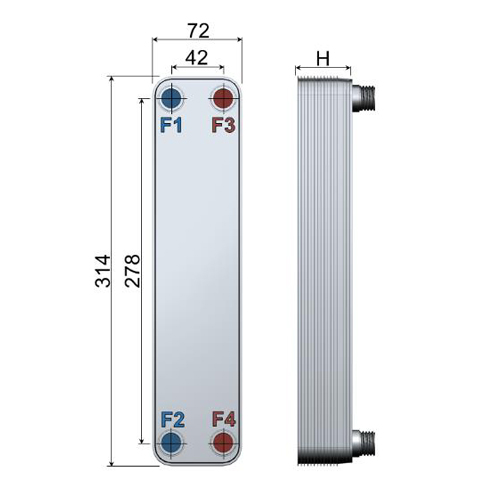

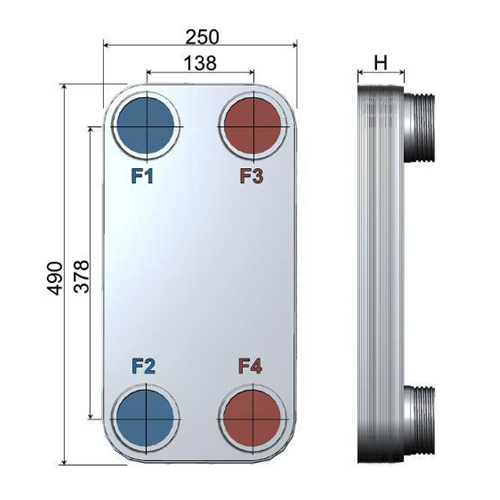

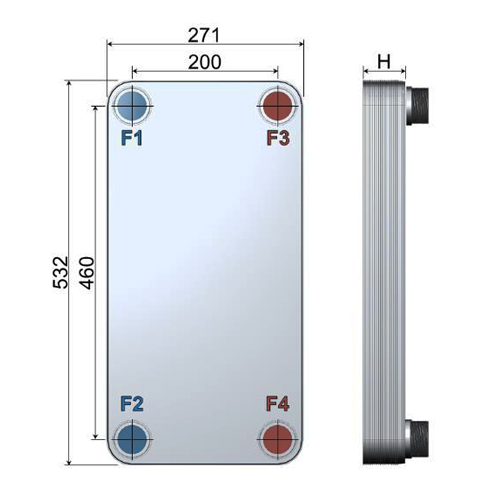

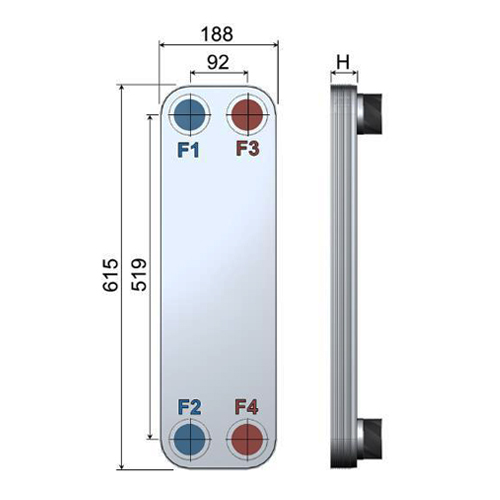

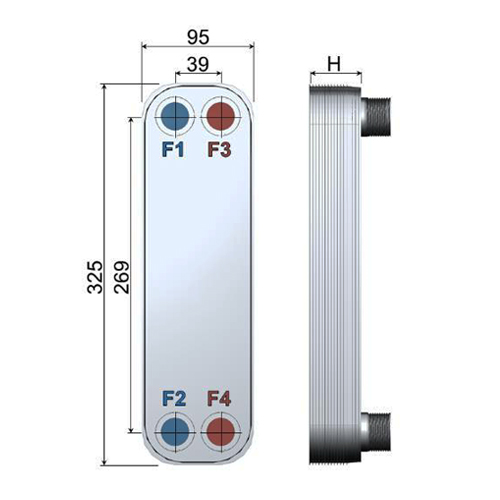

Типоразмеры СНВЛ.022, СНВЛ.028, СНВЛ.030, СНВЛ.055, СНВЛ.117, СНВЛ.136, СНВЛ.500 и СНВЛ.700 различаются числом пластин и площадью теплообмена: индекс приблизительно отражает типоразмер и мощность. Младшие модели до СНВЛ.055 закрывают ГВС и отопление коттеджей и небольших зданий, средние СНВЛ.117 и СНВЛ.136 — узлы жилых домов, а старшие СНВЛ.500 и СНВЛ.700 берут для крупных ЦТП и промышленных контуров с нагрузкой в мегаваттном диапазоне. Неразборный нержавеющий пакет на медном припое обеспечивает компактность и стойкость к давлению по всему ряду.

Модель подбирают по расчётной мощности, температурному графику теплосети и располагаемому напору, отдельно контролируя потери давления на аппарате.

• Типоразмер — индекс СНВЛ.022…СНВЛ.700 отражает мощность и площадь.
• Мощность — от десятков кВт до мегаваттного диапазона у старших моделей.
• Давление — до 30 бар в паяном исполнении.
• Температура — рабочий диапазон примерно −20…+200 °C.
• Число пластин — наращивается под требуемую нагрузку.
• Материал — нержавеющие пластины, пайка медью.

Чем объясняется такой разброс цен в линейке?

Разброс от 17500 до 721800 ₽ отражает разницу в масштабе: младшие СНВЛ рассчитаны на десятки киловатт и небольшой пакет пластин, старшие СНВЛ.500 и СНВЛ.700 — на мегаваттные нагрузки ЦТП с большой поверхностью теплообмена. Цена растёт вместе с площадью и металлоёмкостью аппарата.

Как подобрать СНВЛ под тепловой пункт?

Отталкиваются от расчётной нагрузки узла и температурного графика теплосети (например, 130/70 или 95/70 °C). По ним определяют нужную площадь и типоразмер, затем проверяют, что перепад давления укладывается в располагаемый напор. Для ЦТП обычно выходят на старшие модели ряда.
