Пластинчатые паяные теплообменники ZL

Паяные пластинчатые теплообменники серии ZL

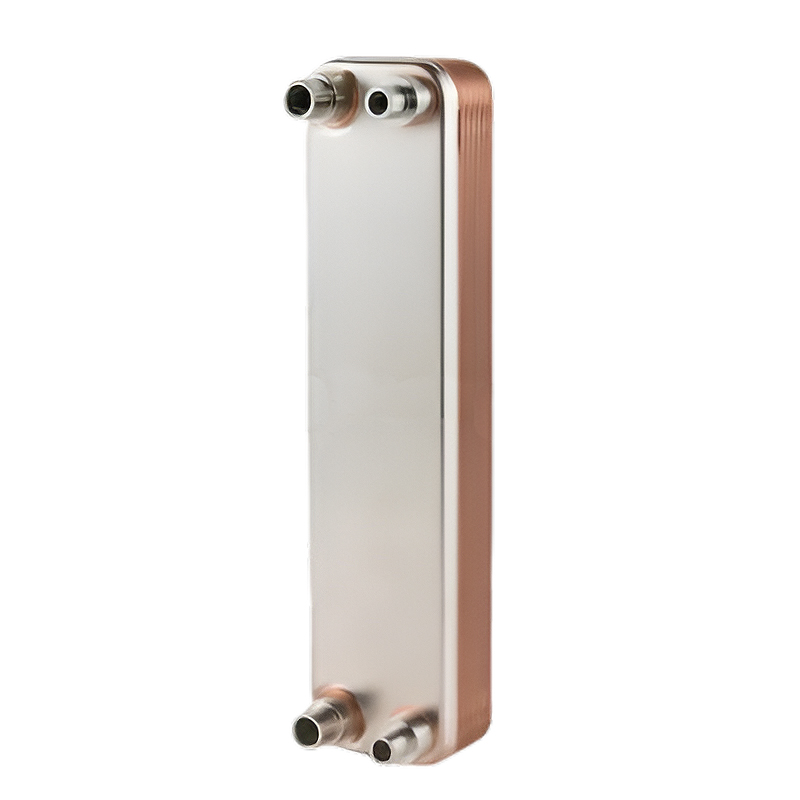

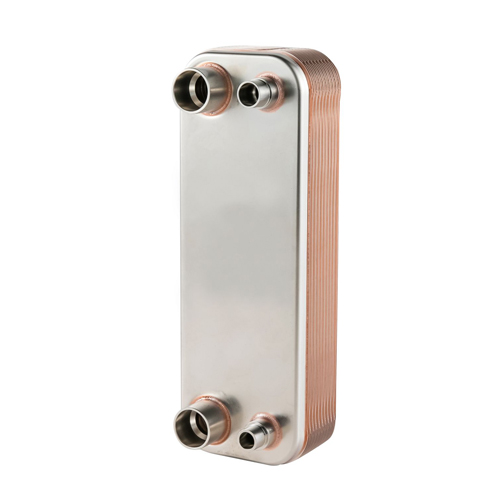

Паяные теплообменники ZL — это компактные аппараты, в которых пакет гофрированных пластин из нержавеющей стали спаян медью в единый неразборный блок. Прокладок и стяжных шпилек здесь нет, поэтому при равной тепловой мощности ZL заметно меньше и легче разборных аналогов. Раздел собирает 15 позиций линейки — от малогабаритного ZL14 до производительного ZL95BB, ценовой диапазон от 48665 до 100893 ₽.

Применяют такие аппараты там, где нужен разделённый контур и ограничено место: приготовление горячей воды, присоединение отопления к тепловым сетям, охлаждение масла, промежуточные контуры холодоснабжения. Число в обозначении (14, 20, 26, 52, 62, 95) грубо отражает типоразмер и площадь одной пластины, а буквы A, B, BB — исполнение пакета и число пластин. Чем больше пластин, тем выше мощность при том же перепаде температур.

Подбирают ZL не по литражу, а по тепловому расчёту: задают среды, расходы, входные и выходные температуры и допустимую потерю давления. Отсюда получают требуемую площадь и число пластин. Запас в большую сторону — переплата и низкая скорость потока с риском загрязнения, в меньшую — недогрев.

• Тепловая мощность: ориентировочно от 20–30 кВт у ZL14 до 400–600 кВт и выше у старших ZL95.
• Температура среды: примерно от минус 10 до плюс 180 °C — предел задаёт медная пайка.
• Рабочее давление: как правило до 16–30 бар в зависимости от типоразмера.
• Материалы: пластины из нержавеющей стали AISI 316, припой медь; для агрессивных сред — никелевая пайка.
• Присоединения: резьбовые или под пайку, типовые диаметры от DN20 до DN50.
• Число пластин — основной регулятор мощности внутри одного типоразмера.

Чем паяный теплообменник отличается от разборного?

Главное — неразборный пакет: пластины спаяны, прокладок нет. Это даёт компактность и цену ниже при малых и средних мощностях, но такой аппарат нельзя механически раскрыть и почистить щёткой — только промывать химией. Разборные выгоднее там, где нужны большие мощности, регулярная чистка или изменение числа пластин по ходу эксплуатации.

Как понять, какой типоразмер ZL нужен?

Начинают с теплового расчёта, а не с номера модели. Для ГВС квартиры или дома хватает младших ZL14–ZL26, для ИТП жилого дома берут ZL52–ZL62, для мощных контуров — ZL95. Точную площадь и число пластин получают в подборе по вашим температурам и расходу.
