Пластинчатые разборные теплообменники FDB

Разборные теплообменники FDB

FDB — разборные пластинчатые теплообменники, охватывающие широкий ряд типоразмеров: FDB030, FDB070, FDB080, FDB085, FDB090, FDB120, FDB260, FDB440 и другие. Число в обозначении отражает типоразмер пластины и, соответственно, диапазон производительности аппарата. В разделе 16 позиций с ценами от 63139 до 87841 ₽, что позволяет закрыть задачи от ГВС до крупных тепловых контуров.

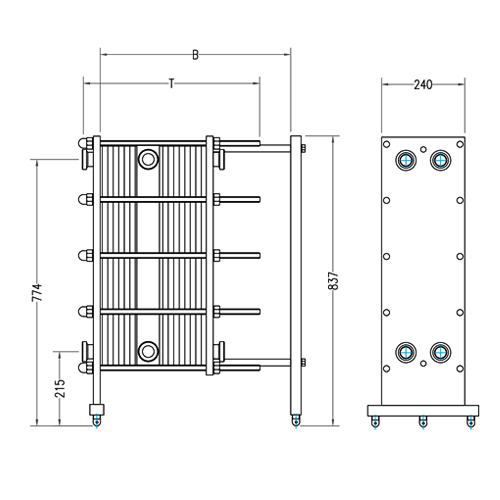

Конструктивно это классический разборный аппарат: пакет гофрированных пластин зажат между неподвижной и подвижной плитами на направляющих, каждый канал герметизирует прокладка. Встречное движение сред через тонкую стенку пластины даёт высокий коэффициент теплопередачи при компактных габаритах. Пакет раскрывается для чистки, а мощность настраивается числом пластин.

Правильный выбор FDB опирается на тепловой расчёт: по средам, расходам, входным и выходным температурам и допустимой потере давления вычисляют требуемую площадь. Младшие FDB030–FDB090 подходят для умеренных нагрузок, средние FDB120–FDB260 — для тепловых пунктов, старший FDB440 — для мощных промышленных контуров.

• Тепловая мощность: ориентировочно от 30–60 кВт у FDB030 до нескольких сотен кВт у FDB440.
• Температура среды: обычно до 150 °C при прокладках EPDM.
• Рабочее давление: как правило до 16–25 бар.
• Материал пластин: нержавеющая сталь AISI 304 или 316 под конкретную среду.
• Прокладки: EPDM для воды и пара, NBR для масел.
• Присоединения: резьбовые или фланцевые, диаметр растёт с типоразмером.

Как соотносится число в марке FDB и мощность?

Число задаёт типоразмер и площадь одной пластины, а не саму мощность напрямую. Итоговая производительность зависит ещё и от количества пластин в пакете и перепада температур. Поэтому FDB030 и FDB440 отличаются и площадью пластины, и предельной вместимостью рамы.

Что важнее при подборе — расход или температура?

Оба параметра работают вместе. Расход задаёт скорость в каналах и потерю давления, а перепад температур — требуемую площадь теплообмена. Игнорировать нельзя ни то, ни другое: занизите площадь — получите недогрев, завысите расход — избыточное сопротивление и износ.
