Пластинчатые разборные теплообменники SonFlow

Разборные теплообменники SonFlow серии SF

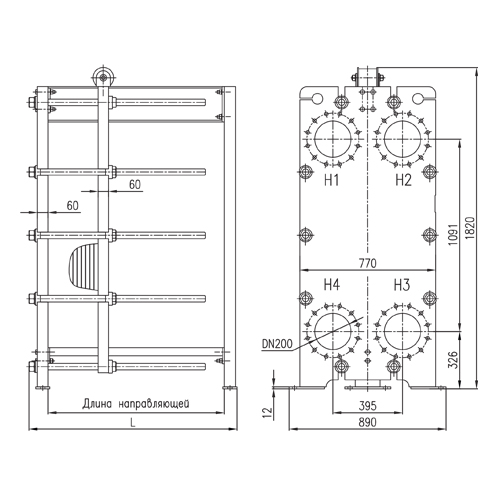

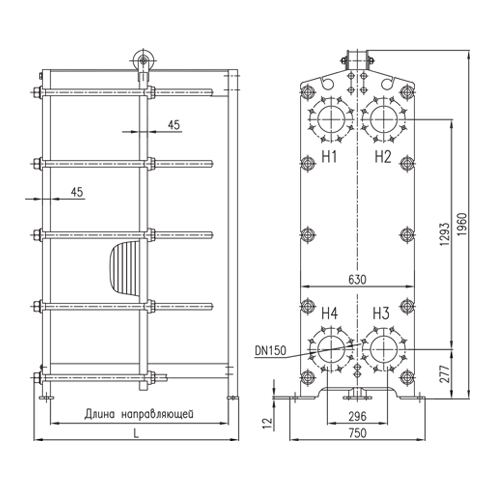

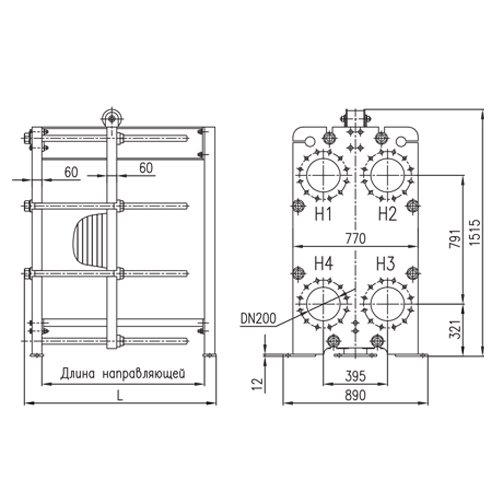

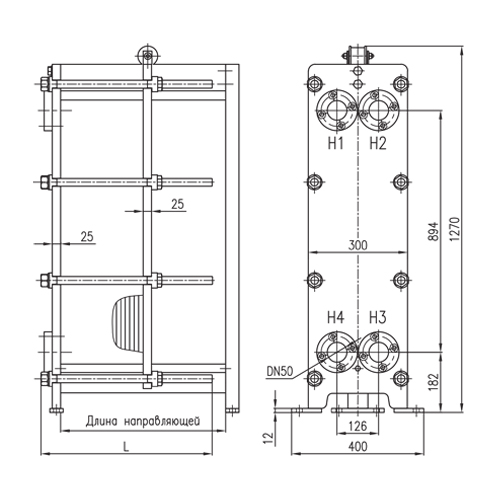

SonFlow — разборные пластинчатые теплообменники серии SF: в разделе модели SF031, SF033, SF055, SF056, SF057, SF062, SF101, SF103 с суффиксами PL16 и PS16, всего 12 позиций. Суффикс отражает профиль пластины и класс давления: цифра 16 в обозначении указывает на рабочее давление порядка 16 бар — типовое значение для тепловых сетей.

Аппарат устроен по классической разборной схеме: гофрированные пластины стянуты шпильками между рамой и прижимной плитой, прокладки создают два изолированных канала. Профиль пластины (PL и PS в маркировке) задаёт угол гофры и, соответственно, тепловой и гидравлический характер: одни исполнения дают больше теплоотдачи, другие — меньшее сопротивление потоку. Комбинируя профили, набор пластин настраивают под задачу.

SonFlow применяют в отоплении, ГВС, холодоснабжении и технологических контурах. Подбор ведут от теплового расчёта: по средам, расходам и температурам определяют площадь, число и профиль пластин. Младшие SF031–SF057 закрывают умеренные нагрузки, старшие SF101–SF103 — более мощные контуры. Разборная конструкция позволяет обслуживать и наращивать аппарат.

• Тепловая мощность: ориентировочно от нескольких десятков кВт у SF031 до сотен кВт у SF101–SF103.
• Рабочее давление: около 16 бар согласно индексу в маркировке.
• Температура среды: обычно до 150 °C с прокладками EPDM.
• Материал пластин: нержавеющая сталь AISI 304 или 316.
• Профиль пластины: исполнения PL и PS отличаются углом гофры и балансом теплоотдачи и сопротивления.
• Прокладки: EPDM для воды и пара, NBR для масел.

Что означают PL16 и PS16 в марке SonFlow?

Буквы PL и PS указывают на профиль пластины — угол гофры, от которого зависит соотношение теплоотдачи и потери давления. Число 16 отражает класс рабочего давления, примерно 16 бар. Комбинация пластин разных профилей в одном пакете помогает уложиться и в требуемую мощность, и в допустимый перепад давления.

Как профиль пластины влияет на подбор?

Профиль меняет тепловую и гидравлическую характеристику канала. Пластины с более острой гофрой дают выше теплопередачу, но и большее сопротивление; с пологой — наоборот. Поэтому при подборе SonFlow важно не только число пластин, но и их профиль, подобранный под расход и допустимую потерю давления.
