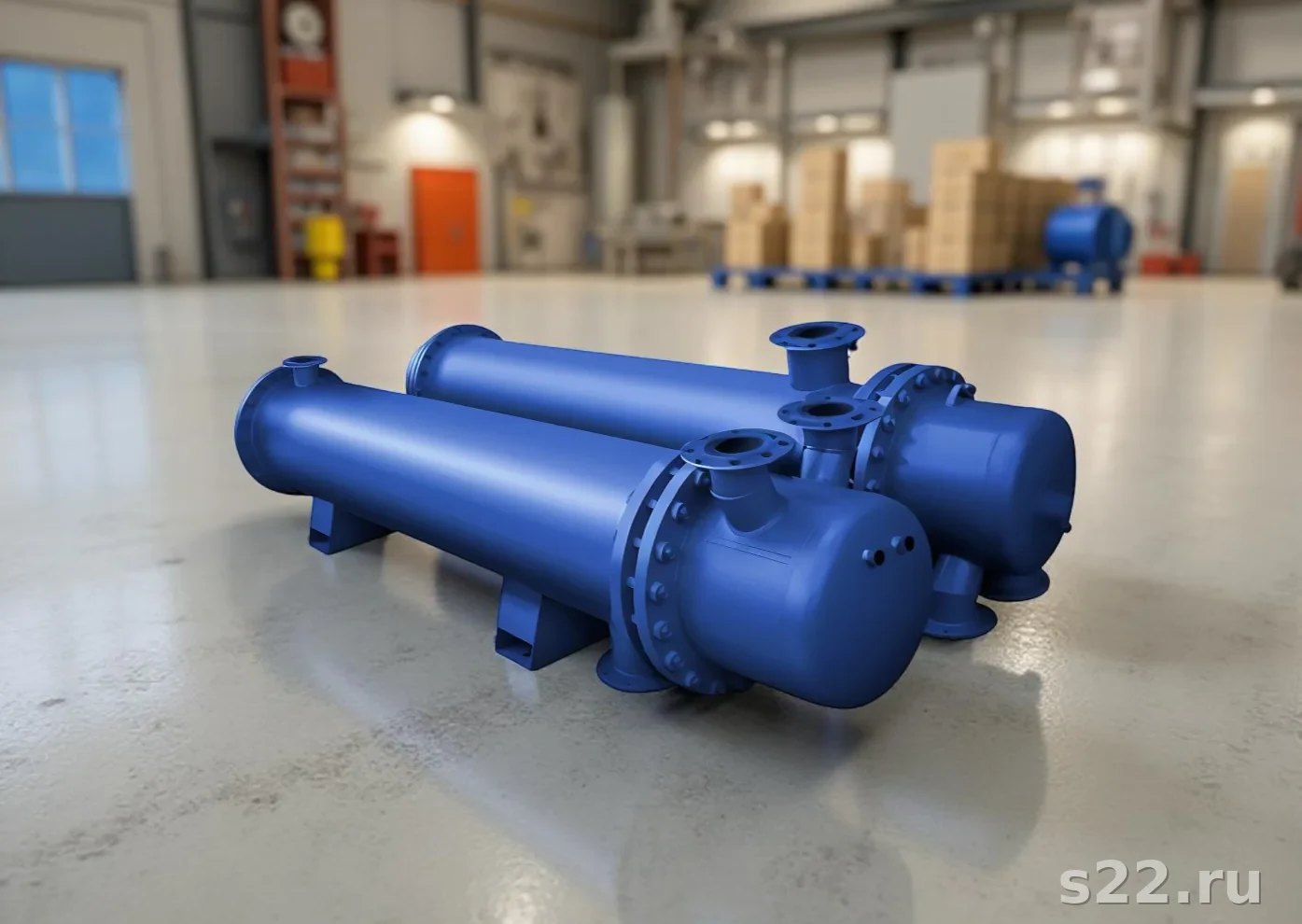

1. Что такое энергоэффективность конденсатора
Энергоэффективность кожухотрубного конденсатора -- это способность отводить заданное количество тепла конденсации при минимальных затратах энергии на привод компрессора, насосов охлаждения и вспомогательного оборудования. Чем ниже давление конденсации при неизменной холодопроизводительности, тем выше эффективность системы.
Отношение полезного теплосъёма к совокупным энергозатратам на процесс конденсации. Измеряется через удельное энергопотребление (кВт электричества на 1 кВт отведённого тепла) или через COP системы. Целевой показатель для водяного конденсатора: удельное потребление менее 0.05 кВт/кВт_тепла.
Ключевые KPI энергоэффективности
- Approach (температурный напор) -- разница между температурой конденсации и температурой воды на выходе. Норма: 3-7 градусов
- Коэффициент теплопередачи U -- характеризует интенсивность теплообмена. Для чистого конденсатора: 2500-4500 Вт/(м2*К)
- Удельное энергопотребление -- отношение мощности насосов к теплосъёму. Цель: менее 0.03-0.05 кВт/кВт
- Перепад давления по воде -- рост более 15-20% от номинала сигнализирует о гидравлических проблемах
- COP системы -- холодильный коэффициент, учитывающий вклад конденсатора. Каждый градус снижения Tконд увеличивает COP на 2-3.5%
Ведите базовую линию (baseline) KPI сразу после пуска или чистки конденсатора. Любое отклонение более 10% -- повод для диагностики. Это позволяет обнаружить загрязнение на стадии 0.1-0.2 мм, когда CIP-промывка максимально эффективна.
Хотите узнать, сколько вы теряете на неэффективном конденсаторе? Закажите бесплатный энергоаудит -- инженер рассчитает потери и предложит план оптимизации.
K оглавлению2. CAPEX vs OPEX: структура затрат за жизненный цикл (TCO)
Распространённая ошибка -- выбирать конденсатор исключительно по цене покупки. Начальные вложения (CAPEX) составляют лишь 15-25% от совокупной стоимости владения за 20 лет эксплуатации. Остальные 75-85% -- это OPEX: электроэнергия, вода, водоподготовка, обслуживание и потери от простоев.
Совокупная стоимость владения -- сумма всех затрат за жизненный цикл оборудования: от закупки до утилизации. TCO = CAPEX + сумма дисконтированных OPEX за N лет. Для кожухотрубного конденсатора N = 15-25 лет.
| Статья затрат | Доля в TCO | Пример (конденсатор 500 кВт, 20 лет) |
|---|---|---|
| Покупка конденсатора | 8-12% | 800 000 -- 1 200 000 руб. |
| Монтаж и пусконаладка | 5-8% | 400 000 -- 700 000 руб. |
| Обвязка, арматура, автоматика | 3-5% | 250 000 -- 500 000 руб. |
| Электроэнергия (насосы, компрессор*) | 45-55% | 4 500 000 -- 5 500 000 руб. |
| Вода и водоподготовка | 10-15% | 1 000 000 -- 1 500 000 руб. |
| Обслуживание и чистка | 5-8% | 500 000 -- 800 000 руб. |
| Потери от простоев | 3-7% | 300 000 -- 700 000 руб. |
*Доля компрессора, обусловленная давлением конденсации: повышение Tконд на 5 градусов увеличивает потребление компрессора на 10-17%.
Экономия 200 000 руб. на покупке дешёвого конденсатора с заниженной площадью теплообмена оборачивается перерасходом 300-500 тыс. руб./год на электроэнергию из-за повышенного давления конденсации. За 20 лет потери составят 6-10 млн руб. Считайте стоимость конденсатора через TCO, а не через прайс-лист.
3. Температурный напор и approach: влияние на энергопотребление
Температурный напор (approach) -- ключевой параметр, напрямую определяющий давление конденсации и, следовательно, энергопотребление компрессора. Approach -- это разница между температурой конденсации хладагента и температурой охлаждающей воды на выходе из конденсатора.
Approach = Tконд - Tводы_выход. Для типового кожухотрубного конденсатора на R134a/R717: расчётный approach 3-5 градусов (новый чистый аппарат). При загрязнении approach растёт до 7-12 градусов, увеличивая давление конденсации и расход энергии.
| Approach, градусов | Tконд при Tводы_вых = 32 градуса | Перерасход энергии vs approach 3 градуса | Потери, тыс. руб./год* |
|---|---|---|---|
| 3 (базовая линия) | 35 | 0% | 0 |
| 5 | 37 | +4-7% | 140-250 |
| 7 | 39 | +8-14% | 290-500 |
| 10 | 42 | +14-24% | 500-860 |
| 12 | 44 | +18-31% | 650-1 100 |
*Для компрессора 500 кВт, 6000 ч/год, тариф 6 руб./кВтч.
Снижение approach достигается двумя путями: увеличением площади теплообмена (при проектировании) и поддержанием чистоты теплообменных поверхностей (при эксплуатации). Оптимальный approach -- это баланс между стоимостью дополнительной площади и экономией на энергии.
При расчёте конденсатора закладывайте approach 3-4 градуса вместо 5-7. Дополнительные 10-15% площади теплообмена увеличивают CAPEX на 80-150 тыс. руб., но экономят 200-400 тыс. руб./год на электроэнергии. Окупаемость -- менее 6 месяцев.
4. Загрязнение и его стоимость: потери мощности и перерасход энергии
Загрязнение теплообменных поверхностей -- главный враг энергоэффективности. Слой накипи, биоплёнки или коррозионных продуктов работает как теплоизоляция: увеличивает approach, давление конденсации и энергопотребление. Стоимость загрязнения можно и нужно считать в рублях.
Теплопроводность карбонатной накипи -- 0.5-2.3 Вт/(м*К), тогда как у меди -- 380, у стали -- 45. Даже тонкий слой 0.3 мм создаёт термическое сопротивление, сопоставимое с 10 мм стали. Подробнее о механизмах загрязнения -- в статье качество воды для конденсаторов.
Слой 0.3 мм
Approach +1-2 градуса. Перерасход энергии 3-7%. Потери: 100-250 тыс. руб./год. CIP-промывка решает проблему за 4-6 часов
Слой 0.5 мм
Approach +2-3 градуса. Перерасход 6-10%. Потери: 200-360 тыс. руб./год. CIP эффективна, но может потребоваться повторная промывка
Слой 1.0 мм
Approach +4-6 градусов. Перерасход 12-20%. Потери: 430-720 тыс. руб./год. Нужна комбинированная чистка (CIP + механика)
Слой 2.0+ мм
Approach +8-12 градусов. Перерасход 20-35%. Потери: 720-1 250 тыс. руб./год. Риск аварийной остановки, механическая чистка обязательна
Помимо прямого перерасхода энергии, загрязнение увеличивает износ компрессора (работа при повышенном давлении), сокращает срок службы на 15-25% и вызывает незапланированные простои стоимостью 50-200 тыс. руб./сутки. Суммарные потери от запущенного загрязнения могут превышать стоимость нового конденсатора за 2-3 года.
5. Оптимизация расхода охлаждающей воды: ЧРП, байпас, blow-down
Расход охлаждающей воды и энергия на её перекачку -- вторая по величине статья OPEX после электроэнергии компрессора. Оптимизация водяного контура снижает эксплуатационные затраты на 15-35% без замены конденсатора.
Частотный привод (ЧРП) на насосе охлаждения
Мощность насоса пропорциональна кубу частоты вращения: снижение оборотов на 20% уменьшает потребление на 49%. ЧРП регулирует производительность насоса по реальной нагрузке вместо дросселирования задвижкой, которое превращает избыточное давление в тепло.
- Экономия электроэнергии: 30-60% на привод насоса
- Окупаемость ЧРП: 8-18 месяцев для насосов 15-55 кВт
- Дополнительный эффект: снижение гидроударов, продление ресурса трубопроводов и арматуры
Байпасное регулирование
При частичных нагрузках (менее 60% от номинала) часть воды можно направить в обход конденсатора через байпас с автоматическим трёхходовым клапаном. Это снижает расход воды и энергию насоса, сохраняя оптимальную скорость в трубках (не менее 1.0 м/с для предотвращения отложений).
Оптимизация blow-down (продувки)
В оборотных системах с градирнями blow-down -- сброс части воды для контроля концентрации солей. Коэффициент концентрирования (cycles of concentration, CoC) определяет расход подпиточной воды.
- CoC = 3: расход подпитки = 1.5 * расход испарения. Много воды, мало реагентов
- CoC = 5: расход подпитки = 1.25 * расход испарения. Оптимум для большинства систем
- CoC = 8+: экономия воды максимальна, но высокий риск накипеобразования и коррозии
Увеличение CoC с 3 до 5 снижает расход подпиточной воды на 25% и расход реагентов на 20%. Для системы с расходом воды 100 м3/ч это экономия 200-400 тыс. руб./год. Контролируйте жёсткость, хлориды и pH -- границы определяют материалы конденсатора. Подробнее: материалы и коррозия.
Хотите снизить OPEX конденсатора на 15-35%?
Закажите энергоаудит -- инженер рассчитает ROI мероприятий для вашего оборудования
Заказать энергоаудит6. Рекуперация тепла конденсации: утилизация, экономия
Тепло, отводимое конденсатором (Qконд = Qхолод + Nкомпрессор), обычно сбрасывается в атмосферу или воду. Между тем это бесплатный источник тепла с температурой 35-60 градусов, пригодный для множества задач.
Способы утилизации
- Десупергитер: отбирает перегрев пара (80-120 градусов) для нагрева воды до 55-65 градусов. 15-25% от Qконд
- Пластинчатый рекуператор на линии жидкого хладагента: подогрев технологической воды до 35-45 градусов. До 100% Qконд
- Каскадная схема: конденсатор верхнего каскада греет испаритель нижнего, экономя до 40% энергии
Холодильная мощность: 800 кВт (R717). Установлен десупергитер для горячего водоснабжения (расход 5 м3/ч, нагрев с 15 до 55 градусов). Утилизируемая мощность: 230 кВт. Замещённый газовый котёл экономит 1.8 млн руб./год. Стоимость десупергитера + обвязка: 650 тыс. руб.
Окупаемость: 4.3 месяца. ROI за первый год: 177%
Рекуперация тепла -- самое выгодное мероприятие по соотношению затрат и экономии. Если на предприятии есть потребность в горячей воде (40-60 градусов) в радиусе 50 м от конденсатора, окупаемость гарантирована за 6-12 месяцев. Закажите расчёт рекуперации.
7. Decision table: условия, мероприятия, экономия
Таблица решений помогает быстро определить приоритетные мероприятия по оптимизации работы конденсатора в зависимости от текущей ситуации.
| Условие / Симптом | Мероприятие | Ожидаемая экономия | Окупаемость |
|---|---|---|---|
| Approach вырос на 2+ градуса | CIP-промывка | 6-15% энергии компрессора | 2-4 недели |
| Насос работает на дросселе 30%+ | Установка ЧРП | 30-60% энергии насоса | 8-18 месяцев |
| CoC менее 4, жёсткость воды менее 5 мг-экв/л | Увеличение CoC до 5-6 | 15-25% расхода воды | 1-3 месяца |
| Есть потребность в горячей воде | Десупергитер / рекуператор | Замещение котла, 0.5-2 млн/год | 4-12 месяцев |
| Нагрузка менее 60% более 4 мес./год | Байпас + автоматика | 10-20% расхода воды и энергии | 6-12 месяцев |
| U упал более 40% от паспорта | Диагностика + чистка/замена | 15-35% энергии компрессора | 1-6 месяцев |
| Ремонт более 15% стоимости нового/год | Замена конденсатора | 20-40% TCO за 10 лет | 2-4 года |
| Нет мониторинга, аварии более 2 раз/год | Система мониторинга (датчики + ПЛК) | Сокращение простоев на 70-80% | 6-14 месяцев |
Начинайте с мероприятий, дающих максимальный ROI при минимальных вложениях: чистка загрязнённого конденсатора, оптимизация blow-down, ЧРП. Рекуперация и замена -- второй этап, после стабилизации базовых параметров.
8. Расчёт ROI и срока окупаемости
ROI (Return on Investment) -- показатель возврата инвестиций, позволяющий сравнивать различные мероприятия по оптимизации конденсатора и обосновывать бюджет перед руководством.
ROI = (Годовая экономия - Годовые затраты на мероприятие) / Инвестиция * 100%. Простой срок окупаемости = Инвестиция / Годовая экономия. Для энергетических мероприятий применяют также дисконтированный срок окупаемости с учётом стоимости капитала (WACC 8-15%).
Формулы расчёта экономии
Экономия от чистки конденсатора:
- Дельта_мощности (кВт) = Nкомпр * (перерасход_до - перерасход_после) / 100
- Годовая экономия (руб.) = Дельта_мощности * Часы_работы * Тариф
Экономия от ЧРП:
- Экономия (кВт) = Nнасоса * (1 - (n2/n1)^3), где n2/n1 -- отношение новых оборотов к старым
- При снижении оборотов на 30%: экономия = Nнасоса * (1 - 0.7^3) = Nнасоса * 0.657
Экономия от рекуперации:
- Экономия = Qрекуп (кВт) * Часы * Стоимость_замещённого_топлива (руб./кВтч)
9. Кейсы: 3 примера оптимизации с цифрами
Ситуация: кожухотрубный конденсатор 350 кВт (R717), 3 года без чистки. Approach вырос с 4 до 9 градусов. Температура конденсации: 42 градуса вместо 37. Перерасход компрессора: ~45 кВт.
Мероприятие: CIP-промывка лимонной кислотой 5% + ингибитор. 6 часов, стоимость 65 000 руб.
Результат: approach снизился до 4.5 градуса. Tконд = 37.5 градуса. Экономия: 42 кВт * 6 500 ч * 5.8 руб. = 1 584 000 руб./год.
ROI: 2 337%. Окупаемость: 15 дней
Ситуация: насос охлаждения 37 кВт работал на номинале постоянно. Средняя нагрузка на конденсатор -- 65% из-за сезонности. Регулирование -- задвижкой.
Мероприятие: установка ЧРП Danfoss FC302, 37 кВт. Стоимость с монтажом: 285 000 руб.
Результат: средние обороты 72% от номинала. Потребление насоса снизилось с 37 до 14 кВт (среднее). Экономия: 23 кВт * 7 200 ч * 6.2 руб. = 1 025 000 руб./год.
ROI: 260%. Окупаемость: 3.3 месяца
Ситуация: 2 конденсатора по 600 кВт (R507A). Запущенное обслуживание, CoC = 2.5, нет мониторинга. Approach 10-12 градусов, частые аварийные остановки.
Мероприятия: CIP + механическая чистка (180 000 руб.), оптимизация blow-down до CoC=5 (настройка дозатора, 45 000 руб.), установка 6 датчиков + ПЛК для мониторинга (320 000 руб.). Итого: 545 000 руб.
Результат: approach снизился до 5 градусов. Расход воды -30%. Аварийных остановок: 0 за год (было 4). Экономия: 2 340 000 руб./год (энергия + вода + устранённые простои).
ROI: 329%. Окупаемость: 2.8 месяца
10. Мониторинг и предиктивное обслуживание
Непрерывный мониторинг параметров конденсатора -- основа предиктивного обслуживания (predictive maintenance). Вместо фиксированных интервалов чистки (раз в год) вы обслуживаете аппарат по состоянию -- когда это действительно нужно.
Минимальный набор датчиков
- Температура воды на входе и выходе (Pt100, погрешность 0.1 градуса) -- расчёт dT и approach
- Температура конденсации (по давлению или напрямую) -- расчёт approach и COP
- Перепад давления по водяной стороне (дифференциальный манометр) -- индикатор загрязнения
- Расход воды (электромагнитный расходомер) -- расчёт теплопередачи и баланса
Алгоритм предиктивного обслуживания
Сбор данных
Запись параметров каждые 5-15 минут в ПЛК или SCADA. Расчёт U, approach, dT в реальном времени
Базовая линия
Фиксация KPI после чистки/пуска. Это эталон, с которым сравниваются текущие значения
Тренд и алерты
Отклонение approach на +2 градуса или U на -15% -- предупреждение. +4 градуса или -30% -- требуется чистка
Планирование
Экстраполяция тренда загрязнения позволяет запланировать чистку на удобную дату, избегая аварийных остановок
Стоимость системы мониторинга для одного конденсатора: 150-350 тыс. руб. (датчики + ПЛК + визуализация). Экономия: сокращение внеплановых простоев на 70-80%, снижение расхода реагентов на 30%, увеличение интервалов между чистками на 40-60%. Типовая окупаемость: 6-14 месяцев.
11. Нормативная база: ГОСТ, СП, ASHRAE
Проектирование и эксплуатация кожухотрубных конденсаторов регламентируется рядом стандартов, соблюдение которых обязательно для обеспечения безопасности и энергоэффективности.
| Документ | Область применения | Ключевые требования |
|---|---|---|
| ГОСТ 34347-2017 | Сосуды под давлением | Прочностной расчёт, материалы, испытания конденсаторов как сосудов |
| ГОСТ Р 55682 (EN 13445) | Проектирование теплообменников | Расчёт на прочность, допускаемые напряжения, минимальные толщины |
| СП 60.13330.2020 | Отопление, вентиляция, кондиционирование | Требования к энергоэффективности холодильных систем, в т.ч. конденсаторов |
| ASHRAE 90.1 | Энергоэффективность зданий | Минимальные COP для холодильных машин, учёт параметров конденсации |
| TEMA (9-е изд.) | Кожухотрубные ТО | Классификация (AES, BEM, NEN), допуски, рекомендации по загрязнению |
При заказе конденсатора требуйте расчёт по ГОСТ 34347-2017 и сертификат соответствия ТР ТС 032/2013 (безопасность оборудования под давлением). Для экспортных проектов -- ASME Section VIII и TEMA. Подробнее о стандартах кожухотрубных аппаратов: сертификация и нормы для конденсаторов.
