Гидравлика в кожухотрубных испарителях: ходы, скорости, потери давления
Потери давления на стороне воды и хладагента, оптимальные скорости, многоходовые схемы, возврат масла в затопленных системах. Формулы и онлайн-калькулятор ΔP.
Алексей Корнев · Инженер-теплотехникМарт 202610 мин чтения

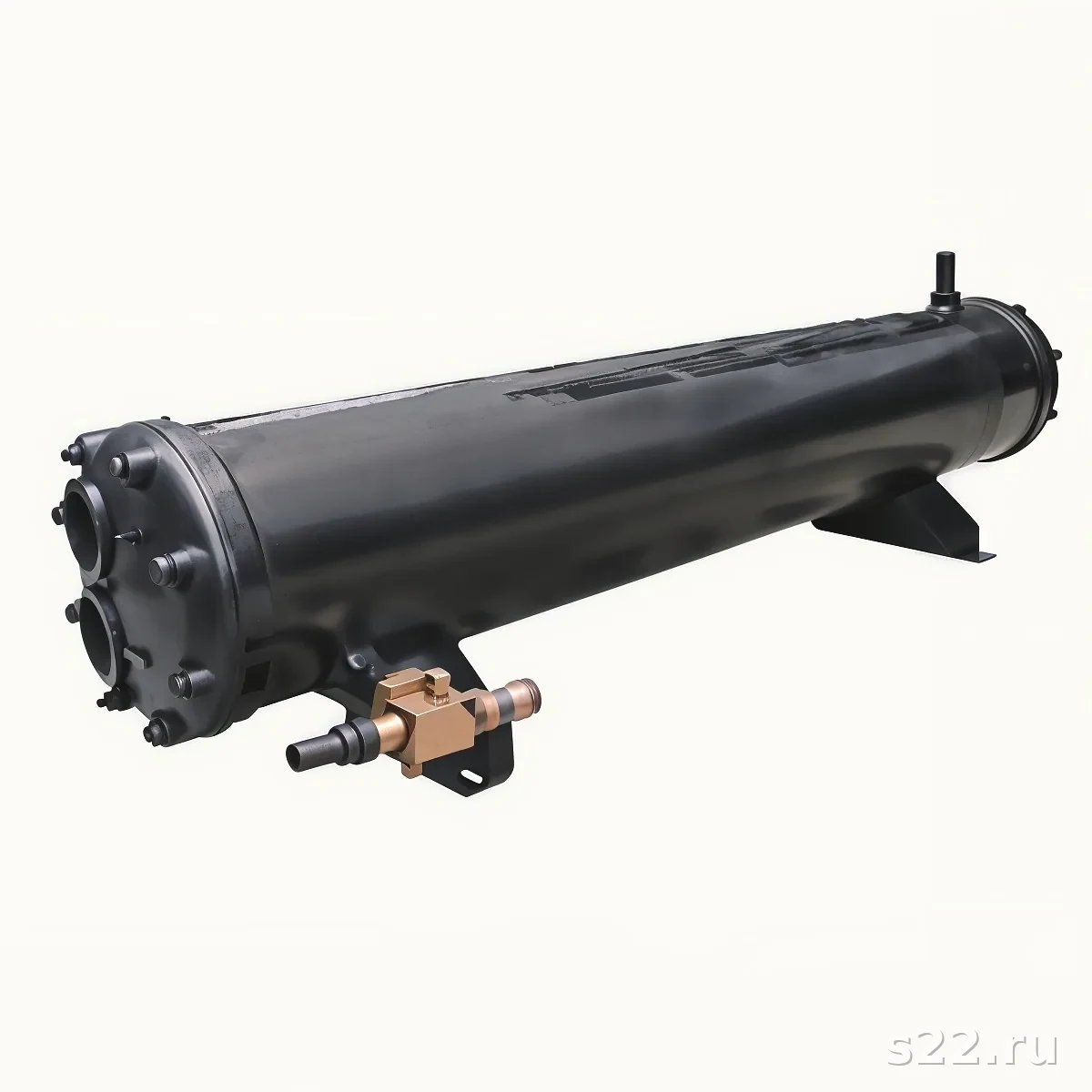

В испарителе есть два полностью разделённых гидравлических контура: водяной (трубное пространство) и хладагентный (межтрубное пространство у затопленного типа, или трубки у DX). Давления в контурах независимы. Потери давления в каждом контуре рассчитываются отдельно и не взаимосвязаны.
Гидравлика испарителя — один из ключевых параметров при подборе, наряду с тепловым расчётом. Недостаточный расход воды снижает K и грозит замерзанием. Избыточный — эрозия трубок и высокий ΔP на насосе. Поиск оптимума между K, ΔP и надёжностью — задача инженера при расчёте испарителя.
Примечание: ΔP зависит от длины трубок и типоразмера — приведены ориентировочные значения для L = 3000 мм, трубки 19×2.
4. Многоходовые схемы: баланс между K и ΔP
Увеличение числа ходов воды позволяет повысить скорость при том же расходе, что улучшает теплоотдачу. Но ΔP растёт пропорционально квадрату скорости, а не числу ходов — линейно. При удвоении числа ходов при постоянном объёмном расходе:
N ходов
Скорость (отн.)
K (отн.)
ΔP (отн.)
Нужная площадь (отн.)
1
1
1
1
1
2
2
1,18
8
0,85
4
4
1,38
64
0,73
6
6
1,52
216
0,66
ΔP растёт пропорционально N_ходов³
При переходе с 1 на 4 хода: скорость ×4, K растёт на 38%, но ΔP вырастает в 64 раза! Поэтому практически используют 1–4 хода. 6 ходов — только при очень высоком допустимом ΔP и малом расходе.
Потери давления хладагента в испарителе эквивалентны снижению температуры кипения: для R134a 1 кПа ΔP ≈ 0,07 К снижения T_кип. При ΔP_хлад = 15 кПа: T_кип снижается на ~1 К к выходу из аппарата — это уменьшает ΔT и снижает мощность.
Хладагент
Допустимый ΔP испарителя
Эквивалент ΔT
R134a
5–15 кПа
0,3–1,0 К
R410A
5–20 кПа
0,1–0,4 К
R717 (NH₃)
3–8 кПа
0,2–0,5 К
R744 (CO₂)
30–80 кПа
0,05–0,12 К
6. Возврат масла в затопленных испарителях
Проблема маслонакопления
В затопленном испарителе синтетическое масло (POE) или минеральное (MO) плотнее большинства жидких хладагентов (R134a, R717) при T_кип. Масло оседает на дне кожуха и не испаряется. Слой масла на трубках толщиной 0,2 мм снижает K на 10–15%. Накопление масла за 3 месяца работы без маслоотделителя: 1–3% от заправки = 15–45 кг масла для чиллера 500 кВт.
Решение проблемы маслонакопления: маслоотделитель на линии нагнетания компрессора задерживает масло и возвращает его через регулирующий клапан. Дренажный штуцер (float valve) в нижней точке испарителя — для периодического выпуска накопившегося масла. Периодичность дренажа: 1–3 месяца в зависимости от типа компрессора и масла.
Признаки маслонакопления в испарителе
Постепенное снижение производительности чиллера на 10–20% при неизменных параметрах работы, рост потребления электроэнергии, снижение T_кип при той же нагрузке. Устраняется полным дренажем масла из испарителя и проверкой маслоотделителя.
Гликолевые растворы имеют большую вязкость, чем вода. Это приводит к увеличению ΔP и снижению числа Рейнольдса (Re) — поток может стать переходным вместо развитого турбулентного.
Среда
Вязкость при 5°C, мПа·с
Re / Re_вода
ΔP / ΔP_вода
Вода
1,52
1,00
1,00
ПГ 15%
2,8
0,54
1,08
ПГ 25%
4,5
0,34
1,22
ПГ 35%
7,2
0,21
1,40
ПГ 45%
13,5
0,11
1,65
При концентрации ПГ 35% и скорости 1,5 м/с число Рейнольдса Re = v×d/ν = 1,5×0,015/(7,2×10⁻⁶) = 3125 — переходный режим! K существенно ниже расчётного. Нужно увеличить скорость до 2+ м/с для обеспечения турбулентного течения. Подробнее: материалы и коррозия испарителей.
Каждое КП содержит: тепловой расчёт, ΔP по воде и хладагенту, рекомендации по обвязке.
HTRI
Расчёт гидравлики
ΔP
Входит в КП бесплатно
3 дня
Расчёт + КП
500+
Проектов выполнено
А
Алексей Корнев
Инженер-теплотехник · Стаж 12 лет · Специализация: гидравлический расчёт кожухотрубных теплообменников и испарителей
Гидравлика хладагентного контура
В испарителе DX-типа хладагент движется внутри трубок: жидкость поступает через ТРВ, испаряется и выходит в виде пара. Потери давления на стороне хладагента влияют на производительность системы через снижение температуры кипения.
Допустимые потери давления хладагента в трубках
Хладагент
T_кип, °C
Давление кипения, бар
ΔP допустимый, кПа
ΔT_экв, К
R134a
0
2,93
8–15
0,4–0,7
R410A
0
7,89
20–40
0,3–0,6
R717 (NH3)
0
4,29
5–10
0,15–0,3
R744 (CO2)
0
34,85
50–120
0,1–0,3
ΔT_экв = потери температуры кипения из-за потерь давления хладагента. Чем меньше ΔP_хлад, тем лучше эффективность цикла. Для CO2 допустимый ΔP в абсолютных значениях большой (высокое давление), но в пересчёте на ΔT_эквив — минимальный.
Гидравлика в затопленном испарителе
В затопленном испарителе хладагент подаётся в межтрубное пространство (кожух), а теплоноситель — в трубки. Гидравлика хладагента принципиально отличается от DX:
Жидкий хладагент заполняет межтрубное пространство снизу — паровые пузырьки поднимаются вверх (гравитационный принцип)
Скорость пара в кожухе: 0,2–0,8 м/с (намного ниже, чем в DX-трубках)
ΔP хладагента: 1–5 кПа (очень низкое благодаря большому сечению)
Перегородки (baffles) направляют поток воды в трубках перпендикулярно — поперечное обтекание повышает K
Уровень жидкого хладагента регулируется поплавковым или электронным клапаном уровня
Застой масла в нижней части кожуха
Масло компрессора (плотнее жидкого фреона) скапливается в нижней точке кожуха. Без периодического дренирования слой масла покрывает нижние трубки, значительно снижая K. Маслоотделитель на линии нагнетания — обязателен для затопленных систем. Признак проблемы: снижение мощности на 10–20% без видимых причин.
Гидравлика гликолевого теплоносителя
Вязкость гликоля существенно выше воды — это влияет на все гидравлические параметры:
Среда
Вязкость при 20°C, мПа·с
Re при v=1,5 м/с
ΔP/ΔP_воды
Вода
1,0
~24000 (турбул.)
1,0×
ЭГ 20%
1,7
~14000 (турбул.)
1,3–1,5×
ПГ 30%
3,2
~7500 (перех.)
1,8–2,2×
ПГ 40%
5,5
~4400 (ламин.)
2,5–3,5×
При концентрации пропиленгликоля 40% и температуре −10°C вязкость возрастает до 15–25 мПа·с — режим течения становится ламинарным. В ламинарном режиме Nu число резко падает, K снижается на 40–60%. Для таких режимов нужны специальные интенсифицирующие трубки (оребрённые внутри) или значительно большая площадь теплообмена. Об этом — в статье материалы и коррозия испарителей.
Часто задаваемые вопросы
Какой должна быть скорость воды в испарителе?-
Оптимально: 1,0–2,0 м/с. Минимум: 0,5 м/с. Максимум: 3 м/с (для Cu — не более 2 м/с). При скорости менее 0,5 м/с — риск замерзания и загрязнения трубок.
Что такое многоходовая схема испарителя?+
Вода проходит трубный пучок несколько раз (2, 4, 6 ходов). Увеличивает скорость и K при том же расходе, но ΔP растёт пропорционально N³. На практике: 1–4 хода.
Что такое возврат масла в затопленном испарителе?+
Масло компрессора накапливается в нижней части кожуха и не испаряется. Снижает K на 10–15%. Решение: маслоотделитель на нагнетании + дренажный штуцер в нижней точке испарителя.
Как гликоль влияет на ΔP в испарителе?+
Гликоль 35% увеличивает вязкость в 4–5 раз по сравнению с водой → ΔP растёт на 40–65%, Re снижается → риск перехода в ламинарный режим. При высоких концентрациях гликоля нужно увеличить скорость потока.
Расчёт гидравлики и подбор испарителя
Укажите параметры — получите тепловой расчёт + ΔP + рекомендации по числу ходов
Заявка отправлена! Инженер свяжется в течение 2 часов.
Практические рекомендации по балансировке гидравлической схемы
Балансировка системы — обязательный этап после монтажа испарителя. Несбалансированная схема даёт неравномерный расход, снижение теплосъёма и кавитацию насоса. Порядок балансировки:
Установить балансировочный клапан (ручной или автоматический) на обратном трубопроводе испарителя.
Замерить перепад давления на испарителе при максимальном расходе (до балансировки).
Рассчитать целевое ΔP по паспортным данным при номинальном расходе.
Прикрыть балансировочный клапан до достижения целевого ΔP.
Проверить расход по теплосчётчику или ультразвуковому расходомеру.
Записать положение рукоятки клапана и ΔP в паспорт аппарата.
Кавитация в насосном контуре испарителя: причины и устранение
Кавитация — образование паровых пузырей в зоне пониженного давления насоса — разрушает крыльчатку и снижает расход. В контуре испарителя она возникает при:
Причина
Симптом
Устранение
Высокое гидравлическое сопротивление фильтра
Шум насоса, снижение расхода
Промывка/замена фильтроэлемента
Засорение трубного пространства
Рост ΔP на испарителе >30%
Химическая или механическая промывка
Воздушная пробка в системе
Нестабильный расход, вибрация
Развоздушивание через воздушник в верхней точке
Недостаточный подпор на всасе насоса
Характерный треск, перегрев насоса
Поднять уровень бака или снизить расход
Высокая температура теплоносителя (гликоль)
Испарение гликоля на всасе
Повысить давление в системе, увеличить давление в баке
Измерительные приборы для контроля гидравлики испарителя
Для точного мониторинга гидравлических параметров применяют:
Дифференциальный манометр — измеряет ΔP на испарителе без вскрытия системы. Рекомендуется постоянная установка на объектах с непрерывным производством.
Ультразвуковой расходомер (накладной тип) — позволяет измерить расход без врезки, точность ±2–5%, достаточно для диагностики.
Вихревые расходомеры — точность ±1%, требуют прямых участков 10D до и 5D после прибора.
Теплосчётчик (расходомер + термопары) — одновременно измеряет расход и тепловую мощность, необходим для коммерческого учёта.
Логгер данных — непрерывная запись ΔP, температур, расхода позволяет выявить деградацию теплообмена в динамике.
Типичные значения ΔP испарителей разных мощностей
Ориентировочные потери давления по стороне теплоносителя (вода, 1 ход) для стандартных кожухотрубных испарителей S22:
Мощность, кВт
Расход воды, м³/ч
ΔP (1 ход), кПа
ΔP (2 хода), кПа
50
8.6
15–25
45–70
150
25.8
20–35
60–100
300
51.5
25–45
70–120
600
103
30–55
85–150
1000
172
35–65
100–180
Значения приведены для воды при t = 10 °C. Для гликоля 30% умножить на 1.3–1.5 (выше вязкость).
Местные сопротивления в обвязке испарителя
Линейные потери давления в трубках — лишь часть общего ΔP. Местные сопротивления (арматура, повороты, переходы) добавляют 30–60% к линейным. Метод эквивалентных длин:
Элемент обвязки
ξ (коэф. местного сопр.)
Эквивалентная длина, L/d
Колено 90° (стальное)
0.5–1.5
20–60
Тройник (проход)
0.3
12
Тройник (ответвление)
1.0–1.5
40–60
Шаровой кран (открыт)
0.05–0.1
2–4
Сетчатый фильтр Y-типа
4–8
160–320
Обратный клапан (тарельчатый)
2–5
80–200
Резкое расширение (d₁→d₂, d₁/d₂=0.5)
0.56
22
Для ориентировочного расчёта суммарный ΔP_местных ≈ 40% × ΔP_линейных. Для точного подбора насоса суммируйте все местные сопротивления по методу эквивалентных длин.
Гидроудар в системе с испарителем: причины и защита
Гидроудар возникает при резком изменении скорости потока (быстрое закрытие клапана, выключение насоса). Давление скачка по формуле Жуковского: ΔP = ρ × a × Δw, где a — скорость звука в жидкости (~1000–1400 м/с для воды). При скорости воды 2 м/с мгновенная остановка даёт ΔP ≈ 2.8 МПа (28 бар) — достаточно для разрушения сварных швов испарителя.
Меры защиты:
Моторизованные клапаны с управляемым временем закрытия (минимум 5–10 с).
Гидроаккумуляторы (воздушно-водяные баки) на нагнетательной линии насоса.
Обратный клапан без хлопка (silent check valve) — плавное закрытие без удара тарелки.
Ограничение скорости теплоносителя ≤2.0 м/с в испарителе.
Байпас с предохранительным клапаном настроенным на 1.3 × PN аппарата.
Многоходовые испарители: гидравлика по ходам
Увеличение числа ходов теплоносителя повышает скорость в трубках и улучшает теплоотдачу, но пропорционально растёт гидравлическое сопротивление. Зависимость ΔP от числа ходов:
Число ходов
Скорость (w), м/с
Re
ΔP, % от 1-ходового
α, % от 1-ходового
1
0.5
8 300
100%
100%
2
1.0
16 600
370%
130%
4
2.0
33 200
1400%
162%
При переходе с 1 на 2 хода ΔP растёт примерно в 3.7 раза (рост w + увеличение длины пути в 2 раза). Оптимум — 2 хода: хорошее соотношение теплоотдачи и давления.
Расчёт характеристики насоса для контура испарителя
Подбор насоса ведётся по точке пересечения кривой Q–H насоса с гидравлической характеристикой системы. Гидравлическая характеристика системы: H = k × Q², где k — суммарное сопротивление. Алгоритм:
Рассчитать суммарное ΔP системы при номинальном расходе: испаритель + трубопроводы + арматура.
Задать минимальный расход (50% от номинала) и рассчитать ΔP при нём (пропорционально Q²).
Построить параболу системы через две точки.
Наложить на Q–H кривую насоса, найти рабочую точку.
Проверить КПД насоса в рабочей точке ≥ 65% (если нет — взять другой типоразмер).
Проверить достаточность NPSHa > NPSHr + 0.5 м (запас от кавитации).
Для систем с переменным расходом (VFD на насосе) рабочую точку проверяют при 50%, 75% и 100% подаче.
Регулирование расхода теплоносителя в испарителе
Расход теплоносителя через испаритель влияет на тепловую эффективность, гидравлическое сопротивление и ресурс аппарата. Способы регулирования:
Метод регулирования
Принцип
Диапазон регулирования
Энергоэффективность
Дроссельный клапан (ручной/автоматический)
Увеличение сопротивления на клапане
10–100%
Низкая (энергия теряется на клапане)
Частотный преобразователь (VFD)
Изменение скорости вращения насоса
30–100%
Высокая (Q∝n, P∝n³)
Байпасный клапан
Часть потока обходит испаритель
0–80%
Низкая (насос работает на полную)
Ступенчатое регулирование (2 насоса)
Один или два насоса в работе
50/100%
Средняя
Для экономии электроэнергии оптимален VFD насос с сигналом управления по перепаду давления или температуре выходящего теплоносителя. Экономия достигает 30–50% от потребления насоса.
Уравнение Дарси-Вейсбаха и формулы для трения
В основе расчёта потерь давления лежит уравнение Дарси-Вейсбаха:
ΔP = λ × (L/d) × (ρ × w²/2)
Где: λ — коэффициент гидравлического трения, L — длина пути (м), d — внутренний диаметр (м), ρ — плотность (кг/м³), w — скорость (м/с).
Коэффициент λ определяется по числу Рейнольдса Re = ρ·w·d/μ:
Re < 2300 (ламинарный режим): λ = 64/Re
2300 < Re < 4000 (переходный): ненадёжная зона, избегать в проектировании
Re > 4000 (турбулентный): формула Колбрука-Уайта: 1/√λ = −2·lg(ε/(3.7d) + 2.51/(Re·√λ))
Для гладких труб турбулентный режим: λ ≈ 0.316/Re^0.25 (Блазиус, для Re < 100 000)
В инженерных расчётах для медных и нержавеющих труб (ε ≈ 0.002–0.01 мм) при Re = 10 000–50 000 типичные значения λ = 0.020–0.030.
Гидравлика хладагента в испарителе DX-типа
В DX-испарителе хладагент движется внутри трубок как двухфазная смесь: жидкость + пар. Это принципиально отличается от однофазного теплоносителя. Особенности:
Потери давления хладагента снижают температуру кипения — перепад 0.1 бар для R134a при t₀ = −5 °C = снижение t₀ на ≈0.4 К. При длинном испарителе суммарное снижение t₀ может составить 1–2 К.
Скорость двухфазного потока нарастает по длине трубки по мере испарения жидкости. Входная скорость (жидкость) 0.5–1.0 м/с, выходная (пар) 5–15 м/с.
Распределение хладагента по трубкам — при параллельном включении нескольких трубок неравномерное распределение жидкости ухудшает теплообмен. Применяют распределители хладагента (distributors) типа Sporlan, Danfoss.
Максимально допустимая скорость пара на выходе из испарителя — из условия уноса жидкости: обычно не более 10–15 м/с для вертикального движения вверх.
Современные системы автоматизации зданий (BMS/SCADA) позволяют непрерывно контролировать гидравлические параметры испарителя и реагировать на отклонения без участия оператора. Рекомендуемые точки контроля:
Параметр
Датчик
Норма
Аварийная уставка
Перепад давления ΔP
Дифференциальный манометр
По паспорту ±10%
+30% (загрязнение)
Расход теплоносителя G
Расходомер (электромагнитный / вихревой)
Проектный ±5%
−20% (недостаточный расход)
Температура воды на входе/выходе
Погружные термометры PT100
Проектный ΔT ±1 К
Отклонение >2 К от нормы
Давление хладагента (всасывание)
Манометр на всасе компрессора
Соответствует t₀
Снижение P → t₀ снизилась
Интеграция гидравлических параметров в BMS позволяет выявить деградацию испарителя (загрязнение) ещё до того, как она заметно повлияет на холодопроизводительность. Планирование промывки на основе данных, а не по календарю — экономит деньги на нецелесообразных ТО.
Особенности гидравлики при параллельном включении испарителей
Для систем мощностью >1 МВт часто применяют несколько испарителей в параллель. Гидравлические особенности:
Равномерное распределение расхода — при неодинаковом сопротивлении параллельных ветвей расход распределяется неравномерно. Требуются балансировочные клапаны на каждый аппарат.
Характеристика параллельной системы — суммарная Q = Q₁ + Q₂ + ... при одинаковом ΔP. Характеристика системы по оси X складывается.
Аварийное выключение одного испарителя — расход перераспределяется на оставшиеся, скорость в них растёт, ΔP увеличивается. Насос должен иметь запас по напору.
Разные гидравлические сопротивления при загрязнении — один испаритель может зарасти больше другого. Мониторинг ΔP на каждом аппарате раздельно — обязателен.
Расчёт необходимого расхода теплоносителя
Расход теплоносителя G связан с тепловой мощностью Q и температурным перепадом ΔT формулой теплового баланса:
G [кг/с] = Q [Вт] / (Cp [Дж/(кг·К)] × ΔT [К])
В объёмных единицах: G [м³/ч] = G [кг/с] × 3.6 / ρ [кг/м³]. Типовые Cp:
Вода при +10 °C: Cp = 4190 Дж/(кг·К), ρ = 999 кг/м³
Пример: Q = 200 кВт, вода, ΔT = 5 К: G = 200 000 / (4190 × 5) = 9.55 кг/с = 34.4 м³/ч. При скорости воды 1.5 м/с и числе трубок N: d_трубки = √(4 × G_на_ход / (π × N_на_ход × ρ × w)).
Диагностика гидравлических проблем: алгоритм действий
При обнаружении отклонения гидравлических параметров от нормы рекомендуется следующий алгоритм:
Зафиксировать текущие параметры: G, ΔP испарителя, ΔP всей системы, ΔT воды.
Сравнить с базовыми (пусковыми) значениями. Какой параметр изменился больше всего?
Если ΔP испарителя вырос при неизменном G — подозрение на загрязнение трубок или межтрубного пространства.
Если G снизился при том же насосе — увеличилось общее сопротивление системы. Проверить фильтр, обратный клапан, арматуру.
Если ΔT воды выросла при том же G — снизился теплообмен (загрязнение, частичная закупорка трубок).
Провести сравнение тепловой эффективности: UA = Q/(LMTD). Снижение UA >15% — сигнал к промывке.
Визуальный осмотр через ревизионные отверстия, эндоскоп, анализ воды.
Документирование всех изменений в журнале эксплуатации — обязательное условие эффективной диагностики. Без базовых данных невозможно оценить, насколько изменились характеристики.
Нормы скоростей и чисел Рейнольдса для различных теплоносителей
Допустимые скорости определяются из условий эффективного теплообмена (Re достаточен для турбулентного режима) и отсутствия эрозии. Сводная таблица по рекомендациям ASHRAE/TEMA:
Теплоноситель
w_min, м/с
w_max, м/с
Примечание
Вода чистая
0.5
3.0
Оптим. 1.0–2.0 м/с
ЭГ 30%
0.5
2.5
Выше вязкость — ниже Re
ЭГ 45%
0.7
2.0
Для поддержания Re >3000
Морская вода
0.5
1.5
Эрозия медных трубок при >1.5
Рассол NaCl
0.5
2.0
Коррозионно-активен, контролировать w
Масло гидравлическое
0.3
1.5
Высокая вязкость, ламинарный режим
Связанные материалы и инструменты s22.ru
Гидравлический расчёт неотделим от теплового. Используйте смежные ресурсы S22:
При мощностях системы >300 кВт рекомендуем инженерный гидравлический расчёт у специалистов S22. Это занимает 1 рабочий день и выполняется бесплатно при покупке оборудования. Звоните: 8 800 302-58-17 или оставьте заявку через форму на сайте.
Гидравлическая схема испарителя в чиллере: типовое решение
Типовая гидравлическая схема контура испарителя в чиллере включает следующие элементы, расположенные в порядке обхода потока:
Расширительный бак — компенсирует тепловое расширение теплоносителя. Подключается к всасывающему трубопроводу насоса (точка минимального давления).
Циркуляционный насос — создаёт необходимое давление для преодоления сопротивления системы. Частотный привод — для экономии энергии при переменной нагрузке.
Сетчатый фильтр (Y-тип) — перед испарителем. Ячейка 1 мм. Обязателен для защиты трубок от абразивного износа.
Балансировочный клапан — для настройки проектного расхода через испаритель.
Испаритель — основной теплообменный аппарат. Давление на выходе выше, чем на входе? Проверить направление монтажа.
Воздушный сепаратор или воздушник — в верхней точке системы для удаления воздуха.
Обратный клапан — препятствует обратному потоку при остановке насоса.
Трубопроводы подачи и обратки — диаметр подбирается так, чтобы скорость в магистральном трубопроводе была 1.0–2.0 м/с.
Обязательные КИП: манометры на входе и выходе испарителя, термометры на входе и выходе, расходомер (или калиброванный балансировочный клапан с расходной характеристикой).
Влияние накипи на гидравлику: расчёт эффекта
Слой накипи CaCO₃ внутри трубок одновременно увеличивает гидравлическое сопротивление и снижает теплообмен. Количественная оценка:
Слой накипи 1 мм на трубке d = 20 мм: внутренний диаметр уменьшается до 18 мм. Скорость при том же расходе вырастает в (20/18)² = 1.23 раза (на 23%).
ΔP растёт пропорционально w²: при скорости +23% → ΔP_линейных вырастает в 1.23² ≈ 1.51 раза (на 51%).
Теплопроводность накипи CaCO₃ ≈ 0.9 Вт/(м·К) — в 200 раз хуже меди и в 15 раз хуже стали. Слой 1 мм добавляет Rf = 0.001/0.9 = 0.0011 м²·К/Вт, что снижает K в 2–3 раза.
Итого: 1 мм накипи → потребление насоса +51%, холодопроизводительность −30–50%.
Вывод: промывка испарителя при первых признаками зарастания (ΔP выше нормы на 20–30%) — значительно дешевле, чем работа системы с перерасходом энергии. Окупаемость химической промывки — 2–4 месяца при постоянной работе чиллера.
Быстрый справочник для инженера при контрольной проверке гидравлического расчёта:
Параметр
Минимум
Оптимум
Максимум
Скорость воды в трубках
0.5 м/с
1.0–1.5 м/с
3.0 м/с
Число Рейнольдса Re
3 000 (турб.)
10 000–30 000
100 000+
ΔP испарителя (1 ход)
—
20–50 кПа
100–150 кПа
Запас насоса по давлению
10%
15–20%
—
NPSH_a − NPSH_r
0.5 м
1–2 м
—
Сигнал к промывке ΔP/ΔP₀
—
<1.2
1.3 (тревога)
Храните эту памятку вместе с паспортом испарителя. При эксплуатационных проверках (ежеквартально) сравнивайте измеренные значения с оптимумом. Отклонение двух и более параметров одновременно — сигнал к внеплановому техническому обслуживанию.
Компания S22 готова помочь с гидравлическим расчётом контура испарителя, подбором насоса и разработкой схемы обвязки. Обратитесь по телефону 8 800 302-58-17 или через форму на s22.ru — инженерная консультация бесплатна.
Сводная таблица: гидравлические нормы для контура испарителя
Итоговый справочник всех нормативных значений из данной статьи для использования при проектировании и эксплуатации:
Норма
Значение
Источник
Скорость воды в трубках (норм.)
1.0–2.0 м/с
ASHRAE Handbook
Скорость воды в трубках (min)
0.5 м/с (Re >3000)
TEMA C
Скорость воды в трубках (max)
3.0 м/с (Cu: 1.5 м/с)
TEMA R / API 660
Добавка местных потерь к линейным
30–50%
СП 40-102
Допустимый рост ΔP (загрязнение)
+30% (сигнал к промывке)
Практика эксплуатации S22
Время закрытия моторизованного клапана
5–10 с (min)
СП 73.13330
Запас NPSHa − NPSHr
≥0.5 м
ISO 9906, ГОСТ 6134
Эта сводная таблица служит удобным чек-листом при проверке проектных решений и эксплуатационных отчётов. Сохраните её вместе с паспортом аппарата для использования при каждом плановом техническом обслуживании.
Практические рекомендации по выбору диаметра трубок
Диаметр трубок — ключевой конструктивный параметр, влияющий на скорость теплоносителя, ΔP и коэффициент теплоотдачи. Рекомендации по выбору:
d = 16–20 мм — для чистых теплоносителей (вода, гликоль) при малых и средних расходах. Хорошее соотношение скорости и ΔP. Наиболее распространённый вариант для чиллеров.
d = 25 мм — для теплоносителей с механическими примесями или при больших расходах. Снижает скорость, но ухудшает теплообмен. Лучшая самоочищаемость.
d = 12–14 мм — для максимального теплообмена при чистых средах. Требует более точной фильтрации. Высокие Re при умеренных расходах.
Шаг трубок s = 1.25–1.5 × d — обеспечивает достаточное межтрубное пространство для нормального омывания снаружи. При s < 1.25 возрастает риск вибрации трубок.
Для нестандартных сред (морская вода, химические растворы, масла) диаметр и шаг подбираются с учётом коррозионных и механических ограничений конкретного материала трубок. Обратитесь к инженерам S22 для индивидуального подбора геометрии трубного пучка.
Итоговые мысли о гидравлике испарителей
Гидравлика — не «вторичный» параметр испарителя. Неправильно спроектированный гидравлический контур может свести на нет преимущества правильно рассчитанного теплообменника. Три золотых правила:
Скорость должна обеспечивать Re > 3000 — это граница эффективного теплообмена. Всё, что ниже — деньги на ветер в виде избыточной площади.
ΔP должен вписываться в допуск насосной установки — не только при чистом новом аппарате, но и через 5 лет с учётом загрязнения (×1.3).
Мониторинг ΔP в реальном времени — лучшая профилактика аварий. Потратьте 15 000 рублей на дифференциальный манометр — сэкономьте 500 000 на внеплановом ремонте.
Балансировка системы сразу после монтажа — не откладывайте на «потом». Разбалансированная система работает неэффективно с первого дня, и эту неэффективность трудно выявить без базовых данных.
Документация каждого ТО — история ΔP, расходов и температур за 5–10 лет позволяет точно предсказать следующий срок промывки и исключить «профилактику по расписанию» там, где аппарат ещё в норме.
Следуйте этим правилам — и ваша холодильная система будет работать надёжно и экономично весь расчётный ресурс. Гидравлика — это не страшно. Это физика, которая поддаётся расчёту и управлению. Главное — не игнорировать её на этапе проектирования и не забывать про неё в процессе эксплуатации.
Хорошая новость: современные средства измерения (ультразвуковые расходомеры, накладные манометры с Bluetooth, умные насосные агрегаты с встроенной диагностикой) позволяют организовать полноценный мониторинг гидравлики даже на небольших объектах без значительных вложений в инфраструктуру автоматизации. Используйте эти возможности — они окупятся в первый же год эксплуатации.
Компания S22 предлагает полный сервис: от выбора испарителя и гидравлического расчёта контура до поставки, монтажного надзора и планового технического обслуживания. Наши инженеры работают с объектами по всей России — от небольших чиллеров 50 кВт до промышленных аммиачных установок мощностью более 5 МВт. Позвоните нам: каждый звонок — это бесплатная инженерная консультация без обязательств.
Мы верим, что правильная техническая информация — это основа надёжной холодильной инженерии. Именно поэтому S22 публикует подробные технические статьи, калькуляторы и справочные таблицы в открытом доступе. Используйте эти материалы для своих проектов — и обращайтесь к нам, когда понадобится оборудование или более сложный инженерный расчёт.
Подводя итог: гидравлика испарителя — это живая система, которая меняется в процессе эксплуатации. Свежий аппарат с чистыми трубками работает в одном режиме. Тот же аппарат через 3 года, с накипью на трубках и засорённым фильтром — совсем в другом. Задача инженера-эксплуатационщика — отслеживать эти изменения и своевременно принимать меры. Задача инженера-проектировщика — заложить систему с достаточным запасом по гидравлике и предусмотреть удобство обслуживания. Когда оба делают свою работу правильно — система работает надёжно и экономично весь расчётный ресурс в 20–25 лет.
Практические советы по гидравлическому расчёту
Всегда документируйте начальные гидравлические параметры системы при пуско-наладке: перепад давления на испарителе, расход теплоносителя, температуры на входе и выходе. Эти данные станут «нулевой точкой» для всех последующих сравнений и позволят выявлять деградацию на ранних стадиях.
Устанавливайте постоянные точки измерения давления по обе стороны испарителя. Манометры в штуцерах обходятся дёшево, но дают бесценную информацию: рост ΔP на 20–30% за год — явный сигнал о засорении. Не ждите аварийной ситуации — планируйте промывку по показаниям приборов.
При проектировании обязательно предусматривайте обходную линию (байпас) вокруг испарителя — это позволит выполнять промывку без останова системы. Запорная арматура должна быть полнопроходной (шаровые краны), чтобы не создавать дополнительных гидравлических сопротивлений в штатном режиме.
Задайте вопросы нашим инженерам: какой перепад давления оптимален для вашего типа испарителя? Как рассчитать диаметр трубопроводов при нестандартном теплоносителе? Какой насос выбрать для конкретной системы? Инженеры S22 работают с этими расчётами ежедневно и готовы дать конкретный, применимый ответ. Звоните: 8 800 302-58-17.
Гидравлика — это фундамент стабильной работы холодильной системы. Уделите ей должное внимание при проектировании, не экономьте на измерительных приборах, и ваши испарители прослужат весь заявленный ресурс без неожиданных поломок и аварийных простоев. S22 желает вам безотказных систем и экономичных режимов работы.
