Тепловой расчёт конденсатора определяет нужную площадь теплообмена — но именно гидравлический расчёт определяет, будет ли аппарат работать надёжно. Слишком низкая скорость воды в трубках приводит к отложениям и коррозии. Слишком высокая — к эрозии и чрезмерным потерям давления, которые «не тянет» насос. А неверный выбор числа ходов воды делает весь расчёт бессмысленным.
В этой статье разберём гидравлику кожухотрубных конденсаторов от первых принципов до практических формул.
Два пространства — два гидравлических контура

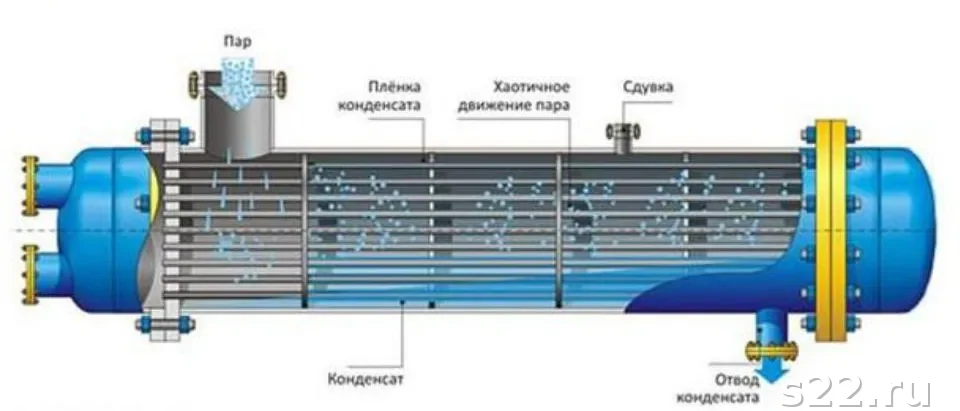

Кожухотрубный конденсатор имеет два независимых гидравлических контура:
| Пространство | Среда (типичная) | Режим течения | Ключевой параметр |
|---|---|---|---|
| Трубное | Охлаждающая вода | Турбулентный (Re > 10 000) | Скорость w, м/с |
| Межтрубное (кожух) | Пар / хладагент | Поперечное обтекание | Скорость у перегородок |
Гидравлические расчёты этих контуров выполняются независимо и суммируются при расчёте общих потерь системы.
Гидравлика трубного пространства
Скорость воды в трубках
Скорость воды в трубках — главная переменная, от которой зависит и теплоотдача, и надёжность конденсатора.
Где:
G_воды — массовый расход воды, кг/с
n_тр_в_ходу — число трубок в одном ходу = N_тр / Z (N_тр — всего трубок, Z — число ходов)
f_тр — площадь сечения одной трубки = π × d_вн² / 4, м²
Диапазоны скоростей по типу воды:
| Тип охлаждающей воды | Минимум, м/с | Оптимум, м/с | Максимум, м/с |
|---|---|---|---|
| Оборотная техническая | 0,7 | 1,0–1,5 | 2,0 |
| Речная / озёрная | 0,8 | 1,2–1,8 | 2,0 |
| Морская вода (медно-ник.) | 0,5 | 0,8–1,5 | 1,8 |
| Дистиллят / конденсат | 0,5 | 0,8–1,5 | 2,5 |
| Нержавеющие трубки | 0,5 | 1,0–2,0 | 2,5 |
Режим течения: число Рейнольдса
ν воды при 20 °С = 1,004 × 10⁻⁶ м²/с
ν воды при 40 °С = 0,658 × 10⁻⁶ м²/с
Re < 2 300 — ламинарный (избегать!)
Re = 2 300–10 000 — переходный (нежелательно)
Re > 10 000 — развитый турбулентный (норма)
Пример: d_вн = 21 мм, w = 1,2 м/с, вода 30 °С (ν = 0,80 × 10⁻⁶ м²/с):
Re = 1,2 × 0,021 / (0,80 × 10⁻⁶) = 31 500 — турбулентный режим, отлично.
Потери давления в трубном пространстве
λ — коэффициент трения Дарси:
λ = 0,316 / Re^0,25 (формула Блазиуса, Re = 4 000–100 000)
λ = 0,0032 + 0,221 / Re^0,237 (Re = 100 000–10⁷)
L — длина трубки (один ход), м
Σξ — сумма местных сопротивлений:
Вход в трубку: ξ = 0,5
Выход из трубки: ξ = 1,0
Поворот на 180° (в камере): ξ = 1,5–2,5
Пример расчёта при 2 ходах:
d_вн = 0,021 м, L = 3 м, w = 1,2 м/с, ρ = 996 кг/м³, Re = 31 500
λ = 0,316 / 31500^0,25 = 0,316 / 13,32 = 0,0237
ξ_сумм = 0,5 + 1,0 + 2,0 (поворот) = 3,5 (за один ход)
ΔP_ход = (0,0237 × 3/0,021 + 3,5) × 996 × 1,44/2 = (3,39 + 3,5) × 717 = 4 940 Па ≈ 0,005 МПа
ΔP_полное = 2 × 4 940 = 9 880 Па ≈ 0,010 МПа (плюс потери в трубных камерах ~0,005 МПа)
Влияние числа ходов воды на гидравлику
Число ходов воды Z — ключевой параметр, связывающий тепловой и гидравлический расчёты:
| Число ходов Z | Скорость воды | ΔP_тр (относительно Z=1) | Нагрев воды ΔT | Применение |
|---|---|---|---|---|
| 1 | Низкая (может быть <0,5 м/с) | 1× | Малый (3–8 °С) | Большой расход воды |
| 2 | Вдвое выше | 4× | Средний (5–12 °С) | Стандарт для большинства |
| 4 | Вчетверо выше | 16× | Высокий (10–20 °С) | Малый расход, дефицит воды |
Подробная методика выбора числа ходов — в статье «Сколько ходов воды выбрать: 1, 2 или 4?»
Гидравлика межтрубного пространства (кожуха)
Роль сегментных перегородок
Сегментные перегородки в кожухе создают поперечное омывание трубного пучка, многократно повышая коэффициент теплоотдачи с паровой стороны. Но это же создаёт гидравлическое сопротивление.
F_окна = F_сечение_кожуха × (1 − D_ср_трубок/D_кожуха) × отн_площадь_выреза
Типичная скорость пара в окне перегородки: 5–25 м/с
Типичная скорость жидкого теплоносителя: 0,3–1,5 м/с
Влияние шага перегородок на потери давления
| Шаг перегородок B / D_кожуха | Относит. скорость | Коэфф. теплоотдачи (α) | ΔP в кожухе |
|---|---|---|---|
| 1,0 (редкие перегородки) | 1× | 100% | 1× |
| 0,5 | 2× | 130–150% | 3–4× |
| 0,25 | 4× | 170–200% | 12–16× |
Зависимость потерь давления от скорости: ΔP ~ w^1,7–2,0. При уменьшении шага перегородок в 2 раза потери давления растут в 3–4 раза (не в 4, поскольку часть потока «перетекает» через зазоры между трубками и кожухом).
Скорость пара на входе в конденсатор
Высокая скорость пара на входном патрубке — типичная ошибка проектирования. При скорости пара у патрубка более 40 м/с возникает:
- Эрозия первых рядов трубок у патрубка
- Неравномерное распределение пара по длине конденсатора
- Унос капель конденсата из аппарата
- Акустические вибрации
Решение: распределительный паровой щиток на входном патрубке, занижение скорости за счёт большего диаметра патрубка. Типичная скорость пара у входного патрубка: 15–35 м/с.
Вибрация трубок — гидравлическая проблема
При высоких скоростях потока в кожухе возникает вихреобразование за трубками (эффект Кармана). Если частота вихреобразования совпадает с собственной частотой трубок — резонанс приводит к усталостным трещинам трубок через 100–500 часов работы.
St (число Струхаля) ≈ 0,2 (для пучков труб)
Собственная частота трубки (свободно опёртая):
f_собств = (π / 2L²) × √(E × I / m)
Где: L — пролёт между перегородками, E — модуль упругости, I — момент инерции, m — масса трубки на ед. длины с учётом жидкости внутри
Условие безопасности: f_вихрь < 0,8 × f_собств или f_вихрь > 1,2 × f_собств
На практике: при скоростях жидкого теплоносителя в кожухе более 1,5–2,0 м/с и длинных пролётах (L более 800 мм для трубки d = 25 мм) — обязательна проверка на вибрацию.
Онлайн-калькулятор: потери давления в трубках
Расчёт потерь давления в трубном пространстве
Типичные гидравлические проблемы и решения
| Проблема | Причина | Решение |
|---|---|---|
| Быстрое загрязнение трубок | Скорость воды ниже 0,5 м/с | Перейти на большее число ходов |
| Насос «не тянет» воду через конденсатор | Слишком большое ΔP (4+ хода, длинные трубки) | Уменьшить число ходов, выбрать более мощный насос |
| Вибрация и шум аппарата | Высокая скорость пара, резонанс трубок | Уменьшить шаг перегородок, добавить антивибрационные перегородки |
| Неравномерный нагрев воды | Байпас потока через зазоры перегородок | Уплотнить перегородки, применить многоходовую схему |
| Трещины трубок у трубных решёток | Термические напряжения при 4 ходах | Перейти на тип КП (плавающая голова) |
Пример комплексного гидравлического расчёта
Шаг 1: Скорость воды
d_вн = 25 − 2×2 = 21 мм = 0,021 м
f_тр = π × 0,021² / 4 = 3,46 × 10⁻⁴ м²
n_тр_в_ходу = 200/2 = 100 трубок
w = 30 / (996 × 100 × 3,46 × 10⁻⁴) = 30 / 34,46 = 0,87 м/с — в норме.
Шаг 2: Режим течения
ν при 25 °С ≈ 0,89 × 10⁻⁶ м²/с
Re = 0,87 × 0,021 / (0,89 × 10⁻⁶) = 20 540 — турбулентный.
Шаг 3: Потери давления
λ = 0,316 / 20540^0,25 = 0,316 / 11,97 = 0,0264
ΔP_ход = (0,0264 × 4/0,021 + 0,5 + 1,0 + 2,0) × 996 × 0,87²/2
= (5,03 + 3,5) × 378,4 = 3 228 Па
ΔP_полное = 2 × 3 228 ≈ 6 456 Па = 0,0065 МПа
Вывод: Потери давления в трубках — около 0,007 МПа. С учётом трубных камер и обвязки — примерно 0,015–0,020 МПа. Стандартный насос оборотной воды с напором 0,1–0,15 МПа — справится.
Часто задаваемые вопросы
Оптимальная скорость воды в трубках кожухотрубного конденсатора — 0,8–2,0 м/с. Минимум 0,5 м/с — иначе выпадают отложения и развиваются биологические обрастания. Максимум 2,5 м/с для нержавеющих трубок, 2,0 м/с для стальных, 1,8 м/с для медно-никелевых (во избежание эрозии и кавитации). Оптимум с точки зрения теплопередачи и потерь давления — 1,0–1,5 м/с.
Потери давления в трубах: ΔP_тр = (λ × L_хода / d_вн + Σξ_мест) × (ρ × w² / 2). Где: λ — коэффициент трения Дарси (для турбулентного режима λ ≈ 0,316 / Re^0,25), L_хода — длина одного прохода, d_вн — внутренний диаметр трубки, Σξ_мест — сумма местных сопротивлений (вход, выход, повороты). При 2 ходах потери удваиваются, при 4 ходах — учетверяются. Типичные потери: 0,05–0,2 МПа на один ход.
Сегментные перегородки в кожухе направляют поток поперёк трубного пучка, увеличивая скорость среды и коэффициент теплоотдачи. Шаг перегородок B = (0,2–1,0) × D_кожуха. При уменьшении шага B вдвое — скорость растёт вдвое, теплоотдача растёт на 30–50%, но потери давления в кожухе растут в 3–4 раза (зависимость ΔP ~ w^1,7–2). Оптимальный шаг перегородок выбирается из условия ΔP_кожух не более 0,05 МПа.
Допустимые потери давления зависят от системы. В трубном пространстве (охлаждающая вода): обычно 0,05–0,15 МПа на весь аппарат — определяется напором насоса охладительной системы. В межтрубном пространстве (конденсируемый пар или хладагент): для пара — 0,005–0,02 МПа (гидравлическое сопротивление должно быть минимальным, чтобы не снижать давление конденсации); для жидкого теплоносителя — 0,02–0,08 МПа.
При скорости воды ниже 0,5 м/с нарушается режим самоочистки трубок. Взвешенные частицы оседают на стенках, образуя отложения. Развиваются биологические обрастания — микроорганизмы, водоросли, ракушки (в системах с морской или речной водой). В результате коэффициент теплопередачи падает на 30–70%, трубки корродируют изнутри. Для оборотной воды минимальная скорость — 0,7 м/с.
4-ходовой конденсатор выбирают когда: расход воды мал и при 2 ходах скорость падает ниже 0,8 м/с; нужен больший нагрев воды (ΔТ воды = 10–20 °С против 5–10 °С при 2 ходах); экономят воду при дефиците. Недостатки 4 ходов: потери давления в 4 раза выше, чем при 1 ходе; тепловые напряжения в трубных решётках выше (нужен плавающий конец — тип KP). При 4 ходах расчётная площадь нужна меньше, но насос охлаждающей воды — мощнее.
Re = w × d_вн / ν (скорость × диаметр / кинематическая вязкость). Для воды при 20 °С: ν = 1,004 × 10⁻⁶ м²/с. При Re менее 2300 — ламинарный режим, низкая теплоотдача, α ≈ const. При Re = 2300–10000 — переходный режим, нестабильная теплоотдача. При Re более 10000 — развитый турбулентный режим, теплоотдача высокая, α ~ Re^0,8. Для конденсаторов Re следует держать более 10000, что соответствует скорости воды более 0,5–1,0 м/с в трубке диаметром 25 мм.
Диаметр трубки влияет на потери двояко. Трубки меньшего диаметра (d = 16–20 мм): выше скорость при том же расходе → лучше теплообмен, но потери давления растут пропорционально d⁻⁵ (при постоянном расходе). Трубки большего диаметра (d = 25–38 мм): ниже гидравлическое сопротивление, проще чистить, но хуже теплоотдача. В конденсаторах типа КНГ/ККГ стандарт: 25×2 мм (наружный × стенка) по ГОСТ 15122-79.
Скорость пара в кожухе: w_пар = G_пар / (ρ_пар × F_свободного_сечения). Свободное сечение: F = D_кожуха² × π/4 − n × d_нар² × π/4 (за вычетом трубок). Типичные скорости пара при входе в конденсатор: 15–40 м/с. По мере конденсации скорость падает. Высокая скорость пара у перегородок повышает теплоотдачу с паровой стороны, но увеличивает унос капель и вибрацию трубок.
Гидравлический удар возникает при быстром пуске насосов или закрытии задвижек — волна давления разрушает трубки и фланцевые соединения. Меры защиты: 1) Задвижки открывать и закрывать плавно (5–10 с). 2) Установить гасители гидроударов (компенсаторы давления) на подающем трубопроводе. 3) Воздухоотводчики на верхних точках трубных камер — удалять воздушные пробки при пуске. 4) Для систем с паром — предусмотреть дренаж конденсата через гидрозатворы.
Вибрация трубок возникает при скорости потока в кожухе выше критической. Проверка: 1) Рассчитать собственную частоту трубки f = (π/2L²) × √(EI/m) (E — модуль упругости, I — момент инерции, m — масса на ед. длины). 2) Рассчитать частоту вихреобразования f_вихрь = St × w / d (St — число Струхаля ≈ 0,2). 3) Если f_вихрь приближается к f_собств (±20%) — риск резонанса. Решение: уменьшить шаг перегородок (уменьшить пролёт трубок) или изменить скорость потока.
