Горизонтальный или вертикальный испаритель: критерии выбора
Физика кипения, коэффициент теплопередачи, монтаж и обслуживание — 8 сценариев выбора в decision table для инженеров
Физика кипения: горизонтальный vs вертикальный
Ориентация кожухотрубного испарителя напрямую влияет на гидродинамику кипящего хладагента в межтрубном пространстве — а значит, на коэффициент теплопередачи и стабильность работы.
- Хладагент: заполняет нижнюю половину кожуха
- Паровое пространство: над уровнем жидкости
- Тепловой поток: неравномерен по высоте
- Верхние трубки: частично в паровом пространстве
- Нижние трубки: полностью в жидкости
- Опоры: седловые, уклон 1:100
- Хладагент: заполняет весь кожух снизу вверх
- Паровое пространство: в верхней крышке
- Тепловой поток: равномерен по всем трубкам
- Все трубки: полностью в жидкости
- Циркуляция: развитая естественная (снизу вверх)
- Опоры: фланцевые лапы к стене/стойке
Почему у вертикального K выше
В вертикальном испарителе кипящий хладагент движется снизу вверх по всему сечению кожуха — формируется развитая двухфазная циркуляция с высокой скоростью потока у поверхности трубок. В горизонтальном верхние трубки омываются хуже (паровое пространство), что снижает средний K на 10–20%.
Сравнительная таблица параметров
| Параметр | Горизонтальный (ИНГ/ИКГ) | Вертикальный (ИНВ/ИКВ) |
|---|---|---|
| K теплопередачи (аммиак) | 700–1200 Вт/м²·К | 1000–1500 Вт/м²·К |
| Занимаемая площадь пола | Большая (длина кожуха + место для крышек) | Меньше в 2–3 раза |
| Требуемая высота помещения | Минимальная (диаметр + 0,5 м) | Длина кожуха + 1,0–1,5 м |
| Устойчивость к переменным нагрузкам | Удовлетворительная (ниже 30% — нестабильно) | Высокая (стабилен от 20%) |
| Возврат масла (NH₃) | Затруднён — нужны дренажи по всей длине | Удобен — масло в нижнем коллекторе |
| Обслуживание (снятие крышки) | Удобно — крышки спереди и сзади без подъёма | Нужен подъём крышки вверх (такелаж) |
| Монтажная стоимость | Ниже (простые опоры) | Выше (несущие конструкции, анкеры) |
| Применение для NH₃ | Малые установки, ограниченная высота | Предпочтителен для крупных систем |
Decision table: выбор ориентации по 8 сценариям
| Сценарий | Рекомендация | Условие выбора |
|---|---|---|
| Чиллер 500 кВт, фреон R134a, высота помещения 4 м | Горизонтальный ИНГ/ИКГ | Ограниченная высота, фреон не требует интенсивного маслоотвода, нагрузка стабильна |
| Аммиачная установка 1500 кВт, склад заморозки | Вертикальный ИНВ/ИКВ | NH₃ — маслоотвод критичен, переменная нагрузка, высокий K снижает площадь пучка |
| Ограниченная высота помещения (менее 3,5 м), D кожуха до 400 мм | Горизонтальный ИНГ | Вертикальный не помещается по высоте |
| Ограниченная площадь машинного зала, несколько аппаратов | Вертикальный ИНВ | Вертикальный занимает в 2–3 раза меньше площади пола |
| Частые остановки и пуски, нагрузка 20–100% | Вертикальный ИКВ | Стабильная работа при малом заполнении, лучший K при частичной нагрузке |
| Приоритет удобства обслуживания, частая чистка трубок | Горизонтальный ИКГ/ИПГ | Крышки снимаются без подъёмных механизмов, трубки доступны спереди и сзади |
| Аммиачный чиллер 800 кВт, новое строительство | Вертикальный ИКВ/ИПВ | Закладывается высота здания, NH₃ — вертикальный предпочтителен во всём диапазоне |
| Замена существующего горизонтального, минимум переделок | Горизонтальный (замена 1:1) | Площадь пересчитывается. Если K у нового выше — площадь меньше, аппарат компактнее |
Монтажные требования

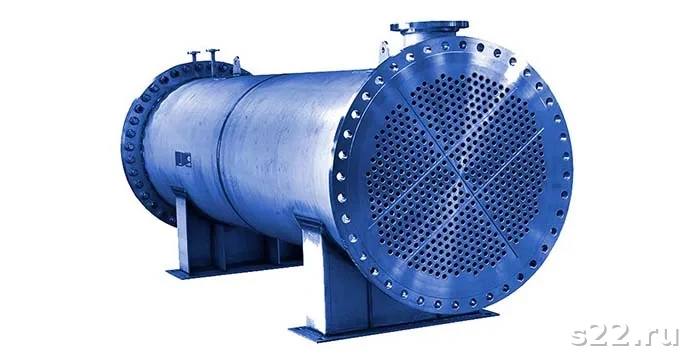

Горизонтальный испаритель — седловые опоры
Горизонтальный кожухотрубный испаритель устанавливается на две седловые опоры. Одна опора — фиксированная (болты в круглых отверстиях), вторая — скользящая (болты в овальных отверстиях для компенсации теплового удлинения). Уклон 1:100 в сторону нижнего дренажного штуцера обязателен для полного дренирования хладагента и масла.
Уклон горизонтального испарителя
Уклон 1:100 — это 10 мм на 1000 мм длины. Для аппарата длиной 4000 мм — перепад высоты опор 40 мм. При нулевом уклоне масло (в аммиачных системах) накапливается в нижней части кожуха по всей длине и не дренируется самотёком.
Вертикальный испаритель — фланцевые опоры и анкеры
Вертикальный испаритель крепится через опорные лапы или опорный фланец к несущей конструкции — стене или металлическим стойкам. Анкерное крепление рассчитывается на суммарный вес аппарата, заполненного хладагентом и охлаждаемой средой, плюс ветровую нагрузку при размещении вне здания.
Расстояние от верхнего торца кожуха до перекрытия: не менее длины кожуха × 0,15 + 500 мм (для подъёма крышки при ревизии). Для аппарата с длиной трубок 4000 мм — от 1100 мм свободного пространства сверху.
| Длина трубок | Мин. высота от перекрытия (горизонт.) | Свободное пространство сверху (вертик.) |
|---|---|---|
| 2000 мм | D_кожуха + 400 мм | 800 мм |
| 3000 мм | D_кожуха + 400 мм | 950 мм |
| 4000 мм | D_кожуха + 400 мм | 1100 мм |
| 6000 мм | D_кожуха + 400 мм | 1400 мм |
Особенности обслуживания
Обслуживание кожухотрубного испарителя включает периодическую проверку, чистку трубок, дренаж масла (для NH₃) и ревизию трубных решёток. Ориентация влияет на трудоёмкость каждой операции.
- Крышки: снимаются без подъёмника, 2 крышки (перед + зад)
- Чистка трубок: ёрши, гидродинамика — удобно через обе крышки
- Дренаж масла: несколько дренажных точек по длине кожуха
- Трубки видны: можно осмотреть визуально с торцов
- Трудозатраты: низкие — без такелажа
- Крышка: одна верхняя, снимается подъёмным механизмом
- Чистка трубок: через верхнюю крышку — удобна только при ИПВ (пучок извлекается)
- Дренаж масла: одна нижняя точка — удобно и надёжно
- Трубки видны: только через верхнюю крышку (ограниченно)
- Трудозатраты: выше — требует такелажного оборудования
Влияние ориентации на гидравлику охлаждаемой среды
Помимо стороны хладагента, ориентация влияет и на гидравлику охлаждаемой среды (вода, гликоль, рассол), проходящей по трубкам. Схема ходов и направление течения меняются в зависимости от ориентации аппарата.
Горизонтальный испаритель: многоходовое течение
В горизонтальном испарителе охлаждаемая среда обычно проходит в режиме 2, 4 или 6 ходов — попеременно прямо и обратно через пучок трубок. Многоходовая схема повышает скорость в трубках (обычно 1,0–2,0 м/с) и тем самым улучшает коэффициент теплоотдачи со стороны трубок (α_трубок). Однако гидравлическое сопротивление растёт пропорционально числу ходов в квадрате.
Вертикальный испаритель: однонаправленное течение
В вертикальном испарителе охлаждаемая среда чаще всего проходит однонаправленно снизу вверх (или сверху вниз). Чтобы сохранить достаточную скорость в трубках при меньшем числе ходов, используется большее число трубок на ход или уменьшенный диаметр трубок (обычно 16×1,5 или 20×2 мм).
| Параметр | Горизонтальный | Вертикальный |
|---|---|---|
| Схема ходов охлаждаемой среды | 2–6 ходов | 1–4 хода |
| Скорость в трубках | 0,8–2,5 м/с | 0,5–1,8 м/с |
| Гидравлическое сопротивление (ΔP) | Выше при 4–6 ходах | Ниже при 1–2 ходах |
| Риск замерзания при остановке (гликоль) | Дренирование самотёком при наличии уклона | Дренирование по направлению вниз — проще |
| Выравнивание температуры по длине | Хорошее (противоток или скрещённые ходы) | Хорошее (однонаправленный противоток) |
Скорость в трубках: золотое сечение
Оптимальная скорость охлаждаемой среды в трубках — 1,0–1,5 м/с для воды и 0,5–0,8 м/с для вязких сред (рассол, гликоль свыше 40%). При скорости ниже 0,5 м/с — ламинарное течение, альфа трубок падает в 3–5 раз. При скорости выше 2,5 м/с — эрозия входных участков трубок (особенно для латуни и меди).
Нормативная база и документация
При выборе и заказе кожухотрубного испарителя необходимо руководствоваться действующими нормативными документами и правильно составить техническое задание.
| Документ | Содержание |
|---|---|
| ГОСТ 14244-79 | Основной стандарт: типы, маркировка, типоразмерный ряд испарителей ИН/ИК/ИП/ИУ/ИХ |
| ГОСТ Р 52630 | Сосуды и аппараты стальные сварные — технические условия (давление, материалы) |
| ПБ 09-595-03 | Правила безопасности аммиачных холодильных установок (обязательны для NH₃) |
| СП 60.13330.2020 | Отопление, вентиляция, кондиционирование — расчётные параметры |
| ТР ТС 032/2013 | Технический регламент на оборудование, работающее под избыточным давлением |
В техническом задании на подбор испарителя необходимо указать: тип хладагента и его параметры (t_кип, давление), расход и параметры охлаждаемой среды (тип, расход, T_вх/T_вых), допустимое гидравлическое сопротивление, ориентацию, материальное исполнение и требования к рабочему давлению.
Заказ испарителя: что указать в заявке на горизонтальный или вертикальный
Для точного подбора и коммерческого предложения на испаритель ИНГ/ИКГ/ИПГ или ИНВ/ИКВ/ИПВ укажите в заявке:
- Требуемая ориентация: горизонтальная / вертикальная / на усмотрение инженера
- Тип хладагента и температура кипения (°C) или давление кипения (МПа)
- Холодопроизводительность Q (кВт)
- Охлаждаемая среда: вода / рассол / гликоль, расход (м³/ч), T вход/выход (°C)
- Доступная высота помещения (м) — критично для вертикального
- Доступная площадь под установку (м × м) — критично для горизонтального
- Рабочее давление по хладагенту и по охлаждаемой среде (МПа)
- Требования к материалам (стандарт / нержавейка / специальное)
Связанные материалы
Для комплексного изучения темы кожухотрубных испарителей рекомендуем статьи по смежным вопросам:
Подбор испарителя: горизонтальный или вертикальный?
Определим оптимальную ориентацию, рассчитаем площадь теплообмена, выберем тип (ИН/ИК/ИП) под вашу задачу
Получить рекомендациюТипоразмеры горизонтальных и вертикальных испарителей
Оба типа — горизонтальный и вертикальный — выпускаются в одном типоразмерном ряду по ГОСТ 14244: диаметры кожуха 159–1200 мм, длина трубок 1,5–6,0 м. Холодопроизводительность при аналогичной геометрии у вертикального выше на 10–20% за счёт лучшего K.
| Типоразмер | Ориентация | D кожуха, мм | Площадь, м² | Q (NH₃, −10°C), кВт |
|---|---|---|---|---|
| ИНГ-219×2000 | Горизонтальный | 219 | 4–7 | 25–45 |
| ИНВ-219×2000 | Вертикальный | 219 | 4–7 | 30–55 |
| ИКГ-325×4000 | Горизонтальный | 325 | 22–30 | 90–200 |
| ИКВ-325×4000 | Вертикальный | 325 | 22–30 | 110–240 |
| ИКГ-500×6000 | Горизонтальный | 500 | 80–110 | 350–600 |
| ИКВ-500×6000 | Вертикальный | 500 | 80–110 | 420–720 |
| ИКГ-800×6000 | Горизонтальный | 800 | 250–320 | 1000–1900 |
| ИКВ-800×6000 | Вертикальный | 800 | 250–320 | 1200–2300 |
Горизонтальный K ≈ 800–1100 Вт/м²·К, вертикальный K ≈ 1000–1400 Вт/м²·К при кипении NH₃. LMTD ≈ 7–9 К.
Диагностика работы испарителя по показаниям приборов
Независимо от ориентации испарителя, правильная интерпретация показаний КИП позволяет выявить проблемы до аварийного отказа. Основные параметры оперативного контроля одинаковы для горизонтального и вертикального аппаратов.
| Контролируемый параметр | Норма | Отклонение и причина |
|---|---|---|
| Давление кипения P_кип | По расчётному режиму ±0,1 бар | Рост P_кип: загрязнение трубок, масло в испарителе (NH₃) |
| Температура хладагента на всасывании | T_кип ± 2°C (сухой пар) | Снижение — влажный пар: уровень выше MAX |
| ΔT на охлаждаемой среде (вх−вых) | Расчётное значение ±1°C | Уменьшение ΔT: снижение Q — загрязнение или уровень ниже MIN |
| Гидравлическое сопротивление охлаждаемой среды | Расчётный ΔP ±10% | Рост ΔP: загрязнение трубок; снижение ΔP: трубки разрушены |
| Температура корпуса испарителя (горизонт.) | Равномерный иней по нижней части | Иней только у нижних трубок — уровень хладагента низкий |
| Температура корпуса испарителя (вертик.) | Равномерный иней по всей высоте | Иней пятнами — паровые пробки или загрязнённые трубки |
Иней как диагностический инструмент
В аммиачных системах характер оледенения (инея) на кожухе испарителя — ценный диагностический признак. У горизонтального: нормальный иней покрывает нижнюю половину кожуха равномерно. У вертикального: нормальный иней равномерный по всей высоте. Оголённые (без инея) участки указывают на зоны с плохим теплообменом.
Особенности подбора при разных хладагентах
Ориентация испарителя взаимодействует с физическими свойствами хладагента — прежде всего с вязкостью, плотностью и маслорастворимостью. Это влияет на рекомендуемую ориентацию для каждого типа хладагента.
Аммиак (NH₃)
Аммиак не растворяет минеральные масла — масло накапливается в нижних зонах испарителя. В горизонтальном аппарате это вся нижняя часть кожуха по всей длине, что затрудняет регулярный слив. В вертикальном — масло концентрируется в нижнем коллекторе и легко сливается через единственный дренажный вентиль. Для аммиачных систем мощностью свыше 200 кВт — вертикальная ориентация предпочтительнее.
Фреоны HFC (R134a, R507, R404A)
Современные синтетические масла (POE) полностью смешиваются с HFC-хладагентами. Масло циркулирует в системе растворённым и возвращается к компрессору автоматически. Проблема накопления масла в испарителе значительно менее острая, чем у аммиака — оба типа ориентации применяются с равным успехом.
CO₂ (R744, диоксид углерода)
CO₂-испарители работают при высоких давлениях (30–80 бар). Высокая плотность жидкого CO₂ (около 1100 кг/м³) создаёт дополнительные нагрузки на опоры. Для CO₂ применяются специальные исполнения горизонтальных аппаратов с усиленными кожухами. Вертикальная ориентация менее распространена из-за сложности крепления тяжёлых высокого давления аппаратов.
| Хладагент | Рекомендуемая ориентация | Причина |
|---|---|---|
| NH₃ (аммиак) | Вертикальный (предпочтительно) | Маслоотвод через нижний дренаж |
| R134a / R507 / R404A | Оба варианта | Масло смешивается с HFC — нет критического накопления |
| R410A (высокое давление) | Горизонтальный или вертикальный | Высокое давление — важнее прочность опор |
| CO₂ (R744) | Горизонтальный (спец. исполнение) | Экстремальное давление — горизонтальный проще укрепить |
Рекомендации по выбору: обобщающая таблица
Итоговые критерии выбора ориентации испарителя — от наиболее весомых к менее значимым.
| Критерий выбора | Если важен — выбрать | Приоритет |
|---|---|---|
| Ограниченная высота помещения (до 4 м) | Горизонтальный | Высокий |
| Аммиачный хладагент, мощность >300 кВт | Вертикальный | Высокий |
| Переменная нагрузка 20–100% | Вертикальный | Высокий |
| Ограниченная площадь машзала | Вертикальный | Средний |
| Удобство чистки трубок (без такелажа) | Горизонтальный | Средний |
| Минимальная монтажная стоимость | Горизонтальный | Средний |
| Максимальный коэффициент теплопередачи | Вертикальный | Средний |
| Новое строительство, нет ограничений | Вертикальный | Низкий (умолч.) |
Практическое правило
Если нет явных ограничений по высоте — выбирайте вертикальный испаритель: K выше, обслуживание масляного режима проще, устойчивее при частичных нагрузках. Горизонтальный — оптимален при реконструкции существующих помещений с ограниченной высотой или при требовании удобного доступа к трубкам без подъёмных средств.
Итоги: как принять окончательное решение
Выбор ориентации кожухотрубного испарителя — не вопрос «какой лучше». Оба варианта имеют чёткие применения. Алгоритм принятия решения прост.
Шаг 1. Оцените доступную высоту помещения. Если высота менее 4 м — горизонтальный практически безальтернативен для аппаратов с длиной трубок 3000 мм и более. При высоте 5 м и более — оба варианта возможны.
Шаг 2. Определите тип хладагента. Аммиак (NH₃) — предпочтительнее вертикальный при мощности свыше 300 кВт. Фреоны HFC — оба варианта равнозначны.
Шаг 3. Оцените характер нагрузки. Если нагрузка переменная (20–100%) и частые пуски — вертикальный. Если нагрузка стабильная 50–100% — горизонтальный.
Шаг 4. Учтите требования к обслуживанию. Если трубная сторона требует частой механической чистки — горизонтальный ИПГ (с плавающей головкой) удобнее: крышки снимаются без подъёмника, пучок доступен с двух сторон.
Шаг 5. Сравните совокупную стоимость. Горизонтальный дешевле в монтаже. Вертикальный дешевле в эксплуатации (меньшая поверхность при той же Q, меньше проблем с маслом при NH₃). Для крупных систем с долгим сроком службы — вертикальный окупается.
Практика показывает: в России при реконструкции промышленных холодильных установок на предприятиях советской постройки чаще всего встречается горизонтальная ориентация — это наследие типовых проектов 1970–1990-х годов с низкими машинными залами. При строительстве новых объектов современные проектировщики всё чаще выбирают вертикальную ориентацию как технически более эффективную при наличии необходимой высоты.
