Испарители ИХ-1 и ИХ-2: различия, схемы обвязки, применение

Конструктивные отличия ИХ-1 и ИХ-2: схемы подачи хладагента, регулирование уровня, применение в аммиачных и фреоновых холодильных системах

S22 · Теплообменное оборудование Обновлено: март 2026 Читать: 14 мин
до 600мм — ИХ-1 (нижняя подача)
от 500мм — ИХ-2 (распределитель)
10–20%прирост К у ИХ-2
NH₃основное применение

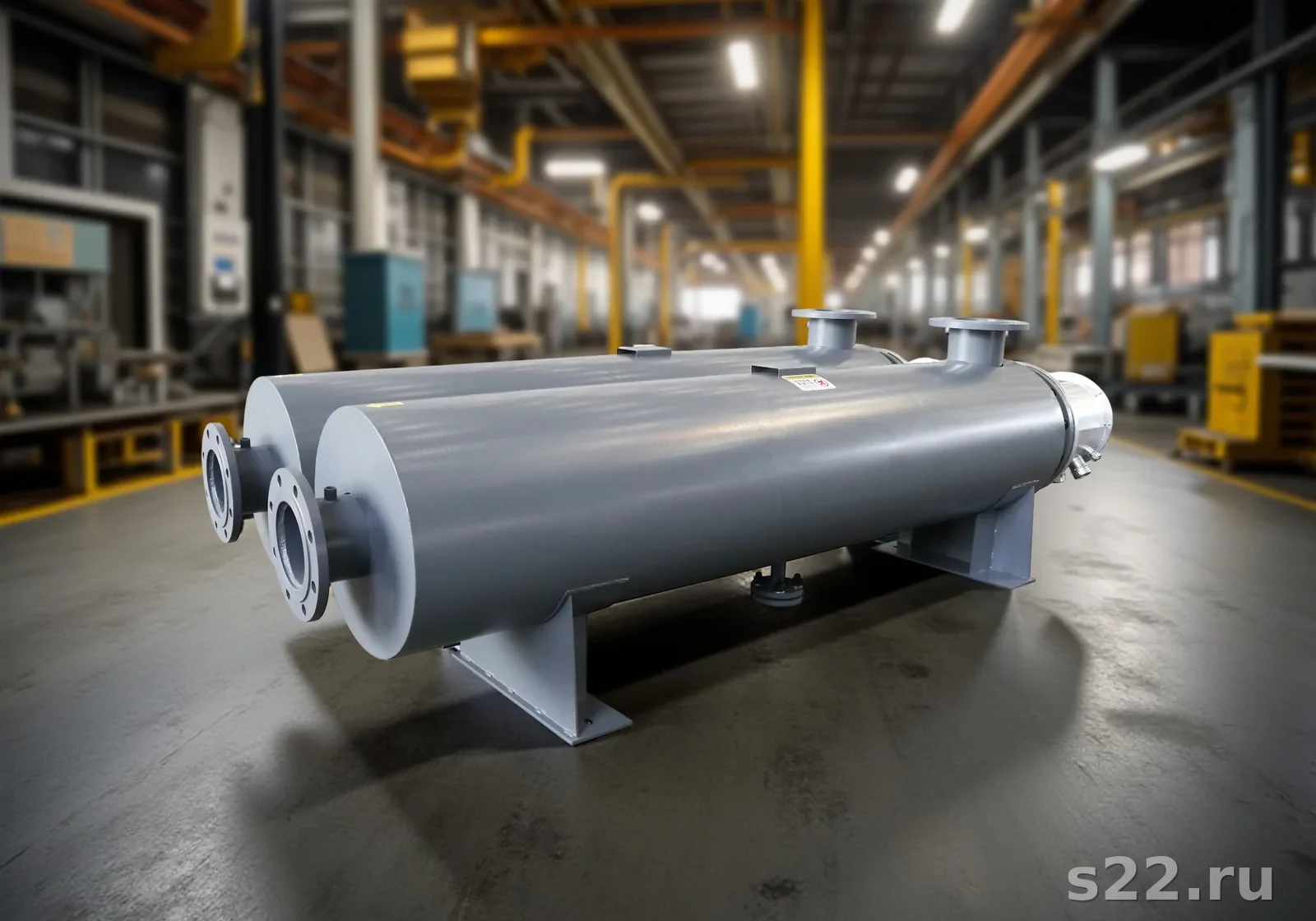

Что такое испаритель с паровым пространством (тип ИХ)

Испарители серии ИХ — кожухотрубные аппараты, в которых хладагент кипит на межтрубной стороне (снаружи трубок), а охлаждаемая среда (вода, рассол, пропиленгликоль) проходит внутри трубок. Отличительная особенность — над уровнем кипящего хладагента сформировано паровое пространство.

Паровое пространство выполняет функцию сепаратора: паровые пузырьки поднимаются, капли жидкого хладагента оседают обратно. Это предотвращает попадание влажного пара в компрессор и исключает риск гидроудара. Паровое пространство занимает верхние 25–40% диаметра кожуха.

Отличие от «затопленного» испарителя

В затопленном испарителе (ИН, ИК) хладагент полностью заполняет межтрубное пространство — паровое пространство отсутствует. В ИХ уровень жидкости поддерживается на 55–70% диаметра кожуха — трубный пучок частично в жидкости, частично в паровом пространстве.

Конструктивные различия ИХ-1 и ИХ-2

Оба исполнения имеют одинаковую базовую конструкцию кожуха, трубного пучка и парового пространства. Ключевое различие — система подачи жидкого хладагента в межтрубное пространство.

ИХ-1
Нижняя точечная подача
[пар → компрессор] ┌──────────────┐ │ паровое │ │ пространство│ │~~~~~~~~~~~~~~│← уровень │ кипящий │ │ хладагент │ └──────┬───────┘ ↑ жидкость (один патрубок снизу)
  • Подача: один нижний штуцер
  • Распределение: от центра к краям
  • Диаметр кожуха: до 600 мм
  • Сложность обвязки: минимальная
  • Стоимость: ниже
ИХ-2
Распределительный коллектор
[пар → компрессор] ┌──────────────────┐ │ паровое │ │ пространство │ │~~~~~~~~~~~~~~~~~~│← уровень │ кипящий │ │ хладагент │ └──┬──┬──┬──┬──┬───┘ ↑ ↑ ↑ ↑ ↑ [ коллектор ] ↑ жидкость
  • Подача: коллектор по всей длине
  • Распределение: равномерное
  • Диаметр кожуха: от 500 мм
  • Сложность обвязки: умеренная
  • Стоимость: выше на 15–25%

Таблица сравнения ИХ-1 и ИХ-2 по 8 параметрам

Параметр ИХ-1 ИХ-2
Диаметр кожуха 159–600 мм 500–1200 мм
Система распределения хладагента Нижний одиночный патрубок Коллектор по длине кожуха
Равномерность кипения по пучку Удовлетворительная (до D 500) Высокая (по всей длине)
Уровень жидкости (управление) Поплавковый клапан, 1 стеклоуказатель Поплавковый клапан, 1–2 стеклоуказателя
Коэффициент теплопередачи K 800–1200 Вт/м²·К 1000–1400 Вт/м²·К
Стоимость (относительно ИХ-1) Базовая +15–25%
Применение Малые и средние аммиачные установки, фреоновые системы Крупные аммиачные системы, мощность >400 кВт
Поведение при частичной нагрузке Уровень может колебаться сильнее Стабильнее — коллектор демпфирует колебания

Регулирование уровня хладагента

Поддержание правильного уровня жидкого хладагента — ключевое условие безопасной работы обоих типов. Уровень контролируется по стеклоуказателю и регулируется поплавковым или электронным вентилем.

MAX
НОРМ
MIN

Разметка стеклоуказателя

MAX — верхняя риска: превышать нельзя. Паровое пространство исчезает, влажный пар идёт к компрессору → гидроудар.
НОРМ — нейтральный уровень (середина стеклоуказателя): рабочий режим, оптимальное кипение.
MIN — нижняя риска: часть пучка оголяется, холодопроизводительность падает.

Поплавковый клапан поддерживает нейтральный уровень автоматически. При наличии ЭРВ — уровень программируется по сигналу датчика давления кипения.

Схемы обвязки ИХ-1 и ИХ-2

Принципиальные схемы обвязки испарителей ИХ с компрессором и жидкостным ресивером отличаются в части подключения жидкостной линии к аппарату.

Схема обвязки ИХ-1 (нижняя подача)
Ресивер → жидкостный вентиль → поплавковый клапан → нижний штуцер ИХ-1 ИХ-1 (верхний паровой патрубок) → паровой вентиль → маслоотделитель → компрессор Компрессор → конденсатор → ресивер (замкнутый цикл)
Схема обвязки ИХ-2 (коллекторная подача)
Ресивер → жидкостный вентиль → поплавковый клапан → нижний коллектор ИХ-2 Коллектор распределяет хладагент по 4–8 штуцерам равномерно по длине кожуха ИХ-2 (верхний паровой патрубок) → паровой вентиль → маслоотделитель → компрессор Уровень контролируется 2 стеклоуказателями (начало и конец кожуха)

Маслоотделитель — обязателен для аммиака

В аммиачных системах масло не растворяется в хладагенте и может накапливаться в испарителе, снижая теплопередачу. Маслоотделитель на всасывающей линии или регулярная продувка через нижний дренаж испарителя — обязательны.

Применение в аммиачных и фреоновых системах

Испарители ИХ-1 и ИХ-2 применяются прежде всего в промышленных аммиачных холодильных установках — на мясокомбинатах, рыбоперерабатывающих предприятиях, складах замороженной продукции, пивоваренных заводах.

ПрименениеТипХладагентМощность
Охладитель рассола (NaCl, CaCl₂)ИХ-1NH₃100–300 кВт
Охладитель гликоля для чиллераИХ-1R134a, R50780–400 кВт
Центральный испаритель холодильного складаИХ-2NH₃400–2000 кВт
Охладитель пивного суслаИХ-2NH₃500–1500 кВт
Испаритель аммиачного чиллераИХ-2NH₃600–3000 кВт

Нормативная база для испарителей ИХ

Проектирование, изготовление и эксплуатация испарителей ИХ-1 и ИХ-2 регламентируется рядом нормативных документов. Обязательно ознакомьтесь с актуальными версиями при разработке проектной документации.

ДокументОбласть применения
ГОСТ 14244-79Испарители кожухотрубные: типы, маркировка, типоразмерный ряд
ГОСТ Р 52630-2012Сосуды и аппараты стальные сварные: технические условия, материалы, давление
ПБ 09-595-03Правила безопасности аммиачных холодильных установок (обязательны для NH₃)
ТР ТС 032/2013Оборудование под избыточным давлением (сертификация, маркировка EAC)
СП 60.13330.2020Холодоснабжение — расчётные параметры, тепловые нагрузки
ГОСТ 21101-97Сосуды холодильные: технические требования, методы испытаний

Паспорт аппарата давления — обязательный документ

Каждый испаритель ИХ-1 / ИХ-2 с рабочим давлением выше 0,07 МПа — это сосуд под давлением. Он должен иметь паспорт сосуда давления с заводским номером, регистрироваться в Ростехнадзоре (при превышении параметров ПБ 09-595-03) и проходить периодическое техническое освидетельствование каждые 8 лет (наружный осмотр — ежегодно).

Тепловой расчёт испарителей ИХ: методология

Подбор испарителя ИХ-1 или ИХ-2 выполняется тепловым расчётом по основным уравнениям теплообмена. Расчёт включает определение требуемой площади теплообменной поверхности и выбор типоразмера из стандартного ряда.

Основное уравнение теплопередачи

Q = K × F × LMTD F = Q / (K × LMTD) ← требуемая площадь, м² Q — холодопроизводительность, Вт K — коэффициент теплопередачи, Вт/м²·К F — площадь теплообмена, м² LMTD — средний логарифмический температурный напор, К

Типовые значения K для испарителей ИХ

ХладагентОхлаждаемая средаK, Вт/м²·КПримечание
NH₃ (аммиак)Вода900–1200Чистые трубки, скорость воды 1,0–1,5 м/с
NH₃ (аммиак)Рассол (NaCl 20%)600–900Более вязкий рассол снижает K
NH₃ (аммиак)Пропиленгликоль 40%500–750Высокая вязкость гликоля
R134a, R507Вода700–1000Меньший коэффициент кипения фреона
R134a, R507Гликоль 30%500–700Обычный режим промышленного чиллера

Расчёт LMTD для ИХ-испарителей

Для испарителей с кипящим хладагентом при постоянной температуре кипения LMTD упрощается: поскольку температура хладагента постоянна (изобарное кипение), LMTD = (T_вх − T_вых) / ln((T_вх − T_кип) / (T_вых − T_кип)), где T_вх и T_вых — температуры охлаждаемой среды на входе и выходе.

Пример расчёта LMTD

Чиллер: охлаждение воды с 12°C до 7°C. Кипение NH₃ при −2°C. LMTD = (12−7) / ln((12−(−2)) / (7−(−2))) = 5 / ln(14/9) = 5 / 0,442 ≈ 11,3 К. При K = 1000 Вт/м²·К и Q = 500 кВт: F = 500 000 / (1000 × 11,3) ≈ 44 м². Выбирается типоразмер с F ≥ 44 м², например ИХ-500×4000 (F ≈ 55 м²).

Итоги: как выбрать ИХ-1 или ИХ-2

Выбор между ИХ-1 и ИХ-2 сводится к одному ключевому вопросу: каков диаметр кожуха и мощность установки? При диаметре до 500 мм включительно одиночный нижний патрубок ИХ-1 обеспечивает приемлемое распределение хладагента и достаточный K теплопередачи. Выше 500 мм — неравномерность распределения становится критической и требует переход на ИХ-2 с распределительным коллектором.

Второй критерий — мощность установки. При холодопроизводительности свыше 400–500 кВт неравномерность кипения в ИХ-1 уже заметно снижает K и создаёт нестабильность при переменных нагрузках. ИХ-2 за счёт равномерного распределения работает стабильнее, обеспечивает K выше на 10–20% и лучше держит уровень хладагента при частичных нагрузках.

Третий аспект — экономика. ИХ-2 дороже ИХ-1 на 15–25% за счёт более сложной нижней коллекторной системы. Однако при пересчёте на единицу мощности (руб./кВт) разрыв сокращается: меньший типоразмер ИХ-2 при той же Q компенсирует разницу в цене. Для установок свыше 500 кВт ИХ-2 нередко оказывается экономически выгоднее даже с учётом более высокой стоимости единицы.

При выборе помните: разница в стоимости между ИХ-1 и ИХ-2 обычно составляет менее 20% от общей стоимости холодильного контура. Переплата за правильно выбранный аппарат окупается в первые годы эксплуатации за счёт более высокой энергоэффективности и меньшего числа технических простоев.

Компания S22 производит и поставляет испарители ИХ-1 и ИХ-2 в полном типоразмерном ряду. Для подбора — направьте исходные данные через форму ниже.

Подбор испарителя ИХ-1 или ИХ-2

Рассчитаем площадь теплообмена, выберем типоразмер и тип подачи хладагента под вашу систему

Запросить подбор испарителя

Типоразмерный ряд испарителей ИХ

Испарители серии ИХ выпускаются в соответствии с ГОСТ 14244-79 для диаметров кожуха от 219 до 1200 мм. Диаметр кожуха определяет не только мощность аппарата, но и исполнение — ИХ-1 или ИХ-2.

ОбозначениеD кожуха, ммДлина трубок, мПлощадь, м²Q ориент., кВтИсполнение
ИХ-219×20002192,04–725–50ИХ-1
ИХ-273×30002733,010–1550–120ИХ-1
ИХ-325×40003254,020–30100–220ИХ-1
ИХ-400×40004004,035–50180–360ИХ-1
ИХ-500×60005006,080–110350–650ИХ-1 / ИХ-2
ИХ-600×60006006,0130–170550–1000ИХ-2
ИХ-800×60008006,0240–3101000–2200ИХ-2
ИХ-1000×600010006,0400–5001800–3500ИХ-2

Q ориентировочно для NH₃, t_кип = −10°C, K = 900–1100 Вт/м²·К, LMTD ≈ 8 К. При кипении фреона — умножить на 0,7–0,8.

Регулирование холодопроизводительности

Управление мощностью испарителей ИХ-1 и ИХ-2 осуществляется через изменение давления кипения (частотный привод компрессора или ступенчатое отключение цилиндров) или через регулирование подачи хладагента.

Поплавковый регулирующий вентиль

Классическое решение для ИХ-испарителей — поплавковый регулирующий клапан (РКП) на жидкостной линии. Поплавок реагирует на уровень жидкого хладагента в кожухе: при повышении нагрузки хладагент интенсивнее испаряется, уровень снижается, клапан открывается шире и пропускает больше жидкости из ресивера.

Электронный регулирующий вентиль (ЭРВ)

Современные системы используют электронный расширительный вентиль (ЭРВ) с контроллером, который регулирует подачу хладагента по сигналу датчика давления кипения или датчика уровня. ЭРВ обеспечивает более точное поддержание нейтрального уровня и быстрее реагирует на изменение нагрузки, чем механический поплавок.

Защита компрессора от влажного хода

На всасывающем трубопроводе перед компрессором в аммиачных системах обязательно устанавливается отделитель жидкости (ОЖ). При резком снижении нагрузки или переполнении испарителя влажный пар задерживается в ОЖ — жидкий аммиак стекает через поплавковый клапан обратно в ресивер, а в компрессор поступает только сухой пар.

Конструктивные элементы испарителей ИХ-1 и ИХ-2

Помимо системы распределения хладагента, оба типа испарителей состоят из одних и тех же конструктивных узлов: кожух, трубный пучок, трубные решётки, крышки камер, патрубки.

Кожух

Кожух — цилиндрическая обечайка с эллиптическими или плоскими днищами. Для аммиачных испарителей материал кожуха — сталь 09Г2С (низкотемпературная) или сталь 20. На кожухе расположены: патрубки для хладагента (подача снизу, отвод пара сверху), штуцеры стеклоуказателей уровня, предохранительный клапан, манометровый штуцер, дренажный вентиль.

Трубный пучок

Трубки диаметром 20×2 мм (стандарт по ГОСТ 14244) развальцованы в трубных решётках. Шаг расположения трубок — треугольный (1,25×d) или квадратный (1,25×d). Дефлекторные перегородки (баффли) на кожухе организуют поперечное омывание трубок со стороны хладагента, увеличивая скорость потока и K теплопередачи.

Трубные решётки

В испарителях ИХ-1 и ИХ-2 трубные решётки неподвижны (жёсткое соединение с кожухом). Это ограничивает допустимый перепад температур между кожухом и трубками до 40–50°C — при больших ΔT применяют ИКХ (с компенсатором) или специальные исполнения. Трубные решётки изготавливаются из стали 20 или 09Г2С, толщина — 20–40 мм в зависимости от диаметра.

Стеклоуказатели уровня

Каждый испаритель ИХ оснащается одним (ИХ-1) или двумя (ИХ-2) стеклоуказателями жидкостного уровня с запорными вентилями и продувочным краном. Тип — смотровое стекло с плоским бронестеклом (для аммиака) или рефлекторное (для фреона). Стеклоуказатель — основной инструмент оперативного контроля работы испарителя оператором.

УзелМатериал (NH₃)Материал (фреон)Примечание
Кожух09Г2С / Ст20Ст20Днища эллиптические ГОСТ 6533
ТрубкиСталь 20 (20×2 мм)Медь М2 / Ст20Медь запрещена для NH₃
Трубные решётки09Г2С / Ст20Ст20Развальцовка + подварка
Прокладки фланцевПаронит ПМБПаронит / PTFEАммиак — не допускать асбест
СтеклоуказательБронестекло, Ду 25РефлекторныйВентили ВА (аммиачные)

Диагностика неисправностей испарителей ИХ

Правильная эксплуатация испарителей ИХ требует знания типовых неисправностей и методов их устранения. Большинство проблем связано с нарушением уровня хладагента или загрязнением трубок.

СимптомВероятная причинаДействие
Холодопроизводительность снизилась на 20–30%Загрязнение трубок (накипь, биообрастание)Химическая промывка или гидродинамическая чистка
Уровень хладагента нестабилен (скачет)Неисправность поплавкового клапана или ЭРВПроверить/заменить регулирующий вентиль
Давление кипения выше расчётногоМасло в испарителе (аммиачная система)Продуть масло через дренажный вентиль
Влажный пар на всасывании компрессораУровень хладагента превышает MAXСнизить подачу через регулирующий вентиль; проверить ОЖ
Течь через фланцы трубных решётокКоррозия или термоусталостное разрушениеПротяжка болтов → замена прокладок → ремонт решётки
Труба в пучке перебита (выявлено течью)Коррозия, эрозия, усталость металлаЗаглушение трубки пробками с обоих концов

Материалы и давление для аммиака и фреона

Выбор материала трубок и кожуха определяется типом хладагента, рабочим давлением и требованиями к коррозионной стойкости.

ХладагентМатериал трубокМатериал кожухаМакс. давление, МПаПримечание
NH₃ (аммиак)Сталь 20 / 09Г2ССталь 09Г2С1,6–2,5Медь и латунь запрещены
R134a (фреон)Медь / сталь 20Сталь 201,6–2,0Стандартное исполнение
R507 / R404AМедь / сталь 20Сталь 202,5–3,2Повышенное давление нагнетания
CO₂ (R744)Нерж. 316LНерж. 316L8,0–12,0Транскритический цикл — особое исполнение

Особенности эксплуатации при переменных нагрузках

Промышленные холодильные установки работают в широком диапазоне нагрузок — от 20% при ночных простоях производства до 100% в пиковые периоды. Испарители ИХ-1 и ИХ-2 по-разному реагируют на изменение нагрузки.

Поведение ИХ-1 при снижении нагрузки

При снижении нагрузки до 30–40% от номинала в испарителе ИХ-1 интенсивность кипения снижается. Уровень хладагента в кожухе стремится подняться (меньше испаряется — поплавковый клапан реагирует позже). В этот период есть риск кратковременного превышения нормального уровня. Оператор должен контролировать стеклоуказатель при резком снижении нагрузки.

Поведение ИХ-2 при снижении нагрузки

В ИХ-2 распределительный коллектор обеспечивает равномерное снижение интенсивности кипения по всей поверхности пучка — уровень хладагента изменяется более плавно. При нагрузке 25–30% ИХ-2 сохраняет стабильную работу, что особенно важно для систем с частотным регулированием компрессора.

Нагрузка, % от ном.ИХ-1 — поведениеИХ-2 — поведение
100%Стабильно, нейтральный уровеньСтабильно, нейтральный уровень
70%Нормально, небольшой подъём уровняСтабильно
40%Контроль уровня — уровень выше нейтральногоНормально
25%Риск переполнения — требуется вмешательство оператораУдовлетворительно
15%НестабильноРабота на границе устойчивости

Заказ испарителя ИХ-1 или ИХ-2: что указать в заявке

Для правильного подбора и расценки испарителя ИХ необходимо предоставить следующие исходные данные:

При наличии всех данных срок подбора и коммерческого предложения — 1 рабочий день.

Связанные материалы

Для более глубокого изучения конструкций кожухотрубных испарителей рекомендуем ознакомиться со следующими статьями:

Часто задаваемые вопросы

ИХ-1 — нижняя подача жидкого хладагента в одну точку (снизу кожуха), отвод пара сверху. ИХ-2 оснащён распределительным коллектором, охватывающим всю ширину трубного пучка — хладагент подаётся равномерно по всей длине пучка. ИХ-2 применяется для диаметров кожуха от 500 мм и выше.
За счёт равномерного распределения хладагента по всему пучку в ИХ-2 все трубки одинаково омываются кипящим хладагентом. В ИХ-1 при большом диаметре кожуха хладагент поступает только с одной стороны — правые трубки пучка получают меньше хладагента, что снижает средний К теплопередачи на 10–20%.
ИХ-1 выпускается с диаметром кожуха до 600 мм включительно — при таком размере нижняя подача обеспечивает приемлемое распределение. ИХ-2 применяется от 500 мм и производится для крупных установок с диаметром 600, 800, 1000, 1200 мм, где равномерное распределение критично.
Поплавковый клапан поддерживает нейтральный уровень жидкого хладагента в кожухе: при понижении уровня клапан открывается и пропускает хладагент из жидкостного ресивера. Нейтральный уровень — середина стеклоуказателя, min — нижняя риска, max — верхняя риска. Превышение max грозит гидроударом в компрессоре.
Да, применяются, однако исторически тип ИХ (с паровым пространством) разрабатывался под аммиак (NH₃). С фреонами HFC/HFO используется чаще — маслорастворимость хладагентов HFC облегчает возврат масла, но схема обвязки должна предусматривать маслоотделитель.
Паровое пространство — это зона над уровнем жидкого хладагента внутри кожуха, где пузырьки пара отделяются от капель жидкости под действием силы тяжести. Высота парового пространства определяет степень сухости пара, уходящего к компрессору: недостаточная высота — влажный пар и гидроудар.
Жидкостный трубопровод от ресивера подключается к нижнему коллектору ИХ-2 через поплавковый (или электронный) регулирующий вентиль. Паровой трубопровод отводится сверху кожуха через паровой вентиль к всасывающему коллектору компрессора. Уклон жидкостного трубопровода — от ресивера к испарителю.
Нормальный уровень — нейтральная риска (середина стеклоуказателя). Минимальный уровень — нижняя риска: при снижении ниже неё часть пучка оголяется и Q падает. Максимальный уровень — верхняя риска: превышение недопустимо — паровое пространство исчезает, влажный пар поступает к компрессору.
В ИХ-1 жидкостный патрубок один — расположен снизу по центру. В ИХ-2 — нижний распределительный коллектор с несколькими штуцерами по длине кожуха. Это требует более широкого жидкостного коллектора и более точного гидравлического расчёта распределительной системы, чтобы все секции получили одинаковый расход.
Ориентировочный порог — 400–500 кВт холодопроизводительности. Ниже этого значения ИХ-1 с диаметром до 500 мм достаточен. Выше 500 кВт, особенно в аммиачных установках, необходим ИХ-2 для обеспечения равномерного распределения хладагента и стабильной работы при переменных нагрузках.
