1. Производительность и мощность теплообменника: в чём разница
На практике увеличение расхода G не всегда пропорционально увеличивает мощность Q. При большом расходе снижается ΔT (вода не успевает нагреться/охладиться до целевой температуры), поэтому произведение G × ΔT может оставаться практически неизменным. Правильный подход — тепловой расчёт с конкретными параметрами вашей системы.
2. Почему снижается производительность пластинчатого теплообменника
| Причина | Признаки | Диагностика | Решение |
|---|---|---|---|
| Загрязнение пластин | Рост Δp, снижение температуры выхода | Сравнение Δp с паспортным | CIP-промывка |
| Недостаточный расход насоса | Низкий перепад давлений при чистых пластинах | Замер расхода ротаметром | Замена/регулировка насоса |
| Байпасирование потока | Разный расход на входе и выходе контура | Балансировка системы | Устранение байпасов |
| Износ уплотнений | Течи, смешение контуров | Визуальный осмотр | Замена уплотнений |
| Недостаток площади теплообмена | Чистый аппарат, нормальный насос, но Q мало | Тепловой расчёт | Добавить пластины или заменить аппарат |
Диагностируйте причину до принятия решения о модернизации. Неправильно определённая причина — деньги на ветер. Подробнее о диагностике — в руководстве по промывке теплообменников.
3. Методы увеличения производительности без замены аппарата
4. Добавление пластин в существующую раму

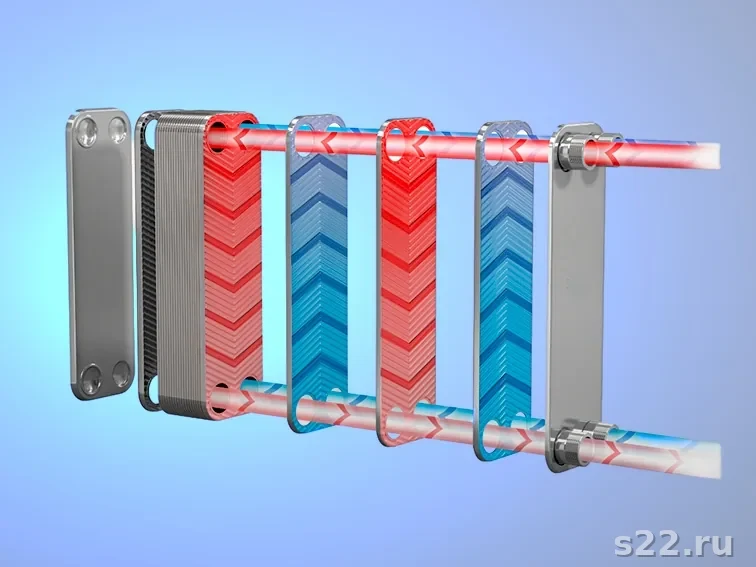

Разборные ПТО проектируются с запасом по длине рамы для возможности расширения. Паспорт аппарата содержит: минимальное и максимальное число пластин, паспортную длину пакета. Если установлено меньше максимума — можно добавить.
Алгоритм добавления пластин
- Определить текущее число пластин и максимально допустимое по паспорту
- Рассчитать требуемое число пластин для целевой мощности (тепловой расчёт)
- Заказать пластины и уплотнения у производителя или авторизованного поставщика
- Разобрать пакет, вставить новые пластины в середину пакета (не с краев)
- Собрать пакет, затянуть до паспортного размера динамометрическим ключом
- Гидравлическое испытание 1.5 × рабочее давление, 30 минут
Пример: ИТП 250 квартир, ПТО Alfa Laval M10
5. Промывка как инструмент восстановления производительности
Если аппарат работает более 2 лет без промывки при жёсткой воде — высока вероятность, что снижение производительности вызвано именно загрязнением. Промывка в этом случае — самый быстрый и дешёвый способ восстановления КПД.
Признаки загрязнения как причины снижения производительности:
- Перепад давления вырос на 20–50% от паспортного при неизменном расходе
- Температура выхода холодного контура снизилась на 5–15°C при тех же входных параметрах
- Аппарат работает более 18 месяцев при жёсткой воде без CIP
Полный цикл CIP-промывки теплообменника описан в статье промывка теплообменников: методы и реагенты. Если снижение производительности обусловлено загрязнением — после промывки вы получаете фактически новый аппарат за 5–15% от стоимости замены.
6. Изменение схемы включения
В разборных ПТО теплоноситель проходит через аппарат по определённой схеме: 1-ходовая (все каналы параллельно), 2-ходовая, 3-ходовая и т.д. Число ходов определяется конфигурацией подводящих патрубков на стационарной плите.
| Схема | Скорость в каналах | Коэффициент K | Гидравлическое сопротивление |
|---|---|---|---|
| 1-ходовая (1+1) | 0.1–0.3 м/с | 100% (базовый) | Низкое |
| 2-ходовая (2+2) | 0.2–0.6 м/с | 115–130% | В 4 раза выше |
| 3-ходовая (3+3) | 0.3–1.0 м/с | 125–145% | В 9 раз выше |
7. Расчёт прироста производительности
Тепловая мощность ПТО рассчитывается по формуле теплообмена:
При добавлении n пластин к существующим N: площадь A увеличивается на n/N × 100%. Но K может измениться из-за изменения скорости потока. Точный расчёт — многоитерационный, выполняется специализированным ПО (Alfa Laval Alfa Q, SWEP SSP, HTRI).
Приблизительный расчёт: при добавлении 20% пластин к существующему аппарату при неизменных расходах и температурах — мощность вырастет на 15–22%. Точный прогноз по вашим исходным данным — обратитесь к нашим инженерам.
8. Когда лучше заменить аппарат целиком
| Ситуация | Рекомендация | Обоснование |
|---|---|---|
| Нужно добавить менее 30% пластин | Добавить пластины | Дешевле и быстрее |
| Нужно добавить 30–50% пластин | Расчёт: пластины vs новый | Зависит от возраста аппарата |
| Нужно добавить более 50% пластин | Новый аппарат | Рама не вместит нужное число |
| Пластины с питтинговой коррозией | Новый аппарат | Надёжность под вопросом |
| Аппарат старше 20 лет | Рассчитать оба варианта | Уплотнения скоро потребуют замены |
| Аппарат загрязнён, не менялся от 2 лет | Сначала промывка | 70% случаев — только промывка нужна |
Подробнее о пластинчатых теплообменниках и их принципе работы. Для подбора нового аппарата — расчёт пластинчатого теплообменника.
