1. Типы теплообменников: краткий обзор
Прежде чем выбирать конкретный аппарат, важно понимать, какие типы теплообменников существуют и в чём принципиальные отличия. Основные типы, которые используются в промышленности и ЖКХ:
| Тип | Принцип | Давление | Типичные применения |
|---|---|---|---|
| Пластинчатый разборный (ПТО) | Теплообмен через гофрированные металлические пластины | до 25 бар | ГВС, отопление, промышленность |
| Пластинчатый паяный (BHE) | Пластины спаяны медью или никелем | до 40–45 бар | Холодильные машины, пар, компактные ИТП |

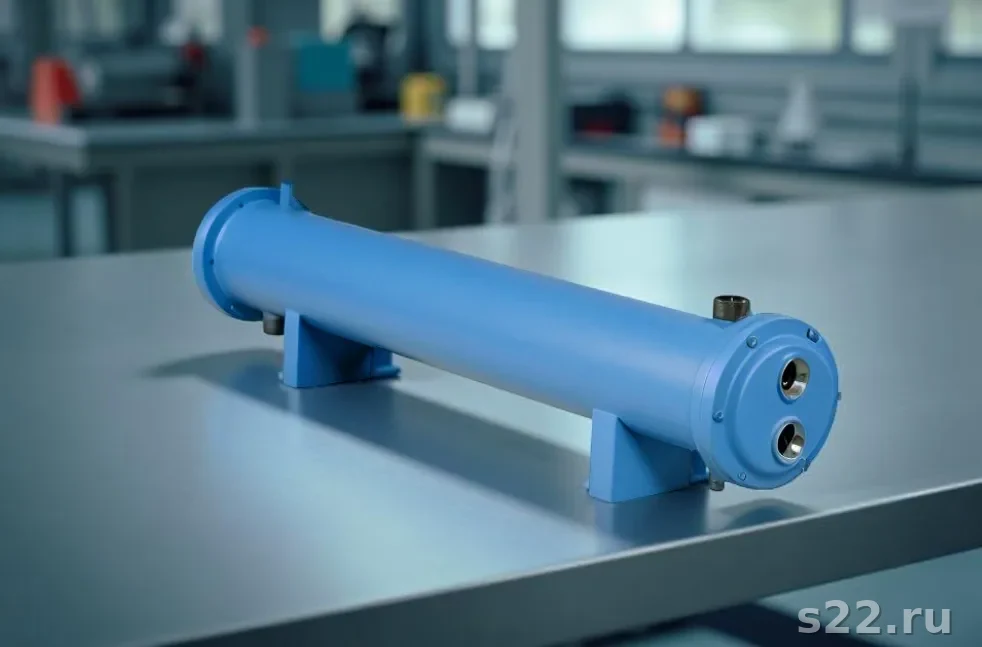

| Кожухотрубный (КТО) | Трубки в кожухе, поперечное или осевое омывание | до 300+ бар | Нефтехимия, высокое давление, агрессивные среды |
| Спиральный | Два спиральных канала | до 25 бар | Вязкие среды, суспензии |
| Графитовый/фторопластовый | Блоки из кислотостойкого материала | до 6 бар | Агрессивные кислоты, хлор |
В 80% задач ЖКХ и промышленности используются пластинчатые и кожухотрубные. Именно их мы рассмотрим подробнее.
2. Пластинчатый vs кожухотрубный: полное сравнение
| Параметр | Пластинчатый (ПТО) | Кожухотрубный (КТО) |
|---|---|---|
| Коэффициент теплопередачи k | 3000–7000 Вт/м²·К | 500–2000 Вт/м²·К |
| Компактность | В 3–5 раз компактнее | Большой — требует места |
| Давление | до 25 бар (разборный) | до 300+ бар |
| Температура | до 180°C (разборный) | до 500°C+ |
| Обслуживание | Простое: раскрутил, промыл | Сложнее: требует специнструмента |
| Загрязнённые среды | Ограниченно (риск засорения) | Хорошо (большие каналы) |
| Расширение | Добавить пластины | Замена пучка |
| Стоимость (стандарт) | Ниже | Выше при равной поверхности |
| Аммиак | Нельзя (паяный медью) | Можно (стальные трубки) |
| Гидроудары | Уязвим (особенно паяный) | Устойчив |
| Замена ЗИП | Прокладки, пластины — в наличии | Трубки, решётки — под заказ |
| Перекрёстное загрязнение | Возможно при разрыве прокладки | При разрыве трубки (контролируемо) |
3. Для ГВС: оптимальный выбор
Оптимальный выбор: пластинчатый разборный ТО из нержавеющей стали AISI 316L.
Почему именно такой выбор:
- 316L: молибден в составе обеспечивает стойкость к хлоридам водопроводной воды (50–200 мг/л). Сталь 304 при таких концентрациях быстро питтингует
- Разборный: питьевая вода нагревается до 60°C — накипь нарастает быстро. Разборный позволяет промыть или заменить пластины без замены всего аппарата
- EPDM прокладки: стойкие к горячей воде до 150°C, безопасны для питьевой воды
| Параметр | Рекомендуемое значение |
|---|---|
| Материал пластин | AISI 316L (обязательно для питьевой воды) |
| Материал прокладок | EPDM (не NBR при T выше 80°C) |
| Запас поверхности | 15–25% (накипь при нагреве до 60°C) |
| Скорость воды | 0,3–0,6 м/с (не выше — ускоряет отложения) |
| Рабочее давление | Не менее P_теплосети × 1,25 |
| Тип | Разборный (обслуживаемый) |
Подробный расчёт теплообменника ГВС: Как подобрать теплообменник ГВС.
4. Для отопления и ИТП
Теплообменник для отопления разделяет тепловые сети с высокими параметрами теплоносителя от внутридомовых систем с нормируемыми параметрами.
| Условие | Рекомендуемый тип | Материал |
|---|---|---|
| Теплосеть 95/70°C, P до 16 бар — стандарт ЖКХ | Пластинчатый разборный | Нержавеющая сталь 304 или 316L |
| Теплосеть 130/70°C, P до 16 бар | Пластинчатый разборный | 316L (выше температура — активнее коррозия) |
| P более 16 бар | Пластинчатый в специальном исполнении или КТО | 316L |
| Малый ИТП, компактность важна | Паяный (SWEP, Alfa Laval серия AXP) | Нержавеющая сталь, пайка никелем |
| Новая застройка с неизвестными параметрами | Разборный с запасом пластин | 316L |
5. Для парового нагрева
Паровые теплообменники нагревают жидкости насыщенным или перегретым паром. Специфические требования связаны с конденсацией пара и гидроударами.
Паяный пластинчатый (никелевый) — компактный, высокий k. Обеспечивает хороший теплообмен при конденсации пара. Подходит для пищевой, фармацевтической промышленности.
Кожухотрубный типа 1-2 pass или U-tube. Гидроудары при ударах конденсата могут разрушить тонкие пластины. КТО устойчив к ударным нагрузкам.
Кожухотрубный с материалом труб под высокую температуру (углеродистая или нержавеющая сталь). Разборные ПТО не рекомендованы выше 180°C из-за прокладочного материала.
6. Для охлаждения масла
Охлаждение масла в компрессорах, гидравлических системах, редукторах — частая задача. Особенности: высокая вязкость масла (снижает коэффициент теплоотдачи), склонность к загрязнению.
| Параметр | Значение для масла | Влияние на выбор |
|---|---|---|
| Вязкость масла | 10–500 сСт при рабочей T | Низкий Re → малый k → большая F |
| Давление масляного контура | 5–25 бар (гидравлика до 400 бар) | При P выше 25 бар → КТО |
| Загрязнение масла | Возможны частицы металла | Фильтр перед ТО обязателен |
| Охлаждающая среда | Вода или воздух | Для воздуха — только кожухотрубный с оребрением |
Рекомендация: при вязкости масла до 100 сСт и P до 25 бар — пластинчатый разборный из 316L с увеличенным межпластинным зазором (wide-gap). При вязкости выше 200 сСт или P выше 25 бар — кожухотрубный.
7. Для промышленного холода
Холодильные машины и тепловые насосы используют испарители и конденсаторы. Выбор типа ТО зависит от хладагента.
| Хладагент | Тип ТО | Почему |
|---|---|---|
| R-134a, R-407C, R-410A, R-32 (фторированные) | Паяный пластинчатый (BHE) | Совместим с медной пайкой, компактный, высокий k при испарении/конденсации |
| R-717 (аммиак) | Кожухотрубный стальной | Аммиак + медь = аммонат меди, разрушение. Только сталь или алюминий |
| R-744 (CO₂) | Паяный никелевый или специальный | Высокое давление (до 120 бар) — нужен специальный аппарат |
| Гликоль/вода | Пластинчатый разборный | Обслуживаемый, заменяемые прокладки |
8. Для химической промышленности
Химические процессы предъявляют самые высокие требования к материалам теплообменников. Неправильный выбор материала — авария.
| Среда | Материал пластин | Материал прокладок |
|---|---|---|
| Соляная кислота HCl | Ti Gr.1 или хастеллой C-276 | PTFE (фторопласт) |
| Серная кислота H₂SO₄ до 70% | Хастеллой C-276 или Incoloy 825 | PTFE |
| Азотная кислота HNO₃ | AISI 316L или Ti | EPDM или PTFE |
| Хлор / гипохлорит | Ti Gr.1 или хастеллой | PTFE или Viton |
| Едкий натр (NaOH) | AISI 316L или никель | EPDM |
| Органические растворители | AISI 316L | NBR или Viton (зависит от растворителя) |
| Морская вода | Ti Gr.1 (единственный вариант) | EPDM |
9. Выбор материала пластин и прокладок
Материал — ключевой критерий долговечности. Экономия на материале пластин часто приводит к замене аппарата через 2–3 года вместо 10–15.
| Материал пластин | Стойкость к | Ограничения | Типичное применение |
|---|---|---|---|
| AISI 304 | Слабоагрессивные среды | Хлориды выше 50 мг/л — питтинг | Охлаждение деминерализованной воды, некоторые продукты питания |
| AISI 316L | Хлориды до 200 мг/л, большинство водных сред | Морская вода — нет | ГВС, ИТП, пищепром, фарма |
| Титан Gr.1 | Морская вода, хлор, большинство кислот | Несовместим с HF, красной HNO₃, сухим хлором | Морская вода, бассейны, химпром |
| Hastelloy C-276 | Большинство агрессивных сред | Очень дорогой | Химпром, кислоты, галогены |
| Никель 200 | Щёлочи, пищевые кислоты | Окислительные кислоты | Пищепром, щелочные среды |
Подробнее о выборе материалов: Как подобрать материалы пластин и прокладок.
10. Алгоритм выбора теплообменника за 5 шагов
Q = G × Cp × ΔT, где G — расход (кг/с), Cp — теплоёмкость (для воды 4,18 кДж/кг·К), ΔT — разность температур. Проверьте тепловой баланс: Q_горячий = Q_холодный ± 5%.
LMTD = (ΔT1 − ΔT2) / ln(ΔT1/ΔT2). ΔT1 и ΔT2 — температурные напоры на двух концах аппарата при противоточной схеме. Чем больше LMTD, тем меньше требуемая площадь.
F = Q / (k × LMTD). k для воды-воды в пластинчатом ТО: 3000–6000 Вт/м²·К. Добавить запас 15–25% в зависимости от загрязняемости среды.
Используйте таблицы выше: давление → тип (ПТО/КТО/паяный), среда → материал пластин и прокладок, обслуживание → разборный или неразборный.
ΔP на каждом контуре должно быть в допустимом диапазоне (0,5–3 бар для ПТО). При ΔP выше допустимого — увеличить число пластин или выбрать пластины с меньшим углом гофрировки.
Полный алгоритм подбора — в статье Как подобрать теплообменник: полный гид. Подбор для конкретной задачи бесплатно — у инженеров S22.
11. Типичные ошибки при выборе типа теплообменника
Ошибка 1: Выбор паяного ТО для задач с грязными средами
Ошибка 2: Материал 304 вместо 316L для ГВС
Ошибка 3: Пластинчатый с медной пайкой для аммиака
Для выбора правильного типа теплообменника под конкретные условия — обратитесь к инженерам S22. Консультация и расчёт бесплатны.
Стоимость теплообменников разных типов
Цена — важный, но не единственный критерий. Оцените полную стоимость владения: покупка + монтаж + обслуживание за 10 лет.
| Тип ТО | Ориентировочная стоимость (50 кВт) | Обслуживание/год | Срок службы |
|---|---|---|---|
| Пластинчатый разборный 316L | 50 000–150 000 руб. | Промывка 10 000–20 000 руб./год | 15–20 лет |
| Паяный пластинчатый (BHE) | 30 000–80 000 руб. | Замена при засорении (нечиненый) | 7–12 лет |
| Кожухотрубный стальной | 80 000–250 000 руб. | Чистка труб 15 000–30 000 руб./год | 20–30 лет |
| Пластинчатый с Ti пластинами | 120 000–300 000 руб. | Промывка 10 000–20 000 руб./год | 20–25 лет |
Когда нужен независимый инженерный подбор
Самостоятельный подбор возможен для типовых задач (ГВС, отопление жилого дома) с известными параметрами. В следующих случаях рекомендуется привлечь инженера:
- Нетиповые среды: химические вещества, агрессивные жидкости, хладагенты
- Давление выше 16 бар или температура выше 150°C
- Высокие требования к надёжности: атомная, фармацевтическая, пищевая промышленность
- Расхождение расчётов от разных поставщиков более 30%
- Объекты под надзором Ростехнадзора — нужно документальное обоснование выбора
- Нестандартные схемы — многоступенчатые, рекуперативные, с регулированием
Инженеры S22 выполняют независимый расчёт и подбор теплообменников для любых задач. Это бесплатно и занимает 2–4 часа. Оставьте заявку с описанием задачи.
Документация при покупке теплообменника
Независимо от типа и материала, при покупке теплообменника требуйте следующие документы:
- Паспорт на оборудование — технические характеристики, заводской номер, материалы
- Декларация соответствия ТР ТС 032/2013 — обязательна для аппаратов с P выше 0,5 бар
- Тепловой расчёт — подтверждает, что аппарат рассчитан под ваши параметры
- Сертификат на материалы — особенно важно для пищевой и фармацевтической промышленности (316L = FDA/EC 10/2011)
- Гарантийный талон с датой и условиями гарантии
- Инструкция по монтажу и обслуживанию на русском языке
Отсутствие декларации ТР ТС 032 означает, что аппарат нельзя официально ввести в эксплуатацию на объектах с государственным надзором. Это особенно критично для ИТП, котельных и промышленных объектов под надзором Ростехнадзора.
