Холодильные кожухотрубные конденсаторы: конструкция, выбор, примеры

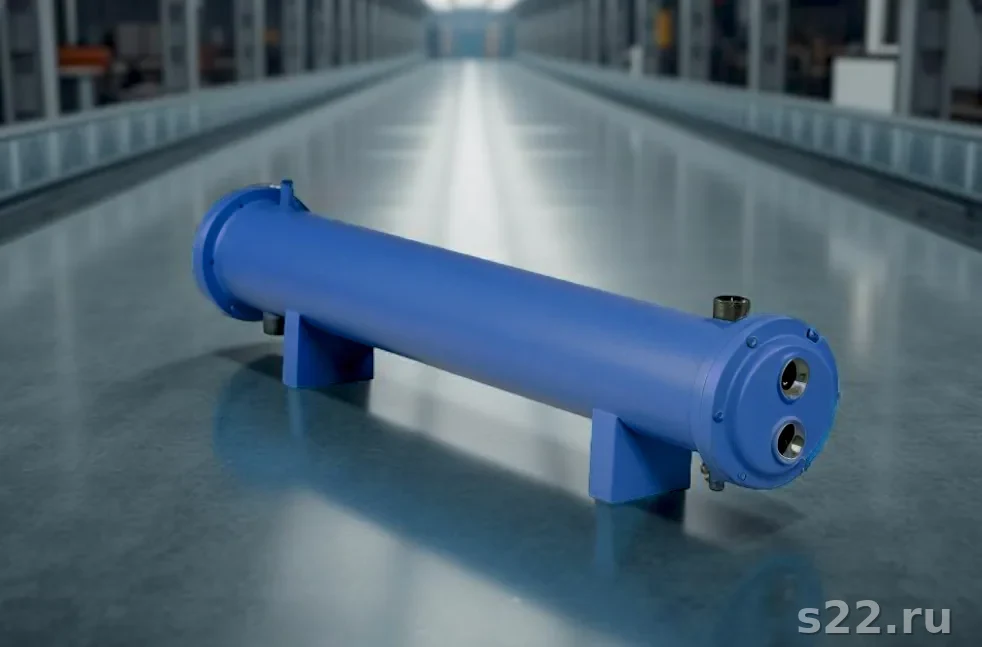

Что такое холодильный кожухотрубный конденсатор

В отличие от воздушных конденсаторов (с оребрёнными трубками и вентиляторами), кожухотрубные работают на воде — это даёт меньшее давление конденсации, более стабильный COP в жарком климате и втрое меньшую занимаемую площадь на 1 кВт холода. Цена этого — затраты на градирню, водоподготовку и около 1–2 м³/ч воды на каждые 100 кВт холодопроизводительности.

Конструктивно конденсатор повторяет схему классического кожухотрубного холодильника: пучок прямых трубок развальцован/приварен в двух трубных решётках, по торцам — крышки с водяными патрубками, межтрубное пространство закрыто корпусом с боковыми штуцерами для входа пара хладагента (сверху) и выхода конденсата (снизу). Разница лишь в том, что аппарат рассчитан на повышенное давление (PN16–PN40) и оснащён ресиверной зоной для накопления жидкого хладагента.

Подробный разбор физики процесса — в статье принцип работы кожухотрубного конденсатора. Сравнение с альтернативами (пластинчатые BPHE, испарительные) — в материале конденсатор чиллера.

Конструкция: что внутри кожуха

Современный холодильный кожухотрубный конденсатор состоит из десяти ключевых элементов, каждый из которых нормирован ГОСТ:

1. Кожух (корпус) — труба Ст20 или 09Г2С, ⌀ 159–1400 мм, толщина стенки 6–25 мм по ГОСТ 8732. Для аммиачных систем — обязательно 09Г2С с ударной вязкостью при −40°C.
2. Трубный пучок — 50–2500 прямых трубок ⌀ 16×1,0 / 19×1,5 / 25×1,5 мм длиной 1500–6000 мм. Для фреонов — медь М1/М2 (ГОСТ 617), для аммиака — Ст20 (ГОСТ 8734).
3. Трубные решётки — толстостенные диски Ст20+латунная плакировка или цельная Ст20/12Х18Н10Т толщиной 22–60 мм. Развальцовка трубок до 95% толщины стенки.
4. Передняя крышка — литая или сварная, с входным и выходным водяными патрубками, перегородками для разделения на 2/4/6 ходов.
5. Задняя крышка — для 2-ходовой схемы с переворотным потоком воды, для 4/6-ходов — с промежуточной перегородкой.
6. Перегородки межтрубного пространства — сегментные диафрагмы, направляющие пар хладагента поперёк пучка. Шаг 0,4–1,0 диаметра кожуха.
7. Патрубок входа пара (DN50–DN200) — сверху по центру кожуха, фланцевый, с противоударным экраном.
8. Патрубок выхода конденсата (DN25–DN80) — снизу, с резервной зоной 50–150 мм над уровнем для накопления.
9. Сервисные штуцеры — манометрический, для предохранительного клапана, для удаления воздуха (на верхней образующей).
10. Опоры седловые — две стальные опоры с резинометаллической прокладкой, рассчитаны на массу аппарата с водой + 30% запаса.

Типы: ХНГ горизонтальный и ХНВ вертикальный

ХНГ — горизонтальный кожухотрубный конденсатор

Самый массовый тип в промышленности. Аппарат лежит на двух седловых опорах, охлаждающая вода идёт по трубкам обычно с 2 или 4 ходами, пар хладагента входит сверху, конденсат отводится снизу самотёком в ресивер. Длина 2–6 м, диаметр кожуха 200–1200 мм, площадь теплопередачи 5–500 м², тепловая нагрузка 100–5000 кВт.

ХНГ применяется в 75% случаев промышленных чиллеров на R134a / R404A / R407C / R410A до 3000 кВт холода и в большинстве аммиачных компрессорных холодильниках мясокомбинатов, молокозаводов и фруктохранилищ. Главный плюс — низкие требования к высоте машзала: стандартный машзал 3,5 м допускает установку любого типового ХНГ. Минус — большая занимаемая площадь, особенно при длине 5–6 м.

ХНВ — вертикальный кожухотрубный конденсатор

Аппарат стоит вертикально, охлаждающая вода идёт сверху вниз самотёком в открытом водяном контуре (распределительный лоток сверху, сборник снизу), либо подаётся снизу с принудительным напором. Хладагент конденсируется в межтрубном пространстве, конденсат стекает в нижний ресивер.

Преимущества ХНВ: компактная площадь установки (1,5–3 м² против 6–18 м² у ХНГ той же мощности), возможность очистки трубок без разборки (механическим ёршиком сверху при работающем аппарате), низкое гидравлическое сопротивление по воде, устойчивость к жёсткой воде и взвесям. Идеален для аммиачных систем с открытыми оросительными конденсаторами на крышах компрессорных цехов.

Подробнее о специфике вертикальной компоновки — в статье конденсатор КНВ: особенности вертикальной схемы. Разбор горизонтального варианта — когда выбирать КНГ.

Хладагенты: R22, R134a, R404A, R410A, R407C, NH3

Выбор хладагента определяет рабочее давление конденсатора, материал трубок, объём заправки и легальность эксплуатации. Текущая ситуация на рынке РФ на 2026 год:

В 2024–2026 гг. в РФ доминируют R134a и R410A для новых установок, аммиак — для крупных промышленных систем холодоснабжения. R22 законно эксплуатируется только в существующих системах — заправка нового оборудования запрещена постановлением Правительства РФ.

Расчёт площади конденсатора по LMTD

Тепловой расчёт холодильного конденсатора выполняется в четыре шага. Это не учебная формула — на этом расчёте основан подбор реального оборудования в проектах S22 и заводах РИДАН, ЭТРА, Машимпэкс.

Шаг 1. Тепловая нагрузка конденсатора

Например, чиллер на R134a 1000 кВт холода с винтовым компрессором при условиях AHRI (вода охлаждаемая 12→7°C, охлаждающая 30→35°C) даёт COP=4,8. Тогда Q_конд = 1000 × (1 + 1/4,8) = 1208 кВт.

Шаг 2. Логарифмический температурный напор

Для конденсатора: T_конд (хладагент) изотермна, охлаждающая вода 27→33°C, T_конд=40°C. ΔT_б = 40−27 = 13°C, ΔT_м = 40−33 = 7°C. LMTD = (13−7)/ln(13/7) = 6/0,619 = 9,69°C.

Шаг 3. Коэффициент теплопередачи K

Для пары вода/хладагент в кожухотрубном конденсаторе по справочнику Богданова:

• Чистая медь, хладагент R134a/R407C — K = 1100–1500 Вт/(м²·К)
• Сталь Ст20, аммиак NH3 — K = 1200–2000 Вт/(м²·К) (NH3 даёт лучший α на стороне пара)
• Латунь Л68, R22/R404A — K = 1000–1300 Вт/(м²·К)
• CuNi 90/10, морская вода — K = 700–1100 Вт/(м²·К) (загрязнение fouling factor 0,0002)
• Титан Gr.2, агрессивная вода — K = 800–1200 Вт/(м²·К)

Для нашего примера R134a + медь: берём K = 1200 Вт/(м²·К) с учётом fouling factor 0,0001 м²·К/Вт.

Шаг 4. Площадь теплопередачи

Берём ближайший типоразмер с запасом 15–25% на загрязнение в эксплуатации: F = 130 м². Это соответствует ХНГ-130 от РИДАН или эквиваленту Alfa Laval CDEW-1300 / Kelvion Searle SAH-130. Подробнее о расчётной методике и нюансах подбора — в гиде по выбору кожухотрубного конденсатора.

Материалы трубок и корпуса под среду

Выбор материала — главное технико-экономическое решение в проекте конденсатора. Ошибка ведёт к коррозии за 6–24 месяца и капитальной замене на сумму 3–8 млн ₽. Базовые правила по ГОСТ Р 55600 и опыту S22:

Глубокий разбор сплавов — в статье материалы 316L / CuNi / Ti для теплообменников. Главные ограничения: медь несовместима с аммиаком, углеродистая сталь не работает с хлоридами свыше 50 мг/л, нержавейка 304 (08Х18Н10) подвержена точечной коррозии при хлоридах свыше 200 мг/л — нужна 316L (10Х17Н13М2Т) с молибденом 2,5%.

Примеры применения и реальные кейсы

Кейс 1. Чиллер 1500 кВт мясокомбината, Краснодарский край

Объект: новый цех первичной переработки мяса 12 000 м². Чиллер на R134a 1500 кВт, винтовой компрессор Bitzer HSK7471, t_исп = −8°C (рассол), t_конд = 42°C. Охлаждающая вода — оборотная от градирни вентиляторной 27→34°C, жёсткость 5,5 мг-экв/л. Подобран горизонтальный конденсатор ХНГ-145 (РИДАН), F=145 м², трубки медь М1 19×1,5 мм, 4 хода по воде, кожух Ст20 ⌀820 мм длина 5400 мм. Цена аппарата 6,8 млн ₽, масса 4,1 т, монтаж на седлах. Эксплуатация 3 года: давление конденсации стабильно 11,8 бар, ΔP по воде 38 кПа, CIP-промывка 1 раз в 14 месяцев. COP чиллера 4,9 в номинале.

Кейс 2. Аммиачный холодильник 5000 кВт, фруктохранилище Подмосковье

Хранение яблок и груш 35 000 т, температура камер 0…+2°C. Аммиачная компрессорная: 4 поршневых компрессора ЭТРА АН-300, общая холодопроизводительность 5000 кВт, t_исп=−12°C, t_конд=35°C. Конденсаторы — два параллельных ХНВ-2000 (вертикальных) с открытым оросительным контуром, площадь каждого 200 м², трубки Ст20 ⌀25×2,5 мм, корпус 09Г2С. Высота установки 5,8 м, на крыше компрессорной. Расход охлаждающей воды от градирни 280 м³/ч, замкнутый контур с подпиткой. Цена двух конденсаторов 18 млн ₽. Конденсаторы работают 11 лет — заменены трубки только в одном по причине эрозионного износа на седьмом году.

Кейс 3. Чиллер 350 кВт на R410A для ЦОДа, Москва

ЦОД площадью 800 м², холодоснабжение прецизионных кондиционеров. Чиллер Carrier 30XW на R410A, 350 кВт холода, спиральный компрессор. Конденсатор водяной встроенный Funke TS-CD-350, компактный горизонтальный, трубки CuNi 90/10 (т.к. в водопроводной воде Москвы хлориды 80–120 мг/л), F=42 м², корпус нерж. AISI 316L, PN32. Цена 2,1 млн ₽, импорт через дистрибьютора, срок поставки 16 недель. В альтернативу заказчику предложили РИДАН ХНГ-45 с трубками CuNi за 1,4 млн ₽ и срок 6 недель — выбрали отечественный аналог, COP не изменился.

Кейс 4. Молокозавод 800 кВт, Татарстан

Производство пастеризованного молока и кисломолочной продукции 200 т/сутки. Чиллер на R407C 800 кВт, винтовой компрессор. Конденсатор ХНГ-90 (ЭТРА), F=90 м², трубки латунь Л68 (артезианская вода жёсткостью 8 мг-экв/л, для защиты от точечной коррозии меди), 4 хода. Цена 4,2 млн ₽, срок 8 недель. Через 5 лет эксплуатации — замечен рост давления конденсации с 12 до 14,5 бар при равных условиях. CIP-промывка ингибированной соляной кислотой 8% при 45°C в течение 5 часов восстановила давление до 12,2 бар. Снятие ΔT воды до и после промывки: было 5,8°C, стало 7,1°C — рост K на 22%.

Скорость воды и число ходов

Число ходов по воде (2/4/6) — баланс между скоростью в трубках, гидравлическим сопротивлением и эффективностью теплообмена. Слишком медленный поток (менее 1 м/с) даёт биообрастание и отложения; слишком быстрый (более 2,5 м/с) — эрозионный износ трубок и шум:

• Скорость 1,5–2,0 м/с — оптимум для большинства промышленных конденсаторов на чистой оборотной воде
• Скорость 1,0–1,5 м/с — для жёсткой и загрязнённой воды (медленнее = больше времени для очистки, но риск отложений)
• Скорость 2,0–2,5 м/с — для абонентов с дефицитом площади теплопередачи (максимум K, но эрозия)
• Скорость менее 0,8 м/с — категорически запрещена: ламинарное течение, биоплёнка, потеря K на 30–50% за сезон

Расчёт: число трубок на один ход N1 = G_вода / (ρ_вода × w × f1), где f1 = π × (d_вн)² / 4 — площадь сечения одной трубки. Для воды 100 м³/ч (G=27,8 кг/с) при w=1,8 м/с в трубках ⌀19×1,5 мм (d_вн=16 мм, f1=2,01·10⁻⁴ м²): N1 = 27,8 / (1000 × 1,8 × 2,01·10⁻⁴) = 77 трубок на ход. Если общее число трубок 308 — то аппарат 4-ходовой. Подробнее в материале кожухотрубные теплообменники по ГОСТ.

Производители и бренды на рынке РФ

Российские заводы

• РИДАН (Нижний Новгород) — лидер по объёмам выпуска ХНГ/ХНВ под фреоны и аммиак, 50–5000 кВт. Серии ХНГ/ХНВ по ГОСТ 31840, срок поставки 4–10 недель.
• ЭТРА (Бугульма) — широкая линейка аммиачных и фреоновых конденсаторов до 8000 кВт, поставщик крупных пищевых производств и фруктохранилищ.
• Машимпэкс (Москва) — изготовление кожухотрубных конденсаторов по индивидуальным ТЗ, нестандартные диаметры и материалы.
• Уралхиммаш (Екатеринбург) — крупногабаритные аппараты для нефтегаза и нефтехимии, конденсаторы свыше 5000 кВт.
• ГосНИИхолод (Москва) — НИИ-завод, исторически выпускал ХНГ/ХНВ для всех отраслей советской и российской промышленности.

Импортные бренды

• Alfa Laval (Швеция) — серии CDEW, M-line, ALK; стандарт качества для пищевой и фармацевтической промышленности.
• Funke (Германия) — серии TS-CD, FP; компактные конденсаторы для коммерческой и средне-промышленной холодильной техники.
• Kelvion (Германия, ex-GEA) — серии Searle, Goedhart; промышленные аммиачные конденсаторы.
• GEA (Германия) — серии Bock, Grasso; комплексные холодильные установки и конденсаторы под них.
• Bitzer (Германия) — встроенные конденсаторы для собственных компрессорных установок.
• Danfoss (Дания) — серия SDC, паяные и кожухотрубные конденсаторы для коммерческого холода.
• Sondex (Дания) — паяные нержавеющие конденсаторы малой мощности, для встроенных решений.
• APV (Дания, SPX Flow) — конденсаторы для пищевой промышленности, гигиеническое исполнение.

В 2024–2026 гг. срок поставки импортных конденсаторов составляет 14–24 недели через дистрибьюторов из Турции, Казахстана и Беларуси. Цена выше отечественных на 20–60%. Поэтому 90% новых проектов S22 в 2026 г. реализуется на оборудовании РИДАН и ЭТРА.

Эксплуатация: давление, обвязка, диагностика

Конденсатор работает в самых жёстких условиях холодильного контура: высокое давление, импульсные нагрузки от компрессора, постоянное присутствие масла в потоке хладагента. Ключевые регламентные действия:

1. Ежесменно: контроль HP-давления (норма расчётное +/− 10%), ΔT воды (норма 5–7°C), визуальный осмотр стыков и манометров.
2. Ежемесячно: анализ воды в оборотном контуре (жёсткость, pH, хлориды, биология), проверка работы фильтра воды.
3. Ежегодно: вскрытие крышек, осмотр трубных решёток и трубок, гидравлические испытания PN×1,25, CIP-промывка при росте HP свыше 10%.
4. Раз в 3 года: вихретоковая дефектоскопия трубок, контроль развальцовки, замена прокладок и сальников.
5. Раз в 5–7 лет: расширенная диагностика трубного пучка с возможной заменой 5–15% трубок (по результатам УЗК и вихретоков).

Технология диагностики и параметры приёмки — в материале диагностика трубного пучка кожухотрубного теплообменника. Обозначения и расшифровка кода аппарата (типа ХНГ, КНГ, КВГ) — в справочнике ГОСТ 15122-79 типовые обозначения.

Типовые ошибки выбора и эксплуатации

• Расчёт без запаса на загрязнение. Площадь подобрана точно по F=Q/(K·LMTD) — через сезон давление HP растёт на 15%, чиллер уходит в HP-аварию. Норма запаса 15–25%.
• Медные трубки в аммиачной системе. Коррозия за 3–12 месяцев, разрушение трубок, утечка NH3, эвакуация цеха. Только Ст20 / 09Г2С.
• Низкая скорость воды (менее 1 м/с). Биообрастание, отложения, потеря K на 30–50% за сезон. Контроль скорости при подборе обязателен.
• Отсутствие водоподготовки. Жёсткость воды более 12 мг-экв/л без умягчения — кальциевая накипь 1–2 мм за сезон, ежегодная CIP неизбежна.
• Игнорирование сепаратора масла. Масло из компрессора оседает в нижней зоне конденсатора, снижая K на 10–20%. Для всех аммиачных систем — обязательный маслоотделитель.
• Конденсатор без сервисных штуцеров. Невозможность установки манометров и предохранительных клапанов — нарушение ГОСТ 31840 и требований Ростехнадзора. Приёмка не пройдёт.
• Установка ХНГ в машзале с потолком 2,8 м. Нет доступа к крышкам для CIP и ремонта. Норма — минимум 1,5×длина аппарата свободного места перед фронтальной крышкой.
• Подача воды против тока хладагента. При прямотоке LMTD на 15–20% меньше расчётного, площадь работает неэффективно. Всегда противоток.
• Отсутствие байпаса для CIP. Промывка невозможна без останова основного контура — даунтайм производства на 6–12 часов. Норма — два байпасных шарика DN50.
• Хладагент без фильтра-осушителя в линии всасывания. Влага в системе → кислота → коррозия трубок изнутри → сквозные дыры. Обязателен фильтр-осушитель Danfoss DML или РИДАН DCL.

Альтернативы кожухотрубному: BPHE и испарительный

Не всегда кожухотрубный конденсатор — единственное решение. Существуют три альтернативы, каждая со своим сегментом применения:

Паяные пластинчатые конденсаторы (BPHE)

Компактные паяные нержавеющие или медью пластинчатые теплообменники. Производители: Alfa Laval серия AC, Funke FPDW, Kelvion GBE, Danfoss B3, Sondex SH. Мощность 10–500 кВт, K = 3000–5000 Вт/(м²·К) (в 2–3 раза выше кожухотрубных). Цена в 1,5–2 раза ниже за кВт. Минусы: невозможность ремонта (целиком на замену), чувствительность к загрязнению воды, ограничение по давлению PN30–PN45. Применяются в коммерческих чиллерах и тепловых насосах до 500 кВт.

Испарительные конденсаторы

Гибрид воздушного и водяного конденсатора: змеевик с хладагентом орошается распылённой водой, вентилятор создаёт встречный поток воздуха. Производители: BAC, EVAPCO, Kelvion. Мощность 200–10 000 кВт. Преимущество — низкая T_конд даже при +35°C на улице (за счёт адиабатического охлаждения), экономия энергии компрессора 15–25% против воздушного. Минус — обслуживание трудоёмкое (биоцидная обработка, замена форсунок, зимняя консервация), занимаемая площадь больше воздушного.

Воздушные оребрённые конденсаторы

Самый простой вариант: оребрённые медные трубки с принудительной подачей воздуха вентиляторами. Мощность 10–2000 кВт. Применяется в кондиционерах, тепловых насосах, малых коммерческих чиллерах. Не требует воды и градирни. Минус — T_конд выше уличной на 12–18°C, в жару +35°C даёт T_конд=50–53°C и снижение COP чиллера на 20–35%. Для жарких регионов РФ (Краснодар, Астрахань) и круглогодичной эксплуатации лучше водяной кожухотрубный.

Прямое сравнение всех типов — в обзорной статье конденсатор чиллера: кожухотрубный vs кожухопластинчатый.

Стандарты, нормы и приёмка

Холодильные кожухотрубные конденсаторы в РФ проектируются и принимаются по комплексу нормативных документов:

• ГОСТ 31840-2012 — общие технические требования к аппаратам, работающим под давлением. Базовый стандарт для всех конденсаторов PN16+.
• ГОСТ Р 55600-2013 — холодильное оборудование. Технические условия и классификация.
• ГОСТ 15122-79 — теплообменники кожухотрубчатые. Типовые обозначения и параметрические ряды.
• ГОСТ 33260-2015 — арматура трубопроводная. Методы испытаний.
• СП 60.13330.2020 — отопление, вентиляция и кондиционирование (для встроенных решений).
• ТР ТС 032/2013 — Технический регламент Таможенного союза о безопасности оборудования, работающего под избыточным давлением. Обязательная сертификация.
• СП 256.1325800.2016 — электроустановки жилых и общественных зданий (для электропитания арматуры).
• СанПиН 2.1.4.1074-01 — питьевая вода (для контура охлаждения с потенциальным контактом с пищей).
• ФНП «Правила промышленной безопасности» (приказ Ростехнадзора № 116) — для аппаратов под давлением свыше PN20 или объёмом свыше 0,1 м³.

При сдаче в эксплуатацию обязательны: паспорт аппарата по форме ГОСТ 2.601, сертификат соответствия ТР ТС 032/2013, акт гидравлических испытаний P=1,25×P_раб, акт пневмо-испытаний P=1,1×P_раб с выдержкой 60 мин, сертификаты на материалы трубок и кожуха, протокол вихретокового контроля 100% трубок. Для аммиачных систем дополнительно — регистрация аппарата в Ростехнадзоре и ведение журнала эксплуатации.

Цены и сроки поставки 2026

Цены указаны для производителей РИДАН и ЭТРА на 2 квартал 2026 года, EXW Нижний Новгород / Бугульма. Импортные аналоги Alfa Laval, Funke, Kelvion — на 20–60% дороже при сравнимом качестве. Дополнительные опции (CuNi / Ti / усиленный PN32+) увеличивают стоимость на 30–80%.
