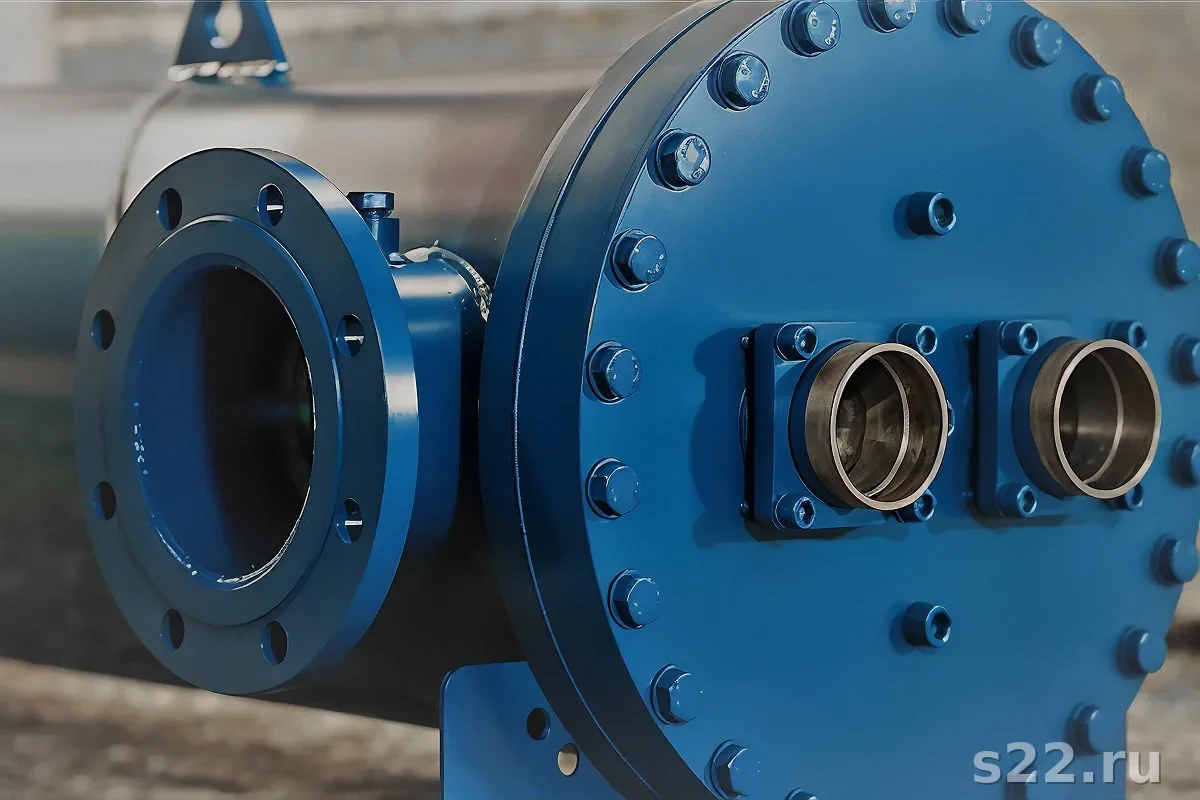

1. Кожухотрубный холодильник: что это и чем отличается от нагревателя
Аппарат теплообменный, в котором тепловой поток направлен от горячей технологической среды к охлаждающему агенту (хладагенту). Горячая среда движется по трубкам, хладагент — по межтрубному пространству (или наоборот, в зависимости от условий). Является разновидностью кожухотрубного теплообменника (КТО) с функционально-направленным применением — исключительно охлаждение.
В семействе кожухотрубных теплообменников по ГОСТ 15122-79 выделяют несколько функциональных групп: нагреватели (Н), холодильники (Х), испарители (И), конденсаторы (К) и кипятильники. Холодильник отличается от нагревателя направлением теплового потока: в нём целевая среда охлаждается, а хладагент нагревается и отводит тепло.
Конструктивно холодильник и нагреватель идентичны — кожух с трубным пучком, трубными решётками, перегородками, крышками и патрубками. Разница — в рабочих условиях (температуры, давления, состав сред) и, следовательно, в материальном исполнении и параметрах теплообменной поверхности. Подробнее об общей конструкции читайте в статье кожухотрубный теплообменник: конструкция и принцип работы.
Распределение сред по контурам
Стандартное распределение в холодильниках: горячая охлаждаемая среда — по трубному пространству; хладагент (вода, рассол, гликоль) — по межтрубному. Исключения:
- Вязкие среды (масло) — масло направляют по межтрубному пространству, где поперечные перегородки создают турбулентное обтекание и снижают влияние высокой вязкости; воду — по трубкам с многоходовым движением.
- Агрессивные среды — агрессивный теплоноситель пускают по трубкам из коррозионностойкого сплава (316L, CuNi, титан); менее агрессивный хладагент — по межтрубному, кожух из углеродистой стали.
- Высокое давление — среду с более высоким давлением направляют по трубкам: трубки выдерживают давление лучше, чем кожух при равной металлоёмкости.
В нормативной документации и заявках часто пишут просто "охладитель" или "холодильник" без уточнения типа. При заказе всегда уточняйте маркировку по ГОСТ и исполнение: горизонтальное или вертикальное, наличие компенсатора, число ходов, материал трубок и кожуха.
2. Маркировка по ГОСТ: ХНГ, ХНВ, ХКГ, ХКВ — расшифровка
Система буквенно-цифровых обозначений КТО регламентирована ГОСТ 15122-79. Для холодильников структура обозначения:
Функция: Холодильник
Аппарат предназначен для охлаждения среды. Буква Х — первый знак в обозначении типа аппарата.
Компенсация расширений
Н — неподвижные трубные решётки (без компенсатора); К — с компенсатором температурных расширений (линзовый, сильфонный).
Ориентация в пространстве
Г — горизонтальное исполнение; В — вертикальное. Определяет монтажное положение аппарата и схему подвода трубопроводов.
Итоговые комбинации и их значения:
| Обозначение | Расшифровка | Типичное применение |
|---|---|---|
| ХНГ | Холодильник, неподвижные решётки, горизонтальный | Большинство промышленных охладителей при ΔT < 50 °C |
| ХНВ | Холодильник, неподвижные решётки, вертикальный | Охладители дренажа ТЭЦ, конденсаторы, аппараты с ограниченной площадью |
| ХКГ | Холодильник, с компенсатором, горизонтальный | Маслоохладители турбин, охладители в нефтепереработке при T > 100 °C |
| ХКВ | Холодильник, с компенсатором, вертикальный | Охладители в условиях ограниченной площади и высоких температур |
После буквенного обозначения типа в маркировке следуют цифровые параметры: диаметр кожуха (мм), площадь теплопередачи (м²), число ходов, давление, материальное исполнение. Полное обозначение, например: ХНГ 600-200-16М — холодильник горизонтальный, Dк = 600 мм, F = 200 м², P = 1,6 МПа, углеродистая сталь. Подробный разбор системы обозначений — в статье типовые обозначения КТО по ГОСТ.
3. Горизонтальный холодильник ХНГ: конструкция и область применения
ХНГ — базовое и наиболее распространённое исполнение кожухотрубного холодильника. Горизонтальная ориентация обеспечивает:
- Удобство обслуживания — трубный пучок извлекается горизонтально при демонтаже крышки без использования грузоподъёмного оборудования в большинстве случаев.
- Равномерное распределение потоков — отсутствует застой жидкости в нижней части кожуха, характерный для вертикальных аппаратов при однофазных средах.
- Простота монтажа трубопроводов — патрубки расположены по горизонтальной оси, трубопроводы прокладываются в одной плоскости.
Конструктивные особенности ХНГ
В горизонтальном холодильнике трубный пучок поддерживается седловыми опорами (как правило, две опоры — одна фиксированная, одна скользящая для компенсации теплового расширения кожуха). Сегментные перегородки в межтрубном пространстве срезаются по горизонтали снизу на 25–30% диаметра — это обеспечивает сток конденсата и предотвращает скопление отложений на дне кожуха.
Число ходов по трубному пространству в ХНГ — от 1 до 8. Многоходовое (4, 6, 8 ходов) исполнение применяется для повышения скорости теплоносителя в трубках и улучшения теплоотдачи при малых расходах. Подробнее о выборе числа ходов — в статье сколько ходов выбирать в КТО.
Стандартные диаметры кожуха ХНГ по ГОСТ: 159, 273, 325, 426, 530, 630, 800, 1000, 1200, 1400 мм. Длина трубок: 1, 1,5, 2, 3, 4, 6 м. Площадь теплопередачи: от 1 м² (ХНГ 159) до 1600 м² (ХНГ 1400, 6 м). Типоразмерный ряд охватывает большинство промышленных задач охлаждения.
4. Вертикальный холодильник ХНВ: когда предпочтительнее
Вертикальное исполнение ХНВ выбирают в следующих случаях:
- Ограниченная площадь в плане — в машинных залах ТЭЦ, компрессорных станциях, на морских платформах вертикальный аппарат занимает значительно меньше места по площади пола.
- Самотёк конденсата — при охлаждении паровых потоков конденсат стекает вниз по трубкам под действием гравитации, что исключает застой и улучшает теплообмен.
- Охладители дренажа — вертикальная схема обеспечивает непрерывный слив охлаждённого конденсата снизу аппарата.
- Аппараты с кипением — при испарении жидкости в трубках (рибойлеры) вертикальная ориентация обеспечивает естественную циркуляцию смеси пар-жидкость.
Недостатки ХНВ: монтаж и демонтаж трубного пучка требует вертикального пространства и грузоподъёмного оборудования; уплотнения нижней крышки испытывают постоянное гидростатическое давление столба жидкости в трубках. Вопрос выбора между горизонтальным и вертикальным исполнением рассмотрен детально в статье вертикальный или горизонтальный КТО: как выбрать.
5. ХКГ/ХКВ — с компенсатором: термокомпенсация при больших ΔT
При значительной разнице температур между кожухом и трубным пучком возникают термические напряжения из-за разного теплового расширения этих элементов. Сталь расширяется примерно на 12 мкм/(м·°C). При длине аппарата 4 м и перепаде температур 100 °C разница удлинений кожуха и пучка составит:
ΔL = α × L × ΔT = 12×10⁻⁶ м/(м·°C) × 4 м × 100 °C = 4,8 мм. При неподвижных решётках эта деформация создаёт осевую нагрузку на трубки и решётку, что может привести к разрушению вальцовки или сварки трубок в решётке.
Для компенсации этих напряжений в аппаратах серии ХК применяют:
- Линзовый компенсатор — гофрированный элемент на кожухе, поглощающий осевое удлинение; применяется при умеренных давлениях (до 6 МПа) и перемещениях до 30–50 мм.
- Сильфонный компенсатор — более гибкий многогофрированный элемент; применяется при высоких давлениях и больших перемещениях.
- Плавающая головка — одна трубная решётка не закреплена к кожуху (скользит); обеспечивает максимальную компенсацию и удобство чистки пучка. Применяется в тяжёлых условиях нефтепереработки.
Подробно о выборе между компенсатором и плавающей головкой — в статье компенсатор или плавающая головка: когда что выбрать.
Применяйте ХКГ/ХКВ (с компенсатором) при ΔT между горячей и холодной средами более 50–60 °C, если аппарат с неподвижными решётками (ХНГ/ХНВ). Без компенсатора напряжения в трубках и решётках ведут к усталостным трещинам в местах развальцовки и к течам. Особенно критично при частых пусках-остановках.
6. Маслоохладители: специфика сред (масло/вода)
Маслоохладители — наиболее распространённый тип кожухотрубных холодильников в промышленности. Их устанавливают на паровых и газовых турбинах, компрессорах, гидравлических приводах, редукторах, трансформаторах. Функция: поддержание температуры масла в диапазоне 40–60 °C (для большинства турбинных масел оптимум — 45–55 °C).
Особенности конструкции маслоохладителей
Из-за высокой вязкости масла (10–150 сСт при рабочей температуре) коэффициент теплоотдачи со стороны масла значительно ниже, чем со стороны воды. Для повышения эффективности применяют конструктивные решения:
- Масло по межтрубному пространству — поперечные перегородки создают многократный поперечный обмыв трубок, увеличивая скорость масла и коэффициент теплоотдачи. Число перегородок — 4–12 в зависимости от длины аппарата.
- Вода по трубкам, 4–6 ходов — многоходовое движение воды повышает скорость (1,5–2,5 м/с) и коэффициент теплоотдачи со стороны воды до 4000–8000 Вт/м²·К.
- Увеличенный шаг трубок — шаг 1,4–1,5d (вместо стандартного 1,25d) снижает гидравлическое сопротивление межтрубного пространства при вязком масле.
- Трубки диаметром 16–20 мм — меньший диаметр не применяется из-за риска засорения вязким маслом; большой диаметр снижает теплоотдачу.
Итоговый коэффициент теплопередачи маслоохладителя: K = 150–350 Вт/м²·К (при вязкости масла 20–50 сСт). Для сравнения: водяной охладитель вода/вода — K = 800–1500 Вт/м²·К.
Материалы маслоохладителей
Трубки маслоохладителей выполняют из углеродистой стали (вода с рН 7–9, без хлоридов), медно-никелевого сплава CuNi 70/30 или нержавеющей стали 316L (жёсткая вода, хлориды > 200 мг/л). Кожух — углеродистая сталь. Трубные решётки — сталь или бронза при использовании медных трубок. Выбор материала обсуждается в статье материалы КТО: 316L, CuNi, титан.
Наиболее частая проблема маслоохладителей — отложения карбонатов на трубках со стороны воды при жёсткости более 7–8 мг-экв/л. Слой накипи 0,5 мм снижает коэффициент теплопередачи на 40–50%. Рекомендуется химическая промывка (EDTA или ортофосфорная кислота) раз в 2–3 года.
7. Охладители дренажа на ТЭЦ и в котельных
Охладители дренажа (ОД) — специализированные аппараты тепловых схем ТЭЦ и паровых котельных. Назначение: снижение температуры высокотемпературного дренажа пара (конденсата паропроводов и арматуры) с 100–180 °C до 45–60 °C перед возвратом в конденсатный бак.
Зачем охлаждать дренаж?
- Предотвращение парообразования — при сбросе горячего конденсата (выше 100 °C) в открытую систему конденсатосбора происходит вскипание и образование паровой подушки, что нарушает работу конденсатных насосов.
- Защита от гидроудара — сброс конденсата при 150–180 °C в конденсатопровод с холодной жидкостью вызывает паровую конденсацию и гидравлический удар.
- Снижение тепловых потерь — охлаждённый конденсат возвращается в цикл без потерь тепла в атмосферу.
Конструктивные особенности ОД
Охладители дренажа выполняются, как правило, в вертикальном исполнении (ХНВ): конденсат поступает сверху по трубкам и стекает вниз под действием гравитации; охлаждённый конденсат отводится снизу. Хладагент (обратная вода теплосети или обратный конденсат) движется по межтрубному пространству снизу вверх. Давление в трубках — до 1,6–2,5 МПа (давление паропровода), давление в межтрубном — до 0,6 МПа.
Из-за высокой температуры дренажа (до 180 °C) и охлаждающей воды (до 50 °C) разница температур ΔT достигает 130 °C — в таких условиях необходим компенсатор, поэтому часто применяют ХКВ, а не ХНВ.
8. Промышленное охлаждение: химия, нефтегаз, компрессорные
Кожухотрубные холодильники широко применяются в химической, нефтеперерабатывающей промышленности и в компрессорных установках. Основные задачи:
Охлаждение нефтяных фракций
Охлаждение продуктов ректификации, нефтяных фракций, кубовых остатков с температур 100–300 °C до 40–60 °C для перекачки или хранения. Часто требует хастеллоя или титана.
Холодильники компрессоров
Межступенчатые и концевые холодильники воздуха/газа после каждой ступени сжатия. Давление до 250 бар. Охлаждение до 40 °C для максимального КПД следующей ступени.
Охлаждение химических реакторов
Снятие тепла экзотермических реакций через рубашку реактора или выносной холодильник. Среды — кислоты, щёлочи, растворители; требуют нержавеющей стали 316L или титана.
Охлаждение гидравлических систем
Маслоохладители гидростанций и гидравлических прессов. Давление масла — 100–400 бар на входе, в холодильнике — сниженное до 10–30 бар через байпас.
Особенность промышленных холодильников нефтегазового сектора — применение стандартов TEMA (Tubular Exchanger Manufacturers Association) совместно с ГОСТ: TEMA R (нефтепереработка), TEMA C (нефтехимия), TEMA B (химия). Каждый класс задаёт более жёсткие требования к допускам, толщинам стенок и конструктивным решениям. Подробнее — в статье типы КТО: конструкция и классификация.
9. Принцип расчёта: LMTD, коэффициент теплопередачи, площадь
Тепловой расчёт кожухотрубного холодильника выполняется по уравнению теплопередачи:
F = Q / (K × ΔTср), где:
F — площадь теплопередачи [м²];
Q — тепловая нагрузка [Вт];
K — коэффициент теплопередачи [Вт/(м²·К)];
ΔTср — средняя логарифмическая разность температур LMTD [К].
Расчёт LMTD (средней логарифмической разности температур)
При противоточной схеме (наиболее эффективной): горячая среда: T1 (вход) → T2 (выход); холодная среда: t2 (выход) → t1 (вход). Тогда:
ΔT_б = T1 − t2 (большая разность температур на одном конце);
ΔT_м = T2 − t1 (меньшая разность температур на другом конце);
LMTD = (ΔT_б − ΔT_м) / ln(ΔT_б / ΔT_м)
При прямоточной схеме LMTD на 10–30% меньше — противоток эффективнее. Для многоходовых аппаратов вводится поправочный коэффициент F_T (0,75–0,95).
Коэффициент теплопередачи K
K складывается из термических сопротивлений: со стороны горячей среды (α₁), стенки трубки (δ/λ), со стороны хладагента (α₂) и загрязнений (r₁ + r₂):
1/K = 1/α₁ + r₁ + δ/λ + r₂ + 1/α₂, где:
α₁, α₂ — коэффициенты теплоотдачи [Вт/(м²·К)];
δ/λ — термическое сопротивление стенки трубки;
r₁, r₂ — сопротивления загрязнений (по TEMA: вода 1/5000, масло 1/3000 м²·К/Вт).
Типичные значения K для кожухотрубных холодильников:
| Пара сред | K, Вт/(м²·К) | Примечание |
|---|---|---|
| Вода / вода | 800–1500 | Стандартный водяной охладитель |
| Масло / вода | 150–350 | Зависит от вязкости масла |
| Воздух / вода | 30–60 | Межступенчатый холодильник компрессора |
| Газ под давлением / вода | 100–300 | Зависит от давления газа |
| Конденсат / вода | 400–800 | Охладитель дренажа |
| Органика / вода | 200–500 | Нефтехимические холодильники |
Точный расчёт выполняется итерационным методом: задаются предварительные размеры, рассчитываются скорости потоков, числа Re, коэффициенты теплоотдачи по уравнениям Нуссельта, уточняется K, корректируется площадь. S22.ru выполняет расчёт КТО бесплатно при заявке с исходными данными.
10. Подбор по среде: вода, масло, рассол, гликоль
Выбор хладагента и материального исполнения холодильника определяется требуемой температурой охлаждения, доступными охлаждающими агентами и химическим составом охлаждаемой среды.
| Хладагент | Диапазон температур | Материал трубок | Особенности |
|---|---|---|---|
| Техническая вода | +5 до +30 °C | Ст20, нерж. 316L | Контроль жёсткости; накипь при > 7 мг-экв/л |
| Рассол NaCl / CaCl₂ | −20 до +15 °C | Нерж. 316L, титан | Агрессивен к углеродистой стали; хлорид-коррозия |
| Раствор МЭГ/ПЭГ | −40 до +20 °C | Ст20, 316L | Незамерзающий; контроль ингибиторов коррозии |
| Морская вода | +5 до +25 °C | CuNi 70/30, титан | Высокая агрессивность; только CuNi или Ti |
| Жидкий аммиак | −30 до 0 °C | Ст20 (без меди!) | Медь и сплавы меди несовместимы с аммиаком |
| Фреон R134a/R410A | −25 до +5 °C | Медь, нерж. | Холодильные установки, конденсаторы |
Подбор материала трубок и кожуха — ответственный шаг: ошибка ведёт к коррозионному выходу из строя за 1–3 года вместо расчётного ресурса 15–25 лет. Детальный разбор сочетаний сред и материалов — в статье материалы КТО: 316L, CuNi, титан и другие.
11. Сравнение с пластинчатым охладителем
Кожухотрубный и пластинчатый охладители — два главных конкурирующих типа оборудования для жидкостного охлаждения в промышленности. Выбор между ними определяется условиями применения. Подробный анализ — в статье КТО против пластинчатого: полное сравнение.
| Параметр | КТО (холодильник) | Пластинчатый охладитель |
|---|---|---|
| Коэффициент теплопередачи K | 150–1500 Вт/(м²·К) | 2000–6000 Вт/(м²·К) |
| Максимальное давление | До 250 бар | До 25–30 бар (разборные), до 40 бар (паяные) |
| Максимальная температура | До 450–600 °C | До 180 °C (прокладочные), 225 °C (паяные) |
| Загрязнённые/вязкие среды | Да (легко чистить пучок) | Ограниченно (каналы узкие, 2–5 мм) |
| Компактность (м²/м³) | 30–80 м²/м³ | 120–400 м²/м³ |
| Металлоёмкость при одинаковой Q | В 3–5 раз больше | Базовый уровень |
| Расширение мощности | Новый аппарат | Добавление пластин (разборный) |
| Стоимость | Выше при малых мощностях | Ниже при давлении < 25 бар |
Рекомендация: выбирайте КТО при давлении > 25 бар, температуре > 180 °C, вязких/загрязнённых средах или при содержании твёрдых частиц в теплоносителе. Пластинчатый охладитель предпочтительнее при чистых маловязких жидкостях, давлении до 25 бар и требовании к компактности.
12. 3 кейса применения
Задача: охлаждение турбинного масла ТП-46 с 68 °C до 48 °C при расходе 120 м³/ч. Охлаждающая вода — техническая с температурой 22–28 °C, расход 80 м³/ч. Жёсткость воды — 9 мг-экв/л.
Решение: ХКГ 630-120М4, 4 хода по трубному пространству. Материал трубок: нерж. 316L из-за жёсткой воды. Перегородки в межтрубном (масло): 8 шт., шаг 480 мм. K = 280 Вт/(м²·К), LMTD = 22 °C, F = 98 м².
Результат: температура масла выдерживается в диапазоне 46–50 °C весь сезон; после 3 лет эксплуатации без чистки K снизился до 190 Вт/(м²·К) из-за накипи — выполнена EDTA-промывка, восстановлена производительность.
Задача: охлаждение дренажа пара редуцирующих клапанов с температурой 165 °C и давлением 1,4 МПа, расход 8 т/ч. Хладагент — обратный конденсат 50 °C, расход 25 т/ч.
Решение: ХКВ 273-20-16 (вертикальный с линзовым компенсатором, так как ΔT = 115 °C). Дренаж по трубкам (1 ход), конденсат по межтрубному снизу вверх. LMTD = 68 °C, K = 650 Вт/(м²·К), F = 18 м².
Результат: температура дренажа на выходе — 58 °C, паровых подушек в конденсатопроводе нет. Аппарат работает 7 лет без замены, ежегодная ревизия компенсатора.
Задача: охлаждение 40% раствора серной кислоты с 90 °C до 40 °C при расходе 15 м³/ч. Хладагент — рассол CaCl₂ при −10 °C, расход 20 м³/ч.
Решение: ХНГ 426-60-25-Т (горизонтальный, давление 2,5 МПа, материал трубок — титан Grade 2). Кислота по трубкам (6 ходов), рассол по межтрубному. LMTD = 42 °C, K = 320 Вт/(м²·К), F = 55 м². Кожух — углеродистая сталь с защитным покрытием (рассол нейтральный).
Результат: за 5 лет эксплуатации трубки из титана Grade 2 не показали коррозии при прямом контакте с 40% H₂SO₄ (pH < 1). Стальные трубки той же установки до замены на титан разрушались через 8–14 месяцев.
