1. Что влияет на выбор ориентации и конструкции

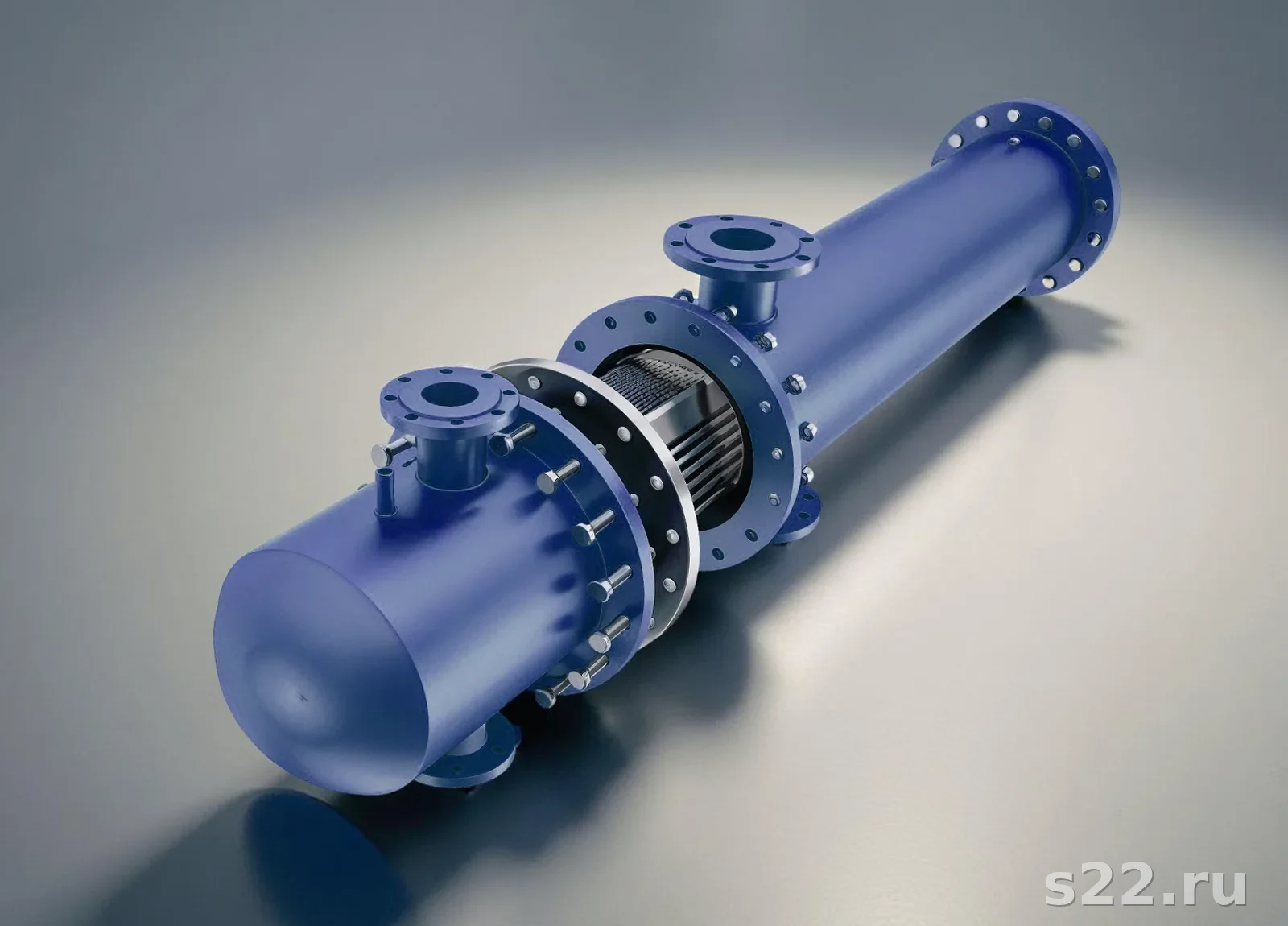

Кожухотрубный охладитель задаётся несколькими независимыми параметрами: ориентацией в пространстве (горизонтальная или вертикальная), конструкцией компенсации теплового расширения (неподвижные решётки, компенсатор на кожухе, плавающая головка) и числом ходов по трубному пространству. Эти параметры выбираются независимо — горизонтальный аппарат может быть ХНГ, ХКГ или ХПГ, и то же справедливо для вертикального.
Положение оси трубного пучка в пространстве. При горизонтальной ориентации ось пучка параллельна полу — аппарат занимает длину вдоль пола. При вертикальной ось перпендикулярна полу — аппарат занимает высоту здания. Ориентация влияет на гидравлику межтрубного пространства, возможность самоочищения, удобство монтажа и обслуживания, но не на тепловые характеристики аппарата при прочих равных условиях.
Увеличение линейных размеров трубок при нагреве. Стальная трубка длиной L при нагреве на ΔT удлиняется на ΔL = α × L × ΔT, где α ≈ 12×10⁻⁶ 1/К для углеродистой стали. Трубка 3 м при ΔT = 100 K удлиняется на 3,6 мм. Если оба конца трубки жёстко закреплены в трубных решётках, а кожух остаётся холодным, возникают продольные напряжения, разрушающие соединения «трубка–решётка» и сварные швы кожуха. Именно это явление определяет необходимость компенсатора или плавающей головки.
Конструктивный элемент кожухотрубного теплообменника, при котором одна из трубных решёток (задняя) не прикреплена к кожуху жёстко, а свободно перемещается вдоль оси внутри него. Это устраняет термические напряжения любой величины. Дополнительное преимущество — возможность полного извлечения трубного пучка из кожуха для механической чистки, замены трубок и гидравлических испытаний отдельно от кожуха.
Ключевые параметры, определяющие выбор: разность температур ΔT между трубками и кожухом в рабочем режиме, загрязнённость теплоносителей (определяет частоту и способ чистки), рабочее давление (высокое давление — трубное пространство), доступная площадь машзала, цикличность режима (частые пуски/остановы усугубляют усталостные напряжения) и бюджет ТОиР.
Подробнее о типах и маркировках читайте в статье Маркировки ХНГ, ХНВ, ХКГ, ХКВ, ХПГ, ХПВ. Общий обзор принципа работы охладителей — в материале Кожухотрубный охладитель: что это и принцип работы.
↑ К оглавлению2. Горизонтальный охладитель: преимущества, ограничения, применения
Горизонтальная ориентация — стандарт для большинства промышленных охладителей. Аппарат устанавливается на горизонтальных опорах (седловых или рамных), ось трубного пучка параллельна полу. Это наиболее распространённая компоновка благодаря простоте монтажа, удобству обслуживания и хорошей изученности гидравлики межтрубного пространства с поперечными перегородками.
Преимущества горизонтального охладителя
- Лёгкая чистка трубок: шомпол или ёрш вводятся горизонтально с открытого торца — без подъёмных механизмов.
- Простой монтаж: стандартные горизонтальные опоры, доступность кранами с боковой подачи.
- Хорошая гидравлика межтрубного пространства: сегментные перегородки обеспечивают поперечное обтекание трубного пучка с максимальным коэффициентом теплоотдачи.
- Нет проблем с воздушными пробками: при правильной обвязке воздух легко выпускается через воздушники в верхней точке.
- Широкая номенклатура: большинство типоразмеров по ГОСТ 27590 доступны именно в горизонтальном исполнении.
- Удобство извлечения пучка (ХПГ): пучок выдвигается горизонтально по роликам без сложных такелажных работ.
Ограничения горизонтального охладителя
- Занимает значительную длину производственной площади (от 2 до 8 м для стандартных аппаратов).
- Для обслуживания необходим проход вдоль аппарата с обеих сторон — минимум 1–1,5 м от торцов.
- При охлаждении конденсата или парожидкостных смесей вертикальная компоновка работает лучше.
- Нижние трубки при малом расходе межтрубного теплоносителя могут не омываться.
Типичные применения горизонтального охладителя
Маслоохладители компрессоров и гидросистем (ХНГ), охладители технологической воды и гликолевых растворов, газоохладители после компрессоров (ХКГ при высоком ΔT), охладители аммиака в холодильных установках, охладители конденсата паровых систем при умеренном ΔT. В химии и нефтепереработке — охладители продуктов ректификации, охладители кислот и щелочей в нержавеющем или титановом исполнении.
Горизонтальный охладитель устанавливайте с небольшим уклоном 1–2° в сторону дренажного штуцера — это обеспечит полное осушение аппарата при останове и упростит зимний слив. Особенно важно для охладителей с водяным охлаждением в неотапливаемых помещениях.
3. Вертикальный охладитель: когда выбирать
Вертикальная ориентация — специализированное решение для конкретных задач. Аппарат устанавливается на вертикальной раме или подвешивается к перекрытию, ось пучка направлена вертикально. В маркировке по ГОСТ 27590 вертикальные аппараты обозначаются буквой В в позиции ориентации: ХНВ, ХКВ, ХПВ.
Когда выбирают вертикальный охладитель
- Ограниченная площадь: высотное размещение освобождает пол машзала. Характерно для морских судов, компактных установок, встраивания в существующие агрегаты.
- Самоочищение: при подаче загрязнённой среды снизу вверх через межтрубное пространство осадок не накапливается — выносится потоком.
- Охлаждение конденсата: конденсат подаётся сверху вниз по трубкам — плёночное течение, хорошая теплоотдача, нет парового удара при подаче.
- Вакуумные конденсаторы и охладители: вертикальная компоновка обеспечивает лучшее удаление паровоздушной смеси через верхний штуцер.
- Охлаждение вязких жидкостей в межтрубном пространстве: вертикальный поток снижает расслоение по вязкости.
Если вертикальный охладитель используется для охлаждения масла в трубном пространстве — масло должно подаваться снизу вверх. Это предотвращает скопление отложений в нижней части трубок и обеспечивает полное заполнение. При подаче масла сверху вниз нижняя часть трубок может работать в режиме смоченной стенки с ухудшенной теплоотдачей.
Ограничения вертикального охладителя
- Чистка трубок шомполом требует подъёмных механизмов или специальных площадок обслуживания.
- Монтаж и демонтаж сложнее — нужен кран с вертикальной подачей, ограничена высота цеха.
- Извлечение трубного пучка (ХПВ) требует высоты над аппаратом, равной длине пучка.
- Ограниченная номенклатура типоразмеров — не все позиции ГОСТ 27590 имеют вертикальное исполнение в стандартном производстве.
4. Таблица решений: горизонтальный vs вертикальный
Сравнение по 8 ключевым критериям — используйте таблицу как чек-лист при выборе ориентации для конкретного проекта.
| Критерий | Горизонтальный | Вертикальный |
|---|---|---|
| Площадь в плане | Большая (длина аппарата × проходы) | Малая (только сечение аппарата) |
| Высота | Малая (0,4–1,5 м с опорами) | Большая (2–8 м + зона для пучка) |
| Чистка трубок | Просто, без подъёма (шомпол горизонтально) | Сложно, нужна площадка или кран |
| Самоочищение межтрубного | Умеренное, зависит от скорости | Хорошее (снизу вверх выносит осадок) |
| Охлаждение конденсата | Возможно, требует расчёта | Оптимально (плёночное течение сверху вниз) |
| Стандартизация номенклатуры | Широкая (ГОСТ 27590, все типоразмеры) | Ограниченная (не все позиции) |
| Монтаж и такелаж | Проще (горизонтальная укладка) | Сложнее (вертикальная строповка) |
| Вакуумные системы | Возможно с учётом вентиляции | Предпочтительно (удаление газа сверху) |
Дополнительные рекомендации по выбору ориентации применительно к конкретным площадкам — в статье Выбор: вертикальный или горизонтальный теплообменник.
↑ К оглавлению5. Компенсатор на кожухе (ХКГ/ХКВ): принцип, условия применения
Охладители типа ХКГ (горизонтальный, компенсатор, газовая среда) и ХКВ (вертикальный, компенсатор, водяная среда) оснащены сильфонным или линзовым компенсатором, встроенным в кожух между двумя трубными решётками. Обе решётки при этом остаются жёстко прикреплены к кожуху, однако компенсатор позволяет кожуху «удлиняться» вместе с трубным пучком — и термические напряжения не возникают.
Принцип работы компенсатора
При нагреве трубного пучка и разнице температур между трубками (горячая среда) и кожухом (холодная среда) трубки стремятся удлиниться относительно кожуха. В аппарате ХНГ это приводит к сжатию или растяжению трубок (в зависимости от того, что горячее). Компенсатор — упругий элемент в стенке кожуха — деформируется пропорционально разности удлинений, воспринимая перемещение без передачи нагрузки на решётки.
Линзовый компенсатор — из полутора или двух линз (выпуклых дисков), приваренных к кожуху. Допустимое осевое перемещение — 5–15 мм, применяется при умеренных давлениях (до 2,5 МПа). Сильфонный компенсатор — гофрированный элемент из нержавейки, допустимое перемещение 10–30 мм, рабочее давление до 4 МПа.
Условия применения ХКГ/ХКВ
- ΔT > 50°C между трубками и кожухом при стационарном режиме — главный критерий.
- Цикличный режим с частыми пусками и остановами — накопление усталостных напряжений в ХНГ.
- Длинный трубный пучок (от 3 м) — большее абсолютное удлинение при том же ΔT.
- Когда чистка пучка не требуется механически (не нужно извлекать пучок).
Применение охладителей с неподвижными решётками (ХНГ, ХНВ) при разности температур между трубками и кожухом более 70°C — это грубая ошибка проектирования. В зоне соединения трубок с решёткой накапливаются термоциклические напряжения. При 500–1000 циклах «пуск–останов» возможны трещины в вальцованных соединениях, течи в межтрубное пространство и разрушение фланцевых соединений. Для ΔT в диапазоне 50–90°C применяйте ХКГ/ХКВ, при ΔT > 80°C и загрязнённых средах — ХПГ/ХПВ.
Ограничения компенсатора
- Компенсатор не позволяет извлекать трубный пучок из кожуха — он жёстко крепится с обоих торцов.
- Сильфон — зона пониженной усталостной прочности: требует периодической ревизии (раз в 3–5 лет).
- Линзовый компенсатор ограничен по давлению и числу циклов деформации.
- При отложениях внутри кожуха компенсатор может «заклинить» — важна чистота теплоносителя.
Нужен охладитель ХКГ или ХКВ под конкретный ΔT и давление?
Запросить подбор6. Плавающая головка (ХПГ): преимущества, сервис, извлечение пучка
Охладители типа ХПГ (горизонтальный, плавающая головка, газовая среда) и ХПВ (вертикальный, вода) — наиболее технически совершенная и дорогая конструкция. Принципиальное отличие: задняя трубная решётка не прикреплена к кожуху. Она удерживается внутри кожуха специальным уплотнительным устройством — «плавающей головкой», — которое позволяет решётке свободно перемещаться вдоль оси при тепловом расширении трубного пучка.
Преимущества ХПГ перед ХКГ и ХНГ
- Без ограничений по ΔT: плавающая головка компенсирует любое тепловое расширение — работает при ΔT 100°C и выше.
- Извлечение пучка: снятие задней крышки кожуха позволяет полностью выдвинуть трубный пучок — механическая чистка, замена трубок, ультразвуковая дефектоскопия без вскрытия всего аппарата.
- Раздельные гидроиспытания: трубное и межтрубное пространства можно опрессовывать независимо — удобно при диагностике течей.
- Ремонтопригодность: при разрушении части трубок они заглушаются или заменяются без замены всего аппарата.
- Длительный ресурс: при правильной эксплуатации кожух служит 30+ лет, пучок — 10–20 лет с возможностью замены.
Когда выбирать ХПГ
- ΔT между трубками и кожухом более 80–90°C в стационарном режиме.
- Среды с высоким загрязнением, требующие регулярной механической чистки пучка (масло с продуктами износа, оборотная вода с биообрастанием).
- Агрессивные среды с высокой стоимостью трубного пучка (титан, специальные сплавы) — при необходимости замена пучка без замены кожуха.
- Высокое давление в обоих пространствах (более 4 МПа) — компенсатор при таком давлении нецелесообразен.
Особенности обслуживания ХПГ
Для извлечения пучка из горизонтального ХПГ: отсоединяют трубопроводы от задней крышки, снимают заднюю крышку кожуха, разбирают уплотнение плавающей головки, выдвигают пучок по роликам или с помощью лебёдки. Для вертикального ХПВ — демонтируют верхнюю крышку, над аппаратом должно быть свободное пространство высотой не менее длины пучка плюс 0,5 м.
Уплотнение плавающей головки — критический элемент. Используйте уплотнения из графита или PTFE для рабочих температур выше 200°C. При замене уплотнений после каждого извлечения пучка — это требование, а не рекомендация: бывший в употреблении уплотнитель имеет остаточную деформацию и не обеспечит требуемое удельное давление.
Подробное сравнение конструкций компенсатора и плавающей головки — в статье Компенсатор или плавающая головка: что выбрать.
↑ К оглавлению7. Неподвижные решётки (ХНГ/ХНВ): когда достаточно и ограничения
Охладители с неподвижными трубными решётками — ХНГ и ХНВ — наиболее простая и дешёвая конструкция. Обе трубные решётки жёстко приварены к кожуху (или прикреплены фланцами). Трубки вальцуются или привариваются к решёткам с обоих торцов.
Когда ХНГ/ХНВ достаточно
- ΔT между трубками и кожухом в рабочем режиме не превышает 50°C — главный допуск.
- Редкие пуски и остановы (менее 1–2 раз в сутки) — мало термоциклов за год.
- Чистые среды без склонности к отложениям — чистка трубок ершом с открытого торца без извлечения пучка.
- Короткий пучок (до 3 м) — меньшее абсолютное удлинение.
- Ограниченный бюджет — ХНГ дешевле ХКГ на 15–30%, дешевле ХПГ на 50–100%.
Ограничения ХНГ/ХНВ
- Нельзя извлечь трубный пучок — механическая чистка только изнутри трубок с открытого торца.
- При ΔT > 50–70°C — риск разрушения вальцованных соединений и трещин кожуха.
- Межтрубное пространство очищается только химически (промывка) или гидравлически (без механического контакта).
- При замене трубок требуется вырезать все трубки и перевальцовывать — трудоёмкая операция.
Применение ХНГ для охлаждения перегретого пара, высокотемпературного масла (выше 120°C) или горячих химических продуктов при температуре охладителя (воды) около 20–30°C — частая ошибка. ΔT при этом может достигать 80–100°C. Признак проблемы через 1–3 года: течи масла или пара в водяное пространство, прогрессирующее падение производительности теплообмена при визуально исправном аппарате.
8. Сравнение ХНГ vs ХКГ vs ХПГ по условиям эксплуатации
Используйте таблицу для финального выбора конструкции теплового компенсирования. Строки — условия эксплуатации, столбцы — конструкции. Знак «+» означает оптимальный выбор, «о» — допустимо, «–» — не рекомендуется.
| Условие | ХНГ/ХНВ | ХКГ/ХКВ | ХПГ/ХПВ |
|---|---|---|---|
| ΔT < 50°C | + (оптимум) | о (избыточно) | о (избыточно) |
| ΔT 50–80°C | – (опасно) | + (оптимум) | о (допустимо) |
| ΔT > 80°C | – (недопустимо) | о (расчёт сильфона) | + (оптимум) |
| Чистые среды | + (ершовая чистка) | + | + |
| Загрязнённые среды (механич. чистка пучка) | – (нет доступа к пучку) | – (нет доступа к пучку) | + (пучок извлекается) |
| Давление > 4 МПа | + | о (сильфон — расчёт) | + |
| Частые пуски/остановы | – (термоциклы) | + | + |
| Минимальная стоимость | + (самый дешёвый) | о (дороже на 15–30%) | – (дороже на 50–100%) |
Общий каталог кожухотрубных теплообменников S22 с фильтрацией по типу компенсации — на странице Кожухотрубные теплообменники. Расчёт и подбор под конкретные параметры — в разделе Расчёт кожухотрубного теплообменника.
↑ К оглавлению9. Кейс 1: горизонтальный ХНГ для маслоохлаждения компрессора (Q=380 кВт)
Ситуация: Воздушный компрессор 200 кВт на нефтехимическом заводе. Маслосистема работает в стационарном режиме 24/7 с остановами 1–2 раза в год на ТО. Охлаждающая вода — оборотная, относительно чистая, ΔT между маслом (t≈45°C в межтрубном) и водой (t≈22°C в трубном) составила при расчёте около 33°C. Площадь машзала позволяет разместить горизонтальный аппарат 1,0 × 4,5 м.
Выбор конструкции: ΔT = 33°C < 50°C — применение ХНГ полностью оправдано. Режим работы стационарный, термоциклов мало. Масло пускается по межтрубному пространству (4 хода поперечными перегородками), вода — по трубному (2 хода). Площадь теплообмена F = 380 кВт / (320 Вт/м²К × 34 К) = 35 м² с запасом 20% → принят аппарат с F = 28 м² после уточнённого теплового расчёта с поправкой на реальный k.
Схема обвязки: подача масла через шаровой кран с термостатическим байпасом — при холодном пуске байпас открыт, масло не охлаждается до выхода на рабочую температуру. Воздушник на верхнем штуцере трубного пространства. Дренаж масла — нижний штуцер.
Результат: стабильная температура масла 44–47°C при температуре воды 20–28°C (сезонный разброс). За 4 года эксплуатации — один раз промывка трубок ёршом при плановом ТО. Течей и нарушения вальцовки нет.
10. Кейс 2: вертикальный ХНВ при ΔT=90°C — нужен ХКВ
Ситуация: Пищевое производство, охладитель конденсата после стерилизатора. Конденсат подаётся сверху вниз по трубкам (трубки — нержавейка AISI 316L), охлаждающая вода — в межтрубном. Выбрана вертикальная компоновка для экономии площади и плёночного течения конденсата. Исходный проект — ХНВ без компенсатора. ΔT при расчёте — около 90°C (конденсат 120°C, вода 30°C в среднем).
Проблема: Через 14 месяцев эксплуатации обнаружены течи конденсата в водяное пространство. Вскрытие показало: трещины в вальцованных соединениях верхней трубной решётки (горячая сторона). Причина — термоциклические напряжения при 3 пусках/сутки: трубки нагреваются до 120°C, кожух остаётся холодным (~30°C). ΔT ≈ 90°C × 3 цикла × 365 дней = ~1000 значимых термоциклов за 14 месяцев.
Решение: Аппарат заменён на ХКВ (вертикальный, с компенсатором на кожухе). Сильфонный компенсатор рассчитан на перемещение 8 мм (3 м × 12×10⁻⁶ × 90°C × 1,5) при 100 000 циклов усталостного ресурса. Присоединительные размеры сохранены — замена без переделки трубопроводов.
Результат: после замены на ХКВ — 2,5 года без единой течи. Состояние вальцованных соединений при последнем ТО — без нарушений. Стоимость ХКВ превысила ХНВ на 22%, однако исключила внеплановые остановы производства стоимостью 180 000 руб/сутки.
Похожая ситуация? Подберём ХКВ или ХПВ с сохранением присоединительных размеров.
Запросить замену11. Типичные ошибки при выборе ориентации и конструкции
Ошибка 1: игнорирование ΔT при выборе ХНГ
Самая распространённая ошибка — выбор дешёвого ХНГ «по умолчанию» без проверки ΔT между трубками и кожухом. Особенно часто встречается при замене оборудования по принципу «такой же аппарат» без пересчёта режима. Если режим изменился (другая температура подачи, другая среда) — ΔT может превысить допустимый предел.
Ошибка 2: вертикальная установка горизонтального аппарата
Попытка установить стандартный горизонтальный охладитель ХНГ в вертикальное положение для экономии места без согласования с заводом. Перегородки межтрубного пространства рассчитаны на поперечное обтекание при горизонтальной оси — при вертикальной установке гидравлика нарушается, возникают застойные зоны, снижается теплообмен на 20–40%.
Ошибка 3: экономия на ХПГ при загрязнённой среде
Применение ХНГ или ХКГ для охлаждения масла с высоким содержанием продуктов износа металла, загрязнённого конденсата или технологических сред с отложениями. Межтрубное пространство таких аппаратов не может быть очищено механически без извлечения пучка. Через 2–3 года — накипь и отложения в межтрубном, рост термического сопротивления, падение производительности, вынужденная полная замена аппарата вместо простой чистки пучка.
Ошибка 4: неправильная подача среды в вертикальный аппарат
Подача вязкого масла или загрязнённой воды сверху вниз в трубном пространстве вертикального ХНВ. При плёночном течении вязкой среды нижняя часть трубок не заполняется полностью — возникают воздушные мешки, перегрев отдельных трубок, усиленное отложение. Правильно: масло — снизу вверх, вода охлаждения — сверху вниз или в межтрубном.
Ошибка 5: отсутствие термостатического байпаса
Запуск охладителя маслосистемы без термостатического байпаса при холодном пуске. Если масло поступает в охладитель при температуре ниже 40°C — вязкость масла резко возрастает, сопротивление в маслосистеме превышает давление насоса, масляное голодание подшипников. Все маслоохладители компрессоров должны иметь термостатический байпас, открывающийся при температуре масла ниже 50°C.
80% отказов кожухотрубных охладителей в первые 3 года — следствие ошибок при выборе конструкции, а не производственных дефектов. Ошибочный выбор ХНГ при высоком ΔT или неверная схема подачи сред обходятся в 3–10 раз дороже, чем правильно выбранный более дорогой аппарат ХКГ или ХПГ с самого начала.
