1. Что такое охладитель дренажа на ТЭЦ
Дренаж пара — конденсат, образующийся при конденсации пара в трубопроводах, подогревателях высокого и низкого давления (ПВД, ПНД), а также в теплообменниках сетевой воды. Температура дренажа соответствует температуре насыщения при рабочем давлении: от 120°C (ПНД) до 220°C (ПВД).
На тепловых электрических станциях (ТЭЦ) водяной пар после отдачи теплоты конденсируется в подогревателях и превращается в дренаж — горячий конденсат под давлением. Этот дренаж необходимо охладить перед сбросом в конденсатный бак или перекачивающий трубопровод, так как прямой сброс горячего дренажа приводит к вскипанию, гидроударам и разрушению оборудования.

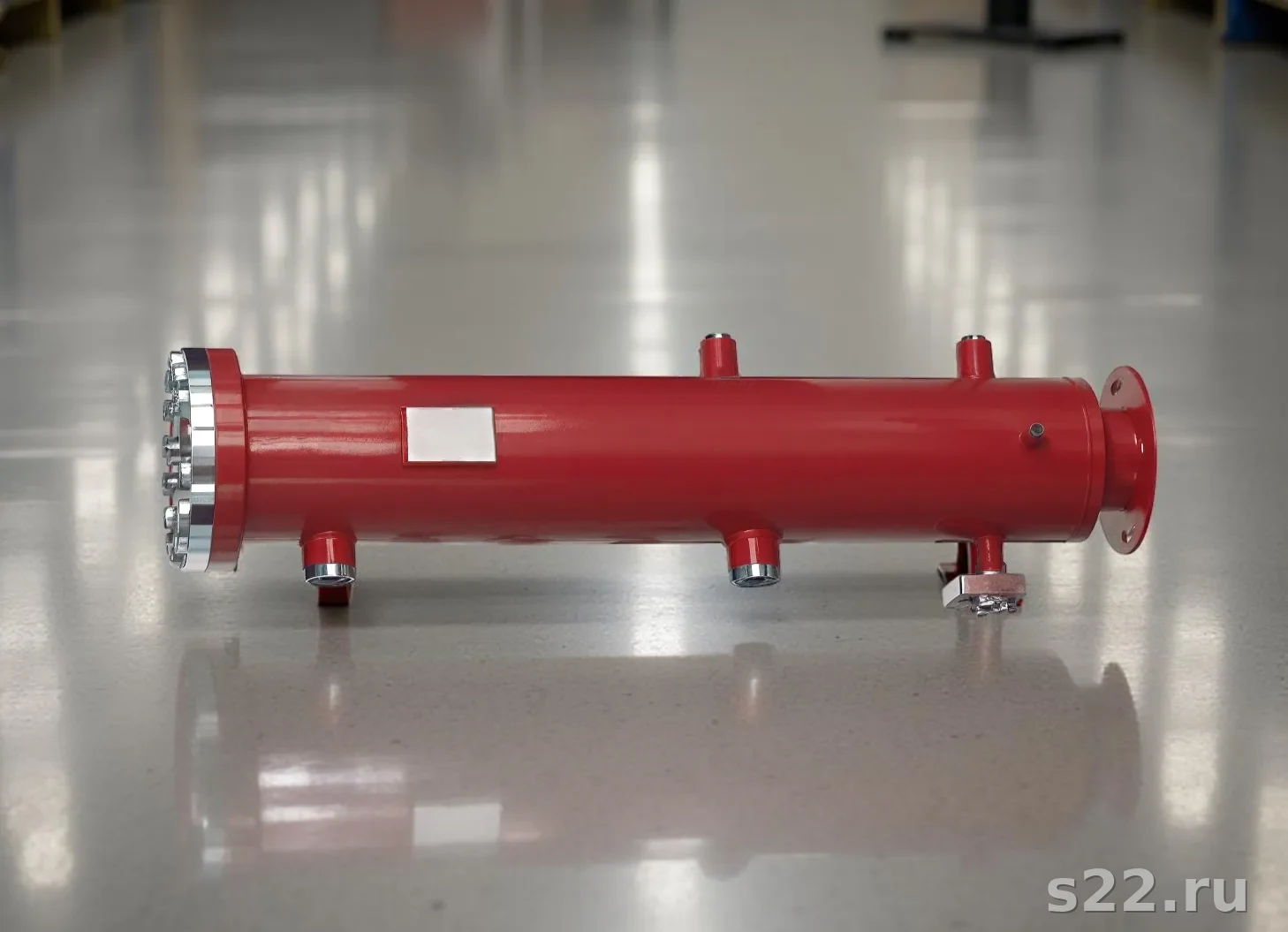

Охладитель дренажа (ОД) — кожухотрубный теплообменник, в котором горячий конденсат (дренаж пара) охлаждается потоком питательной воды, конденсата турбины или технической воды. ОД устанавливается каскадно по схеме тепловой сети: ОД-1, ОД-2, ОД-3 — в порядке убывания температуры охлаждаемого дренажа.
По конструкции охладители дренажа — стандартные кожухотрубные теплообменники по ГОСТ 14246 (серии ХНГ/ХНВ). Специфика состоит в рабочей среде: конденсат пара агрессивен из-за растворённых газов (CO₂, O₂) и может иметь pH ниже 7. Это определяет требования к материалу трубок и конструктивным особенностям аппарата.
Тепловая схема ТЭЦ — совокупность трубопроводов, теплообменников и вспомогательного оборудования, обеспечивающих регенерацию теплоты и подготовку рабочего тела. Охладители дренажа являются элементами регенеративного подогрева конденсата и повышают КПД станции на 0,5–2% в зависимости от числа ступеней регенерации.
2. Место охладителя дренажа в тепловой схеме ТЭЦ: ОД-1, ОД-2, ОД-3
В тепловой схеме паротурбинной ТЭЦ дренажи подогревателей обрабатываются ступенчато. Каждый охладитель принимает дренаж от соответствующего подогревателя и передаёт теплоту конденсату, идущему в обратном направлении к котлу.
| Позиция | Источник дренажа | Т° дренажа, вход | Т° дренажа, выход | Нагреваемый агент | Назначение |
|---|---|---|---|---|---|
| ОД-1 | ПНД-1, ПСВ-1 (первый по ходу воды) | 140–170°C | 80–100°C | Конденсат турбины или питательная вода | Максимальная утилизация высокотемпературного дренажа |
| ОД-2 | ПНД-2, ПСВ-2 | 110–140°C | 60–80°C | Основной конденсат | Ступенчатое охлаждение, нагрев конденсата до деаэратора |
| ОД-3 | ПНД-3, конденсационный подогреватель | 80–110°C | 40–55°C | Добавочная вода, конденсат возврата | Охлаждение до температуры, допустимой для конденсатного бака |
| ОД общий | Смешанный дренаж ПВД (через конденсатоотводчик) | 160–220°C | 90–120°C | Питательная вода после деаэратора | Утилизация высокопотенциального дренажа ПВД |
Дренажи ПВД (подогревателей высокого давления) имеют более высокую температуру и давление, поэтому их охладители рассчитываются на рабочее давление до 4,0 МПа. Дренажи ПНД работают при давлении 0,5–1,6 МПа. В котельных без паровых турбин охладители дренажа устанавливают на линиях дренажа деаэратора, парового коллектора и вспомогательных теплообменников.
3. Типовые схемы включения охладителей дренажа
Схема 1: Прямой слив дренажа через ОД в конденсатный бак
Простейшая схема: дренаж из подогревателя поступает в трубное пространство ОД, охлаждается холодной водой в межтрубном пространстве и сбрасывается в конденсатный бак. Охлаждающая вода уходит в дренажный колодец или систему техводоснабжения. Недостаток: тепло дренажа теряется.
Схема 2: Охлаждение дренажа с подогревом конденсата турбины
Дренаж охлаждается основным конденсатом турбины (нагреваемый агент в межтрубном пространстве). Нагретый конденсат возвращается в схему регенерации. Эта схема — наиболее распространённая на ТЭЦ: утилизируется до 80% теплоты дренажа. Применяется для ОД-1 и ОД-2.
Схема 3: Каскадный слив дренажей (каскадная схема)
Дренаж ПНД-1 охлаждается в ОД-1 до 100°C, после чего сливается в корпус ПНД-2. Оттуда объединённый дренаж проходит через ОД-2 и охлаждается до 60°C. Схема применяется при ограниченном расходе нагреваемой среды — исключает параллельные теплообменники, упрощает обвязку.
Схема 4: Включение ОД в схему ГВС котельной
В котельных без регенеративного цикла охладитель дренажа включают в подогрев холодной водопроводной воды перед водонагревателем ГВС. Дренаж деаэратора (120–130°C) охлаждает водопроводная вода (5–15°C). Нагретая вода с температурой 30–50°C поступает в систему ГВС первым подогревом. Экономия газа — 1–3% от нагрузки котельной.
Нужна помощь с выбором схемы включения охладителя дренажа? Инженеры S22 помогут интегрировать ОД в тепловую схему и подобрать аппарат под конкретные параметры.
Получить консультацию4. Параметры дренажа: температура 120–180°C, давление, расход — как задать ТЗ
Для расчёта и подбора охладителя дренажа необходимо задать следующие параметры технического задания:
- Температура дренажа на входе, °C — определяется давлением пара в подогревателе. Для насыщенного пара: T = f(P) по таблицам насыщения. Типичный диапазон для ПНД: 120–170°C; для ПВД: 180–225°C.
- Температура дренажа на выходе, °C — нормируется из условия безопасного сброса в конденсатный бак: не более 50–60°C (по регламенту станции), или из условия недогрева к нагреваемому агенту.
- Расход дренажа, т/ч — определяется конденсатом из подогревателя, пропорционален расходу пара на регенерацию.
- Рабочее давление по дренажу, МПа — на 10–20% выше давления в пространстве подогревателя. Типично: 0,3–1,6 МПа (ПНД), 1,5–4,0 МПа (ПВД).
- Параметры охлаждающего агента: расход т/ч, температура входа °C, допустимый нагрев °C, давление МПа.
- Качество конденсата: pH, содержание CO₂ мг/л, O₂ мкг/л, жёсткость мкг-экв/л — определяет материал трубок.
5. Расчёт охладителя дренажа: LMTD, коэффициент k для конденсата/воды
Тепловой расчёт охладителя дренажа выполняется методом логарифмического среднего температурного напора (LMTD). Последовательность расчёта:
Шаг 1: Тепловой поток Q
Q = Gдр × cp × (T₁ – T₂), где Gдр — расход дренажа (кг/с), cp = 4186 Дж/(кг·K) для воды, T₁ и T₂ — температуры дренажа на входе и выходе (°C).
Пример: G = 20 т/ч = 5,56 кг/с, T₁ = 160°C, T₂ = 55°C. Q = 5,56 × 4186 × (160 – 55) = 2 444 000 Вт ≈ 2,44 МВт.
Шаг 2: Логарифмический средний температурный напор ΔTср
Для противоточной схемы: ΔT₁ = T₁ – t₂, ΔT₂ = T₂ – t₁, ΔTср = (ΔT₁ – ΔT₂) / ln(ΔT₁/ΔT₂).
Пример: t₁ = 20°C, t₂ = 80°C. ΔT₁ = 160 – 80 = 80°C, ΔT₂ = 55 – 20 = 35°C. ΔTср = (80 – 35) / ln(80/35) = 45 / 0,827 = 54,4°C.
Шаг 3: Коэффициент теплопередачи k
Для охладителей дренажа (горячий конденсат / вода): k = 1200–2500 Вт/(м²·K). Нижний предел — при загрязнённых поверхностях (коэффициент загрязнения R = 0,0002 м²·K/Вт по ГОСТ 15120). Верхний предел — для чистых медных трубок при турбулентном режиме.
Шаг 4: Требуемая поверхность F
F = Q / (k × ΔTср). Расчётное значение увеличивают на 15–20% (коэффициент запаса по загрязнению).
Пример (продолжение):для Q = 400 кВт, k = 1800 Вт/(м²·K), ΔTср = 35°C: F = 400000 / (1800 × 35) = 6,35 м². С запасом 15%: F = 7,3 м² → выбираем ХНГ-325-2-8,0.
Недогрев — разность температур охлаждённого дренажа (выход по горячей стороне) и нагреваемого агента на входе в охладитель. Нормируется РД 34.20.527 и ПТЭ электрических станций: недогрев охладителей дренажа — не более 5–10°C. Меньший недогрев требует непропорционально большой поверхности теплообмена.
6. Конструктивные особенности: ХНГ или ХНВ, число ходов, материал
Охладители дренажа на ТЭЦ и в котельных выпускаются по ГОСТ 14246 в горизонтальном (ХНГ) и вертикальном (ХНВ) исполнениях. Выбор исполнения зависит от компоновки машинного зала и требований к дренированию.
Горизонтальное исполнение (ХНГ)
Применяется в большинстве случаев. Дренаж проходит по трубкам (трубное пространство), охлаждающий агент — в межтрубном пространстве. Число ходов по трубному пространству: 2 или 4 — для увеличения скорости в трубках и коэффициента теплоотдачи. Уклон аппарата: 3–5 мм/м в сторону дренажного штуцера.
Вертикальное исполнение (ХНВ)
Используется при ограниченной площади машинного зала или когда требуется самотёчный дренаж по обеим сторонам. Дренаж — снизу вверх по трубкам (режим более близкий к пузырьковому кипению при начальном двухфазном потоке). Вертикальное исполнение хуже дренируется при остановке.
Число ходов и компоновка
Для малых расходов дренажа (до 10 т/ч) применяют 4-ходовые аппараты с малым диаметром кожуха (273–325 мм). Для больших расходов (более 30 т/ч) — 2-ходовые аппараты с Ду 400–600 мм. При двухфазном потоке на входе число ходов ограничивают до 2 (избегают частичного запирания потока пара в трубках верхних ходов).
→ Горизонтальный и вертикальный охладители: сравнение конструкций → Каталог кожухотрубных теплообменников7. Коррозионная активность конденсата: CO₂, O₂, pH<7 — защитные меры
Конденсат пара — один из наиболее агрессивных теплоносителей в промышленных системах. Его агрессивность определяется тремя факторами:
- Растворённый CO₂: образует угольную кислоту H₂CO₃ при растворении в воде. Источник — карбонаты и бикарбонаты исходной воды, разлагающиеся при нагреве. pH конденсата: 5,5–6,8 при содержании CO₂ 10–50 мг/л.
- Растворённый O₂: поступает из негерметичных участков вакуумной системы конденсатора, ускоряет коррозию в 5–10 раз в сочетании с CO₂. Норматив: не более 20 мкг/л (ПТЭ).
- Низкое pH: при pH ниже 7 скорость коррозии углеродистой стали — 0,5–1,5 мм/год. При pH ниже 6,5 — более 2 мм/год (скоростная коррозия).
| Материал трубок | pH конденсата | O₂, мкг/л | CO₂, мг/л | Скорость коррозии | Рекомендация |
|---|---|---|---|---|---|
| Сталь 20 (углеродистая) | >7,5 | <10 | <5 | 0,05–0,1 мм/год | Допустимо при строгой водоподготовке |
| Сталь 20 (углеродистая) | 6,5–7,5 | 10–50 | 5–30 | 0,5–1,5 мм/год | Замена через 2–3 года — НЕ ПРИМЕНЯТЬ |
| Латунь Л68, ЛС59-1 | 6,0–8,5 | <100 | <50 | 0,02–0,05 мм/год | Рекомендован для большинства ТЭЦ |
| Медь МНЖ5-1 (мельхиор) | 5,5–9,0 | <200 | <100 | 0,01–0,03 мм/год | Оптимальный выбор при агрессивном конденсате |
| Нержавеющая сталь 08Х18Н10Т | 4,5–10,0 | любое | любое | <0,01 мм/год | Максимальный ресурс, применять при pH<6 |
| Титан ВТ1-0 | 2,0–13,0 | любое | любое | практически 0 | Избыточен для дренажа, применяют в химпроме |
Защитные меры, снижающие коррозионную активность конденсата:
- Аминирование конденсата: дозирование октадециламина или морфолина повышает pH до 8,5–9,0. Снижает скорость коррозии углеродистой стали в 10–15 раз.
- Деаэрация: удаление O₂ в деаэраторе до 10–20 мкг/л исключает кислородную коррозию. Важно: деаэрация не снижает CO₂ — он уходит вместе с паром и частично возвращается с конденсатом греющего пара.
- Защитные покрытия: эпоксидная или фенольная защита трубных решёток из углеродистой стали при длине защищаемого участка 50–100 мм от торца.
8. Эксплуатация и типичные неисправности: засоление, забивка, эрозия входного участка
Охладители дренажа работают в условиях переменной нагрузки, частых пусков-остановов и термоциклирования. Это определяет специфику их неисправностей.
Засоление трубок (отложения карбонатов)
При охлаждении дренажа в трубках растворимость карбонатов кальция и магния резко снижается (обратная растворимость). На поверхности трубок осаждается CaCO₃ слоем 0,5–3 мм. Признак: рост температуры дренажа на выходе при стабильном расходе, снижение теплопередачи на 20–40%. Метод очистки: химическая промывка 3–5% раствором соляной или лимонной кислоты с ингибитором коррозии, время контакта 2–4 часа.
Забивка трубок механическими частицами
В конденсате могут присутствовать продукты коррозии трубопроводов (оксиды железа), частицы накипи, смытые при пусках. Диаметр трубок охладителей дренажа — как правило 16–25 мм, что исключает быструю забивку. Однако при Ду трубок 14 мм возможно образование пробок из хлопьев FeO(OH). Решение: установка фильтра-сетки (ячейка 1,5–2 мм) перед входом дренажа в охладитель.
Эрозия входного участка трубок
Наиболее распространённая неисправность при двухфазном дренаже. Двухфазный поток (пар+конденсат) входит в трубки со скоростью 15–30 м/с и вызывает ударную эрозию металла на первых 50–150 мм трубки. Характерные следы: конусообразный износ, «проточки» на внутренней поверхности трубки. Защита: конденсатоотводчик или сепаратор перед ОД; при невозможности — вставки из нержавеющей стали на входном участке длиной 150 мм.
Течь через трубные решётки
Возникает из-за термоциклической усталости вальцовочного соединения: при пуске/останове трубки удлиняются/сокращаются, и вальцовка постепенно ослабевает. Признак: появление конденсата в охлаждающей воде (рост жёсткости или солесодержания воды после ОД). Ремонт: дополнительная подвальцовка трубки или заглушение дефектной трубки пробкой.
Неисправность охладителя дренажа выявлена? S22 поможет с подбором замены, расчётом и поставкой — от ХНГ с латунными трубками до нержавеющих аппаратов под давление 4 МПа.
Оставить заявку9. Замена охладителя дренажа: сроки, критерии, аналоги
Нормативный срок службы охладителей дренажа по ГОСТ 14246 — 16 лет. Фактический срок зависит от качества рабочих сред и режима эксплуатации.
Критерии необходимости замены
- Температура дренажа на выходе превышает норму более чем на 10°C при проектном расходе (засорение неустранимо промывкой).
- Число заглушённых трубок превысило 15% от общего количества.
- Толщина стенки трубок по результатам УЗК менее 70% от номинальной (по ПБ 10-115).
- Трубная решётка имеет трещины или коррозионные язвы глубиной более 30% от толщины по результатам ВИК.
- Аппарат не проходит опрессовку 1,25×Pрасч (утечка при давлении ниже нормативного).
Подбор аналогов при замене
При замене ОД по ГОСТ 14246 возможна прямая замена на аппарат с теми же присоединительными размерами (Ду кожуха, Ду штуцеров, межфланцевое расстояние). Отличия нового аппарата могут касаться только числа трубок и площади поверхности. Рекомендуется при замене:
- Увеличить площадь поверхности на 20–30% для создания запаса под возможное ухудшение качества конденсата.
- При замене на аппарат из нержавеющей стали (вместо латуни) — проверить расчётом сохранение скоростей теплоносителей в допустимых пределах (нержавеющая сталь имеет более низкую теплопроводность: 16 Вт/(м·K) против 96 Вт/(м·K) у латуни).
- Согласовать замену с котлонадзором (если аппарат зарегистрирован как сосуд под давлением по ФНП ПС).
10. Кейс 1: ОД-2 на ТЭЦ-Восточная 400 кВт — подбор ХНГ и экономия тепла
ОД-2 на ТЭЦ-Восточная: подбор охладителя дренажа 400 кВт
Задача. На ТЭЦ-Восточная (промышленное предприятие, 2 турбины Т-50) эксплуатировался охладитель дренажа ПНД-2 (позиция ОД-2). Аппарат отработал 18 лет, число заглушённых трубок достигло 17% — принято решение о замене. Параметры: дренаж 12 т/ч с температурой 140°C, охладить до 55°C; нагреваемый агент — основной конденсат 30 т/ч, 25°C → 40°C; рабочее давление дренажа 0,8 МПа.
Расчёт. Q = (12000/3600) × 4186 × (140 – 55) = 3,33 × 4186 × 85 = 1 185 000 Вт ≈ 1,18 МВт. Для ТЗ принят тепловой поток 400 кВт (по мощности ПНД-2 в летнем режиме). ΔTср = (140 – 40 – (55 – 25)) / ln((140 – 40)/(55 – 25)) = (100 – 30) / ln(100/30) = 70 / 1,204 = 58,1°C. k = 1800 Вт/(м²·K) (латунные трубки, конденсат/вода, чистые поверхности). F = 400000 / (1800 × 58,1) = 3,83 м². С запасом 20%: F = 4,6 м². Принят аппарат ХНГ-325-2-4,0-Р (F = 4,0 м², Ду 325 мм, 2 хода, латунные трубки 16×1 мм, P = 1,0 МПа).
Результат. Нагрев основного конденсата на 15°C (с 25°C до 40°C) снизил нагрузку на деаэратор. Экономия пара на деаэрацию: 180 кг/ч ≈ 3,8% от расхода пара на регенерацию. В денежном выражении при тарифе 2 500 руб/Гкал экономия составила 1 200 000 руб/год (при 5 000 ч/год работы ОД-2).
11. Кейс 2: охладитель дренажа в котельной 2,5 МВт — интеграция в схему ГВС
Охладитель дренажа деаэратора в котельной на предприятии химической промышленности
Задача. В котельной промышленного предприятия 2,5 МВт (2 паровых котла ДКВР-10) деаэратор атмосферного давления (ДА-25) сбрасывал дренаж продувки в бак-нейтрализатор. Расход дренажа: 8 т/ч при 130°C. Прямой сброс требовал охлаждения в баке-нейтрализаторе расходом воды 40 м³/ч — неэкономично. Принято решение: установить охладитель дренажа и использовать теплоту для подогрева ХВС в системе ГВС.
Решение. Q = (8000/3600) × 4186 × (130 – 50) = 2,22 × 4186 × 80 = 743 000 Вт ≈ 0,74 МВт. Нагреваемый агент — водопроводная вода для ГВС, 10°C → 45°C, расход 18 т/ч. ΔTср = (130 – 45 – (50 – 10)) / ln((130 – 45)/(50 – 10)) = (85 – 40) / ln(85/40) = 45 / 0,754 = 59,7°C. k = 1600 Вт/(м²·K) (нержавеющие трубки AISI 316L — конденсат с pH 6,2 от химводоподготовки). F = 743000 / (1600 × 59,7) = 7,78 м². С запасом 18%: F = 9,2 м² → ХНГ-400-2-10,0 (нерж.).
Результат. Охладитель дренажа заменил первую ступень водонагревателя ГВС, снизив нагрев в пароводяном подогревателе с 10°C→60°C до 45°C→60°C. Экономия газа: 22 нм³/ч при 4 800 ч/год = 105 600 нм³/год. При цене 8,5 руб/нм³ — экономия 897 600 руб/год. Материалы трубок — нержавеющая сталь 316L выбрана из-за pH конденсата 6,2 и содержания Cl⁻ до 15 мг/л.
