Полный справочник по кожухотрубным маслоохладителям: расчёт тепловой нагрузки, выбор типоразмера, материальная совместимость, настройка температурного режима для гидравлических, турбинных и компрессорных систем.

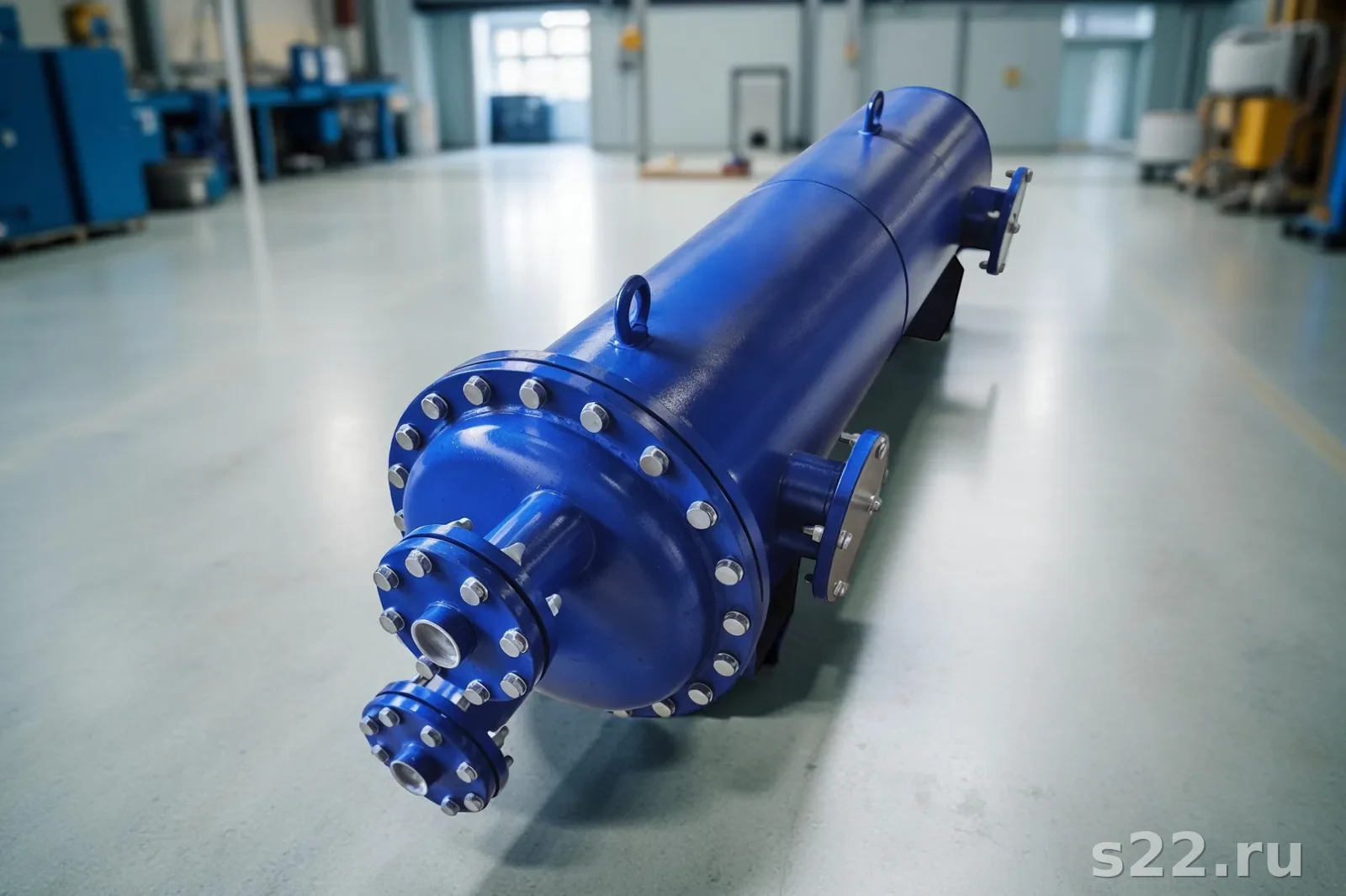

Маслоохладитель — кожухотрубный теплообменник, предназначенный для отвода тепла от рабочего масла гидравлических, компрессорных, турбинных и редукторных систем. Масло в процессе работы нагревается от трения и механических потерь — без охлаждения температура выходит за допустимые пределы.
При температуре выше 70–80°C: скорость окисления масла удваивается на каждые 10°C; снижается вязкость → ухудшается смазочный слой → износ трущихся пар; разрушаются полимерные уплотнения (манжеты, сальники); снижается эффективность работы гидросистемы (КПД насоса падает на 15–30%). Правило: температура масла в гидросистеме не должна превышать 70°C в рабочем режиме.
Подробнее об общей конструкции кожухотрубных охладителей читайте в статье кожухотрубный охладитель: что это такое. О расчётных методах — в кожухотрубных теплообменниках.
Гидростанции, гидроприводы прессов, строительная техника, металлообработка. Давление масла: до 350 бар. Температура: 40–70°C. Тепловая нагрузка: 10–30% мощности привода. Типичные маслоохладители: OH-8 до OH-80 (8–80 кВт).
Паровые и газовые турбины, турбогенераторы. Давление масла: 1–10 бар. Температура: 40–55°C. Расход масла: 100–1000 л/мин. Требования: низкий ΔP масла, совместимость с ТП-22/ТП-30. Маслоохладители серии ТМ.
Винтовые и поршневые компрессоры. Масло охлаждает роторы и смазывает подшипники. Температура: 70–90°C на входе, 40–60°C на выходе. Требования: устойчивость к маслу с примесями сжатого газа. Серии ОМ, КМО.
Промышленные редукторы, коробки передач крупных машин. Температура: 55–75°C. Масло циркулирует через охладитель самотёком или насосом. Серия ОМ (охладитель маслянный). Важна стойкость к маслу с присадками EP.
Стационарные и судовые дизели, дизельные электростанции. Масло охлаждается водой из системы охлаждения двигателя. Температура масла: 80–110°C. Требования к материалам: высокая температура, совместимость с моторным маслом.
Масляные трансформаторы, реакторы. Масло (диэлектрик) охлаждается водой или воздухом. Особые требования: абсолютная чистота охладителя, никакого загрязнения масла посторонними примесями. Нержавеющие трубки обязательны.
Перед подбором маслоохладителя необходимо определить его тепловую нагрузку — количество теплоты, которое нужно отвести от масла.
Q = G × ρ × Cp × (T_вх - T_вых)
Где: Q — тепловая нагрузка (Вт); G — расход масла (м³/с); ρ — плотность масла (890 кг/м³ для ИГП-18, 880 кг/м³ для МГ-15); Cp — теплоёмкость масла (1900 Дж/(кг·К) типовое значение); T_вх и T_вых — температуры масла на входе и выходе из охладителя (°C).
Пример: гидростанция с насосом G = 60 л/мин = 0,001 м³/с, масло ИГП-18, T_вх = 65°C, T_вых = 50°C.
Q = 0,001 × 890 × 1900 × (65 - 50) = 0,001 × 890 × 1900 × 15 = 25 350 Вт ≈ 25 кВт
Требуется маслоохладитель с Q_охл ≥ 25 кВт → выбираем OH-25 или OH-40 (с запасом 1,5×).
| Тип системы | Доля теплопотерь от N_привода | Пример: N = 100 кВт → Q_охл |
|---|---|---|
| Гидростанция (поршневой насос) | 15–20% | 15–20 кВт |
| Гидростанция (шестерёнчатый насос) | 20–30% | 20–30 кВт |
| Винтовой компрессор | 10–15% | 10–15 кВт |
| Турбина (маслосистема) | 1–3% | 1–3 кВт |
| Редуктор (промышленный) | 3–8% | 3–8 кВт |
| Серия | Назначение | Давление масла | Площадь, м² | Q_max, кВт |
|---|---|---|---|---|
| ОМ (охладитель масляный) | Гидравлика, редукторы | До 25 МПа | 0,05–2,0 | 5–200 |
| ТМ (теплообменник маслянный) | Турбины, дизели | До 1,6 МПа | 0,5–30 | 50–3000 |
| КМО (компрессорный) | Компрессоры | До 2,5 МПа | 0,2–5,0 | 20–500 |
| OH (стандарт EN) | Гидравлика, промышленность | До 35 МПа | 0,08–5,0 | 8–500 |
| OC (охладитель специальный) | Трансформаторы | До 0,6 МПа | 1,0–50 | 100–5000 |
Кожухотрубные маслоохладители имеют ряд конструктивных отличий от стандартных теплообменников воды/воды:
| Тип масла | Медь | Нержавейка 316L | Алюминий | Сталь 45 |
|---|---|---|---|---|
| Минеральные (ИГП, МГ, ТП, И) | Отлично | Отлично | Хорошо | Хорошо |
| PAO синтетика (полиальфаолефин) | Отлично | Отлично | Осторожно>80°C | Хорошо |
| PAG полигликоль | Ограниченно | Отлично | Нет | Осторожно |
| Эстеровые (эко-синтетика) | Хорошо | Отлично | Проверить | Хорошо |
| Трансформаторное (нефтяное) | Осторожно | Отлично | Нет данных | Осторожно |
| Компрессорные (КС, ВМ-4) | Хорошо | Отлично | Хорошо | Хорошо |
Оптимальная рабочая температура масла для разных систем — различна. Слишком холодное масло так же вредно, как перегретое: высокая вязкость увеличивает потери давления и затрудняет смазку в период пуска.
| Тип системы | Нормальная T, °C | Критическая T_max, °C | Последствия перегрева |
|---|---|---|---|
| Гидравлика (насосы, моторы) | 40–60 | 80 | Износ пар скольжения, разрыв манжет |
| Турбинные маслосистемы | 40–55 | 70 | Окисление, образование лака и шлама |
| Компрессоры (смазка подшипников) | 40–65 | 90 | Коксование масла в подшипниках |
| Редукторы промышленные | 55–75 | 90 | Ускоренный износ зубьев шестерён |
| Дизельные двигатели | 80–100 | 130 | Разжижение масла, задир цилиндров |
Термометры и датчики температуры должны быть установлены на линии нагнетания масляного насоса (до маслоохладителя) — это температура T_вход. На возвратной линии (после охладителя) — T_выход. Разница T_вход - T_выход = ΔT_масло. При постоянном расходе: если ΔT_масло уменьшается — теплообменник загрязнён (снижение К).
Термостатический клапан байпаса — обязательный элемент маслосистемы. Без него масло будет охлаждаться ниже нормы при холодном старте или при малой нагрузке.
Термоэлемент (воск или жидкость) расширяется при нагреве. При T масла ниже уставки: клапан закрыт — масло идёт в обход охладителя. При T = уставке: клапан открывается, масло начинает охлаждаться. При T значительно выше уставки: клапан полностью открыт — 100% масла через охладитель.
Уставка термоклапана должна быть на 5–10°C ниже желаемой рабочей температуры. Для гидравлики: рабочая 55°C → уставка клапана 45–50°C. Настройка: поворот регулировочного штуцера на клапане. Производители: Danfoss (серия RA), Parker (серия TOC), HYDAC (TFR). Диапазон настройки: 40–80°C в зависимости от модели.
| Производитель/Серия | Диапазон T, °C | Расход масла, л/мин | Давление, бар |
|---|---|---|---|
| Danfoss RA-N | 45–80 | До 60 | До 40 |
| Parker TOC-8 | 40–85 | До 80 | До 350 |
| HYDAC TFR 16 | 45–75 | До 200 | До 25 |
| Термостатический вентиль ТРМ (отечественный) | 40–80 | До 100 | До 16 |
| Тип | Q_макс, кВт | Расход масла, л/мин | Расход воды, л/мин | Площадь F, м² | Давление масла, МПа |
|---|---|---|---|---|---|
| OH-8 | 8 | 10–30 | 5–15 | 0,08 | До 35 |
| OH-15 | 15 | 20–60 | 10–25 | 0,15 | До 35 |
| OH-25 | 25 | 40–100 | 15–40 | 0,25 | До 35 |
| OH-40 | 40 | 60–150 | 25–60 | 0,40 | До 35 |
| OH-65 | 65 | 100–250 | 40–100 | 0,65 | До 25 |
| OH-100 | 100 | 150–400 | 60–150 | 1,0 | До 25 |
| OH-160 | 160 | 200–600 | 100–250 | 1,6 | До 16 |
| OH-250 | 250 | 300–1000 | 150–400 | 2,5 | До 16 |
| Вид обслуживания | Периодичность | Метод |
|---|---|---|
| Чистка трубок механическая | 1–2 раза в год | Нейлоновые щётки через торец |
| Химическая промывка (накипь) | По состоянию | 10% лимонная или соляная кислота |
| Замена прокладок водяных камер | При разборке или течи | NBR или FKM по типу масла |
| Контроль температур масла | Ежемесячно | Датчики на трубопроводе |
| Замена анодов (при наличии) | Каждые 3–5 лет | Цинковые аноды Zn25 |
Маслоохладитель — кожухотрубный теплообменник, в котором горячее масло охлаждается водой или другим хладагентом. Масло подаётся в трубное или межтрубное пространство, вода — в противоположное. Цель: поддерживать температуру масла в заданном диапазоне — 40–70°C для гидравлики, 40–60°C для компрессорных систем.
Q = G_масло × ρ × Cp × (T_вх - T_вых), где G — расход масла (м³/с), ρ ≈ 890 кг/м³, Cp ≈ 1900 Дж/(кг·К). Затем площадь: F = Q / (K × LMTD), K = 300–600 Вт/(м²·К) для масло/вода. Используйте онлайн-калькулятор на этой странице для быстрого подбора типоразмера.
Гидравлические системы: 40–60°C (рабочая), максимум 70–80°C. При температуре выше 80°C резко ускоряется старение масла. Компрессорные: 40–65°C. Турбинные: 40–55°C. Редукторные: 55–75°C. Выход за нормальный диапазон требует немедленного устранения причины.
Обычно масло — в трубном пространстве (внутри трубок), вода — в межтрубном. Причины: 1) Масло с высокой вязкостью — в трубках легче контролировать скорость. 2) Трубное пространство легче мыть щётками. 3) Давление масла выше давления воды — трубки надёжнее держат давление. Исключение: сильно загрязнённое масло удобнее в кожухе.
Минеральные масла (ИГП, МГ, ТП): медь, нержавейка, сталь — все подходят. Синтетические PAO: медь и нержавейка. PAG (полигликоль): только нержавейка AISI 316L. Нержавейка AISI 316L — универсальный материал для любых масел. Уплотнения: NBR для стандарта, FKM для синтетических и высокотемпературных применений.
Байпас (обходная линия с термостатическим клапаном) обязателен. При холодном пуске масло вязкое — без байпаса оно не может пройти через охладитель и давление в системе не достигает рабочего. Байпасный клапан позволяет маслу прогреться быстро, затем автоматически переключает поток через охладитель. Уставка: 45–55°C в зависимости от типа системы.
Алгоритм: 1) Q = P_привода × 0,15–0,25 (доля потерь). Пример: 75 кВт × 0,20 = 15 кВт. 2) С запасом 1,5×: Q_выбор = 22–23 кВт. 3) Выбрать по таблице: OH-25 (25 кВт). 4) Проверить: давление масла (до 350 бар для гидравлики), расход воды охлаждения, материал (медь стандарт). 5) Добавить байпасный термоклапан с уставкой 50–55°C.
При хорошей охлаждающей воде — 1 раз в 2 года. При оборотной воде — 1 раз в год. Признаки загрязнения: рост температуры масла при том же режиме работы, рост ΔP воды. Чистка: нейлоновые щётки, промывка 10% лимонной кислотой при известковых отложениях. Затем промывка чистой водой.
Гидравлический: давление масла до 350 бар, температура 40–70°C, расход 5–200 л/мин — толстостенные трубки, компактный. Турбинный: давление масла 1–10 бар, температура 40–55°C, расход 100–1000 л/мин — большая площадь, низкий ΔP масла. Конструктивно турбинный значительно крупнее при сопоставимой тепловой нагрузке.
Настройка выполняется термостатическим клапаном байпаса: поворот регулировочного штуцера изменяет температуру открытия клапана. Уставка должна быть на 5–10°C ниже желаемой рабочей температуры масла. Для гидравлики: рабочая 55°C → уставка клапана 45–50°C. Клапаны Danfoss RA-N, Parker TOC, HYDAC TFR настраиваются вращением регулировочного колпачка.
Рассчитаем тепловую нагрузку, выберем типоразмер и материал, порекомендуем байпасный клапан для вашей системы.
При охлаждении масла компрессоров кислорода, хлора, аммиака или специальных газов требования к материалам и конструкции резко возрастают:
| Тип компрессора | Особые требования | Материал трубок | Прокладки |
|---|---|---|---|
| Кислородный компрессор | Обезжиривание (масло + O2 = взрыв), жёсткий контроль | Нержавейка AISI 316L | PTFE (тефлон) |
| Аммиачный компрессор (NH3) | Запрет меди, нейтральная среда | Нержавейка AISI 316L | NBR или EPDM |
| Хлорный компрессор | Cl2 — сильный окислитель, коррозия нержавейки | Титан Ti Grade 2 | PTFE |
| Воздушный компрессор | Масло с эмульгированной водой | Медь (стандарт) | NBR |
| Компрессор CO2 | Высокое давление, нет особых требований | Медь или нержавейка | NBR / FKM |
Воздушные маслоохладители (Air-Cooled Oil Cooler) применяются там, где нет источника охлаждающей воды:
Не требуют подключения к водяной системе. Нет риска коррозии от воды. Устанавливают вне помещения. Применение: мобильные гидростанции, строительная техника, шахтные машины, дизельные электростанции в удалённых местах.
Эффективность зависит от температуры воздуха — при +40°C летом охлаждение недостаточное. Требуют вентилятора (потребление электроэнергии). Больше шума. При T_воздуха более +35°C добавить водяной охладитель как резервный или основной.
Маслоохладители с давлением масла более 0,07 МПа являются сосудами, работающими под давлением, и подпадают под требования:
Маслоохладители — один из подвидов кожухотрубных охладителей. Общая номенклатура, конструкция и подбор охладителей рассмотрены в нашем справочнике кожухотрубный охладитель: что это и принцип работы. Заказ и подбор — через каталог кожухотрубных теплообменников.
В крупных маслосистемах (турбины, промышленные редукторы) устанавливают несколько маслоохладителей. Схемы подключения:
Два маслоохладителя одинакового типоразмера параллельно. Расход масла делится пополам через каждый. Преимущество: при отказе одного — второй несёт 50% нагрузки (продолжение работы с ограниченной нагрузкой). Используется для обеспечения резервирования в ответственных системах.
Масло последовательно проходит два охладителя. Охлаждается на больший ΔT при том же расходе. Применяется для достижения температуры масла ниже 40°C при высоких начальных температурах (80–100°C). Требует более высокого давления масляного насоса.
| Симптом | Причина в маслоохладителе | Действие |
|---|---|---|
| Температура масла выше нормы при нормальном расходе воды | Загрязнение трубок (накипь или масляный осадок) | Химическая промывка трубок, анализ воды |
| Масло в охлаждающей воде (помутнение) | Разрыв трубки (свищ или трещина) | Опрессовка трубок, замена повреждённой трубки |
| Вода в масле (белесое масло) | Разрыв трубки, масло под меньшим давлением чем вода | Немедленная остановка! Замена трубки, замена масла |
| Высокий ΔP воды | Засор трубок известью или биологическим обрастанием | Чистка трубок щётками, промывка кислотой |
| Течь из фланцев водяных камер | Износ уплотнений | Замена прокладок, затяжка фланцевых болтов |
Байпасный клапан — обязательный элемент обвязки маслоохладителя. Его функция: при холодном пуске система направляет масло мимо охладителя, пока оно не прогреется до рабочей вязкости. Без клапана:
Клапан выбирают по температуре уставки: обычно 55–65 °C для гидравлики, 70–80 °C для компрессорного масла. При температуре масла ниже уставки клапан полностью открыт в сторону байпаса. При превышении уставки масло плавно перенаправляется через охладитель.
Исходные данные: насосная станция 75 кВт, КПД гидропривода η = 0.85, рабочая температура масла 60 °C, охлаждающая вода от градирни +30 °C, расчётный расход воды 10 м³/ч.
| Применение | Особенности среды | Рекомендуемый материал | Конструкция |
|---|---|---|---|
| Судовые дизели | Морская вода охлаждения | Титан Grade 2 / купроникель 70/30 | Компактный горизонтальный |
| Газовые компрессоры | Синтетическое масло PAO, высокое давление | AISI 316L корпус и трубки | U-образный трубный пучок |
| Редукторы прокатных станов | Прокатное масло, загрязнения | Углеродистая сталь с антикором | С увеличенным проходным сечением |
| Трансформаторы тяговые | Трансформаторное масло (диэлектрик) | Медь (нет контакта масел) | Разборный для чистки |
| Авиационные ГТД | Синтетика MIL-L-23699, −55…+200 °C | Алюминиевые сплавы / титан | Пластинчато-рёберный |
Систематический подход к выбору маслоохладителя позволяет избежать ошибок подбора:
Соблюдение графика ТО позволяет поддерживать тепловую эффективность аппарата в течение всего срока службы:
| Операция | Периодичность | Исполнитель |
|---|---|---|
| Контроль температуры масла на входе/выходе | Ежедневно (автоматически) | SCADA / оператор |
| Визуальный осмотр на течи | Еженедельно | Механик |
| Промывка межтрубного пространства (водяная сторона) | 1 раз в год | Сервисная бригада |
| Химическая очистка от накипи (при ΔP +30%) | По результатам ТО | Специализированная компания |
| Проверка термостатического байпасного клапана | 1 раз в год | Механик |
| Замена прокладок при вскрытии | При каждом вскрытии | Механик (оригинальные прокладки) |
Большинство неисправностей маслоохладителя диагностируется без вскрытия по косвенным признакам:
| Симптом | Вероятная причина | Диагностика |
|---|---|---|
| Температура масла выше уставки при нормальном расходе воды | Загрязнение трубок, отложения накипи | Измерить ΔP — если вырос >30%, нужна промывка |
| Масло в охлаждающей воде (визуальное) | Течь трубки или трубной решётки | Опрессовка азотом маслостороны при отключённой водостороне |
| Вода в масле (молочный цвет масла) | Трещина трубки при давлении воды > масла | Немедленный останов! Вихретоковый контроль трубок |
| Низкая температура масла при холодном пуске | Заклинил байпасный клапан в открытом положении | Проверить работу байпаса при прогреве (t масла до уставки) |
| Вибрация охладителя при работе | Разрушение опор, кавитация масляного насоса | Осмотр крепежа, проверка давления на всасе насоса |
Воздушные (сухие) маслоохладители применяются там, где нет надёжного водоснабжения или дорога водоподготовка:
При выборе между более дешёвым углеродистостальным и более дорогим нержавеющим маслоохладителем учитывайте совокупную стоимость владения за 15 лет эксплуатации:
| Статья затрат | Углеродистая сталь | AISI 316L |
|---|---|---|
| Закупочная стоимость (условно) | 100% | 160–200% |
| Промывки за 15 лет (2 промывки) | 2 × 20% цены = 40% | 1 × 20% = 20% |
| Замена аппарата через 12 лет | +100% (новый аппарат) | 0 (аппарат ещё работает) |
| Итого за 15 лет | 240% | 180–220% |
При агрессивных теплоносителях (морская вода, высокие хлориды) инвестиция в нержавеющий или титановый охладитель, как правило, окупается в горизонте 7–10 лет.
Заключение: оптимальный маслоохладитель — это аппарат, подобранный с учётом реального состава теплоносителя, точной тепловой нагрузки, перспективы модернизации системы и общей стоимости владения. Инженеры S22 помогут выполнить корректный подбор с учётом всех факторов и подберут оптимальный вариант из каталога или изготовят нестандартный аппарат по техническому заданию.
Маслоохладители S22 выпускаются в диапазоне тепловых мощностей от 5 до 2000 кВт для промышленных применений: гидравлические системы, компрессоры, редукторы, трансформаторы, турбины. Стандартные рабочие давления — PN 10, 16, 25, 40 бар. Специальные исполнения с PS до 60 бар — по заказу. Срок изготовления нестандартного аппарата — 3–6 недель. Гарантия — 24 месяца. Подберите подходящий типоразмер с помощью онлайн-калькулятора или обратитесь к нашим инженерам.
Правильно подобранный и обслуживаемый маслоохладитель — это надёжная защита дорогостоящего оборудования от теплового износа, снижение затрат на ремонт и увеличение межсервисного интервала замены масла. Не экономьте на этом узле: стоимость маслоохладителя составляет менее 1% от стоимости гидравлической станции или компрессора, которые он защищает.
