1. Подготовка к монтажу: фундамент, комплектность, документация
Качество монтажа кожухотрубного теплообменника во многом определяется подготовительным этапом. Ошибки, допущенные до подъёма аппарата на опоры, исправлять значительно дороже, чем предотвратить.
Проверка фундамента и опорной конструкции
Перед установкой КТО необходимо убедиться в соответствии фундамента проектной документации. Проверяют: отметки (высотное положение), горизонтальность опорных поверхностей (допуск ±2 мм на 1 м), наличие и правильное расположение анкерных болтов по монтажному чертежу. Несущая способность конструкции должна превышать вес аппарата с учётом жидкости в 1,5 раза.
Проверка комплектности поставки
При получении аппарата сверяют с упаковочным листом и паспортом: наличие прокладок (межтрубных решёток, крышек, плавающей головки для КП), комплект крепёжных изделий, заглушки на патрубках, консервационные пробки. Для ккг отдельно проверяют наличие компенсатора и транспортировочных болтов к нему.
Визуальный осмотр и документация
Осматривают: состояние кожуха (вмятины, трещины, коррозия), сохранность фланцев и патрубков, состояние уплотнительных поверхностей. Проверяют паспорт на наличие заводских гидроиспытаний, схему подключения потоков, допустимые рабочие давления и температуры. Подробнее о типах обозначений — в статье «Кожухотрубный теплообменник: типы и обозначения».

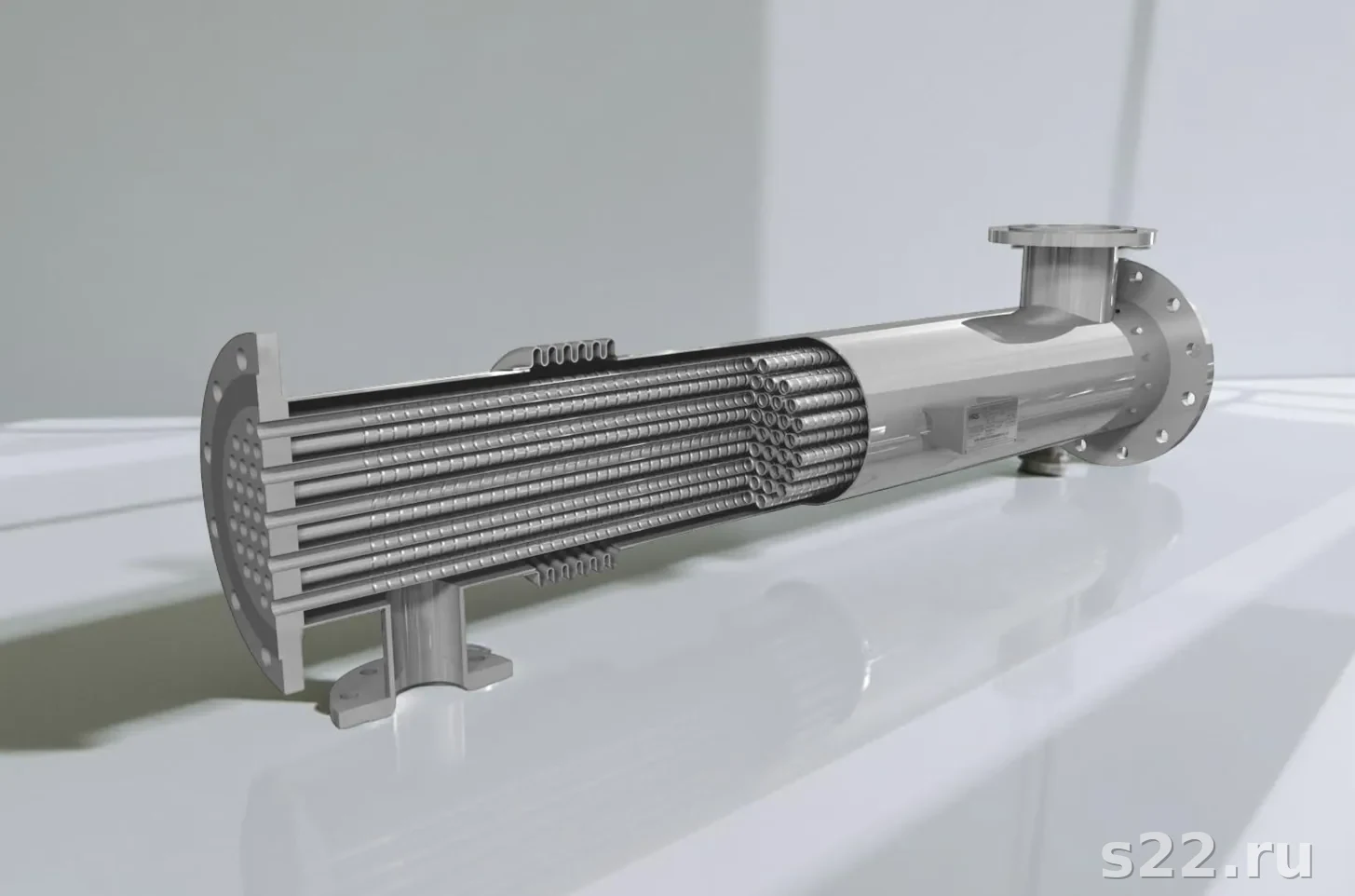

2. Монтаж горизонтального КТО (КНГ/ккг): опоры, уклоны
Горизонтальные аппараты (КНГ, ккг) — наиболее распространённый вариант в промышленности и ИТП. Их монтаж требует точного соблюдения нескольких ключевых требований.
Подвижная опора — опора, позволяющая кожуху КТО свободно перемещаться вдоль оси при тепловом расширении. Обычно выполняется в виде скользящей пластины или катковой опоры. Одна опора — неподвижная (со стороны неподвижной трубной решётки), вторая — подвижная. Жёсткая фиксация обоих концов приводит к термическим напряжениям и деформации аппарата.
Шаги монтажа горизонтального КТО
3. Монтаж вертикального КТО (КНВ/ккв): анкеры, жёсткость
Вертикальные аппараты (КНВ, ккв) применяют при ограниченной горизонтальной площади, при конденсации пара, а также когда конструктивно выгоднее вертикальное расположение. О критериях выбора ориентации подробно рассказано в статье «Вертикальный или горизонтальный КТО».
Требования к основанию
Основание (фундаментная плита или несущая конструкция здания) должно воспринимать вес аппарата с жидкостью и динамические нагрузки от вибрации потока. Анкерные болты — по проекту, с контргайками. Вертикальность проверяют отвесом или гидроуровнем: допуск — не более 1 мм/м высоты аппарата.
Направление потоков
В вертикальном КТО-конденсаторе: пар подаётся сверху, конденсат отводится снизу самотёком. В испарителе: жидкость — снизу, пар/парожидкостная смесь — сверху. В водоводяных нагревателях направление потоков определяет паспорт аппарата.
Обслуживание
Для обслуживания верхней части аппарата предусматривают стационарные стремянки или обслуживающие площадки. Замена трубного пучка в вертикальном аппарате требует подъёмного устройства (таль, кран) — это учитывают при проектировании помещения. Свободное пространство над аппаратом — не менее 1 × длина пучка.
4. Особенности монтажа ккг: не стягивать компенсатор болтами!
Аппараты типа ккг и ккв оснащены линзовым или волнистым компенсатором на кожухе, компенсирующим разницу температурных удлинений кожуха и трубного пучка. Это принципиально отличает их от КНГ/КНВ с жёсткими трубными решётками. Подробно о выборе между ккг и КП читайте в статье «Компенсатор или плавающая головка».
Требования к трубопроводной обвязке ккг
Трубопроводы, подключаемые к ккг, не должны нагружать компенсатор боковыми (изгибающими) усилиями. Вес трубопровода должен восприниматься его собственными опорами, а не патрубками аппарата. Компенсационные петли или гибкие вставки на подводящих трубопроводах обязательны, если трубопровод закреплён жёстко к другим конструкциям.
Температурный зазор: запрещено жёстко крепить трубопроводы одновременно к аппарату и к стене или другой неподвижной конструкции без компенсации — это перегружает патрубки при тепловом расширении трубопровода.
5. Монтаж КП (плавающая головка): фиксация пучка, люк осмотра
КП — кожухотрубный теплообменник с плавающей головкой — позволяет трубному пучку свободно перемещаться внутри кожуха при тепловом расширении. Это наиболее технологичная конструкция для чистки и замены пучка, применяемая при высоких температурных напряжениях и необходимости частой ревизии.
Ключевые требования при монтаже КП
- Не препятствовать тепловому удлинению трубного пучка: ничто не должно механически ограничивать его осевое перемещение внутри кожуха.
- Люк осмотра плавающей головки должен быть доступен для периодической проверки прокладки — не заставлять трубопроводами.
- После каждой разборки аппарата (чистка, ревизия) прокладку плавающей головки заменяют на новую — повторное использование не допускается.
- При подъёме и монтаже не прикладывать нагрузку к корпусу плавающей головки — только к кожуху через штатные такелажные устройства.
6. Обвязка: патрубки, фланцы, направление потока
Правильная обвязка кожухотрубного теплообменника — ключевое условие его эффективной работы. Ошибка в направлении подключения потоков снижает коэффициент теплопередачи и может привести к перегреву или замерзанию теплоносителя.
Определение направления потоков
Направление потоков (какой теплоноситель идёт по трубному пространству, какой — по межтрубному; с какого конца входит горячий агент) определяет паспорт аппарата. Схема подключения указана на чертеже общего вида. Как правило: горячий теплоноситель и агрессивная среда — по трубному пространству (проще чистить трубки, меньше стоимость ремонта при коррозии).
Фланцевые соединения
Уплотнительные поверхности фланцев осматривают на предмет рисок и задиров. Прокладки устанавливают строго по центру, без перекосов. Болты затягивают крест-накрест равномерно в 2–3 прохода. Момент затяжки — строго по документации; перетяжка деформирует прокладку и вызывает течь при нагреве.
Нагрузки на патрубки
Трубопроводная обвязка не должна создавать изгибающих моментов на патрубках аппарата. Для этого: опоры трубопроводов располагают в непосредственной близости от патрубков; при необходимости устанавливают гибкие компенсирующие вставки. Нагрузка от веса трубопровода на патрубок — не более значений, указанных в паспорте.
7. Насосы, запорная арматура, КИП: схема обвязки
Грамотная схема обвязки обеспечивает безопасную эксплуатацию и удобство обслуживания КТО. Минимальный состав обвязки — согласно требованиям ГОСТ на кожухотрубные теплообменники.
Арматура на каждом контуре
- Запорные вентили/задвижки на входе и выходе каждого контура — для отключения аппарата.
- Предохранительный клапан — если рабочее давление источника может превысить допустимое давление аппарата.
- Дренажный клапан в нижней точке — для полного опорожнения при остановке.
- Воздушник в верхней точке — для удаления воздуха при заполнении.
КИП
На входе и выходе каждого контура устанавливают манометры и термометры (или термопары). Это позволяет контролировать тепловую мощность в реальном времени и своевременно выявить загрязнение или нарушение режима. Для автоматизации — расходомеры или теплосчётчики.
Насосы
Насос подбирают по расходу и гидравлическому сопротивлению контура. Насосный агрегат монтируют с виброизоляционными подкладками; гибкие вставки на всасывающем и напорном патрубке предотвращают передачу вибрации на теплообменник. Если необходим расчёт и подбор теплообменника с учётом насосного оборудования — обращайтесь к нашим специалистам.
Гидравлическое испытание (гидроиспытание) — проверка герметичности и прочности сосуда под давлением, превышающим рабочее. По ГОСТ 15122 для кожухотрубных теплообменников пробное давление составляет 1,5 × рабочее давление, но не менее 0,2 МПа. Испытывают межтрубное и трубное пространства раздельно.
8. Испытания перед пуском: гидравлические по ГОСТ
Гидравлическое испытание — обязательный этап перед вводом КТО в эксплуатацию. Оно выполняется даже если аппарат прошёл заводские испытания: монтажные работы (приварка патрубков, замена прокладок) могут нарушить герметичность.
Порядок проведения
- Подготовить аппарат: закрыть все дренажные и воздушные вентили, установить заглушки на неиспытываемые патрубки.
- Заполнить испытываемое пространство водой (температура +5…+40 °С), удалить воздух через воздушники.
- Плавно поднять давление до пробного (1,5 × Рраб, не менее 0,2 МПа).
- Выдержать давление 5–10 минут, осмотреть все сварные швы, фланцевые соединения, сальники.
- Снизить давление до рабочего и повторно осмотреть.
- Составить акт испытания с указанием даты, давления, результата.
Испытание считается успешным, если в течение выдержки не обнаружено падения давления, течей, потения и деформаций. Подробнее о нормативных требованиях — в статье «Кожухотрубные теплообменники: ГОСТ и требования».
9. Ввод в эксплуатацию: постепенный нагрев, контроль давления
После успешного гидроиспытания — ввод в эксплуатацию. Главные правила: постепенность и контроль.
Первый пуск
- Скорость нагрева — не более 30 °С/час во избежание термических ударов.
- Давление поднимают плавно, контролируя по манометрам на обоих контурах.
- Запрещено подавать давление выше рабочего при первом пуске.
- При появлении вибрации, посторонних шумов или течей — немедленная остановка и выявление причины.
Контроль в первые часы работы
В первые 2–4 часа работы периодически проверяют: температуры входа/выхода обоих контуров (соответствие расчётным значениям), давления, состояние фланцевых соединений (подтяжка при необходимости), вибрацию и шум, температуру корпуса (равномерность нагрева). Если показатели вышли на расчётный режим без замечаний — аппарат принят в работу.
Монтаж КТО в ИТП жилого квартала: как избежали аварийного останова
При монтаже двух горизонтальных КНГ-теплообменников (по 500 кВт каждый) в ИТП жилого квартала монтажники зафиксировали оба конца первого аппарата жёстко — «для надёжности». При первом нагреве до 95 °С кожух деформировался, трубная решётка дала трещину.
На втором аппарате схему исправили: неподвижная опора — со стороны неподвижной решётки, подвижная (скользящая с тефлоновой пластиной) — с противоположной. Уклон 1,5° к дренажу. Аппарат работает без замечаний уже 3 отопительных сезона.
Результат: замена первого аппарата обошлась в 3× стоимость монтажных работ. Правильная схема опор — критически важна.
10. 7 типичных ошибок монтажа кожухотрубных теплообменников
Анализ монтажных дефектов показывает: большинство отказов КТО — следствие нарушений при монтаже, а не производственного брака. Ниже — семь наиболее частых ошибок.
| # | Ошибка | Последствие | Решение |
|---|---|---|---|
| 1 | Жёсткое крепление обоих концов кожуха при тепловом расширении | Деформация кожуха, трещина трубной решётки | Подвижная (скользящая) опора со стороны плавающего конца |
| 2 | Транспортировочный болт компенсатора ккг не снят | Разрушение компенсатора или трубной решётки при первом нагреве | Снять все транспортировочные болты ДО первого нагрева |
| 3 | Неверное направление потоков (перепутаны входы) | Снижение КТП на 15–40%, неэффективная работа | Проверить схему подключения по паспорту до обвязки |
| 4 | Нет дренажного уклона горизонтального аппарата | Накопление конденсата, застой среды, коррозия изнутри | Уклон ≥1° в сторону дренажного патрубка |
| 5 | Нет доступа с торца для извлечения трубного пучка | Невозможность технического обслуживания без демонтажа трубопроводов | Зарезервировать зону = 1 × длина аппарата со стороны торцевой крышки |
| 6 | Гидроиспытание не проведено перед пуском | Скрытая течь обнаруживается при пуске, аварийный останов | Гидроиспытание 1,5 × Рраб по ГОСТ 15122, акт испытания |
| 7 | Перетяжка фланцевых соединений сверх норматива | Деформация прокладки, течь при нагреве, задиры уплотнительных поверхностей | Момент затяжки строго по документации, затяжка крест-накрест |
О других частых ошибках при выборе и эксплуатации КТО — в материале «15 кейсов: ошибки выбора типа теплообменника». Для корректного подбора типа аппарата используйте бесплатный расчёт теплообменника на нашем сайте.
11. Чек-лист готовности к пуску (10 пунктов)
Перед первым пуском кожухотрубного теплообменника проверьте все пункты:
- Подвижная опора установлена правильно: болты затянуты с зазором, кожух свободно скользит.
- Транспортировочные болты компенсатора (для ккг/ккв) полностью сняты и убраны.
- Направление потоков соответствует паспортной схеме подключения.
- Дренажный уклон горизонтального аппарата: ≥1° в сторону дренажного патрубка.
- Фланцевые прокладки заменены на новые, болты затянуты по нормативному моменту.
- Гидроиспытание проведено: 1,5 × Рраб, акт подписан.
- Все воздушники открывались при заполнении, воздух удалён.
- КИП установлен и исправен: манометры и термометры на входе/выходе обоих контуров.
- Зона обслуживания с торца аппарата свободна (для горизонтального) или подъёмное устройство предусмотрено (для вертикального).
- Люк осмотра плавающей головки (для КП) доступен и закрыт с новой прокладкой.
