1. Что такое неразборный теплообменник с паяными пластинами
Неразборный паяный ТО (НППТ)
Пластинчатый теплообменник, в котором гофрированные пластины из нержавеющей стали AISI 316L спаяны в монолитный блок медью или никелем. Не имеет прокладок, рамы и резьбовых стяжек. Является неразборной конструкцией.
CBE (Copper Brazed Exchanger)
Теплообменник с медной пайкой. Применяется для воды, гликолей, масел. Рабочий диапазон: давление до 30 бар, температура -196°C до +200°C. Основная область — системы ГВС, отопления, тепловые насосы.
NBE (Nickel Brazed Exchanger)
Теплообменник с никелевой пайкой. Совместим с пищевыми средами, аммиаком, жидкостями, агрессивными к меди. Давление до 35 бар, температура до 300°C. Применяется в пищевой промышленности, аммиачной холодильной технике.

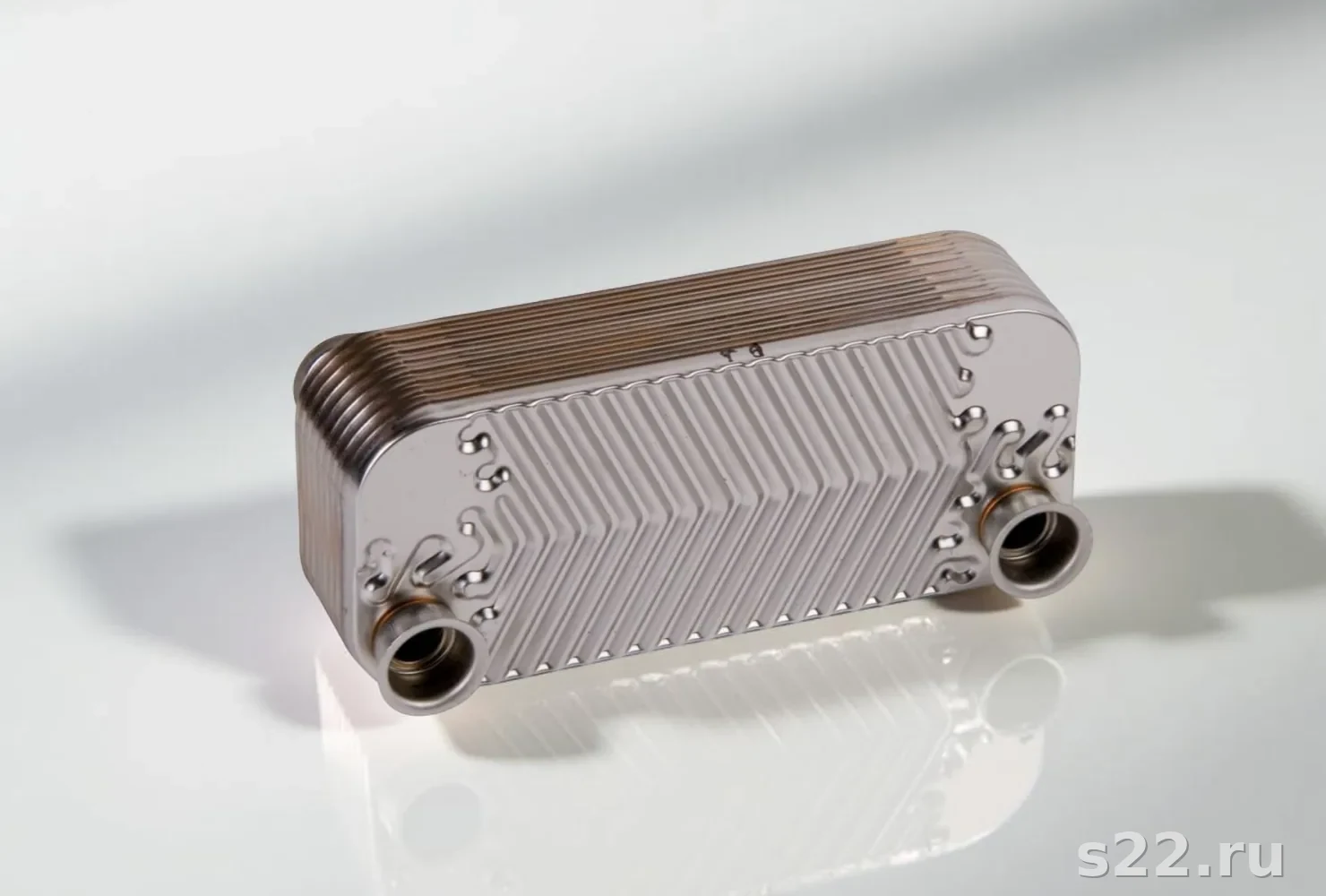

Неразборный теплообменник с паяными пластинами (паяный ПТО, brazed plate heat exchanger) — одна из трёх основных конструкций пластинчатых теплообменников наряду с разборными и полусварными. Ключевое отличие — полное отсутствие прокладок и разъёмных соединений между пластинами.
Аппарат представляет собой пакет гофрированных пластин, сваренных по периферии и точкам касания гофров высокотемпературной пайкой. Результат — монолитный металлический блок с двумя независимыми гидравлическими контурами. Подробнее о паяных теплообменниках в нашем каталоге.
↑ К оглавлению
2. Конструкция и принцип работы
Конструкция неразборного паяного теплообменника включает несколько ключевых элементов. Пакет пластин из нержавеющей стали AISI 316L толщиной 0.4-0.6 мм с глубоким гофрированием (угол шеврона 30-65°). Припой (медь или никель) наносится тонким слоем и при вакуумной пайке при 1100°C заполняет все точки контакта пластин.
Принцип работы: два теплоносителя движутся в соседних каналах между пластинами в противоточном или перекрёстно-точном режиме. Тепло передаётся через тонкую стенку пластины. Гофрирование создаёт турбулентность потока, что резко повышает коэффициент теплопередачи по сравнению с трубчатыми аппаратами.
Важно: В неразборных паяных теплообменниках каналы формируются самими пластинами — нет ни прокладок, ни рамы. Это делает аппарат чрезвычайно компактным: 1 м² поверхности теплообмена занимает объём 0.03-0.05 м³.
↑ К оглавлению
3. Медная и никелевая пайка: отличия
| Параметр | Медная пайка (CBE) | Никелевая пайка (NBE) |
| Материал пайки | Cu 99.9% | Ni или Ni-сплав |
| Рабочая температура | -196°C до +200°C | до +300°C |
| Рабочее давление | до 30 бар | до 35 бар |
| Совместимость с аммиаком | Нет (медь разрушается) | Да |
| Пищевые среды | С ограничениями | Полная совместимость |
| Относительная стоимость | Базовая | +40-70% |
| Основное применение | ГВС, отопление, HVAC | Пищевая, холодильная (NH3) |
Осторожно: Не применяйте медно-паяные теплообменники в системах с аммиаком, высококонцентрированными хлоридами (более 300 ppm), ацетиленом или средами с pH < 3 или pH > 11. Медь разрушается — возможна авария.
↑ К оглавлению
4. Технические параметры и характеристики
Неразборные паяные теплообменники выпускаются в широком диапазоне типоразмеров — от микро-моделей для 1-2 квартир (2-10 кВт) до промышленных аппаратов (до 3000 кВт и более). Число пластин — от 10 до 120 и более в зависимости от требуемой поверхности теплообмена.
| Параметр | Малые модели | Средние модели | Крупные модели |
| Тепловая мощность | 2-50 кВт | 50-500 кВт | 500-3000+ кВт |
| Расход, м³/ч | 0.1-5 | 5-50 | 50-300+ |
| Число пластин | 10-30 | 30-60 | 60-120+ |
| Масса (сухая) | 0.5-5 кг | 5-30 кг | 30-150 кг |
| Типичное применение | Квартира, дача | ИТП, котельная | ЦТП, производство |
Коэффициент теплопередачи паяных теплообменников при работе вода-вода составляет 3000-7000 Вт/(м²·К) — это в 2-4 раза выше, чем у кожухотрубных аппаратов. За счёт этого паяный ТО при той же мощности значительно компактнее. Расчёт теплообменника позволяет точно подобрать типоразмер.
↑ К оглавлению
5. Применение в системах теплоснабжения
Неразборные паяные теплообменники применяются в следующих системах:
- Системы ГВС и отопления — ИТП жилых домов, котельные, квартирные подогреватели воды. Схемы подключения варьируются в зависимости от схемы ИТП.
- Тепловые насосы — испаритель (хладагент/рассол) и конденсатор (хладагент/вода). Компактность критична для настенных тепловых насосов.
- Чиллеры и холодильные установки — конденсаторы с водяным охлаждением, промышленные испарители.
- Бассейны — нагрев воды бассейна через паяный ТО позволяет не смешивать воду бассейна с сетевой горячей водой.
- Пивоварни и пищевые производства — никель-паяные аппараты для охлаждения сусла, пастеризации.
Кейс: ИТП жилого дома, г. Москва
Задача: Подбор теплообменника ГВС для 24-квартирного дома, тепловая нагрузка 120 кВт, сетевая вода 70/50°C, ГВС 60°C.
Решение: Паяный ТО 40 пластин, AISI 316L/медь, площадь теплообмена 1.8 м², расход 5.2 м³/ч по каждому контуру.
Результат: Аппарат размером 310×120×80 мм, масса 7 кг. Разборный ПТО с той же мощностью занял бы объём в 4 раза больше. Монтаж занял 2 часа без специального инструмента.
↑ К оглавлению
6. Сравнение с разборными пластинчатыми теплообменниками
| Критерий | Неразборный паяный | Разборный ПТО |
| Максимальное давление | 30-35 бар | 10-25 бар |
| Компактность | Очень высокая | Средняя |
| Обслуживание прокладок | Не требуется | Регулярная замена |
| Ремонтопригодность | Не ремонтируется | Полностью разборный |
| Стоимость при мощности <500 кВт | Ниже | Выше |
| Подстройка производительности | Невозможна | Добавление пластин |
| Химическая промывка | CIP только | CIP + ручная |
Выбор между паяным и разборным теплообменником определяется задачей. Для паяных теплообменников основное преимущество — компактность и высокое давление. Для разборных — гибкость и ремонтопригодность. Подробнее о сравнении — в статье сравнение паяных и разборных теплообменников.
↑ К оглавлению
7. Как выбрать и рассчитать неразборный паяный теплообменник
Подбор паяного теплообменника выполняется по следующим шагам. Отправьте заявку инженеру для бесплатного расчёта по вашим параметрам.
01
Определите тепловую нагрузку
Q = G × Cp × ΔT (кВт). Для ГВС: норма 0.25-0.35 кВт/чел.
02
Задайте температуры
Входная/выходная по обоим контурам, расчёт LMTD
03
Оцените допустимое dP
Типично: 0.1-0.3 бар для каждого контура
04
Выберите материал пайки
Медь — для воды/гликоля. Никель — для аммиака/пищевых сред
05
Проверьте совместимость
pH 7-9, жёсткость <6 мг-экв/л, хлориды <100 ppm для CBE
06
Подберите типоразмер
По каталогу или инженерному расчёту: число пластин, модель
Совет: Всегда выбирайте паяный теплообменник с запасом 15-20% по площади теплообмена. Со временем поверхность загрязняется (коэффициент загрязнения 0.00005-0.0001 м²·К/Вт), и запас компенсирует снижение производительности.
↑ К оглавлению
8. Обслуживание и промывка
Неразборный паяный теплообменник не требует обслуживания прокладок, однако нуждается в периодической химической промывке (CIP) по мере загрязнения поверхности пластин.
CIP-промывка медно-паяного ТО: Используйте фосфорную или органическую кислоту (pH 3-5). Категорически запрещены: соляная кислота, щелочи (pH > 9), хлорсодержащие реагенты при температуре выше 60°C. Для никель-паяных — допустимы более агрессивные реагенты согласно паспорту.
Признаки необходимости промывки: рост перепада давления на аппарате более чем на 20-30% от начального, снижение тепловой мощности. Подробнее о промывке теплообменников.
Для защиты от загрязнения рекомендуется установить фильтр-сетку 0.5 мм на входе каждого контура. Это критично при работе в системах с незагрязнённой водой. Фильтры и арматуру можно заказать совместно с теплообменником.
↑ К оглавлению
9. Типичные ошибки эксплуатации
Ошибка 1: Превышение давления. Гидроудары при запуске системы могут мгновенно разрушить пайку. Устанавливайте гаситель гидроударов или клапан ограничения давления перед аппаратом в новых системах.
Ошибка 2: Неправильная промывка. Применение хлорсодержащих реагентов с концентрацией хлоридов >300 ppm или pH < 2 разрушает медный припой. Всегда согласовывайте химию промывки с производителем аппарата.
Ошибка 3: Замерзание. При температуре ниже 0°C теплоноситель в неработающем аппарате замерзает и разрывает пластины. Для наружных установок применяйте гликольный раствор или организуйте слив воды при остановке системы.
Подробнее об ошибках в статье почему течёт теплообменник.
↑ К оглавлению
10. Производители и модели неразборных паяных теплообменников
Alfa Laval — серии CB, АСВ
Один из мировых лидеров. Серия CB включает более 30 типоразмеров для мощностей 10-3000 кВт. Модели CB110, CB200, CB300 — для промышленных применений. Серия ACB — для бытовых и коммерческих ИТП. Подробнее о бренде: Alfa Laval паяные и кожухотрубные.
SWEP — серии B, E
Шведская компания, специализирующаяся на паяных ТО. Серия B (brazed) для воды/гликоля, серия E (evaporator) для холодильных систем. SWEP B10, B25, B55, B120 — самые популярные типоразмеры для ИТП и тепловых насосов.
АСТЕРА и КС (российское производство)
Российские аналоги импортных паяных теплообменников. Дешевле на 30-50%, доступны со склада в Москве. Полное соответствие по техническим характеристикам. Подробнее об АСТЕРА. Заказать через форму расчёта.
↑ К оглавлению
11. Монтаж и обвязка неразборного паяного теплообменника
Монтаж паяного теплообменника значительно проще разборного — нет необходимости в подтяжке болтов и установке прокладок. Аппарат крепится на кронштейн или в специальную стойку по паспорту производителя.
Обязательные элементы обвязки: фильтр-грязевик на входе каждого контура (сетка 0.5 мм), шаровые краны для отключения при промывке, манометры для контроля давления. Полная схема обвязки теплообменника с рекомендациями по арматуре.
При вертикальном монтаже (рекомендуется) потоки движутся снизу вверх по обоим контурам. Это обеспечивает лучшее заполнение каналов и облегчает удаление газовых пробок. При горизонтальном монтаже — следуйте инструкции производителя по ориентации патрубков.
Связанные страницы: монтаж пластинчатого теплообменника, подключение теплообменника, расчёт пластинчатого теплообменника.
Часто задаваемые вопросы
Что такое неразборный теплообменник с паяными пластинами простыми словами? +
Это компактный теплообменник, в котором гофрированные пластины из нержавеющей стали спаяны медью или никелем в единый монолитный блок. В отличие от разборных аппаратов, он не имеет прокладок и рамы — пластины соединены навсегда. Это даёт высокую прочность (до 30 бар), малые габариты и отсутствие обслуживания прокладок.
Чем неразборный паяный теплообменник отличается от разборного пластинчатого? +
Разборный ПТО можно разобрать, заменить прокладки и пластины. Неразборный (паяный) — монолит без прокладок, более компактный и выдерживает давление до 30 бар против 16-25 бар у разборных. Минус: при повреждении пластины аппарат не ремонтируется — только замена. Плюс: значительно дешевле разборного при тех же параметрах и не требует обслуживания прокладок.
Можно ли промывать неразборный теплообменник? +
Да. Безразборная CIP-промывка циркуляцией химического реагента через порты аппарата. Для медно-паяных аппаратов — используйте только нещелочные реагенты (pH 3-9) без аммиака и хлоридов в высокой концентрации. Для никель-паяных — допустимы более агрессивные реагенты. Разборная промывка (гидроструйная чистка) невозможна.
Какое максимальное давление выдерживает паяный теплообменник? +
Стандартные медно-паяные модели — до 30 бар рабочего давления. Никель-паяные — до 35 бар. Тестовое давление при испытаниях — 1.5 x рабочее. Для сравнения: стандартные разборные ПТО — 10-16 бар, полусварные — до 25 бар.
Каков срок службы неразборного паяного теплообменника? +
При правильной эксплуатации — 15-25 лет. Ключевые условия: качество воды (жёсткость не более 6-8 мг-экв/л, pH 7-9), отсутствие механических примесей, соблюдение параметров давления. Медно-паяные аппараты чувствительны к коррозии при высокой концентрации хлоридов (более 100 ppm).
Как выбрать размер неразборного паяного теплообменника? +
Подбор ведётся по тепловой мощности (Q, кВт), расходам теплоносителей (м3/ч), температурам на входе/выходе и допустимому падению давления. Базовая формула: Q = G x Cp x dT. Для бытового ГВС 2-4 квартиры — модели 8-20 пластин, для небольшого ИТП 100-300 кВт — 20-50 пластин.
Где применяются неразборные паяные теплообменники? +
Основные применения: системы ГВС и отопления жилых и коммерческих зданий, тепловые насосы и чиллеры (испарители/конденсаторы), промышленное охлаждение, теплоснабжение через ИТП/ЦТП, бассейны, пивоварни и пищевые производства (при никелевой пайке).
Можно ли ремонтировать неразборный теплообменник при разрыве пластины? +
Нет. Неразборный паяный теплообменник при внутреннем повреждении (трещина пластины, разрушение пайки) не подлежит ремонту. Единственное решение — замена аппарата. Поэтому важна правильная эксплуатация: соблюдение параметров давления и температуры, установка фильтра и защиты от гидроударов.
Какие бренды производят неразборные паяные теплообменники? +
Мировые лидеры: Alfa Laval (серии CB, АСВ), Swep (серии B, E, G), Danfoss/Sondex, Tranter, GEA. Российские аналоги: АСТЕРА, КС (S22). Отечественные аппараты дешевле на 30-50% при сопоставимых технических характеристиках и доступны со склада в Москве.
Как монтировать неразборный паяный теплообменник? +
Монтаж прост: аппарат крепится на кронштейн или в стойку, подключается через резьбовые или фланцевые порты. Обязательно: фильтр-грязевик на входе каждого контура, запорная арматура для возможности отключения и промывки, гаситель гидроударов при пуске в системах высокого давления.
Как часто нужно промывать паяный теплообменник? +
Плановая промывка — раз в 2-3 года при нормальном качестве воды. При жёсткой воде (более 6 мг-экв/л) — раз в год. Признаки необходимости промывки: рост перепада давления на 20-30%, снижение теплопроизводительности на 10-15%.
