1. Что такое паяный теплообменник

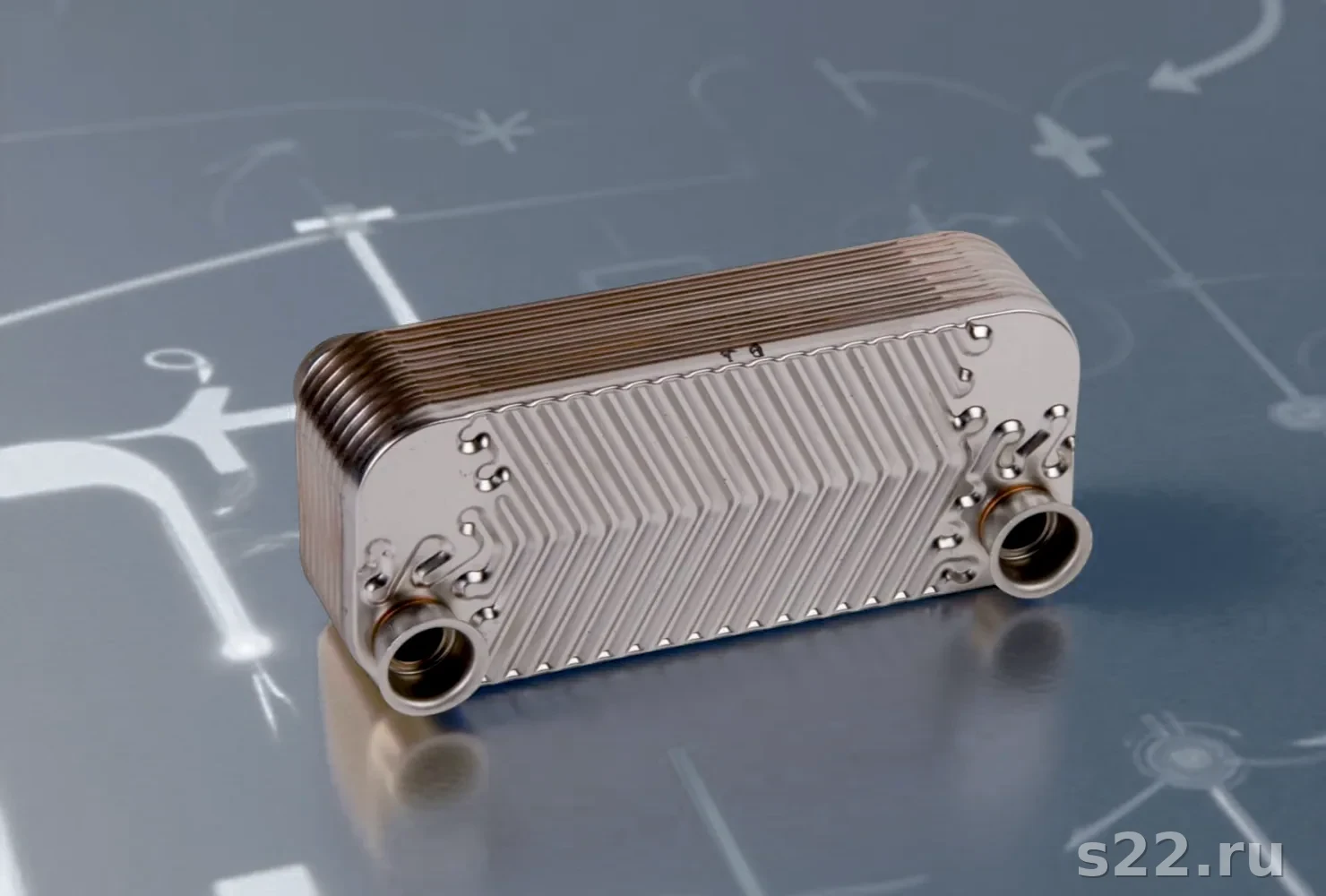

Паяный теплообменник — один из трёх основных типов пластинчатых теплообменников наряду с разборными и полусварными. По объёму производства паяные ПТО занимают второе место после разборных — их доля на рынке постоянно растёт благодаря компактности и конкурентной цене.
Аппарат работает следующим образом: два теплоносителя движутся в соседних каналах между пластинами в противоположных направлениях (противоток). Тепло передаётся через металлические пластины толщиной 0.4-0.6 мм. Гофрированный профиль создаёт турбулентность потока, значительно повышая коэффициент теплопередачи. Подберём паяный теплообменник по вашим параметрам бесплатно.
2. Виды паяных теплообменников: CBE и NBE
Основная классификация паяных пластинчатых теплообменников — по материалу пайки:
| Параметр | CBE (медная пайка) | NBE (никелевая пайка) |
|---|---|---|
| Расшифровка | Copper Brazed Exchanger | Nickel Brazed Exchanger |
| Материал пайки | Cu 99.9% | Ni или Ni-сплав |
| Температура пайки | 1083-1100°C | 1000-1100°C |
| Рабочая температура | до +200°C | до +300°C |
| Рабочее давление | до 30 бар | до 35 бар |
| Совместимость с NH3 | Нет | Да |
| Пищевые среды | Ограниченно | Да |
| Доля рынка | ~85% | ~15% |
| Относительная цена | Базовая | +40-70% |
Медно-паяные теплообменники (CBE) — стандарт для большинства систем: ГВС, отопление, тепловые насосы, промышленное охлаждение. Никель-паяные выбирают для аммиачных холодильных систем, пищевой промышленности и при температурах выше 200°C.
3. Конструкция и принцип работы паяного теплообменника
Паяный теплообменник внешне выглядит как компактный прямоугольный блок из нержавеющей стали с 2-4 патрубками (реже 6-8 для многоходовых схем). Внутри — пакет из N пластин, формирующих (N-1) каналов, которые чередуются между контурами A и B.
Структура контуров в 10-пластинном аппарате: канал 1 (A), канал 2 (B), канал 3 (A), ..., канал 9 (A). Контуры A и B полностью гидравлически изолированы — утечка одной среды в другую возможна только при механическом повреждении пластины. Контакт сред недопустим, поэтому паяные ТО идеально подходят для разделения контуров теплоснабжения.
4. Технические характеристики паяных теплообменников
| Параметр | Малые (бытовые) | Средние (ком-ие) | Крупные (пром-ые) |
|---|---|---|---|
| Тепловая мощность | 2-50 кВт | 50-500 кВт | 500-3000+ кВт |
| Число пластин | 10-30 | 30-70 | 70-120+ |
| Расход, м³/ч | 0.1-5 | 5-50 | 50-300+ |
| Масса (сухая) | 0.5-5 кг | 5-35 кг | 35-200 кг |
| Площадь ТО | 0.05-0.5 м² | 0.5-5 м² | 5-50+ м² |
| Применение | Квартира, дача ТН | ИТП здания, чиллер | ЦТП, производство |
Коэффициент теплопередачи паяного теплообменника (вода-вода) составляет 3000-7000 Вт/(м²·К) в зависимости от числа рейнольдса (скорости потока), угла шеврона и вязкости жидкости. Для сравнения: у кожухотрубных аппаратов — 1000-3000 Вт/(м²·К), что объясняет в 3-5 раз большую компактность паяных при той же мощности. Подробнее — расчёт теплообменника.
5. Применение паяных теплообменников
Схема: Сетевая вода 80-130°C → паяный ТО → холодная вода 12°C → горячая вода 60°C для потребителей.
Преимущество паяного ТО: Размер 200×120×60 мм при мощности 50-80 кВт. Аналогичный разборный ПТО — 400×300×200 мм.
Типовая модель: 40 пластин AISI 316L/медь, Q=80 кВт, P=25 бар, T до 150°C.
Схема: Конденсатор: R410A конденсируется при 55-65°C, отдавая тепло воде системы отопления 45-55°C.
Преимущество: Для настенного теплового насоса критичен компактный размер конденсатора. CBE при тепловой мощности 10 кВт — 240×100×60 мм.
Давление: R410A при 60°C — около 24-26 бар. Стандартный CBE с пределом 30 бар обеспечивает необходимый запас.
Другие применения: промышленные маслостанции (охлаждение масла водой), солнечные коллекторы, системы охлаждения серверных комнат (chilled water), бассейны (нагрев воды бассейна через ТО), пивоварни — никель-паяные для охлаждения сусла. Полный список применений смотрите в каталоге паяных теплообменников.
6. Паяный vs разборный vs кожухотрубный теплообменник
| Критерий | Паяный ПТО | Разборный ПТО | Кожухотрубный |
|---|---|---|---|
| Компактность | Очень высокая | Средняя | Низкая |
| Макс. давление | 30-35 бар | 10-25 бар | До 100+ бар |
| Обслуживание прокладок | Не требуется | Раз в 5-7 лет | Не требуется |
| Ремонтопригодность | Не ремонтируется | Полная | Можно заменить трубы |
| Коэф. теплопередачи | 3000-7000 | 3000-6000 | 1000-3000 Вт/(м²К) |
| Загрязнённые среды | Нет | Ограниченно | Хорошо |
| Стоимость (малая мощность) | Ниже | Средняя | Выше |
Выбор типа теплообменника зависит от задачи. Подробное сравнение паяных и разборных — в статье сравнение паяных и разборных теплообменников. О классификации — классификация пластинчатых теплообменников.
7. Как подобрать паяный теплообменник
Подбор паяного теплообменника — инженерная задача. Отправьте параметры инженеру для бесплатного расчёта. Самостоятельный подбор — по следующей методике.
Шаг 1. Определите тепловую мощность: Q = G × Cp × ΔT (кВт). G — массовый расход (кг/с), Cp = 4.19 кДж/(кг·К) для воды, ΔT — разность температур входа/выхода (°C).
Шаг 2. Определите логарифмический напор: LMTD = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2), где ΔT1 и ΔT2 — разности температур на обоих концах аппарата. Чем больше LMTD, тем меньше требуемая площадь.
Шаг 3. Рассчитайте площадь теплообмена: F = Q / (k × LMTD), где k = 3000-6000 Вт/(м²·К) для воды-воды в зависимости от скоростей потоков.
Шаг 4. Выберите типоразмер и число пластин по каталогу производителя. Проверьте падение давления в каждом контуре — должно быть в пределах допустимого. Методика расчёта — расчёт пластинчатого теплообменника.
8. Цены на паяные теплообменники в 2025-2026 году
| Мощность | Российские варианты | Импортные (Alfa Laval/SWEP) | Типовая модель |
|---|---|---|---|
| 10-30 кВт (ТН, квартира) | 5 000 - 15 000 руб. | 15 000 - 40 000 руб. | АСТЕРА, CB14-20 |
| 50-100 кВт (малый ИТП) | 20 000 - 50 000 руб. | 50 000 - 120 000 руб. | КС, CB26-40, B25 |
| 100-300 кВт (ИТП здания) | 45 000 - 120 000 руб. | 120 000 - 300 000 руб. | АСТЕРА-120, CB52-60 |
| 300-1000 кВт (ЦТП) | 100 000 - 350 000 руб. | 300 000 - 1 000 000 руб. | CB110, B120, АСТЕРА-400 |
Точную цену определяет инженерный расчёт с учётом конкретных параметров системы. Цены на теплообменники зависят от числа пластин, давления, материала пайки и производителя. Российские аналоги дешевле импортных в 1.5-3 раза при сопоставимом качестве. Подать заявку — через форму ниже.
9. Эксплуатация и техническое обслуживание
Паяный теплообменник не требует обслуживания прокладок, но нуждается в периодической химической очистке (CIP) и контроле параметров теплоносителя.
Плановая CIP-промывка: Периодичность — раз в 1-3 года в зависимости от жёсткости воды. Реагенты для CBE: ортофосфорная кислота 3-5%, лимонная кислота 5-10%, специализированные комплексообразователи. Запрещены: соляная кислота, щёлочи, хлорсодержащие реагенты. Для NBE — более широкий перечень допустимых реагентов. Методика промывки — подробная статья.
10. Типичные ошибки и неисправности паяных теплообменников
| Неисправность | Причина | Решение |
|---|---|---|
| Течь (смешение контуров) | Повреждение пластины, разрушение пайки | Замена аппарата |
| Падение производительности | Накипь, биозагрязнение | CIP-промывка |
| Рост перепада давления | Загрязнение каналов | CIP-промывка, ревизия фильтра |
| Коррозия (видимые протечки) | Хлориды >100 ppm, низкий pH | Водоподготовка, замена |
| Отказ при запуске | Гидроудар | Установка гасителя, плавный пуск |
Важно: паяный теплообменник при разрыве пластины не ремонтируется — только замена. Поэтому правильная эксплуатация и профилактика критически важны. Почему течёт теплообменник — подробно о причинах и диагностике.
11. Таблица выбора типа теплообменника
| Задача/условие | Рекомендуемый тип | Причина |
|---|---|---|
| ГВС/отопление, Q < 500 кВт, чистая вода | Паяный CBE | Компактность, цена, давление |
| Тепловой насос (фреон R410A/R32) | Паяный CBE | Давление до 30 бар, компактность |
| Аммиачная холодильная установка | Паяный NBE | Медь несовместима с NH3 |
| Пищевое производство (прямой контакт) | Паяный NBE | Медь не допускается в пищевых средах |
| Производство Q > 2000 кВт | Разборный ПТО | Гибкость, обслуживаемость |
| Загрязнённые среды, суспензии | Кожухотрубный | Широкие каналы, механическая чистка |
| Давление > 35 бар | Кожухотрубный | Паяные ТО — предел 35 бар |
| Бассейн 50-300 м³ | Паяный CBE | Компактность, достаточные параметры |
