1. Что такое пластинчатый теплообменник с медной пайкой (CBE)
Пластинчатый теплообменник с медной пайкой (copper brazed plate heat exchanger, CBE, CBHE) — наиболее распространённый тип неразборных паяных теплообменников. Медная пайка применяется в 85-90% всех производимых паяных ПТО — благодаря оптимальному балансу цены и технических характеристик.
Аппарат выглядит как компактный металлический «кирпич» с 2-4 присоединительными патрубками. Внутри — пакет гофрированных пластин из нержавеющей стали 316L, спаянных медью по всему периметру и в точках касания гофров. Каталог паяных теплообменников S22 включает более 200 типоразмеров.
Конструкция делает CBE исключительно компактными: удельная площадь теплообмена — до 200 м²/м³, что в 5-10 раз превышает показатели кожухотрубных аппаратов. Подберём CBE по вашим параметрам — инженерный расчёт за 30-60 минут.
2. Конструкция пластинчатого теплообменника с медной пайкой
Конструкция CBE теплообменника включает следующие элементы:
- Пластины AISI 316L — нержавеющая сталь 316L (с молибденом) толщиной 0.4-0.6 мм. Гофрированный профиль «ёлочкой» (шеврон). Типовые размеры пластин: 50×100 мм (малые) до 300×1200 мм (крупные промышленные).
- Медный припой — тонкий слой меди Cu 99.9% на поверхности пластин. При пайке расплавляется и заполняет все зазоры (0.05-0.1 мм) капиллярными силами.
- Торцевые плиты — утолщённые пластины нержавейки на обоих торцах пакета, несущие присоединительные патрубки (резьба G3/4 — G2 или фланцы PN16-PN40).
- Каналы контуров — два независимых контура A и B. Каналы A проходят через чётные межпластинные зазоры, B — через нечётные. Контуры полностью гидравлически изолированы.
3. Процесс вакуумной пайки медью
Производство CBE теплообменника включает несколько ключевых этапов:
- Штамповка пластин — из рулона нержавейки AISI 316L штампуют пластины с гофрированным профилем заданного угла шеврона.
- Нанесение припоя — медный порошок или фольга наносятся на поверхность пластин.
- Сборка пакета — пластины укладываются в точном порядке с чередованием горячего и холодного контуров.
- Пайка в вакуумной печи — пакет нагревается до 1083-1100°C в вакууме (давление 10⁻⁴ мбар). Медь плавится и заполняет все зазоры. Вакуум предотвращает окисление меди и стали.
- Контролируемое охлаждение — медленное охлаждение для снятия термических напряжений.
- Испытание давлением — каждый аппарат проходит гидравлические испытания давлением 1.5 x Pmax.
4. Технические характеристики CBE теплообменников
| Параметр | Типовые значения | Предельные значения |
|---|---|---|
| Рабочее давление | 16-25 бар | до 30 бар |
| Рабочая температура | -40...+175°C | -196...+200°C |
| Коэф. теплопередачи (вода-вода) | 4000-6000 Вт/(м²·К) | до 7000 Вт/(м²·К) |
| Удельная поверхность | 100-150 м²/м³ | до 200 м²/м³ |
| Число пластин | 10-80 | 2-120+ |
| Площадь поверхности | 0.06-2 м² (1 пластина) | 0.002-5+ м² |
| Минимальный расход | 0.05 м³/ч | — |
| Тепловая мощность | 5-500 кВт | 1-3000+ кВт |
Коэффициент теплопередачи медно-паяных теплообменников при работе вода-вода — один из лучших среди всех типов теплообменного оборудования. Для сравнения: у кожухотрубных — 1000-3000 Вт/(м²·К), у пластинчатых разборных — 3000-6000 Вт/(м²·К), у CBE — 4000-7000 Вт/(м²·К). Подробнее о расчёте — на странице расчёт пластинчатого теплообменника.
5. Совместимость сред: что можно и что нельзя
| Рабочая среда | Совместимость | Ограничения |
|---|---|---|
| Вода (рН 7-9) | Да | Жёсткость <8 мг-экв/л, хлориды <100 ppm |
| Этилен- / пропиленгликоль | Да | Концентрация 30-60%, ингибированный |
| Фреоны R134a, R410A, R32, R407C | Да | Без содержания влаги и кислот |
| Масла минеральные/синтетические | Да | Без сернистых соединений выше 50 ppm |
| Аммиак (NH3) | Нет | Коррозия меди — применять NBE |
| Морская вода | Нет | Хлориды разрушают сталь и медь |
| Соляная кислота | Нет | Агрессивна к меди при любой концентрации |
| Ацетилен | Нет | Образует взрывоопасные ацетилениды меди |
| Пиво, молоко, соки | Ограниченно | Только никель-паяные для пищевого контакта |
6. Применение CBE в системах теплоснабжения
Основные применения медно-паяных теплообменников охватывают широкий спектр систем:
Задача: Разделение тепловой сети и систем ГВС/отопления здания, нагрев питьевой воды.
Применение CBE: Ступень ГВС (нагрев холодной воды сетевой водой), ступень отопления (независимая схема). Типовая мощность: 50-500 кВт. Модели: 30-60 пластин.
Результат: Аппарат высотой 300-500 мм занимает 1/4 площади, которую требует разборный ПТО той же мощности. Срок службы 15-20 лет без обслуживания.
Задача: Передача тепла между хладагентом (R410A) и рассолом (испаритель) или водой системы отопления (конденсатор).
Применение CBE: Компактный размер критичен для настенных тепловых насосов мощностью 6-20 кВт. CBE для тепловых насосов — один из крупнейших сегментов применения.
Параметры: Давление фреона R410A до 26 бар — стандартный CBE обеспечивает необходимый запас прочности.
Другие применения: промышленное охлаждение маслостанций и компрессоров, бассейны, солнечные коллекторы (теплоноситель/горячая вода), системы охлаждения серверных. Подробнее — расчёт теплообменника для вашей задачи.
7. Медная пайка vs никелевая: когда что выбрать
| Критерий выбора | Медная пайка (CBE) | Никелевая пайка (NBE) |
|---|---|---|
| Рабочая среда — вода, гликоль, фреоны | Оптимальный выбор | Излишне дорого |
| Рабочая среда — аммиак (NH3) | Нельзя | Единственный вариант |
| Пищевые среды (прямой контакт) | Нельзя | Подходит |
| Температура свыше 200°C | Нельзя | До 300°C |
| Стоимость | Базовая | +40-70% |
| Доступность | Широкий выбор | Ограниченный выбор |
8. Как подобрать CBE теплообменник
Подбор медно-паяного теплообменника включает следующие шаги. Можно отправить параметры инженеру — расчёт бесплатно.
Исходные данные: тепловая мощность Q (кВт), температуры на входе/выходе по обоим контурам, расходы теплоносителей (м³/ч), допустимое падение давления в каждом контуре (бар), рабочая среда и её концентрация.
Формула тепловой мощности: Q = G × Cp × ΔT, где G — расход (кг/с), Cp — теплоёмкость (кДж/(кг·К)), ΔT — разность температур входа/выхода (°C). Для воды: Cp = 4.19 кДж/(кг·К).
LMTD (логарифмический средний температурный напор): LMTD = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2). Чем больше LMTD, тем меньше требуемая поверхность теплообмена. Методика расчёта пластинчатых теплообменников — подробное руководство.
9. Эксплуатация и промывка CBE теплообменников
Медно-паяные теплообменники не требуют обслуживания прокладок, однако требуют периодической CIP-промывки и контроля качества воды.
Требования к качеству воды для CBE: pH 7.0-9.0, жёсткость общая не более 8 мг-экв/л, хлориды не более 100 ppm (мг/л), содержание кислорода не более 0.1 мг/л в закрытых системах. Несоблюдение этих требований — основная причина преждевременного выхода аппаратов из строя.
Частота промывки: при жёсткости воды 4-8 мг-экв/л — раз в 2-3 года. При жёсткости >8 мг-экв/л — раз в год. Признак необходимости промывки: рост dP на 20-30% от начального. Подробнее: как почистить пластинчатый теплообменник.
10. Производители CBE теплообменников
Крупнейшие мировые производители медно-паяных теплообменников:
- Alfa Laval (Швеция) — серии CB14, CB26, CB52, CB76, CB110, CB200, CB300. Один из создателей рынка CBE. Подробнее об Alfa Laval.
- SWEP (Швеция) — серии B5, B10, B25, B55, B120. Специализация именно на паяных теплообменниках.
- Danfoss/Sondex — серия XB. Для систем отопления и тепловых насосов.
- Tranter (США) — серии GL, GX. Промышленные аппараты.
- АСТЕРА, КС (Россия) — отечественные аналоги, дешевле на 30-50%, со склада в Москве. Подробнее об АСТЕРА.
11. Decision table: когда выбрать CBE теплообменник

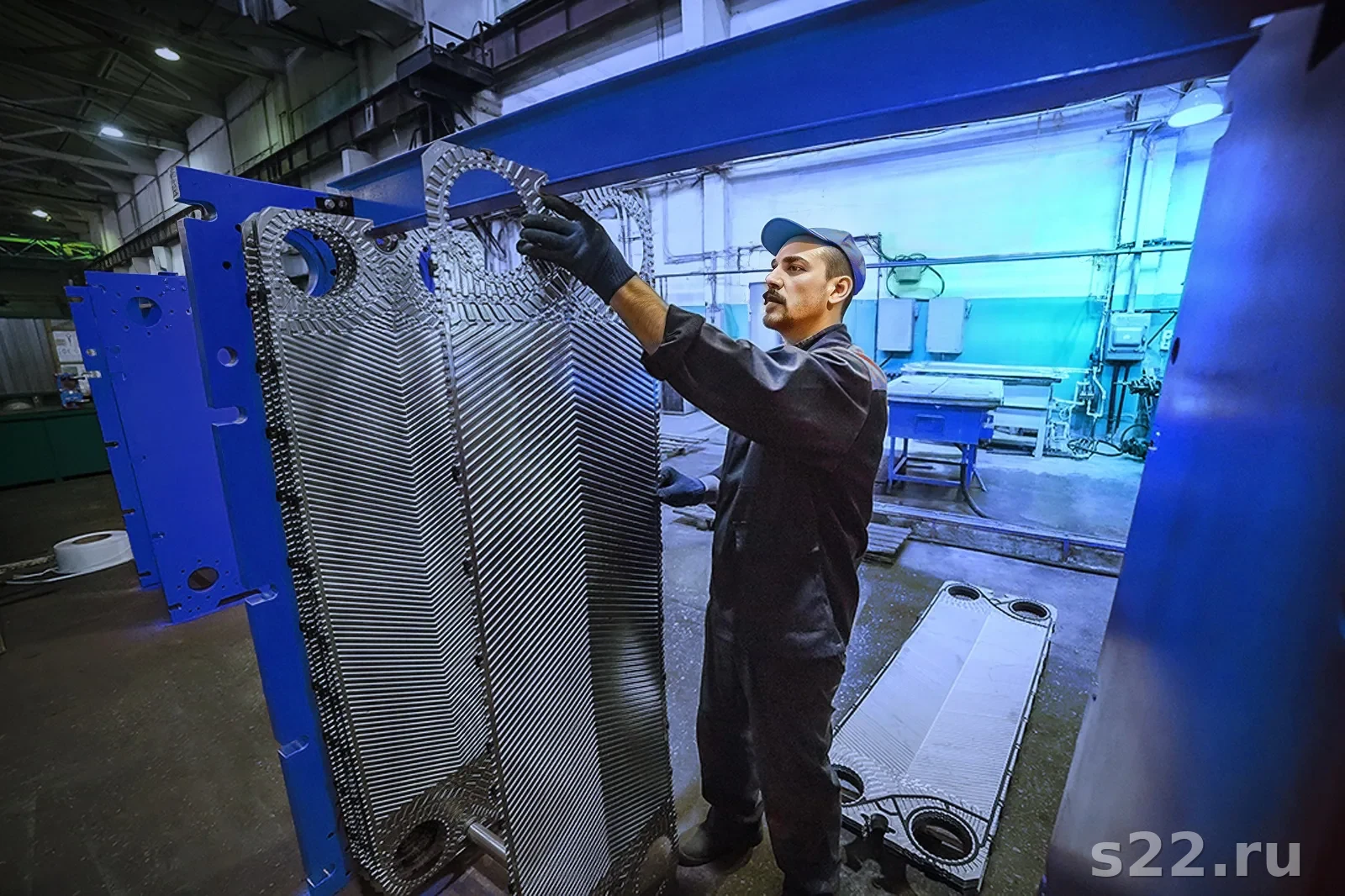

| Задача / условие | Рекомендуемый тип | Почему |
|---|---|---|
| ГВС жилого здания, 50-300 кВт | CBE | Компактность, давление до 30 бар, нет обслуживания |
| Тепловой насос, фреон R410A | CBE | Давление R410A до 26 бар — CBE в пределах нормы |
| Пищевое производство, прямой контакт | NBE | Медь не допускается в пищевых средах |
| Аммиачная холодильная установка | NBE | Аммиак разрушает медный припой |
| Система отопления >1000 кВт | Разборный ПТО | CBE сложнее обслуживать; разборный позволяет добавить пластины |
| Промышленная система, частая промывка | Разборный ПТО | Возможность ручной чистки пластин |
| Бассейн 50-200 м³, нагрев воды | CBE | Гликоль/сетевая вода в одном контуре, вода бассейна в другом |
