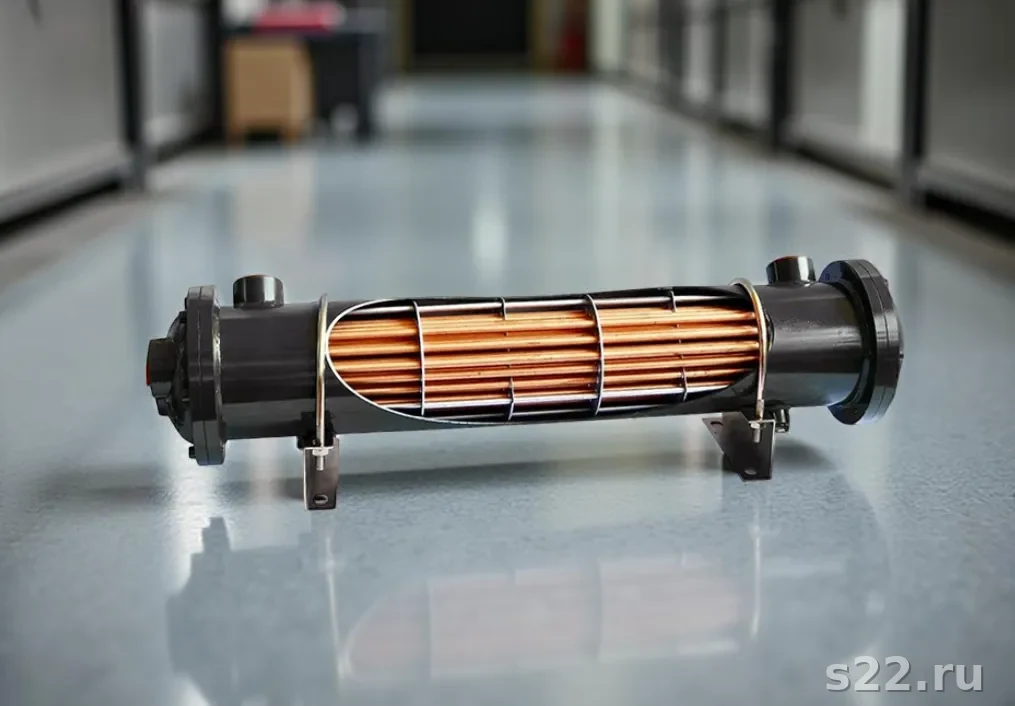

1. Что такое водоводяной КТО
Аппарат для передачи тепла между двумя потоками воды без их смешения. Горячая вода (первичный контур: сеть или котёл) движется в межтрубном или трубном пространстве, холодная (вторичный контур: ГВС, отопление) — в противоположном. Применяется в ИТП, котельных, ЦТП. Рабочее давление — до 16–25 бар, температура — до 150–200°C.
Водоводяные КТО составляют основу теплоснабжения большинства российских городов. В каждом ИТП (индивидуальном тепловом пункте) стоит один-два КТО типа вода-вода: один для нагрева ГВС, второй — для контура отопления. Конструкция кажется простой, но именно здесь концентрируется большинство потерь — из-за устаревших трубок и неправильного подбора.
Подробное описание конструкции и принципа работы — в статье «Кожухотрубный теплообменник: устройство и типы». Для знакомства с нормативной базой — «КТО по ГОСТ». Готовы к подбору — оставьте заявку.
КТО вода-вода выдерживает давления до 25 бар и температуры до 200°C, работает с загрязнёнными средами и практически не требует обслуживания 5–10 лет. Пластинчатый ТО компактнее и дешевле, но ограничен давлением 2,5 МПа и требует ежегодной разборки при плохой воде.
2. Классические типы: КНГ, КНВ, ПП, КП
По ГОСТ 15122-79 кожухотрубные теплообменники для воды выпускаются в нескольких конструктивных исполнениях. Каждое имеет своё назначение и технические ограничения.
| Тип | Расшифровка | Ориентация | Pраб, бар | Tmax, °C | Особенность |
|---|---|---|---|---|---|
| КНГ | Кожухотрубный Неразборный Горизонтальный | Горизонт. | до 16 | до 150 | Стандарт для ИТП; простая конструкция |
| КНВ | Кожухотрубный Неразборный Вертикальный | Вертикал. | до 16 | до 150 | Малые помещения, экономия площади |
| ПП | С Плавающей головкой | Горизонт. | до 25 | до 200 | Разборный пучок, очистка без демонтажа |
| КП | С компенсатором на кожухе | Горизонт. | до 16 | до 200 | Большой перепад температур (>50°C) |
| ТН | Теплообменник Неразборный (TEMA) | Горизонт./Верт. | до 40 | до 300 | Нефтехимия, высокое давление |
Для типовых задач ИТП — нагрев ГВС и отопительного контура — достаточно типа КНГ. Если теплоноситель загрязнён (техническая вода, антифриз с примесями), рекомендуется ПП с возможностью механической очистки. При больших перепадах температур (котельная, пар-вода) — КП с компенсатором.
Задача: замена двух устаревших КТО типа КНГ Ду325 на современные аппараты с сохранением габаритов. Мощность ГВС — 400 кВт, отопление — 600 кВт.
Решение: КТО серии KST с рифлёными трубками. Площадь поверхности сокращена с 22 м² до 14 м² при той же мощности.
Результат: экономия 35% площади поверхности, срок службы 20+ лет, 316L трубки.
3. Новые конструктивные решения
С 2010-х годов ведущие производители — Alfa Laval, Kelvion, KST и другие — активно внедряют новые конструктивные решения для КТО типа вода-вода. Цель одна: повысить коэффициент теплопередачи K при снижении гидравлического сопротивления.
Рифлёные и гофрированные трубки
Трубка с поперечными или спиральными насечками на внешней и/или внутренней поверхности. Турбулизирует поток, разрушает пограничный слой, увеличивает фактическую поверхность теплообмена. Коэффициент теплопередачи для воды-воды: 1200–2000 Вт/м²·°C против 600–900 у гладких трубок.
Рифлёные трубки дают прирост K в 1,5–2 раза. Это позволяет при той же тепловой мощности уменьшить площадь поверхности на 30–40%, или при той же площади — обслуживать больший объект. Особенно эффективны при Re > 5000 (турбулентный режим), типичном для ИТП.
Спиральные (helix) перегородки
Классический КТО использует сегментные перегородки — пластины с вырезом в форме сегмента, направляющие поток зигзагом. Это создаёт мёртвые зоны, застойные зоны загрязнения и высокое гидросопротивление.
Спиральные перегородки (helix baffles) направляют межтрубный поток по спирали вдоль оси аппарата. Эффект:
- Снижение гидравлического сопротивления на 20–30%
- Устранение застойных зон → меньше биообрастания и отложений
- Более равномерное распределение температур
- Вибрационная нагрузка на трубки снижается в 1,5–2 раза
Alfa Laval SH-серия, Kelvion GBH, KST-Helix. Стандартно доступны в типоразмерах Ду150–600 мм. Особенно актуальны при больших расходах в межтрубном пространстве (Q > 100 м³/ч) и при работе с жёсткой водой.
Многоходовые схемы
Увеличение числа ходов по трубному пространству (2, 4, 6 ходов) позволяет добиться истинно противоточной схемы теплообмена и максимального использования температурного напора. Применяется при малых расходах и высоких требованиях к нагреву.
Компактные серии для ИТП
Новые серии КТО для ИТП (например, Alfa Laval AlfaQ, Kelvion NH) имеют уменьшенный диаметр кожуха (Ду150–250 мм) и увеличенную длину трубок (до 4–6 м). Занимают вдвое меньше места по сравнению с классическими аппаратами той же мощности.
4. Современные материалы для воды
Выбор материала — ключевое решение при заказе КТО вода-вода. Ошибка здесь стоит дорого: преждевременная коррозия, течь, нарушение санитарных норм для ГВС. Подробнее о требованиях ГОСТ — в статье «КТО по ГОСТ: требования и обозначения».
Нержавеющая аустенитная сталь с молибденом (2–3%). Молибден значительно повышает стойкость к хлоридной коррозии и питтингу. Стандарт для ГВС, бассейнов, прибрежных объектов. Температура применения до 300°C, стойкость к хлоридам до 200–500 мг/л (в зависимости от концентрации и температуры).
| Материал трубок | Аналог AISI | Среда | Хлориды | Tmax | Относит. цена |
|---|---|---|---|---|---|
| Ст20 | — | Техническая вода (не ГВС) | до 50 мг/л | 425°C | ×1,0 |
| 08Х18Н10Т | AISI 321 | ГВС, отопление | до 100 мг/л | 300°C | ×2,5 |
| 10Х17Н13М2Т | AISI 316L | ГВС, бассейны, побережье | до 200–500 мг/л | 300°C | ×3,2 |
| Дуплекс 2205 | S31803 | Агрессивные воды, морская | до 2000 мг/л | 250°C | ×4,5 |
| Титан ВТ1-0 | Gr.1/Gr.2 | Морская вода, хлориды | без ограничений | 315°C | ×8,0 |
По СП 41-101 и санитарным нормам, трубки КТО, контактирующие с питьевой горячей водой (ГВС), должны быть из нержавеющей стали или другого допущенного материала. Использование Ст20 для трубного пространства ГВС — нарушение. Минимум — 08Х18Н10Т (AISI 321).
5. Повышение эффективности: от K=800 до K=2000
Коэффициент теплопередачи K — главный показатель эффективности КТО. Чем выше K, тем меньше площадь поверхности нужна для передачи той же мощности.
Классический КТО, гладкие трубки
K = 600–900 Вт/м²·°C. Гладкие трубки, сегментные перегородки. Стандарт 1970–2000 годов.
КТО с рифлёными трубками
K = 1200–1600 Вт/м²·°C. Рифление увеличивает турбулентность и поверхность. Прирост +60–80%.
КТО со спиральными перегородками
K = 1400–1800 Вт/м²·°C. Спираль + рифление. Снижение гидросопр. на 20–30%.
Новейшие серии (helix + low-fin)
K = 1600–2000 Вт/м²·°C. Сочетание всех технологий. Alfa Laval AlfaQ, Kelvion GBH Helix.
Задача: подбор КТО для нагрева ГВС 300 кВт. Перв. контур: 90/70°C, вторичный: 5/55°C. ΔT_лм = 22,4°C.
Классический КТО (K=800): F = 300 000 / (800 × 22,4) = 16,7 м², типоразмер Ду325×3000.
Современный КТО с рифлёными трубками (K=1500): F = 300 000 / (1500 × 22,4) = 8,9 м², типоразмер Ду219×3000.
Экономия: площадь меньше на 46%, диаметр кожуха — Ду219 вместо Ду325, цена сопоставима.
6. Расчёт по LMTD: формула и пример
LMTD (ΔT_лм) — средняя движущая сила теплопередачи, учитывающая изменение температур обоих контуров вдоль аппарата. Используется для расчёта площади поверхности теплообмена. Для противотока LMTD всегда больше, чем для прямотока — ещё одна причина использовать противоточную схему.
Пример расчёта
Задача: нагрев ГВС 500 кВт. Первичный контур (тепловая сеть): T₁вх = 90°C, T₁вых = 65°C. Вторичный (ГВС): T₂вх = 5°C, T₂вых = 60°C. Противоток. Материал трубок — 316L. Новый КТО с рифлёными трубками, K = 1200 Вт/м²·°C.
- ΔT₁ = 90 − 60 = 30°C (горячий конец: горячий вход − холодный выход)
- ΔT₂ = 65 − 5 = 60°C (холодный конец: горячий выход − холодный вход)
- ΔT_лм = (60 − 30) / ln(60/30) = 30 / 0,693 = 43,3°C
- F = 500 000 / (1200 × 43,3) = 9,6 м²
При многоходовой схеме или смешанном токе реальный ΔT_ср = F_t × ΔT_лм, где F_t = 0,8–0,95. Для противотока в одноходовом КТО F_t = 1,0. Уточняйте схему при заказе расчёта у инженера.
Используйте наш онлайн-калькулятор расчёта теплообменника или воспользуйтесь упрощённым калькулятором ниже.
7. Применение в ИТП, котельных, ЦТП
КТО вода-вода охватывает три основных сегмента теплоснабжения в России:
- ИТП (Индивидуальный тепловой пункт) — на каждый жилой дом или офисное здание. Мощность 100 кВт–5 МВт. КТО типа КНГ Ду100–400 мм из 316L для ГВС и Ст20/09Г2С для отопления.
- ЦТП (Центральный тепловой пункт) — на микрорайон, 5–50 МВт. КТО Ду400–800 мм, часто 2–4 аппарата параллельно, тип ПП (разборные).
- Котельная — собственный источник тепла предприятия или жилого квартала. КТО для разделения контуров котёл/система. Часто тип КП (с компенсатором) при перепаде температур котлового контура.
- Промышленные объекты — охлаждение технологического оборудования, нагрев в технологических процессах. Любые типы, часто Ti или дуплекс.
В крупных ЦТП рекомендуется устанавливать 2–3 аппарата параллельно с задвижками. При выходе одного из строя остальные обеспечивают 60–70% нагрузки. Это стандартная практика для объектов теплоснабжения с коэффициентом надёжности N=2.
8. Как выбрать тип КТО: таблица решений
Следующая таблица поможет быстро определить подходящий тип и материал для вашей задачи:
| Задача / Условия | Рекомендуемый тип | Материал трубок | Примечание |
|---|---|---|---|
| ГВС в ИТП, до 1 МВт, чистая вода | КНГ с рифлёными трубками | 316L (обязательно) | Компактный, до 15 лет без замены |
| Отопительный контур ИТП, до 2 МВт | КНГ гладкие трубки | Ст20 или 304 | Экономичный вариант при чистой воде |
| ЦТП, загрязнённый теплоноситель | ПП (плавающая головка) | 304 или 316L | Механическая очистка пучка 1 раз в 3 года |
| Котельная, ΔT > 50°C | КП (компенсатор на кожухе) | Ст20 или 09Г2С | Термокомпенсация обязательна |
| Бассейн, морская вода, хлориды >200 мг/л | КНГ или ПП | Титан ВТ1-0 | Только Ti или дуплекс 2205 |
| Промышленность, высокое давление (>16 бар) | ТН по TEMA (тип BEM/AEM) | По среде | Давление до 40 бар, расчёт по ASME |
Если задача нестандартная — опишите её инженеру S22: расчёт и подбор бесплатно за 2 часа.
9. Эксплуатация и промывка
Водоводяные КТО требуют минимального обслуживания — это одно из их преимуществ. Однако периодическая промывка продлевает срок службы и поддерживает эффективность теплопередачи.
Признаки загрязнения КТО
- Рост гидравлического сопротивления на 20–30% от паспортного
- Недогрев вторичного контура при тех же расходах
- Разница температур на выходе не достигает расчётной
- Снижение коэффициента теплопередачи (по данным KPI-мониторинга ИТП)
Методы промывки
- Гидродинамическая (химическая) промывка — закачка раствора лимонной кислоты (3–5%) или специализированного реагента без разборки. Эффективна при карбонатных отложениях. Периодичность: раз в 3–5 лет.
- Механическая очистка — только для типа ПП (плавающая головка): извлечение пучка и механическое удаление отложений. Периодичность при загрязнённой воде: 1–2 года.
- Гидроструйная очистка — водой под давлением 700–1400 бар через трубки. Без химии.
Соляная кислота (HCl) и хлорсодержащие реагенты разрушают углеродистую сталь. Для КТО из Ст20 применяйте только лимонную кислоту (pH не ниже 3,5) или специальные нейтральные промывочные составы. Для 316L допустимы ортофосфорная и лимонная кислоты.
О конструктивных требованиях к обслуживанию — в стандарте ГОСТ 15122-79 и типовых инструкциях производителя.
10. Как заказать: ТЗ и сроки
Для подбора и заказа КТО вода-вода нам нужно техническое задание. Минимально необходимые данные:
Тепловая мощность
Q в кВт или МВт. Если неизвестно — укажите площадь здания или число квартир.
Температуры
Вход/выход первичного контура (°C) и вход/выход вторичного контура (°C).
Расходы и давление
Расход (м³/ч) и рабочее давление (бар) для каждого контура.
Тип воды
Питьевая (ГВС), техническая, умягчённая, с антифризом. Содержание хлоридов (мг/л).
Сроки: стандартные КТО из наличия материалов — от 3–4 недель. С нержавеющими трубками — 4–6 недель. Нестандартные размеры или Ti — 6–10 недель.
