1. Зачем нужно регулярное обслуживание

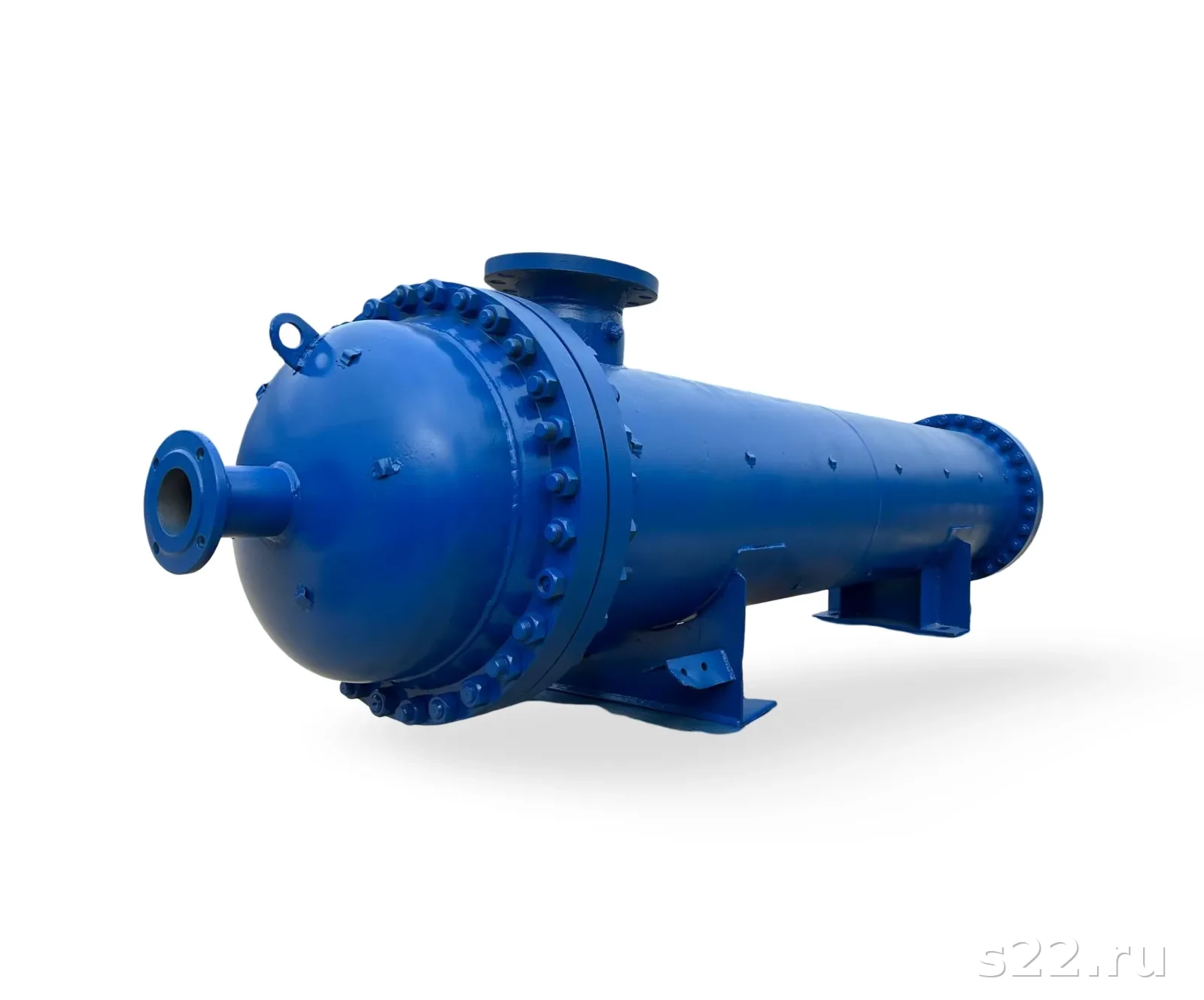

Обслуживание кожухотрубных конденсаторов -- это комплекс работ по очистке теплообменных поверхностей, проверке герметичности и восстановлению проектных параметров теплопередачи. Без регулярного обслуживания конденсатор теряет 10-30% мощности за 1-2 сезона, а в запущенных случаях выходит из строя с утечкой хладагента.
Плановые и внеплановые работы по поддержанию теплообменного аппарата в рабочем состоянии: очистка от отложений (накипь, биоплёнка, коррозионные продукты), проверка герметичности (опрессовка), дефектоскопия трубного пучка, замена уплотнений. Цель -- обеспечить проектный коэффициент теплопередачи и предотвратить аварийные остановки.
Последствия отсутствия обслуживания нарастают нелинейно. Первые 0,3 мм отложений снижают теплопередачу на 8-10%, следующие 0,3 мм -- ещё на 12-15%, а при слое 1 мм и более аппарат работает на 70-80% от номинала. Одновременно растёт давление конденсации: каждый градус роста температуры конденсации увеличивает потребление электроэнергии компрессором на 2-4%. На практике это означает, что кожухотрубный конденсатор мощностью 500 кВт при слое накипи 1 мм перерасходует 60 000-120 000 рублей электроэнергии в год.
Стоимость одной CIP-промывки конденсатора (25 000-80 000 руб.) окупается за 1-3 месяца за счёт экономии электроэнергии. Обслуживание -- это не расход, а инвестиция с возвратом 300-500%.
2. Признаки загрязнения конденсатора
Своевременная диагностика загрязнения позволяет спланировать чистку до критического падения мощности. Три ключевых индикатора, которые нужно отслеживать непрерывно:
Рост перепада давления
Перепад давления на водяной стороне конденсатора -- самый чувствительный индикатор. Увеличение на 15-20% от номинала сигнализирует о начале обрастания. Рост на 50% и более -- критическое загрязнение, требующее немедленной остановки. Контролируйте перепад еженедельно и фиксируйте в журнале.
Падение мощности и рост температуры конденсации
При неизменной тепловой нагрузке и расходе воды температура конденсации растёт -- это прямое следствие ухудшения теплопередачи. Рост на 2-3 градуса -- повод планировать промывку. Рост на 5+ градусов -- аварийная ситуация. Сравнивайте с проектными значениями из теплового расчёта.
| Параметр | Норма | Внимание | Критично |
|---|---|---|---|
| Рост перепада давления воды | 0-10% | 15-30% | более 50% |
| Рост температуры конденсации | 0-1 градус | 2-4 градуса | более 5 градусов |
| Снижение мощности | 0-5% | 10-20% | более 25% |
| Толщина отложений | 0-0.2 мм | 0.3-0.7 мм | более 1 мм |
Термическое сопротивление слоя отложений, м2*К/Вт. Типовые значения: чистый аппарат -- 0, умеренные отложения -- 0.0002-0.0004, сильное загрязнение -- более 0.0006. Закладывается при расчёте конденсатора как запас площади теплообмена.
Не ждите явных симптомов. К моменту, когда оператор замечает рост температуры конденсации "на глаз", теплопередача уже снижена на 15-20%. Внедрите автоматический мониторинг с порогами оповещения.
3. Химическая промывка (CIP)
CIP-промывка конденсатора (Clean-In-Place) -- наиболее распространённый метод обслуживания кожухотрубных конденсаторов. Промывочный раствор прокачивается через трубки по замкнутому контуру, растворяя отложения без демонтажа трубных решёток и крышек.
Диагностика
Измерение перепада давления, забор пробы отложений. Определение типа загрязнения: карбонатная накипь, биоплёнка, оксиды, смешанный тип.
Подготовка
Остановка конденсатора, слив рабочей среды. Подключение промывочной станции: насос, ёмкость, шланги, арматура. Приготовление раствора.
Щелочная промывка
NaOH 2-3% при 50-60 градусах, 1-2 часа. Удаление органики, биоплёнки, масляных загрязнений. Дренаж и промывка водой.
Кислотная промывка
HCl 3-5% или лимонная кислота 3-5% с ингибитором 0.3-0.5%. Температура 40-50 градусов, 2-4 часа. Растворение накипи.
Нейтрализация
Слив кислоты, промывка водой, прокачка раствора Na2CO3 1-2% до pH 7.0. Финальная промывка чистой водой.
Опрессовка
Гидроиспытание при 1.25 Рраб, выдержка 15-30 минут. Проверка герметичности трубок и развальцовок.
Ввод в работу
Подключение трубопроводов, заполнение системы, пуск. Контроль параметров 2-4 часа после запуска.
Всегда начинайте с щелочной промывки, даже если основное загрязнение -- накипь. Биоплёнка и органика экранируют накипь от кислоты, снижая эффективность на 30-50%. Щёлочь за 1-2 часа удаляет органический слой и открывает доступ кислоте к минеральным отложениям.
4. Механическая чистка
Механическая чистка конденсатора применяется при твёрдых отложениях (сульфатная накипь, коррозионные наросты), когда CIP-промывка неэффективна, а также для визуальной инспекции и дефектоскопии трубного пучка. Требует вскрытия крышек аппарата.
Чистка ёршиками
Нейлоновые или металлические ёршики прогоняются через каждую трубку вручную или с помощью пневмопистолета. Эффективно при мягких отложениях (биоплёнка, рыхлая накипь). Производительность: 50-100 трубок в час. Для конденсатора с 200-400 трубками -- 2-8 часов работы.
Гидроструйная чистка
Вода под давлением 150-500 бар подаётся через специальную форсунку, которая движется внутри трубки. Удаляет даже твёрдую накипь и коррозионные отложения. Давление подбирают по материалу трубок: для меди и CuNi -- не более 250 бар, для нержавейки -- до 500 бар, для титана -- до 700 бар.
Ультразвуковая чистка
Погружение трубного пучка (после извлечения) в ванну с ультразвуковым генератором. Частота 20-40 кГц создаёт кавитацию, разрушающую отложения. Метод эффективен для сложной геометрии, но требует демонтажа пучка и специализированного оборудования.
Метод удаления отложений струёй воды под высоким давлением (150-1500 бар). Не использует химических реагентов, экологически безопасен. Для кожухотрубных конденсаторов применяют давление 150-500 бар с расходом 15-30 л/мин. Удаляет все типы отложений, включая твёрдую сульфатную накипь.
5. Выбор метода: CIP vs механика vs комбинированная
Выбор метода чистки зависит от типа отложений, материала трубок, доступности аппарата и бюджета. В большинстве случаев оптимальна комбинированная стратегия: регулярная CIP-промывка с периодической механической ревизией.
| Критерий | CIP (химическая) | Механическая | Комбинированная |
|---|---|---|---|
| Карбонатная накипь | Отлично (95%) | Хорошо (80%) | Отлично (98%) |
| Сульфатная накипь | Слабо (40%) | Отлично (90%) | Отлично (95%) |
| Биоплёнка | Отлично (90%) | Хорошо (85%) | Отлично (95%) |
| Время остановки | 4-8 часов | 8-24 часа | 12-32 часа |
| Стоимость | 25-80 тыс. руб. | 40-150 тыс. руб. | 60-200 тыс. руб. |
| Визуальная инспекция | Нет | Да | Да |
| Дефектоскопия | Нет | Возможна | Возможна |
Стратегия "2+1": две CIP-промывки в год (перед летним и зимним сезоном) плюс одна механическая ревизия раз в 2 года. Это покрывает 90% потребностей типового конденсатора в системе с контролем качества воды.
6. Реагенты для промывки
Подбор реагента определяется типом отложений и материалом трубок. Универсального реагента не существует: что эффективно против карбонатной накипи, бесполезно против силикатных отложений, а что хорошо для нержавейки, может разрушить медные сплавы.
Кислотные реагенты
- Соляная кислота (HCl) 3-5% -- самый эффективный реагент против CaCO3. Быстрая реакция (1-2 часа). Обязателен ингибитор (уротропин 0.3-0.5%). Нельзя для меди и CuNi
- Лимонная кислота 3-5% -- мягче HCl, безопасна для нержавейки и титана. Растворяет карбонатную накипь и оксиды железа. Время контакта 3-6 часов
- Сульфаминовая кислота 5-10% -- хороший компромисс: эффективнее лимонной, мягче соляной. Менее агрессивна к оборудованию. Совместима с большинством материалов
Щелочные реагенты
- NaOH (каустик) 2-3% -- удаление органики, масел, биоплёнки. Предварительный этап перед кислотной промывкой
- Na2CO3 (сода) 1-2% -- нейтрализация после кислотной промывки, создание пассивирующей плёнки
Ингибиторы коррозии
- Уротропин (гексаметилентетрамин) -- классический ингибитор для HCl, 3-5 г/л. Снижает скорость коррозии стали в 10-20 раз
- Катапин, ПБ-5 -- специализированные ингибиторы для промышленных промывок. Эффективнее уротропина на 30-50%
Никогда не используйте соляную кислоту для промывки медных и CuNi трубок -- HCl растворяет медь с образованием токсичных хлоридов. Для меди и медных сплавов применяйте лимонную или сульфаминовую кислоту.
Нужна промывка конденсатора?
Инженер подберёт реагент под ваш тип отложений и материал трубок. Ответ за 2 часа.
Оставить заявку7. Промывочное оборудование
Для CIP-промывки кожухотрубного конденсатора необходим комплект оборудования, обеспечивающий циркуляцию раствора с заданным расходом, температурой и временем контакта.
Минимальный комплект
- Насосная станция -- центробежный химстойкий насос, расход 10-40 м3/ч, напор 2-4 бар. Материал: полипропилен или нержавейка для кислотных растворов
- Ёмкость для раствора -- объём = 1.5 объёма трубного пространства конденсатора. Типовой диапазон: 200-2000 литров. Материал: полиэтилен или стеклопластик
- Шланги и арматура -- химстойкие (EPDM, фторкаучук). Быстроразъёмные соединения для подключения к патрубкам конденсатора
- Средства контроля -- pH-метр, термометр, расходомер. Контроль концентрации реагента каждые 30 минут
Схема подключения
Промывочная станция подключается к входному и выходному патрубкам водяной стороны конденсатора. Раствор циркулирует по контуру: ёмкость -- насос -- конденсатор -- ёмкость. Направление потока реверсируют каждые 30-60 минут для равномерной очистки. Для крупных аппаратов (более 100 м2) применяют передвижные промывочные установки на автоприцепе.
Мобильный комплекс для безразборной промывки теплообменного оборудования: насос, ёмкость, нагреватель, система дозирования реагентов, контрольно-измерительные приборы. Производительность типовой станции -- 10-60 м3/ч, позволяет обслуживать конденсаторы площадью от 5 до 500 м2.
8. Регламент обслуживания
Регламент обслуживания кожухотрубного конденсатора -- документ, определяющий периодичность, объём и порядок работ. Грамотный регламент снижает внеплановые простои на 60-80% и продлевает ресурс аппарата до 25-30 лет.
Обслуживание кожухотрубных теплообменных аппаратов регламентируется ГОСТ 34347-2017 (сосуды и аппараты стальные сварные), ГОСТ Р 55682 (системы холодоснабжения), РД 24.035.120-92 (методы очистки теплообменного оборудования). Гидравлические испытания -- по ГОСТ 34347 (давление 1.25 Рраб, выдержка не менее 10 минут). При работе с хладагентами дополнительно применяют ГОСТ Р МЭК 60335-2-40.
Типовая периодичность
- Ежедневно: контроль перепада давления, температуры конденсации, визуальный осмотр на утечки
- Еженедельно: запись показаний в журнал, анализ трендов, проверка водоподготовки
- 1-2 раза в год: CIP-промывка (перед/после летнего сезона)
- 1 раз в 2 года: механическая чистка с визуальной инспекцией трубного пучка
- 1 раз в 4-5 лет: полная ревизия: дефектоскопия трубного пучка, замена уплотнений, опрессовка
Чек-лист промывки
- Зафиксировать параметры до чистки (перепад давления, температуры)
- Остановить конденсатор, слить рабочую среду
- Подключить промывочную станцию, проверить герметичность соединений
- Выполнить щелочную промывку (NaOH 2-3%, 1-2 ч)
- Выполнить кислотную промывку (кислота + ингибитор, 2-4 ч)
- Нейтрализация, промывка, контроль pH
- Опрессовка при 1.25 Рраб
- Запуск, контроль параметров 2-4 часа
- Зафиксировать параметры после чистки, сравнить
- Запись в журнал обслуживания
Ведите журнал обслуживания в электронном виде с трендами. Сравнение "до и после" каждой промывки показывает динамику загрязнения и помогает прогнозировать следующую чистку. Если интервал между промывками сокращается -- пора улучшать водоподготовку.
9. Опрессовка после чистки
Опрессовка -- обязательная процедура после любой чистки кожухотрубного конденсатора. Химическая промывка может вскрыть скрытые дефекты: трубки, ослабленные коррозией, теряют герметичность после удаления защитного слоя отложений.
Порядок опрессовки
- Заглушить одну сторону (трубную или межтрубную)
- Заполнить испытуемую полость водой, удалить воздух
- Поднять давление до 1.25 Рраб (но не менее 0.2 МПа)
- Выдержать 15-30 минут
- Проверить: падение давления не более 0.01 МПа, отсутствие течей и "потения"
- Повторить для второй полости
Если обнаружены дефектные трубки -- их глушат конусными пробками. Допустимое количество заглушенных трубок -- не более 10% от общего числа. При большем количестве -- замена трубного пучка. Подробнее о методах диагностики конденсаторов.
Не пропускайте опрессовку "для экономии времени". Негерметичная трубка в конденсаторе с хладагентом R410A при давлении 25 бар -- это утечка дорогостоящего хладагента и риск для персонала. Стоимость опрессовки -- 1-2 часа, стоимость аварии -- дни простоя и сотни тысяч рублей.
10. Типичные ошибки при обслуживании
Анализ сервисных отчётов показывает, что 70% проблем после чистки вызваны не сложностью работы, а нарушением базовых правил.
- Кислота без ингибитора. Самая частая ошибка. Соляная кислота 5% без ингибитора растворяет 0.5-1.0 мм стали за 4 часа -- это сопоставимо с 5-10 годами нормальной эксплуатации. Добавление ингибитора снижает потери металла в 10-20 раз
- Превышение концентрации. "Если 5% хорошо, то 10% будет ещё лучше" -- нет. Повышение концентрации кислоты выше 7% не ускоряет растворение накипи (реакция лимитирована диффузией), но резко увеличивает коррозию основного металла
- Перегрев раствора. Температура кислотного раствора выше 60 градусов удваивает скорость коррозии при минимальном ускорении растворения накипи. Оптимум -- 40-50 градусов
- Неполная нейтрализация. Остатки кислоты (pH ниже 5) после промывки вызывают ускоренную коррозию в первые дни работы. Промывайте до устойчивого pH 6.5-7.5
- Пропуск опрессовки. Чистка обнажает дефекты. Запуск без проверки герметичности -- прямой путь к утечке хладагента
- Неправильный реагент для материала. HCl для медных трубок, щёлочь для алюминиевых оребрений -- такие ошибки приводят к необратимому повреждению
11. Кейсы из практики
Проблема: температура конденсации выросла на 7 градусов за 8 месяцев. Перепад давления на водяной стороне -- +65% от номинала. Источник воды -- скважина с жёсткостью 12 мг-экв/л, водоподготовка отсутствовала.
Диагностика: при вскрытии крышки обнаружен слой карбонатной накипи 1.2-1.5 мм, частичная забивка 8 из 120 трубок.
Решение: комбинированная чистка -- CIP (лимонная кислота 4% + ингибитор, 4 часа) с последующей механической прочисткой ёршиками забитых трубок. Опрессовка -- без замечаний.
Результат: температура конденсации снизилась на 6.5 градусов, расход электроэнергии компрессора уменьшился на 18%. Установлен умягчитель воды. Срок окупаемости промывки -- 6 недель.
Проблема: систематическое снижение мощности холодильной установки каждое лето. Оборотная система с градирней, вода из реки. Биообрастание + карбонатная накипь.
Диагностика: биоплёнка 0.5-0.8 мм поверх слоя накипи 0.3-0.5 мм. Общее термическое сопротивление -- 0.0008 м2*К/Вт (при норме 0.0002).
Решение: внедрён регламент "2+1": CIP-промывка в мае и сентябре (щёлочь + кислота), механическая ревизия раз в 2 года. Дополнительно -- дозирование биоцида (гипохлорит натрия 0.3 мг/л).
Результат: стабильная мощность круглый год. Снижение расхода электроэнергии на 22% по сравнению с предыдущим летом. Интервал между чистками увеличился с 4 до 6 месяцев.
Проблема: рост вакуума в конденсаторе на 3 кПа (с 4.5 до 7.5 кПа) за 2 года. Морская вода, скорость в трубках 1.8 м/с. Макрообрастание (мидии, водоросли) на входных участках.
Диагностика: видеоэндоскопия показала обрастание первых 200 мм трубок, далее -- чистая поверхность. Титановые трубки без коррозии.
Решение: гидроструйная чистка входных участков (350 бар), установка системы непрерывной очистки Taprogge с губчатыми шариками, усиление хлорирования (шоковое 3 мг/л 3 раза в неделю).
Результат: вакуум восстановлен до 4.8 кПа. Экономия топлива -- 0.8% удельного расхода, что на ТЭС 200 МВт составляет более 15 млн руб./год.
