1. Первичный и вторичный контуры: зачем нужны
Разделение на первичный и вторичный контуры — требование строительных норм (СП 60.13330, ПТЭ тепловых энергоустановок). Основные причины:
- Защита от давления: радиаторы и трубы здания рассчитаны на 6-10 бар; при гидроударе в теплосети 15-20 бар без теплообменника они могут быть разрушены
- Независимость регулирования: насос вторичного контура работает независимо от давления в теплосети, обеспечивая стабильный расход через нагревательные приборы
- Разные параметры: температура теплосети (130°C) не совместима с тёплым полом (35-45°C) — теплообменник позволяет иметь нужную температуру во вторичном контуре
- Химическая независимость: добавки в сетевую воду (антикоррозионные, pH-корректоры) не попадают во внутреннюю систему здания
2. Что такое ИТП и как он работает
Стандартный ИТП жилого дома включает:
Узел учёта тепла
Теплосчётчик на вводе первичного контура — коммерческий учёт потреблённой тепловой энергии.
Теплообменник отопления
Пластинчатый (паяный или разборный) ТО — передаёт тепло из первичного контура в контур отопления здания. Типичная мощность для жилого дома: 100-1000 кВт.
Теплообменник ГВС
Разборный ТО из нержавеющей стали — нагревает холодную водопроводную воду до 55-60°C для горячего водоснабжения.
Насосы и арматура
Циркуляционные насосы вторичных контуров, регулирующие клапаны, балансировочные вентили, грязевики, манометры, термометры.
Регулирование температуры подачи во вторичный контур осуществляется электронным регулятором, управляющим регулирующим клапаном на первичном контуре теплообменника. При снижении температуры наружного воздуха клапан открывается больше, при потеплении — прикрывается.
3. Схемы подключения первичного контура
| Схема | Принцип | Применение | Особенности |
|---|---|---|---|
| Независимая (с ТО) | Теплообменник разделяет первичный и вторичный контуры | Обязательна при давлении сети >6 бар | Защита от давления, независимость контуров |
| Зависимая (элеватор) | Смешение сетевой воды с обраткой через элеватор ВТИ | Малоэтажные здания, давление <6 бар | Простота, нет насоса; подмес сетевой воды в систему |
| Зависимая (насосный подмес) | Смешение через насос + трёхходовой клапан | Малоэтажные здания, реконструкция | Точное регулирование температуры |
| Последовательная (ТО отоп.+ГВС) | Первичный контур последовательно проходит через два ТО | При высоком расходе ГВС | Максимальное использование тепла сетевой воды |
4. Типы теплообменников для ИТП

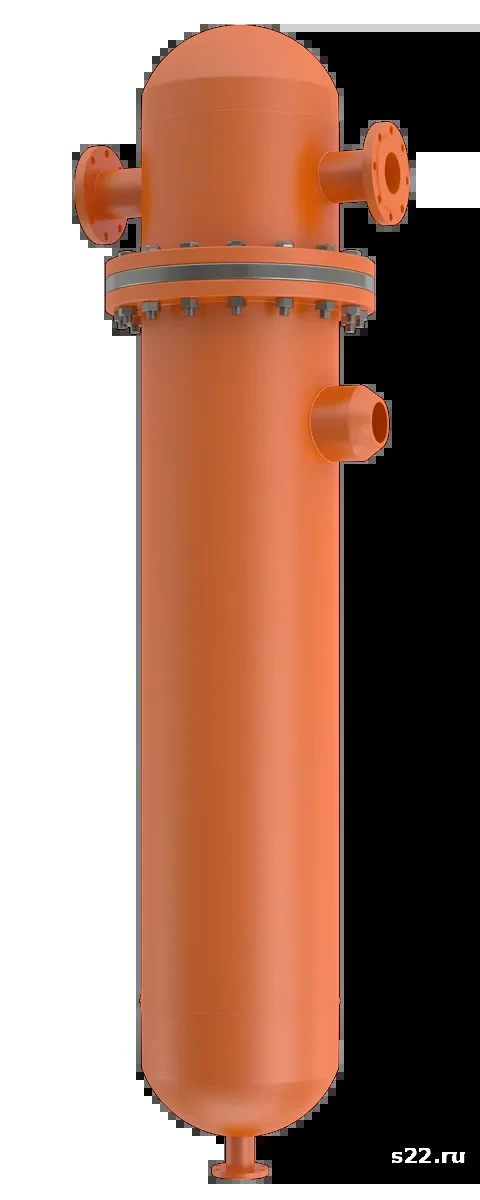

| Параметр | Паяный пластинчатый | Разборный пластинчатый | Кожухотрубный |
|---|---|---|---|
| Мощность | До 500 кВт | 10 кВт — 50 МВт | 50 кВт — 100 МВт |
| Давление | До 30 бар | До 25 бар | До 60 бар |
| Обслуживание прокладок | Нет (монолит) | Да, каждые 8-12 лет | Нет |
| Промывка | Химическая, без разборки | Механическая или химическая | Механическая (трубки) |
| Контакт с питьевой водой (ГВС) | Только нерж. аппараты | Нержавеющие пластины | Нержавеющие трубки |
| Стоимость | Меньше | Больше | Больше |
Кейс: Выбор теплообменника для ИТП жилого дома на 120 квартир
Исходные данные: 12-этажный жилой дом, Москва. Тепловая нагрузка отопления: 480 кВт. Нагрузка ГВС: 180 кВт. Давление теплосети: 7 бар. Температура сетевой воды: 90/65°C.
Решение: Теплообменник отопления — паяный ТО Alfa Laval CB серии 480 кВт (в паяном исполнении при давлении 7 бар это допустимо, мощность ≤500 кВт). Теплообменник ГВС — разборный ТО с нержавеющими пластинами AISI 316L, 180 кВт (санитарные требования).
Результат: Система работает 8 лет без замены прокладок на ТО отопления, ТО ГВС промывался 1 раз (после 5 лет) из-за накипи при жёсткости воды.
5. Подбор теплообменника для ИТП
Для расчёта теплообменника ИТП необходимы следующие данные:
Тепловая мощность
Q = 1,2 × Q_расч (кВт), где Q_расч рассчитывается по тепловым нагрузкам здания из теплотехнического расчёта или по нормативу 100-120 Вт/м² для Москвы.
Первичный контур
Температуры: t1вх и t1вых (из температурного графика теплосети). Давление и расход из технических условий теплоснабжающей организации.
Вторичный контур
Температура подачи t2вых — по требованиям системы (80°C для радиаторов, 60°C для конвекторов, 40°C для тёплого пола). Температура обратки t2вх — по расчёту системы отопления.
Расчёт
Расходы G = Q / (Cp × ΔT), LMTD, площадь теплообмена. Для точного подбора используйте ПО Alfa Laval ALFASELECT или обратитесь к инженерам S22.
Для подбора теплообменника ИТП под ваши параметры — оставьте заявку инженерам S22. Выполним расчёт и подберём оптимальный аппарат по параметрам теплосети и системы здания.
6. Отдельный контур ГВС
Система горячего водоснабжения требует особого подхода при выборе теплообменника:
- Материал пластин: нержавеющая сталь AISI 316L (не медь!) — требование санитарных норм для питьевой воды
- Конструкция: разборный аппарат (возможность механической очистки от накипи и бактерий)
- Температурный режим: температура ГВС на выходе не ниже 55°C (для предотвращения легионеллёза)
- Давление: рабочее давление по сети холодного водоснабжения (3-6 бар)
- Промывка: чаще, чем ТО отопления — накипь из-за жёсткости водопроводной воды
Кейс: Замена ТО ГВС после 10 лет эксплуатации
Исходные данные: ИТП жилого дома, разборный ТО ГВС с пластинами AISI 316L, 10 лет эксплуатации. Жалобы жильцов на низкую температуру горячей воды. Диагностика: загрязнение пластин накипью CaCO3, перепад давления вырос с 0,8 до 2,4 бар (в 3 раза).
Решение: Химическая промывка с использованием 5% раствора ортофосфорной кислоты. После промывки — замена прокладок (первая замена за 10 лет). Пластины в хорошем состоянии, замена не потребовалась.
Результат: Перепад давления восстановлен до 0,9 бар, температура ГВС соответствует норме (57°C). Экономия по сравнению с заменой ТО: 85 000 рублей.
7. Обслуживание теплообменников ИТП
Регламент обслуживания теплообменников тепловых пунктов:
| Операция | Периодичность | Критерий необходимости |
|---|---|---|
| Контроль температур и давлений | Ежемесячно | Постоянный мониторинг |
| Проверка перепада давления | Ежеквартально | Рост ΔP на ТО более чем на 30% от паспортного |
| Химический анализ теплоносителя | Ежегодно | Контроль pH, жёсткости, содержания кислорода |
| Химическая промывка (паяный ТО) | Каждые 3-7 лет | По результатам анализа или снижения эффективности |
| Механическая очистка (разборный ТО) | Каждые 3-5 лет | По результатам контроля |
| Замена прокладок (разборный ТО) | Каждые 8-12 лет | По состоянию прокладок при разборке |
8. Типичные неисправности теплообменников ИТП
| Симптом | Вероятная причина | Диагностика | Устранение |
|---|---|---|---|
| Низкая температура в системе отопления | Загрязнение ТО, недостаточный расход первичного контура | Сравнение ΔP с паспортным; замер температур | Промывка ТО, регулировка клапана |
| Рост перепада давления на ТО | Накипь, коррозионные отложения | Манометры до и после ТО | Химическая промывка |
| Смешение контуров (изменение состава воды) | Пробой пластины в паяном ТО | Химический анализ воды из вторичного контура | Замена ТО |
| Течь из-под прокладок (разборный ТО) | Износ прокладок, неправильная затяжка | Визуальный осмотр | Замена прокладок, перетяжка |
| Вибрация и шум ТО | Гидроудары, неправильная установка | Осмотр, замер давления | Амортизирующие опоры, антиударные клапаны |
