1. Что такое трёхконтурный теплообменник
Термин «трёхконтурный теплообменник» (three-circuit heat exchanger, triple-circuit HEX) применяется для аппаратов, в которых физически разделены три потока. Это отличает их от «двухконтурных котлов» или «двухконтурных систем», где второй «контур» — это просто два последовательных теплообменника в одной системе.
Наиболее распространённое применение в России — трёхконтурные паяные теплообменники в системах отопления ИТП с совмещённой выработкой горячей воды, и в тепловых насосах, где хладагент нагревает одновременно контур отопления и бойлер ГВС. Свяжитесь с инженером S22 для консультации: оставить заявку →
2. Принцип работы трёхконтурного теплообменника
Принцип работы зависит от конструкции и схемы включения:
Схема «1 горячий → 2 холодных»
Один нагревающий контур (тепловая сеть, хладагент, дымовые газы) одновременно нагревает два независимых потребителя. Пример: сетевая вода нагревает контур отопления И контур ГВС.
Схема «2 горячих → 1 холодный»
Два источника тепла разной температуры последовательно нагревают один потребитель. Применяется для максимального использования тепловых отходов разного уровня.
Схема «1 рабочий + 2 вспомогательных»
Основной контур (технологический процесс) взаимодействует с двумя вспомогательными: один нагревает, другой охлаждает. Используется в химии и пищевой промышленности.
Схема теплового насоса
Хладагент (контур 1) конденсируется, отдавая тепло контуру отопления (контур 2) и контуру ГВС (контур 3). Разные температурные уровни за счёт специальной геометрии каналов.
3. Конструкции трёхконтурных теплообменников
| Тип | Конструкция | Применение | Особенности |
|---|---|---|---|
| Паяный трёхконтурный (3-circuit BPHE) | Специальные пластины с 6 портами, три чередующихся канала | Тепловые насосы, котлы ГВС | Компактный, до 30 бар, не разбирается |

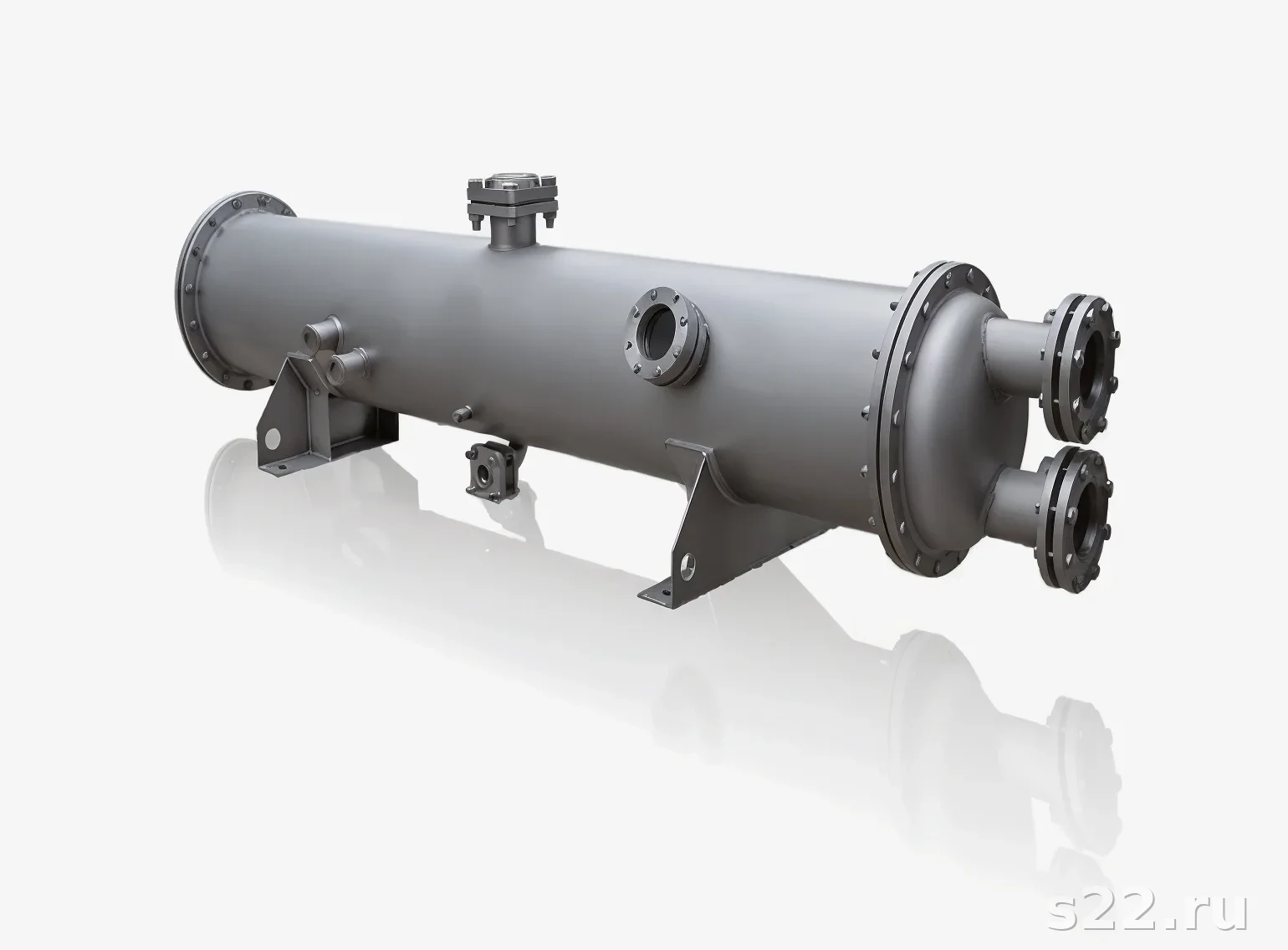

| Кожухотрубный трёхходовой | Кожух + трубные пучки с перегородками для трёх потоков | Промышленность, химия | Ремонтируется, большие мощности |
| Секционный (2+1) | Два спаренных двухконтурных ТО в одном корпусе | ИТП, тепловые пункты | Стандартные компоненты, проще расчёт |
| Спиральный трёхконтурный | Три концентрических спиральных канала | Вязкие жидкости, суспензии | Высокий КПД, сложнее очистка |
Кейс: Трёхконтурный ТО в тепловом насосе воздух-вода
Исходные данные: Тепловой насос 24 кВт для коттеджа: отопление 18 кВт при t_подача = 50°C, ГВС 6 кВт при t_ГВС = 55°C. Хладагент R-410A.
Решение: Вместо конденсатора + отдельного бойлерного теплообменника — один трёхконтурный паяный ТО Alfa Laval CB серии с тремя контурами: хладагент / вода отопления / вода ГВС. Специальная геометрия каналов ГВС обеспечивает более высокую температуру.
Результат: Снижение стоимости системы на 15%, уменьшение занимаемого места в котельной на 30%, COP системы выше на 8% за счёт более эффективной передачи тепла.
4. Область применения трёхконтурных теплообменников
Трёхконтурные теплообменники применяются в задачах, где требуется обслуживание трёх потоков в одном аппарате:
- Тепловые насосы воздух-вода: конденсатор одновременно нагревает контур отопления и контур ГВС — разные требуемые температуры решаются геометрией каналов
- Индивидуальные тепловые пункты (ИТП): первичный теплоноситель из тепловой сети нагревает вторичные контуры — отопление и ГВС — в одном аппарате
- Котельное оборудование: водогрейные котлы с интегрированным контуром ГВС — три контура: дымовые газы/теплоноситель/бытовая вода
- Промышленная рекуперация: охлаждение технологического продукта с одновременным нагревом двух потребителей разной температуры
- Пищевая промышленность: пастеризаторы с трёхконтурной схемой — нагрев, выдержка, охлаждение продукта в интегрированном аппарате
5. Сравнение с двухконтурными аппаратами
| Критерий | Трёхконтурный ТО | Два двухконтурных ТО |
|---|---|---|
| Занимаемое место | Меньше на 30-40% | Больше (два аппарата + обвязка) |
| Стоимость аппарата | Дороже на 30-50% | Два стандартных по каталогу |
| Стоимость монтажа | Меньше (один аппарат) | Больше (два аппарата, трубопроводы) |
| Гидравлический расчёт | Сложнее, требует спецПО | Простой, стандартные методы |
| Ремонтопригодность | Ниже (сложнее заменить часть) | Выше (заменяется один аппарат) |
| Тепловая эффективность | Потенциально выше | Зависит от схемы включения |
| Доступность на складе | Ниже (специализированный) | Высокая (стандартные аппараты) |
Для большинства задач ИТП и котельных «два двухконтурных теплообменника» — более практичное решение: стандартные паяные теплообменники широко представлены на складе, легко рассчитываются и заменяются. Трёхконтурный аппарат оправдан при жёстких ограничениях по площади и при проектировании новых систем с нуля.
6. Подбор трёхконтурного теплообменника
Для подбора трёхконтурного теплообменника требуется задать полный набор исходных данных по трём контурам:
| Параметр | Контур 1 | Контур 2 | Контур 3 |
|---|---|---|---|
| Рабочая среда | ___ | ___ | ___ |
| Температура входа, °C | ___ | ___ | ___ |
| Температура выхода, °C | ___ | ___ | ___ |
| Расход, м³/ч или кг/с | ___ | ___ | ___ |
| Тепловая мощность, кВт | ___ | ___ | ___ |
| Макс. рабочее давление, бар | ___ | ___ | ___ |
Кейс: Подбор трёхконтурного ТО для ИТП жилого дома
Исходные данные: ИТП жилого дома на 80 квартир. Контур 1 (тепловая сеть): t = 95/70°C, G = 25 м³/ч. Контур 2 (отопление): t = 80/60°C, Q = 280 кВт. Контур 3 (ГВС): t = 15/60°C, Q = 120 кВт. Итого Q = 400 кВт.
Решение: Вместо трёхконтурного рассмотрена схема 2+1: один теплообменник для отопления (280 кВт, паяный Alfa Laval CB60) и один для ГВС (120 кВт, разборный с нержавеющими пластинами для питьевой воды). Такая схема выбрана из-за требований санитарных норм к материалам, контактирующим с питьевой водой.
Результат: Стандартные аппараты из наличия, проще обслуживание ГВС-контура, соответствие санитарным требованиям.
Для подбора трёхконтурного аппарата под конкретные параметры — обратитесь к инженерам S22. Мы работаем с ПО Alfa Laval, SWEP и Danfoss, что позволяет точно подобрать аппарат для любой схемы.
7. Монтаж и схемы подключения
Монтаж трёхконтурного теплообменника требует особого внимания к правильной идентификации всех шести патрубков. Каждый патрубок маркируется производителем (1in, 1out, 2in, 2out, 3in, 3out). Перепутать контуры при монтаже — типичная ошибка, которая может привести к смешению сред или неэффективной работе.
Идентификация портов
До монтажа уточните у производителя маркировку портов и схему расположения на корпусе. Используйте монтажный лист из документации аппарата.
Опоры и ориентация
Большинство паяных трёхконтурных ТО монтируются вертикально. Горизонтальный монтаж требует согласования с производителем (влияет на распределение сред).
Обвязка
Каждый контур должен иметь: запорную арматуру на входе и выходе, грязевик или фильтр, воздухоотводчик, манометр. При обслуживании каждый контур промывается независимо.
Пуск и проверка
При первом пуске проверьте отсутствие смешения сред (анализ состава жидкости в каждом контуре). При пробое пластины смешение обнаруживается по изменению давления или состава.
8. Обслуживание трёхконтурных теплообменников
Обслуживание аналогично стандартным паяным теплообменникам, но необходимо учитывать наличие трёх контуров:
- Промывка по контурам: при загрязнении один из контуров промывается химическим раствором, остальные два при этом остаются заглушёнными или промываются водой
- Контроль целостности: при нарушении герметичности между контурами — замена аппарата (паяный не ремонтируется)
- Контроль температур и давлений: ведение журнала параметров по всем трём контурам позволяет своевременно выявить ухудшение теплопередачи или нарушение баланса
- Периодичность ТО: раз в 2-3 года — химический анализ теплоносителей всех контуров и при необходимости промывка
