1. Что такое плавающая головка простыми словами

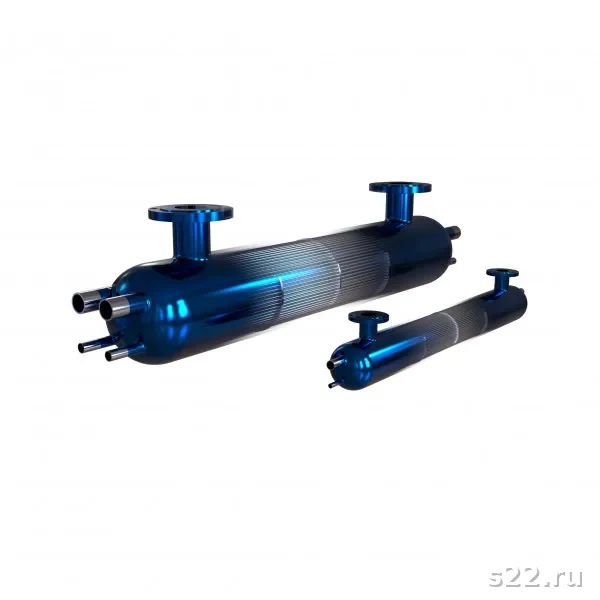

В классическом кожухотрубном теплообменнике трубки закреплены с обоих концов в неподвижных трубных решётках, которые, в свою очередь, болтами прижаты к фланцам кожуха. При нагреве трубки удлиняются, а кожух остаётся относительно холодным — возникают значительные термические напряжения. Если разность температур между трубным и межтрубным теплоносителем велика, эти напряжения разрушают соединения «трубка–решётка» и швы на фланцах.
Конструкция кожухотрубного теплообменника, при которой задняя трубная решётка не прикреплена к кожуху жёстко, а уплотнена подвижным фланцем (крышкой) и свободно перемещается вдоль оси кожуха при тепловом расширении трубного пучка. Термические напряжения полностью сняты. Снятие задней внешней крышки позволяет вытащить весь трубный пучок наружу для осмотра, чистки или замены трубок без демонтажа кожуха.
Линейное удлинение трубки при нагреве. Для углеродистой стали коэффициент линейного расширения α ≈ 12×10⁻⁶ 1/К. Трубка длиной L = 3 м при разности температур ΔT = 100 К удлиняется на ΔL = 12×10⁻⁶ × 3 × 100 = 3,6 мм. При ΔT = 150 К — уже 5,4 мм. Если оба конца жёстко закреплены, продольная сила в трубке F = E × A × α × ΔT (E — модуль Юнга, A — площадь сечения). Для трубки 25×2 мм при ΔT = 100 К эта сила достигает 20–30 кН — разрушительные нагрузки для вальцовки.
Сборная единица кожухотрубного теплообменника с плавающей головкой, состоящая из трубок, двух трубных решёток (передней — неподвижной и задней — плавающей), перегородок (дефлекторов) межтрубного пространства, стяжных шпилек и самой плавающей крышки. После снятия задней внешней крышки кожуха пучок выдвигается наружу целиком с помощью рым-болтов и лебёдки или тельфера.
Аппараты с плавающей головкой выпускаются в горизонтальном (ХПГ) и вертикальном (ХПВ) исполнении. Подробнее об отличиях горизонтального и вертикального исполнения — в отдельной статье.
↑ К оглавлению2. Конструкция плавающей головки: крышка, болты, уплотнение, ход
Типовая конструкция плавающей головки (тип КП по ГОСТ 15118) включает следующие элементы:
- Задняя (плавающая) трубная решётка — диск из легированной или нержавеющей стали, в котором развальцованы или приварены концы трубок. Не крепится к кожуху болтами.
- Внутренняя плавающая крышка — фланцевый элемент, стянутый с плавающей решёткой болтами. Образует закрытое пространство для разворота трубного теплоносителя (в двухходовых аппаратах).
- Кольцевая прокладка — уплотнительный элемент между внутренней крышкой и кожухом. Обеспечивает герметичность, скользя вдоль внутренней поверхности кожуха при тепловом расширении.
- Внешняя крышка-колпак — навинчивается или насаживается на задний фланец кожуха снаружи. Защищает плавающую крышку, при ревизии снимается первой.
- Ход плавающей головки — расчётная величина осевого смещения плавающей решётки. Для стальных трубок длиной 3–6 м и ΔT до 150°C ход составляет 5–15 мм. Конструктивно предусмотрен зазор внутри кожуха.
Диаметр кожуха у ХПГ на 25–50 мм больше, чем у ХНГ той же площади теплообмена, — это плата за возможность разместить и перемещать плавающую крышку внутри. Соответственно, масса металла и стоимость аппарата выше.
Плавающая головка — единственный вариант при ΔT > 100°C в двухходовом кожухотрубном аппарате. Компенсатор на кожухе не помогает в двухходовой схеме, потому что оба конца каждой трубки жёстко закреплены в решётках.
3. Типы плавающих головок: внутренняя крышка (КП), с рубашкой, сальниковая
Тип КП — внутренняя плавающая крышка (наиболее распространён)
Классическая конструкция по ГОСТ 15118. Задняя решётка болтами стянута с внутренней крышкой. Уплотнение — кольцевая прокладка (паронит, графит, спирально навитая). При ревизии: снять внешний колпак → открутить болты внутренней крышки → выдвинуть пучок. Применяется в большинстве нефтехимических и энергетических аппаратов. Рабочее давление до 6,4 МПа, температура до 450°C.
Тип с рубашкой (split backing ring)
Модификация, в которой плавающая решётка уплотняется через разрезное кольцо. Позволяет извлечь пучок без снятия болтов плавающей крышки — кольцо разжимается и вынимается через заднее отверстие кожуха. Удобнее при частом обслуживании, но требует точного изготовления. Широко применяется по стандарту TEMA.
Сальниковая плавающая головка (наружная)
Подвижная трубная решётка выходит за пределы кожуха и уплотняется сальниковой набивкой снаружи. Конструкция проста и дёшева, пучок легко извлекается. Ограничение: применяется только для неагрессивных, нетоксичных и невзрывоопасных сред (утечка набивки недопустима для опасных веществ), давление до 1,6 МПа. Используется в промышленных охладителях воды и масла.
Выбор типа определяется расчётным давлением, свойствами среды и регламентом обслуживания. При проектировании на основе расчёта кожухотрубного теплообменника тип плавающей головки фиксируется в техническом задании.
↑ К оглавлению4. Сравнение КП (ХПГ) vs ХНГ vs ХКГ: таблица решений
Три основных конструктивных решения для кожухотрубных теплообменников отличаются по методу компенсации теплового расширения, возможности обслуживания и стоимости.
| Параметр | ХНГ/ХНВ (неподвижные решётки) | ХКГ/ХКВ (компенсатор) | ХПГ/ХПВ (плавающая головка) |
|---|---|---|---|
| Макс. допустимый ΔT | до 50°C (стабильный режим) | 50–90°C | без ограничений |
| Цикличный режим (пуск-останов) | не рекомендуется при ΔT > 40°C | допустимо при ΔT < 70°C | допустимо |
| Извлечение пучка | невозможно | невозможно | да, за 4–8 часов |
| Механическая чистка трубок (шомпол) | только с переднего конца | только с переднего конца | с обоих концов после извлечения |
| Чистка межтрубного пространства | только гидропромывка in situ | только гидропромывка in situ | полная механическая чистка после извлечения |
| Относительная стоимость аппарата | 100% (база) | 115–130% | 150–200% |
| Стоимость плановой ревизии | высокая (промывка in situ, долго) | высокая | низкая (быстрое извлечение пучка) |
| Замена отдельных трубок | невозможна без вскрытия кожуха | невозможна без вскрытия кожуха | возможна после извлечения пучка |
| Загрязнённые среды (склонные к отложениям) | не рекомендуется | не рекомендуется | оптимально |
| Агрессивные среды | с выбором материала трубок | с выбором материала + усиленный компенсатор | с выбором материала трубок и крышки |
| Типичное применение | охладители воды, конденсаторы пара при малом ΔT | охладители масла, воздуха при умеренном ΔT | НПЗ, нефтехимия, охладители масла и хим. сред с частым сервисом |
Подберём теплообменник с плавающей головкой под ваши параметры — температуры, давления, среды и бюджет ТОиР
Получить предложение5. Когда плавающая головка необходима
Критерий 1: высокий перепад температур (ΔT > 80–100°C)
При разности температур между трубным и межтрубным теплоносителем выше 80°C тепловое расширение трубного пучка относительно кожуха создаёт напряжения, критические для вальцованных соединений. В двухходовых аппаратах ХКГ (компенсатор) не решает проблему — нужна именно плавающая головка. Подробнее о сравнении компенсатора и плавающей головки.
Критерий 2: загрязнённые среды с частым сервисом
Охлаждение нефтепродуктов, масел, технологических потоков с взвесью, биологических сред — всё это требует регулярной механической чистки трубок и межтрубного пространства. При использовании ХНГ чистка занимает 2–3 смены, останавливает производство и часто неэффективна. ХПГ позволяет извлечь пучок, промыть и механически очистить его в 3–5 раз быстрее. Смотрите также: методы обслуживания и чистки теплообменников.
Критерий 3: цикличный режим работы
Если аппарат пускается и останавливается несколько раз в сутки (компрессорные станции, реакторные блоки), цикличные температурные нагрузки быстро разрушают вальцовку в ХНГ даже при умеренном ΔT. Плавающая головка нечувствительна к числу циклов.
Критерий 4: высокое давление в трубном пространстве при загрязнённой среде
При давлении выше 2,5 МПа и необходимости регулярной ревизии пучка ХНГ требует полной разборки кожуха, что сложно и опасно. ХПГ в этом случае — правильное инженерное решение.
Разборка теплообменника под давлением — смертельно опасна. Любые работы по вскрытию аппарата допускаются только после полного дренажа обоих контуров, стравливания давления до нуля, охлаждения до температуры ниже 50°C и блокировки арматуры с вывешиванием запрещающих знаков. Остаточное давление 0,5 бар на крышке диаметром 400 мм создаёт осевую силу 0,6 тонны.
6. Как извлечь трубный пучок: пошаговая инструкция
Пошаговая процедура извлечения трубного пучка из кожухотрубного теплообменника ХПГ. Работы выполняются бригадой 2–3 человека с использованием тельфера или лебёдки.
| Шаг | Действие | Критерии допуска к следующему шагу | Время |
|---|---|---|---|
| 1 | Останов, дренаж обоих контуров, стравливание давления | Манометры показывают 0 бар. Дренажные вентили открыты. Арматура заблокирована. | 1–2 ч |
| 2 | Охлаждение аппарата до <50°C | Термометр на кожухе ниже 50°C. Перчатки не обжигаются при касании кожуха. | 1–3 ч |
| 3 | Снятие передней крышки (камеры трубного пространства) | Болты откручены по диагонали; проверено отсутствие давления при последнем ослаблении. Крышка снята и уложена. | 0,5–1 ч |
| 4 | Снятие задней внешней крышки-колпака и болтов внутренней плавающей крышки | Внешний колпак снят. Болты внутренней крышки откручены. Прокладка отмечена для контроля степени сжатия. | 0,5–1 ч |
| 5 | Строповка пучка и извлечение тельфером / лебёдкой | Рым-болты ввёрнуты в переднюю решётку. Направляющие шпильки выровнены. Пучок выходит без перекосов и заеданий. | 0,5–1,5 ч |
| 6 | Укладка пучка на козлы, первичный визуальный осмотр | Пучок уложен горизонтально. Видимые повреждения трубок, решёток, перегородок зафиксированы. Составлен акт осмотра. | 0,5–1 ч |
Перед началом работ нанесите маркером риски выравнивания на фланцах и прокладках — это ускорит обратную сборку и поможет убедиться в правильном положении пучка. Для пучков длиннее 4 м используйте поддерживающие роликовые опоры при извлечении во избежание прогиба.
7. Инспекция пучка после извлечения: что проверять, методы НК
Извлечённый пучок подлежит обязательной инспекции перед принятием решения о ремонте или замене. Методы неразрушающего контроля (НК) выбираются исходя из доступности и характера возможных дефектов.
Визуальный контроль (ВК)
Первый и обязательный этап. Проверяют: наружную поверхность трубок (коррозия, питтинг, эрозионный износ, трещины, деформации), состояние перегородок (дефлекторов), сварные швы перегородок к стяжным шпилькам, состояние и геометрию плавающей крышки, прокладочные поверхности (риски, задиры, коррозия под прокладкой).
Вихретоковый контроль (ВТК) трубок
Датчик вводится в каждую трубку и фиксирует изменения вихревых токов на дефектах стенки. Позволяет выявить утончение стенки, питтинговую коррозию, трещины без вскрытия трубок. Производительность — 200–500 трубок в смену для аппарата диаметром 400–600 мм. По результатам составляется карта дефектов пучка.
Гидравлическое испытание отдельно пучка
Испытание проводят давлением 1,25 × Pраб в течение 10–30 мин. Пучок заглушается с плавающего конца, давление подаётся через штуцер передней крышки. Течи фиксируются визуально или по падению давления.
Шаблонный контроль решёток
Проверяют отклонение отверстий в трубных решётках от расчётного шага. Деформация решёток возможна при сильном коррозионном поражении или термических ударах. При отклонении более 0,5 мм от расчётного шага решётка требует замены.
↑ К оглавлению8. Ремонт и замена трубок: завальцовка, сварка, заглушение
Заглушение дефектных трубок
Быстрейший способ вернуть аппарат в работу при единичных дефектах. Конические металлические заглушки забиваются в оба конца дефектной трубки. Трубка исключается из теплообмена, но сохраняет герметичность контура.
Заглушение до 10% трубок не снижает КПД кожухотрубного теплообменника критично: поверхность теплообмена уменьшается, но за счёт перераспределения нагрузки оставшиеся трубки компенсируют это ускорением скорости теплоносителя и улучшением коэффициента теплоотдачи. Аппарат допускается к эксплуатации до планового останова.
Перевальцовка трубок
При нарушении герметичности соединения «трубка–решётка» без повреждения самой трубки применяют перевальцовку — повторное вальцевание вальцовочным инструментом (мандрелем) с увеличенным диаметром. Давление вальцевания не должно приводить к утончению стенки трубки ниже 75% от номинала. Операция возможна 1–2 раза для одного отверстия.
Замена трубок (перетрубление)
Полная или частичная замена трубного пучка. Старые трубки вырезаются или выпрессовываются, отверстия в решётках зачищаются, новые трубки завальцовываются и/или привариваются. Выбор метода крепления (завальцовка, сварка, завальцовка + обварка) определяет проектировщик исходя из давления, температуры и агрессивности среды. Типоразмеры кожухотрубных теплообменников стандартизированы, что облегчает подбор заготовок трубок.
Замена плавающей крышки и прокладки
Прокладка плавающей головки заменяется при каждом плановом извлечении пучка — повторное использование сжатой прокладки недопустимо. Материал прокладки подбирается по температуре и среде: паронит ПМБ (вода, пар до 450°C), спирально навитые (нефтепродукты, пар), PTFE (кислоты, щёлочи до 200°C).
↑ К оглавлению9. Типичные проблемы с плавающей головкой: протечки уплотнения, коррозия крышки
Протечка уплотнения плавающей крышки
Наиболее частая проблема — потеря герметичности кольцевой прокладки плавающей крышки. Симптомы: появление трубного теплоносителя в межтрубном пространстве (или наоборот), рост давления в одном из контуров, изменение состава теплоносителя по химическому анализу. Диагностика: опрессовка трубного пространства азотом (1,1 × Pраб) при закрытом межтрубном — падение давления и/или пузыри со стороны межтрубного подтверждают протечку уплотнения. Устранение: вскрыть заднюю крышку, заменить прокладку плавающей головки.
Коррозия плавающей крышки
Внутренняя крышка находится в контакте с трубным теплоносителем. При агрессивных средах (кислотные, хлоридсодержащие воды) углеродистая сталь крышки корродирует быстрее, чем кожух. При ревизии измеряют толщину крышки ультразвуком и сравнивают с минимально допустимой по расчёту. При утонении более 30% — замена. Профилактика: плакирование крышки нержавейкой или заказ в легированном исполнении.
Прихватывание (заедание) плавающей крышки
При длительной эксплуатации без ревизии прокладка «приклеивается» к поверхности кожуха. Принудительное извлечение пучка без предварительного отпаривания или обстукивания может повредить кожух или перегородки. При вскрытии после 3 лет и более — предварительный прогрев кожуха паром или нагревателями до 60–80°C для размягчения прокладки.
Вибрация трубного пучка
При высоких скоростях межтрубного теплоносителя (более 1,5–2 м/с поперёк пучка) возникает флаттер и ударные нагрузки трубок о перегородки. Плавающий конец пучка менее жёстко закреплён, поэтому амплитуда вибрации выше. Признаки: характерный шум при работе, повреждения трубок у перегородок. Решение: проверка компоновки пучка, установка антивибрационных планок.
↑ К оглавлению10. Кейс 1: охладитель масла ХПГ — ревизия пучка за 8 часов vs 48 часов у ХНГ
На соседней аналогичной компрессорной станции использовался ХНГ той же мощности. Ежегодная ревизия ХНГ занимала 48 часов (2 смены): промывка in situ, частичная разборка, опрессовка — без возможности осмотра наружной поверхности трубок. За 4 года в ХНГ выявили 12 свищей из-за питтинговой коррозии и заменили аппарат целиком.
На ХПГ ежегодная ревизия занимает 8 часов: 2 ч на подготовку и охлаждение, 4 ч на извлечение пучка и механическую чистку шомполом + гидравлическое испытание, 2 ч на сборку. Вихретоковый контроль позволяет выявить питтинг на ранней стадии и заглушить дефектные трубки до следующего ТО.
Итог: экономия простоя — 40 часов/год × 7 лет = 280 часов; аппарат не менялся 7 лет против 4 лет у ХНГ. Экономия производительности компрессорной станции за период эксплуатации — значительная.
11. Кейс 2: замена трубного пучка на НПЗ — экономия vs замена аппарата целиком
После 12 лет эксплуатации плановая ревизия выявила 15% дефектных трубок — превышение допустимого порога заглушения 10%. Кожух, решётки-рамы, штуцера и плавающая крышка в хорошем состоянии. Рассматривались два варианта: замена аппарата целиком (4,2 млн руб.) или изготовление нового трубного пучка (2,6 млн руб. — 62% от стоимости аппарата).
Плановый останов установки — 14 суток. Демонтаж пучка занял 8 часов. Новый пучок (трубки 08Х18Н10Т, та же геометрия) изготовлен по чертежам за 35 суток, доставлен на завод. Монтаж — 10 часов. Опрессовка, сдача — 6 часов. Аппарат введён в эксплуатацию в рамках планового останова.
Итог: экономия — 1 600 000 руб. (38% от стоимости нового аппарата). Кожух и обвязка использованы повторно. Аппарат продолжает работу с новым сроком эксплуатации пучка 10–12 лет. Без плавающей головки замена пучка была бы невозможна без полной разборки кожуха.
