1. Что такое конденсация в химии и нефтегазе
Фазовый переход пара в жидкость при отводе скрытой теплоты парообразования. В химии и нефтегазе конденсация — ключевая операция для разделения многокомпонентных смесей, рекуперации продуктов и создания рефлюкса (обратного орошения) в ректификационных колоннах.
На нефтеперерабатывающих и газоперерабатывающих заводах конденсаторы стоят на выходе практически каждой ректификационной колонны. Верхний продукт колонны — паровая фаза — поступает в конденсатор, где охлаждается водой или воздухом. Часть конденсата возвращается в колонну как рефлюкс, часть отводится как целевой продукт.
В химической промышленности конденсаторы работают с широким спектром веществ: от аммиака и аминов до органических растворителей (метанол, этанол, ацетон, толуол) и мономеров (стирол, винилхлорид). Каждая среда предъявляет свои требования к материалам и конструкции аппарата.

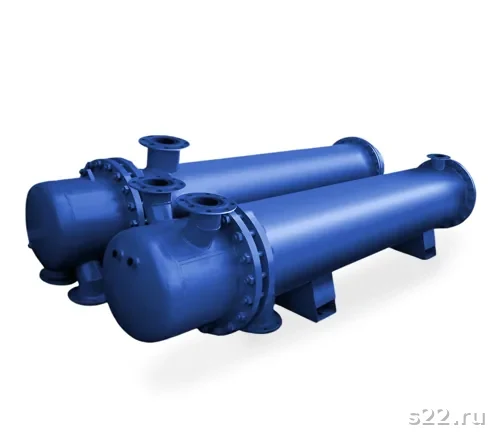

Почему именно кожухотрубный конденсатор?
Кожухотрубная конструкция — стандарт для нефтегаза и химии по нескольким причинам:
- Давление: КТО работают при давлениях до 100 бар и выше — пластинчатые ТО ограничены 25 бар
- Температура: диапазон от минус 100 до +500 градусов без ограничений по прокладкам
- Агрессивные среды: широкий выбор материалов (Inconel, Hastelloy, титан, тантал) без ограничений по форме пластин
- Ремонтопригодность: трубный пучок извлекается, трубки можно заглушить, почистить, заменить
- Масштаб: площади теплообмена до 5000 м2 в одном аппарате
2. Конденсация углеводородов: схемы и режимы
Углеводородные пары — основная нагрузка конденсаторов на НПЗ и ГПЗ. Особенность — многокомпонентный состав: верхний продукт колонны содержит от 5 до 30+ компонентов с разными температурами кипения. Это означает, что конденсация происходит не при постоянной температуре (как для чистых веществ), а в диапазоне температур — от точки росы до точки начала кипения.
Типовые схемы конденсации на НПЗ
- АВТ (атмосферно-вакуумная трубчатка): конденсатор верхнего продукта атмосферной колонны — бензиновая фракция + пары воды + H2S + HCl. Температура: 120-40 градусов. Давление: 1,5-2,5 бар
- Каталитический крекинг (FCC): конденсатор фракционирующей колонны — нестабильный бензин + газ + H2S. Температура: 150-50 градусов. Наличие аминов из системы сероочистки
- Каталитический риформинг: конденсатор стабилизатора — С5+ фракция. Давление до 35 бар. Среда относительно чистая, без H2S
- ГПЗ (газоперерабатывающий завод): конденсация пропана, бутана, пентана из осушенного газа. Низкие температуры (до минус 40 градусов), высокие давления (до 70 бар)
Режимы конденсации
Режим зависит от размещения конденсируемой среды — в трубках или в межтрубном пространстве:
- Конденсация в межтрубном пространстве (shell-side): стандартная схема для НПЗ. Пар поступает сверху, конденсат стекает вниз. Тип TEMA — AES, AET, BES. Преимущества: низкий перепад давления, легко удалять NCG
- Конденсация в трубках (tube-side): применяют при высоком давлении пара (более 40 бар) или когда пар содержит твёрдые частицы. Тип TEMA — AEL, AEM. Конденсат и NCG удаляются из коллектора
На АВТ первый конденсатор (overhead condenser) — наиболее проблемный аппарат завода. Пары содержат одновременно H2S, HCl, NH4Cl, воду и углеводороды. В зоне точки росы воды (110-120 градусов) образуется агрессивная кислая среда. Именно здесь происходит 70% коррозионных отказов. Решение — впрыск нейтрализатора (амина) и промывочной воды перед конденсатором.
3. Конденсация химических паров (амины, NH3, органика)
Химическая промышленность предъявляет к конденсаторам другие требования: чистота продукта, коррозионная стойкость к специфическим средам, работа с токсичными и взрывоопасными веществами.
Аминовые установки
Установки сероочистки газов (DEA, MDEA, MEA) используют конденсаторы для охлаждения кислого газа на выходе из регенератора. Среда — H2S + CO2 + пары воды + следы амина. Температура: 100-40 градусов. Материал — AISI 316L или 304L (в зависимости от концентрации хлоридов в охлаждающей воде). Подробнее о выборе стали: материалы и коррозия конденсаторов.
Аммиачные конденсаторы
Аммиак (NH3) — распространённый хладагент и химический продукт. Конденсация при давлении 10-20 бар и температуре 25-45 градусов. Углеродистая сталь — стандарт для безводного NH3. Категорический запрет на медные сплавы (CuNi): аммиак вызывает стресс-коррозию меди (SCC) уже при концентрации более 1% в паровой фазе.
Органические растворители
Метанол, этанол, ацетон, толуол, ксилол, дихлорметан — конденсируют при атмосферном или пониженном давлении. Для хлорорганики (дихлорметан, хлороформ) нужна стойкость к HCl, который образуется при гидролизе — применяют Hastelloy C-276 или стеклоэмалированные трубки. Для обслуживания и чистки таких аппаратов предусматривают съёмные крышки и дренажи.
Мономеры и полимеризующиеся среды
Стирол, винилхлорид, акриловые мономеры — склонны к полимеризации при перегреве или застое. Конденсаторы проектируют с минимальными застойными зонами, дополнительными дренажами и возможностью быстрой промывки ингибитором. Температура стенки не должна превышать пороговую температуру полимеризации.
↑ К оглавлению4. Материалы: коррозия H2S, Cl-, NH3
Выбор материала конденсатора в нефтегазе и химии определяется не только охлаждающей водой, но и — прежде всего — агрессивностью конденсируемой среды. Основные коррозионные агенты: сероводород (H2S), хлориды (Cl-, HCl), аммиак (NH3), органические кислоты (нафтеновые, муравьиная, уксусная).
| Среда / агент | Тип коррозии | Рекомендуемый материал | Стандарт |
|---|---|---|---|
| H2S (мокрый, более 50 ppm) | SSC, HIC, SOHIC | Углерод. сталь по NACE (HRC 22 max), 316L, Inconel 625 | NACE MR0175 / ISO 15156 |
| HCl (конденсат АВТ) | Общая, питтинг | Monel 400, Hastelloy C-276, титан | API 932-B |
| Cl- в охлаждающей воде | Питтинг, щелевая | 316L (до 1000 мг/л), дуплекс, титан | ГОСТ 34233, ASME VIII |
| NH3 (безводный) | SCC меди | Углеродистая сталь, 316L. Запрет на Cu-сплавы | ГОСТ 34233 |
| NH3 + CO2 + H2O | Общая, МКК | 316L, 304L | ISO 15156 |
| Нафтеновые кислоты (TAN более 0,5) | Общая при T более 220 градусов | 316L (Mo более 2,5%), 317L | API 581 |
| HF (алкилирование) | Общая | Углерод. сталь (HF менее 65%), Monel 400 (HF более 65%) | NACE SP0403 |
Хлорид аммония (NH4Cl) — продукт реакции NH3 и HCl в зоне overhead конденсатора. Осаждается как твёрдая соль при охлаждении ниже 150-180 градусов, образует агрессивную среду при контакте с водой (pH 3-4). Стандартное решение — впрыск промывочной воды (wash water) с расходом 5-10% от потока пара. Без промывки — питтинг 316L за 3-6 месяцев.
5. Вакуумные конденсаторы и неконденсируемые газы NCG
Конденсатор, работающий при абсолютном давлении ниже атмосферного (типично 5-400 мм рт. ст., или 0,007-0,53 бар). Применяется на вакуумных колоннах НПЗ, в производстве мономеров, при перегонке термически нестабильных веществ (витаминов, фармпрепаратов, эфирных масел).
Вакуумная колонна АВТ работает при давлении 20-60 мм рт. ст. Верхний продукт — лёгкий вакуумный газойль + пары воды + NCG. Конденсатор должен сконденсировать целевые фракции и отвести NCG к вакуумсоздающей системе (эжектор или ЖКН).
Неконденсируемые газы (NCG)
NCG — инертные газы (N2, CO2, O2, лёгкие углеводороды C1-C2), которые не конденсируются при рабочих условиях. Источники: натекание воздуха через неплотности, разложение продукта, растворённые газы в сырье. Проблемы NCG:
- Газовая подушка: NCG накапливаются у поверхности конденсации, создавая диффузионное сопротивление. Даже 1% NCG снижает коэффициент теплопередачи на 10-15%, 5% — на 30-50%
- Разрушение вакуума: без отвода NCG давление растёт, температура конденсации повышается, продукт разлагается
- Проектные решения: зона переохлаждения (subcooling zone) в нижней части конденсатора, вент-линия с регулируемым клапаном, баросметрическая труба
В вакуумных конденсаторах площадь теплообмена увеличивают на 30-50% по сравнению с расчётной — именно из-за NCG. Коэффициент теплопередачи в зоне NCG падает до 50-100 Вт/м2*К (против 300-800 для чистого пара). При расчёте кожухотрубного теплообменника зону NCG выделяют в отдельный участок.
6. Fouling: загрязнение и запас площади
Fouling (загрязнение теплообменных поверхностей) — главная причина снижения производительности конденсаторов на НПЗ и химпроизводствах. Отложения создают дополнительное термическое сопротивление, увеличивают перепад давления и сокращают межремонтный пробег.
Типы загрязнений в нефтегазе и химии
- Коксование: термическое разложение тяжёлых углеводородов при температуре стенки более 350 градусов. Характерно для конденсаторов вакуумных колонн
- Полимеризация: образование плёнок и отложений из мономеров (стирол, бутадиен). Предотвращение — контроль температуры стенки и ингибиторы
- Солеотложение: NH4Cl, CaCO3, CaSO4 — из конденсируемых паров или охлаждающей воды. Подробнее: качество воды для конденсаторов
- Биообрастание: на стороне охлаждающей воды (оборотная вода с градирни)
- Коррозионные продукты: оксиды железа, сульфиды — продукты коррозии углеродистой стали
| Среда | Fouling factor Rf, м2*К/Вт | Запас площади, % | Межсервисный интервал |
|---|---|---|---|
| Чистые углеводороды (C3-C6) | 0,0001-0,0002 | 10-15 | 3-5 лет |
| Бензиновые фракции (overhead АВТ) | 0,0003-0,0005 | 15-25 | 1-2 года |
| Тяжёлые фракции (вак. газойль) | 0,0005-0,001 | 25-35 | 6-12 мес. |
| Мазут, гудрон | 0,001-0,003 | 30-50 | 3-6 мес. |
| Аминовые растворы | 0,0002-0,0004 | 10-20 | 2-3 года |
| Оборотная вода (сторона охлаждения) | 0,0002-0,0004 | 15-25 | 1-2 года |
F_real = F_clean / (1 - Rf_total * U_clean), где F_clean — площадь для чистого аппарата, Rf_total — суммарный fouling factor (обе стороны), U_clean — коэффициент теплопередачи чистого аппарата. Чем выше U_clean и Rf, тем больше требуемый запас. Для предварительной оценки используйте калькулятор fouling ниже.
Нужен расчёт конденсатора с учётом fouling и агрессивных сред? Инженер подготовит расчёт за 2-4 часа
Заказать расчёт конденсатора7. Гидравлика и перегородки
Гидравлический расчёт конденсатора в нефтегазе сложнее, чем для однофазных теплообменников: в процессе конденсации объём паровой фазы уменьшается в 100-500 раз, а жидкая фаза накапливается. Перепад давления должен быть минимальным — особенно для вакуумных аппаратов, где каждый мм рт. ст. влияет на температуру конденсации. Подробнее: гидравлика в кожухотрубных конденсаторах.
Типы перегородок
- Сегментные (single segmental): стандарт по TEMA. Шаг 20-45% от диаметра кожуха. Простые, дешёвые, но создают зоны застоя и вибрации
- Двойные сегментные (double segmental): снижают скорость потока и перепад давления на 40-60% при той же теплопередаче. Рекомендуются для вязких сред
- Спиральные (helical baffles): минимальный перепад давления, отсутствие застойных зон, снижение вибрации. Дороже на 15-25%, но окупаются снижением fouling и увеличением межсервисного интервала
- Rod baffles: стержневые опоры вместо пластин. Минимальный перепад давления, идеальны для вакуумных конденсаторов. Ограничение — невысокая поддержка трубок
Для overhead конденсаторов АВТ с большим объёмным расходом пара (100-300 м3/с) применяют конструкцию с разделённым потоком (TEMA J-shell): пар входит в центр кожуха и разделяется на два потока, идущих к торцам. Это снижает скорость и перепад давления вдвое по сравнению с E-shell.
8. Расчёт: LMTD и NTU для многокомпонентных смесей
Термическое сопротивление слоя отложений, м2·К/Вт. Задаётся в техническом задании на основе опыта эксплуатации аналогичных аппаратов. Входит в знаменатель формулы суммарного коэффициента теплопередачи: 1/U_real = 1/U_clean + Rf_tube + Rf_shell. По TEMA табличные значения Rf для нефтепродуктов — от 0,0001 до 0,001 м2·К/Вт.
Расчёт конденсатора для чистого вещества (аммиак, пропан, водяной пар) — относительно прост: конденсация при постоянной температуре, LMTD определяется однозначно. Но для многокомпонентных углеводородных смесей температура конденсации меняется по длине аппарата — от точки росы до точки начала кипения.
Метод зон (zone method)
Стандартный подход для НПЗ-конденсаторов: интервал конденсации разбивают на 10-20 зон. Для каждой зоны определяют:
- Состав пара и жидкости (flash-расчёт при P, T зоны)
- Теплофизические свойства обеих фаз (плотность, вязкость, теплопроводность)
- Коэффициент теплопередачи (корреляции Kern, Bell-Delaware, HTRI)
- Площадь для каждой зоны: dF = dQ / (U * dT_LMTD)
- Суммарная площадь = сумма по всем зонам + запас на fouling
LMTD vs NTU
- LMTD: когда известны все четыре граничные температуры (вход/выход пара и воды). Для противотока и перекрёстного тока — с поправочным коэффициентом F (LMTD correction factor)
- NTU-эффективность: когда известна только входная температура охлаждающей воды. Метод итеративный, но удобнее для предварительных расчётов и оптимизации
Программные комплексы (HTRI Xchanger Suite, Aspen EDR, BJAC) автоматизируют зональный расчёт и учитывают все эффекты: NCG, fouling, двухфазное течение, вибрацию. Для предварительной оценки площади — закажите расчёт у наших инженеров.
↑ К оглавлению9. Кейсы из практики
Объект: НПЗ, мощность 6 млн т/год. Конденсатор верхнего продукта атмосферной колонны, трубки AISI 316L, площадь 1200 м2.
Проблема: через 14 месяцев после пуска — множественные питтинги на первых 300 мм трубок со стороны пара. Снижение производительности на 22%.
Причина: отложения NH4Cl в зоне точки росы воды. Промывочная вода (wash water) подавалась в недостаточном количестве — 3% вместо расчётных 8% от потока пара. Под отложениями — щелевая + питтинговая коррозия.
Решение: увеличение расхода промывочной воды до 10%, установка распределителей для равномерного смачивания всех трубок. Стоимость доработки: 450 тыс. руб. Экономия от предотвращения замены пучка: 8,5 млн руб.
Объект: производство полистирола, конденсатор паров стирола из вакуумной колонны. Давление 50 мм рт. ст., трубки 316L, площадь 180 м2.
Проблема: каждые 3-4 месяца — полная закупорка 15-20% трубок полимером. Чистка — 5 дней простоя.
Причина: застойные зоны у перегородок, где температура стенки превышала 90 градусов (порог полимеризации стирола). Fouling factor заложен как для чистых углеводородов (0,0002) — недостаточно.
Решение: замена сегментных перегородок на rod baffles (устранение застойных зон), увеличение расхода охлаждающей воды для снижения T_стенки до 70 градусов, впрыск ингибитора (TBC) в паровую линию. Межсервисный интервал вырос с 3-4 до 18 месяцев.
Объект: газоперерабатывающий завод. Конденсатор пропановой фракции после деэтанизатора. Давление 18 бар, температура конденсации минус 5 градусов, H2S 200 ppm (мокрый).
Проблема: через 2 года — трещины в зоне сварки трубок к трубной решётке. Утечка пропана в охлаждающую воду.
Причина: углеродистая сталь не соответствовала NACE MR0175: твёрдость в зоне сварки достигала 28 HRC (допустимо — не более 22 HRC). Сульфидное растрескивание под напряжением (SSC).
Решение: замена трубного пучка на сталь по NACE (нормализация + отпуск, HRC не более 22), PWHT (термообработка после сварки). Стоимость: 12 млн руб. Альтернатива — Inconel 625 overlay на трубной решётке (15 млн руб., но ресурс 30+ лет).
10. Нормы: NACE MR0175, ГОСТ, ТР ТС 032, ASME
Конденсаторы для нефтегаза и химии подлежат обязательной сертификации и должны соответствовать ряду стандартов. Несоблюдение — основание для отказа Ростехнадзора в допуске оборудования к эксплуатации. Подробнее: сертификация и нормы для конденсаторов.
Основные стандарты
- ТР ТС 032/2013: технический регламент "О безопасности оборудования, работающего под избыточным давлением". Обязателен для давления более 0,07 МПа. Требует декларирования или сертификации
- ГОСТ 34233 (серия): прочностной расчёт сосудов и аппаратов. Части 1-12 охватывают обечайки, днища, фланцы, трубные решётки, опоры
- ГОСТ Р 55601 (TEMA): стандарт на кожухотрубные теплообменники — типы, обозначения, допуски, материалы
- NACE MR0175 / ISO 15156: обязателен для сред с H2S. Определяет допустимые материалы, твёрдость, режимы термообработки. Три части: углеродистые стали, CRA (коррозионно-стойкие сплавы), никелевые сплавы
- ASME BPVC Section VIII: международный стандарт на сосуды давления. Div. 1 — стандартное проектирование, Div. 2 — альтернативные правила (расчёт по нагрузкам). Применяется при экспорте и на совместных предприятиях
- PED 2014/68/EU: европейская директива по оборудованию под давлением. Нужна для экспорта в ЕС
- API 660 (TEMA): стандарт API на кожухотрубные ТО для нефтегаза — более жёсткие требования к материалам, допускам, испытаниям по сравнению с базовым TEMA
Для крупных НПЗ (особенно проектируемых международными EPC-компаниями) часто требуется одновременное соответствие ГОСТ + ASME или ГОСТ + PED. Это удорожает аппарат на 10-20%, но обеспечивает взаимозаменяемость запчастей и признание сертификата в любой юрисдикции. Уточняйте требования заказчика на этапе спецификации.
11. Как заказать подбор конденсатора
Для подбора кожухотрубного конденсатора под задачу химии или нефтегаза предоставьте:
- Состав паровой фазы: компоненты с концентрациями (масс.% или мол.%), наличие NCG, H2S, HCl, NH3
- Рабочие параметры: давление и температура на входе, требуемая степень конденсации (полная / частичная)
- Расход: массовый или объёмный расход паровой фазы
- Охлаждающая среда: тип (вода, воздух, хладоноситель), температуры входа/выхода, анализ воды
- Ограничения: габариты, допустимый перепад давления, требования к материалам, нормативы (ГОСТ, ASME, NACE)
Инженер выполнит тепловой и гидравлический расчёт, подберёт материал по коррозионной стойкости, предложит 2-3 варианта из каталога или под заказ от производства. Срок — 2-4 часа. Оставьте заявку или позвоните: 8 800 302-58-17 (бесплатно по РФ).
