Что такое разборный теплообменник
Разборные теплообменники относятся к классу пластинчатых аппаратов и занимают доминирующее положение на рынке — около 60% всех поставляемых пластинчатых теплообменников. Ключевое отличие от паяных и сварных исполнений — возможность обслуживания в полевых условиях без специального оборудования.
Разборная конструкция позволяет решить три задачи, недоступные для неразборных аппаратов: механическая чистка поверхностей теплообмена, замена прокладок при их износе, расширение тепловой мощности добавлением пластин в существующую раму.
Конструкция: пластины, прокладки, рама, стяжные болты

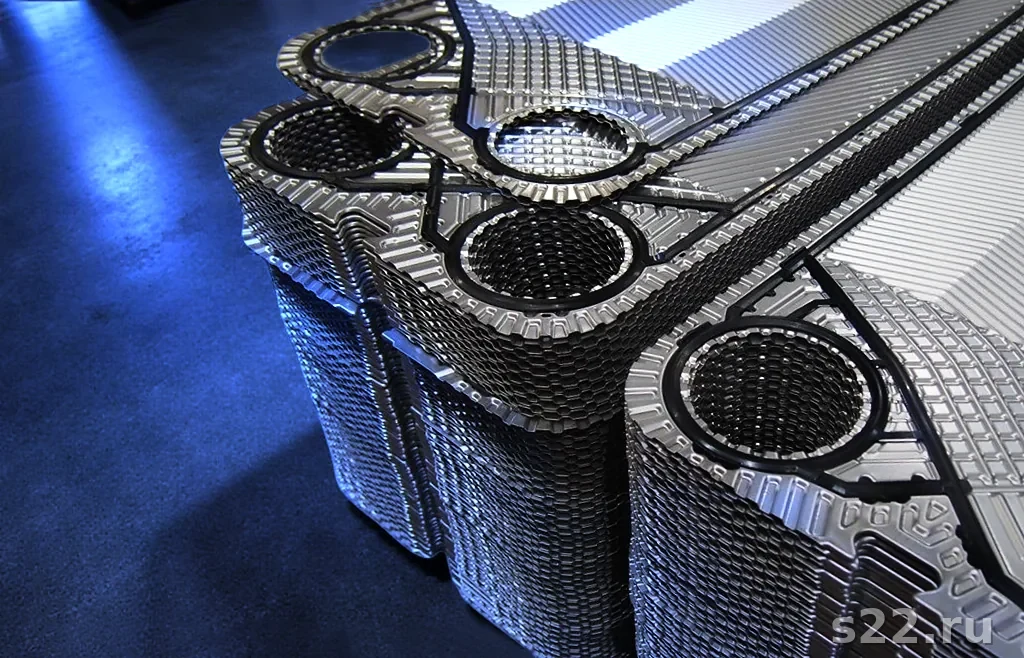

Разборный пластинчатый теплообменник состоит из четырёх основных компонентов: несущей рамы, пакета гофрированных пластин, эластомерных прокладок и стяжных болтов.
Несущая рама
Рама состоит из неподвижной передней плиты и подвижной задней плиты, соединённых горизонтальными направляющими штангами. Плиты изготавливаются из углеродистой стали с защитным покрытием или из нержавейки. Рама воспринимает все механические нагрузки от давления теплоносителей и натяжения стяжных болтов. Важно: рама проектируется с запасом по числу пластин — как правило, на 20–30% больше текущего пакета, что позволяет наращивать мощность.
Гофрированные пластины
Пластины штампуются из листового металла толщиной 0,4–0,8 мм. Гофровый рисунок создаёт турбулентность потока даже при малых скоростях, что обеспечивает высокий коэффициент теплопередачи. Стандартные размеры пластин: от 0,02 м² (малые аппараты) до 4,5 м² (крупные промышленные). Детальнее о материалах и выборе пластин — в отдельной статье.
Прокладки
Прокладки выполняют двойную функцию: уплотнение каналов (предотвращение утечек) и разделение потоков (направление каждого теплоносителя в свои каналы). Прокладка крепится к пластине в специальном пазу — клеевым методом или клипсами (clip-on). Клипсовый метод предпочтительнее для частого обслуживания. О правилах замены прокладок — статья замена уплотнений теплообменника.
Стяжные болты
Стяжные болты обжимают пакет пластин до заданного размера (в мм), обеспечивая герметичность прокладок. Количество болтов зависит от размера аппарата: от 4 для малых до 20+ для крупных. При сборке после разборки болты затягиваются равномерно по периметру, соблюдая размер пакета — это критично для равномерного сжатия всех прокладок.
Виды пластин: гофрированные V, W, χ-типы, free-flow
Геометрия гофрировки пластины определяет два ключевых параметра: интенсивность теплообмена и гидравлическое сопротивление. Подбор типа пластин — часть теплогидравлического расчёта. Подробнее — в статье как выбрать пластины и прокладки.
V-тип (высокоэффективный, угол 60°)
Угол гофрировки 60° к вертикальной оси создаёт максимальную турбулентность. Коэффициент теплопередачи 5000–7000 Вт/м²К для воды. Гидравлическое сопротивление — высокое. Применяется в системах теплоснабжения, ИТП/ЦТП, при чистых средах и достаточном напоре насосов. Это самый распространённый тип.
W-тип (низкоперепадный, угол 30°)
Угол гофрировки 30° — умеренная турбулентность, низкое гидравлическое сопротивление. Коэффициент теплопередачи 2500–4000 Вт/м²К. Применяется при вязких средах (масло, гликоль), малых расходах, ограниченном напоре насоса. Часто используют смешанный пакет V+W — чередование пластин разных типов для оптимального соотношения теплообмена и потерь давления.
χ-тип (крест-точечный)
Специальная гофрировка с перекрёстными точками контакта. Обеспечивает промежуточные характеристики между V и W типами. Повышенная механическая жёсткость пакета — актуально при пульсирующих потоках. Применяется в компрессорных установках и химических реакторах.
Free-flow (свободный поток)
Пластины со специальной гофровкой, создающей широкие каналы без точек контакта. Предназначены для сред с волокнами, взвесями и высоковязких жидкостей (пульпы, фруктовые пюре, осадки). Коэффициент теплопередачи ниже, чем у стандартных, но аппарат не засоряется. Применяется в пищевой и целлюлозно-бумажной промышленности.
Материалы пластин: нержавейка 304/316L, титан, SMO 254
Выбор материала пластин определяется химическим составом теплоносителей, температурой, давлением и требованиями к сроку службы. Неправильный выбор материала — главная причина преждевременного отказа. Сводная информация — в статье материалы пластин теплообменников.
| Материал | Стойкость к хлоридам | Температура, °C | Типичное применение |
|---|---|---|---|
| AISI 304 (08Х18Н10) | до 50 мг/л | до 180 | Горячее водоснабжение, отопление, чистая вода |
| AISI 316L (03Х17Н14М2) | до 200 мг/л | до 180 | Системы теплоснабжения, химия, пищевая |
| Титан Grade 2 | без ограничений | до 300 | Морская вода, кислоты, рассолы |
| SMO 254 (1.4547) | до 1000 мг/л | до 180 | Высококонцентрированные хлориды, морская вода |
| Hastelloy C-276 | все концентрации | до 200 | Серная кислота, хлор, агрессивные среды |
Помимо коррозионной стойкости, материал влияет на теплопроводность пластины. Нержавеющая сталь — 16 Вт/м·К, титан — 22 Вт/м·К. Разница несущественна при тонких пластинах (0,5 мм): термическое сопротивление стенки мало по сравнению с конвективным сопротивлением.
↑ К оглавлениюМатериалы прокладок: NBR, EPDM, Viton, PTFE
Прокладки — расходный материал разборного теплообменника. Их стойкость к рабочей среде и температуре определяет межремонтный ресурс аппарата. Полный регламент по замене — статья замена уплотнений теплообменника.
| Материал | Темп., °C | Стойкость | Не применять при |
|---|---|---|---|
| NBR (нитрил) | до 120 | Масла, топливо, вода | Горячая вода выше 120°C, озон |
| EPDM (этилен-пропилен) | до 150 | Горячая вода, пар, кислоты, щёлочи | Масла, нефтепродукты |
| Viton (FKM) | до 180 | Растворители, кислоты, хлор | Горячий пар выше 180°C |
| PTFE (тефлон) | до 200 | Большинство агрессивных сред | Расплавы металлов, фтор |
Крепление прокладок к пластинам
Два способа крепления: клеевой (прокладка приклеена к пластине специальным клеем) и clip-on (прокладка защёлкивается в паз без клея). Клипсовый метод предпочтителен при частых разборках — замена занимает вдвое меньше времени. При заказе запасных комплектов уточняйте метод крепления: клеевые и clip-on прокладки взаимозаменяемы только при наличии соответствующего паза на пластине.
Применение разборных теплообменников
Теплоснабжение: ИТП и ЦТП
Разборные пластинчатые теплообменники — стандарт для индивидуальных тепловых пунктов (ИТП) и центральных тепловых пунктов (ЦТП). Они выполняют функцию гидравлической развязки между сетью теплоснабжения и внутренними системами здания: отоплением и горячим водоснабжением. Типовые параметры: давление сетевой воды до 16 бар, температура до 150°C, материал пластин — AISI 316L.
Требования к установке в ИТП регламентированы. Подробнее о монтаже пластинчатого теплообменника в тепловом пункте.
Пищевая промышленность
В пищевой промышленности разборные теплообменники применяются как пастеризаторы молока, сока, пива и других напитков, а также как охладители продуктов после термообработки. Обязательные условия: пластины AISI 316L или выше, прокладки из EPDM пищевого класса (FDA/EFSA), возможность CIP-мойки (Cleaning in Place) без полной разборки, полированная поверхность пластин Ra не более 0,8 мкм.
Фармацевтика и биотехнологии
Фармацевтическое производство предъявляет требования GMP к конструкции теплообменников. Разборные аппараты применяются для стерилизации и охлаждения ферментационных сред, нагрева воды для инъекций (WFI), охлаждения технологических потоков в биореакторах. Пластины — AISI 316L с электрополировкой.
Химическая и нефтяная промышленность
В химической промышленности разборные теплообменники используются для охлаждения и нагрева реакционных масс, регенерации тепла между потоками, конденсации паров растворителей. Подбор материала зависит от конкретной среды: нержавейка 316L, Hastelloy, титан или специальные сплавы. О применении в химии — подробнее в статье ремонт пластинчатых теплообменников.
Требовалось заменить устаревшие кожухотрубные теплообменники в ИТП жилого дома 12-этажного дома. Параметры: тепловая мощность 580 кВт, сетевая вода 130/70°C, система отопления 90/70°C.
Подобраны 2 разборных пластинчатых теплообменника с пластинами AISI 316L. Суммарная площадь теплообмена 18 м² вместо прежних 42 м² кожухотрубников.
Производительность пастеризатора 10 000 л/ч. Требования: нагрев молока с 4°C до 72°C, выдержка, охлаждение до 4°C. Среда — сырое молоко с частицами жира и белка.
Применён разборный теплообменник с пластинами AISI 316L, поверхность Ra 0,8 мкм, прокладки EPDM (FDA). Встроена секция регенерации тепла с возвратом 85% энергии.
Охлаждение раствора с содержанием HCl 15%, температура 80→30°C, расход 25 м³/ч. Требование: материал, стойкий к соляной кислоте при нагреве.
Подобран разборный теплообменник с пластинами из Hastelloy C-276. Охлаждающая среда — оборотная вода, пластины из AISI 316L (бюджетное решение для чистой стороны).
Нужен подбор разборного теплообменника под ваши параметры? Оставьте заявку — инженер рассчитает оптимальный аппарат и подберёт материал пластин.
Преимущества и ограничения разборных теплообменников
Преимущества
- Обслуживаемость — полная разборка для механической чистки без вырезки из трубопровода
- Масштабируемость — мощность наращивается добавлением пластин в готовую раму
- Компактность — площадь теплообмена в 3–5 раз больше на единицу объёма, чем у кожухотрубных
- Высокая эффективность — коэффициент теплопередачи 3000–7000 Вт/м²К
- Температурный напор — минимальная разность температур на выходе 1–3°C (у кожухотрубных — 5–10°C)
- Диагностируемость — течи прокладок видны визуально без разборки
Ограничения
- Давление до 25 бар — при более высоком давлении прокладки ненадёжны
- Температура до 200°C — ограничена материалом прокладок
- Загрязнённые среды — волокна и крупные частицы засоряют узкие каналы (3–5 мм)
- Прокладки — расходный материал — требуют замены каждые 5–10 лет
- Не для фазовых переходов — конденсация и кипение в пластинчатых аппаратах требуют специальных исполнений
Сравнение с кожухотрубными теплообменниками
| Параметр | Разборный пластинчатый | Кожухотрубный |
|---|---|---|
| Коэф. теплопередачи, Вт/м²К | 3000–7000 | 500–2000 |
| Минимальный темп. напор, К | 1–3 | 5–10 |
| Макс. давление, бар | 25 | до 300 |
| Макс. температура, °C | 200 | 600+ |
| Компактность | высокая (3–5 раз) | низкая |
| Масштабируемость | добавление пластин | замена аппарата |
| Чистка | механическая разборка | механическая (трубки) |
| Загрязнённые среды | ограничено | без ограничений |
Выбор между разборным и кожухотрубным зависит от условий. При давлении до 16 бар, температуре до 160°C и относительно чистых средах разборный пластинчатый теплообменник всегда предпочтительнее — он компактнее, эффективнее и обслуживаемее. При жёстких параметрах (высокое давление, температура, агрессивные среды, твёрдые частицы) — кожухотрубный. Подробный сравнительный анализ — в статье ремонт пластинчатых теплообменников.
