1. Зачем промывать пластинчатый теплообменник
Отложения образуются в каналах между пластинами (зазор 2–5 мм) из-за жёсткой воды, высоких температур, низкой скорости потока и биологической активности. При накипи толщиной 1 мм теплопроводность падает в 3–8 раз (λ накипи = 0.5–2 Вт/(м·К) против λ стали = 15–20 Вт/(м·К)).
Выбор метода промывки теплообменника зависит от типа и степени загрязнений, конструкции аппарата и наличия дополнительных задач (замена прокладок, осмотр пластин). Получите консультацию специалиста S22.

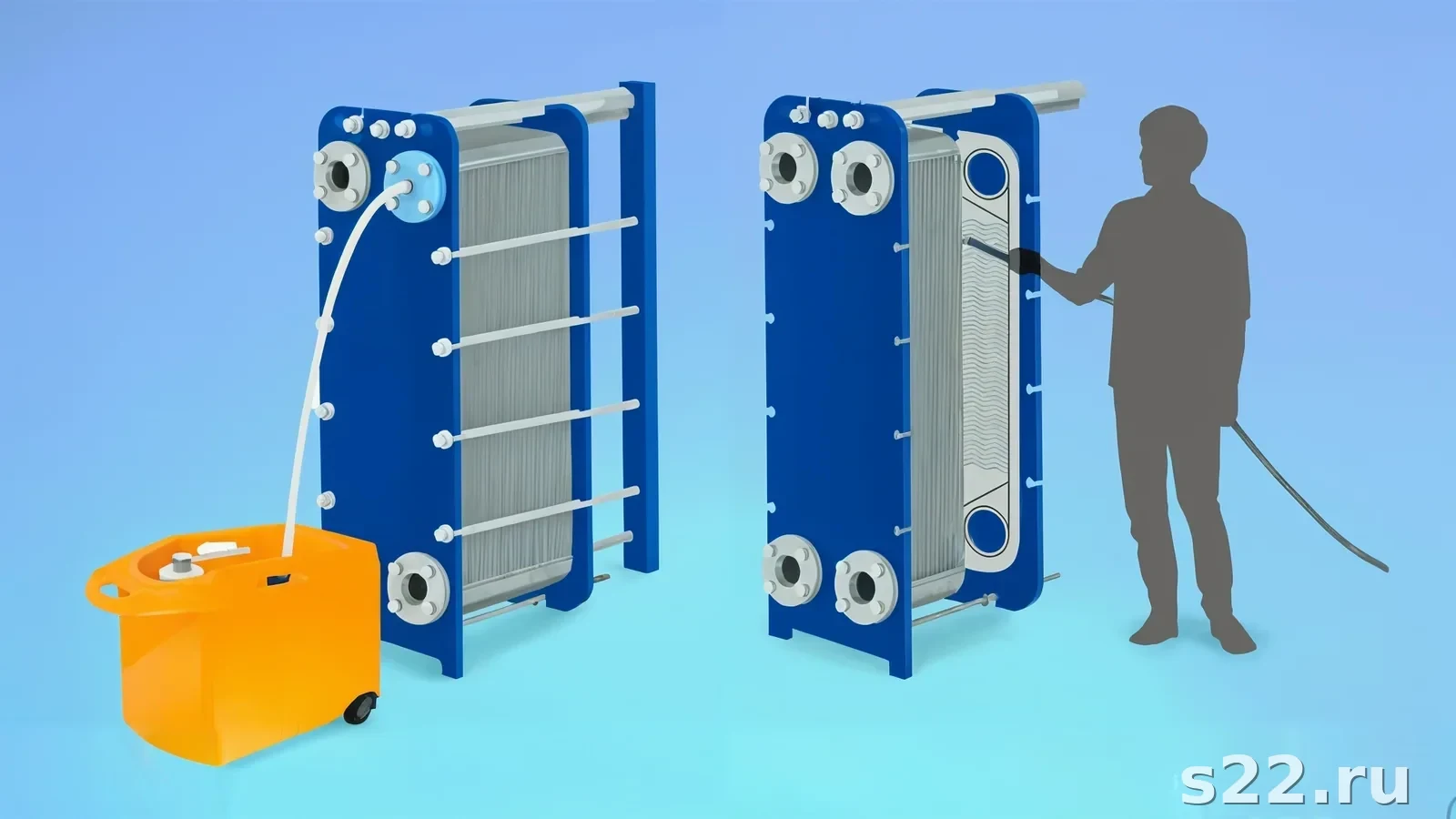

2. Основное сравнение методов
| Параметр | Безразборная (CIP) | Разборная |
|---|---|---|
| Демонтаж аппарата | Нет | Да (полная разборка) |
| Время выполнения | 5–8 часов | 1–2 рабочих дня |
| Стоимость | 15–40 тыс. руб. | 40–150 тыс. руб. |
| Накипь до 2 мм (рыхлая) | Отлично | Избыточно |
| Накипь более 3 мм (плотная) | Неэффективно | Обязательна |
| Замена прокладок | Невозможна | Да |
| Осмотр пластин | Невозможен | Да (выявление пробоев) |
| Риск повреждения при сборке | Нет | Средний (неправильный момент) |
| Силикатная накипь | Малоэффективно | Эффективно (механика) |
| Биопленки | Эффективно (щелочной этап) | Эффективно |
3. Безразборная промывка (CIP): суть метода
При CIP-промывке промывочную установку (насос + бак) подключают к входному и выходному штуцерам одного контура. Химический раствор циркулирует по замкнутому контуру, постепенно растворяя отложения. Подробная пошаговая инструкция — в статье 6 этапов безразборной промывки (CIP).
CIP особенно эффективна для карбонатной накипи (CaCO₃) — реакция с 5% лимонной кислотой при 50°C занимает 2–4 ч. Биопленки удаляют щелочным этапом (NaOH 1–2%) до кислотного. Силикатные отложения (SiO₂) практически не поддаются CIP — нужна разборная промывка или специальные комплексоны (ЭДТА, ОЭДФ) при 80°C.
4. Разборная промывка: этапы и технология
Разборная промывка предполагает полный демонтаж теплообменника: снятие стяжных болтов, извлечение всех пластин, осмотр и очистка каждой пластины отдельно, инспекция прокладок.
5. Как чистить пластины при разборной промывке
Качество чистки пластин при разборной промывке напрямую влияет на последующий ресурс аппарата. Правильная чистка восстанавливает геометрию гофров и пассивный слой нержавеющей стали.
| Метод чистки | Тип отложений | Применимость | Риски |
|---|---|---|---|
| Нейлоновая щётка + кислота | Карбонаты, умеренная накипь | Все ТО | Низкие при соблюдении правил |
| Водоструйная мойка 80–120 бар | Любые рыхлые отложения | Все ТО | Не превышать 150 бар (деформация) |
| Ультразвуковая ванна | Стойкая накипь, силикаты | Пластины до 800×400 мм | Низкие |
| Замочить в ЭДТА 70°C | Силикатные отложения | Все стали и Ti | Нейтрализовать после ЭДТА |
6. Сборка теплообменника после разборной промывки
Правильная сборка — ключевой этап разборной промывки. Ошибки при сборке приводят к течам при первом же пуске. Перед сборкой необходимо: заменить все прокладки с признаками износа, промаркировать пластины (фото до разборки), смазать резьбу шпилек машинным маслом.
Затяжку ведут крест-накрест (как при монтаже колёс): поочерёдно подтягивают противоположные болты, контролируя А-мм по всем четырём углам рамы. Отклонение более 2 мм — перекос, нужна перетяжка. После достижения паспортного А: опрессовка 1.25 × Pрабочее в течение 20–30 мин.
Кейс: разборная промывка ТО котельной, Московская область, 2025
Аппарат: Sondex S42, 120 пластин AISI 316L, прокладки NBR, мощность 580 кВт
Состояние: Накипь 4–6 мм (смешанная: карбонаты + силикаты). CIP ранее не помогал. Δp выше нормы в 3.5 раза.
Работы: Разборка + замочить в ЭДТА (70°C, 3 ч) + механика щёткой + замена 120 прокладок (оригинальные NBR). Итого 14 часов работы.
Результат: Δp вернулся к норме. Q = 97% от проектного. Следующая разборная промывка запланирована на 2028 год при ежегодном CIP.
7. Типы отложений и выбор метода
Тип отложений определяет эффективность каждого метода. Анализ воды (жёсткость, pH, Fe, Si) позволяет заранее спланировать промывку и не тратить время на неэффективный метод.
| Тип отложений | Признаки | CIP | Разборная |
|---|---|---|---|
| Карбонатная накипь (CaCO₃) | Белый/серый налёт, легко царапается | Отлично | Допустимо |
| Силикатная накипь (SiO₂) | Твёрдый серый/бежевый слой | Плохо | Хорошо (ЭДТА, механика) |
| Железо/ржавчина (Fe₂O₃) | Бурый налёт, рассыпается | Хорошо (HNO₃) | Хорошо |
| Биопленки | Слизистый налёт, запах | Хорошо (щелочь) | Хорошо |
| Масло/жиры (промышленные) | Тёмный жирный налёт | Средне (щелочь) | Отлично (механика) |
| Смешанные (тяжёлый случай) | Разнородные слои более 3 мм | Нет | Обязательна |
8. Таблица решений: когда что выбрать
| Ситуация | Рекомендуемый метод | Обоснование |
|---|---|---|
| Плановое ТО, Δp вырос на 20–30% | CIP | Ранняя стадия, накипь рыхлая |
| Δp вырос более чем в 2 раза, CIP не помог | Разборная | Плотные или силикатные отложения |
| Нужна замена прокладок | Разборная | Без разборки замена невозможна |
| Подозрение на пробой пластины | Разборная | Нужен визуальный осмотр |
| Плановая ревизия раз в 3–5 лет | Разборная | Комплексная диагностика |
| Аварийная ситуация, нет времени | CIP (первый этап) | Быстрое частичное восстановление за 5–8 ч |
| Биопленки в системе ГВС | CIP щелочной | Дезинфекция без разборки |
9. Совмещение CIP и разборной: оптимальная стратегия
Для запущенных аппаратов с плотными смешанными отложениями оптимально совместить оба метода: сначала провести CIP (4–6 ч) для размягчения и частичного растворения карбонатного слоя, затем разобрать и дочистить пластины механически. Такой подход сокращает время механической обработки на 40–60% и снижает расход реагентов при разборной промывке.
Также см. статью о промывке и обслуживании пластинчатых теплообменников для комплексного плана ТО. Необходимые прокладки и пластины для замены при разборной промывке — на складе S22 в Москве.
10. Документация: акты промывки
Для объектов ЖКХ, котельных и промышленных предприятий акт промывки теплообменника — обязательный документ технического обслуживания. Он входит в паспорт оборудования и предъявляется при аудите надзорных органов.
Обязательные разделы акта промывки:
- Наименование объекта, дата, ответственные лица
- Модель ТО, серийный номер, количество пластин и прокладок
- Тип и концентрация реагентов, температура и время обработки
- Результаты измерений Δp и pH до/после промывки
- Перечень замененных деталей с артикулами
- Результаты опрессовки (давление, время, утечки нет/есть)
11. Стоимость промывки: CIP и разборная
| Статья затрат | CIP (безразборная) | Разборная |
|---|---|---|
| Работа сервисников | 5–15 тыс. руб. | 20–80 тыс. руб. |
| Реагенты | 3–10 тыс. руб. | 5–15 тыс. руб. |
| Аренда оборудования | 5–15 тыс. руб. | 0–10 тыс. руб. |
| Замена прокладок | — | 10–40 тыс. руб. |
| Итого | 15–40 тыс. руб. | 40–150 тыс. руб. |
Стоимость прокладок для замены при разборной промывке — основная переменная. Узнайте актуальные цены на прокладки под вашу модель на складе S22 в Москве.
12. Ошибки при обоих методах промывки
- CIP: Слишком высокая концентрация кислоты (более 10%) — разрушает прокладки
- CIP: Пропуск нейтрализации — кислота в системе → коррозия
- Разборная: Неправильный момент затяжки при сборке — течь
- Разборная: Металлические щётки при чистке пластин — царапины, ускоренная коррозия
- Оба метода: Отсутствие контроля pH — неполная очистка или повреждение металла
- Оба метода: Игнорирование типа прокладки — несовместимый реагент разрушает эластомер
После промывки любым методом рекомендуется проверить параметры теплоносителя и при необходимости добавить ингибитор коррозии. Для систем с пластинчатыми теплообменниками рекомендуемый pH теплоносителя: 7.5–9.0.
