1. Типы конденсаторов: краткий обзор
Конденсатор — ключевой элемент холодильного цикла и паротурбинных установок. Его задача: отвести теплоту конденсации от пара или хладагента и превратить его в жидкость. Эффективность конденсатора напрямую влияет на COP холодильного цикла, потребление электроэнергии и надёжность всей установки.
Теплообменный аппарат, в котором газообразный хладагент высокого давления отдаёт теплоту конденсации охлаждающей среде (воде, воздуху) и переходит в жидкую фазу. Тепловая нагрузка конденсатора = Q_испарителя + W_компрессора (закон сохранения энергии).
Для подбора конденсатора также изучите полный гид по кожухотрубным конденсаторам и типы по ГОСТ. Специфика типов КНГ/КНВ/ккг/ккв рассмотрена в статье чем отличаются типы КНГ, КНВ, ккг, ккв. Полная схема кожухотрубных охладителей доступна в статье о кожухотрубных холодильниках.
2. Кожухотрубный конденсатор: преимущества и ограничения

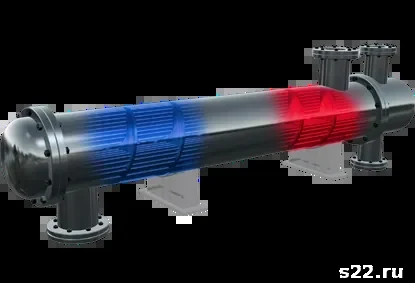

Кожухотрубный конденсатор (КТО-К) — наиболее универсальный тип. Конструкция: трубный пучок внутри цилиндрического кожуха. Хладагент может конденсироваться как снаружи трубок (межтрубное пространство), так и внутри трубок — в зависимости от задачи.
В большинстве фреоновых чиллеров хладагент конденсируется в межтрубном пространстве, охлаждающая вода течёт по трубкам. Это облегчает равномерное распределение хладагента и дренаж конденсата.
Преимущества кожухотрубного конденсатора
- Максимальное рабочее давление — до 6.3 МПа (63 бар) по ГОСТ 15122-79
- Совместимость со всеми хладагентами: фреоны, аммиак, CO₂, пары растворителей
- Ремонтопригодность: замена отдельных трубок, механическая прочистка
- Широкий диапазон тепловых нагрузок: 10–50 000 кВт
- Долгий ресурс: 25–35 лет при соблюдении регламентов обслуживания
- Возможность нанесения катодной защиты и гальванического покрытия
Ограничения кожухотрубного конденсатора
- Крупные габариты при малых нагрузках (при Q до 50 кВт проигрывает пластинчатому)
- Требует водяного охлаждения (не применяется без воды — нужен АВО или испарительный)
- Необходима система оборотного водоснабжения или одноразовый проток
3. Пластинчатый конденсатор: когда выбирать
Пластинчатый конденсатор — гофрированные пластины с тонкими каналами для хладагента и охлаждающей воды. Два исполнения: паяный (BPHE, brazed plate heat exchanger) и разборный. Паяный компактнее и дешевле, разборный — ремонтируемый.
Пластины из нержавеющей стали соединены медной (для фреонов) или никелевой (для аммиака — нельзя медь) пайкой. Объём хладагента в 3–5 раз меньше кожухотрубного. При засорении или трещине — только полная замена блока.
Для сравнения пластинчатого с кожухотрубным читайте статью о сравнении кожухотрубного и пластинчатого теплообменника.
4. Воздушный конденсатор (АВО): без воды
АВО (аппарат воздушного охлаждения) — оребрённые трубки или пластины, обдуваемые осевыми вентиляторами. Хладагент или пар охлаждается атмосферным воздухом. Не нужна система водоснабжения и оборотного охлаждения.
При температуре воздуха +35 °C и выше температура конденсации в АВО вырастает до 45–55 °C — на 10–15 °C выше, чем при водяном охлаждении (30–40 °C). Это снижает COP чиллера на 15–25%, увеличивает потребление электроэнергии и износ компрессора.
5. Испарительный конденсатор: гибридное решение
Испарительный конденсатор сочетает принципы водяного и воздушного охлаждения: на поверхность трубок с хладагентом орошается вода, которая испаряется под воздействием обдувающего воздуха. Температура конденсации на 5–10 °C ниже, чем у АВО, при расходе воды в 10–15 раз меньше, чем у водяного конденсатора с однократным прохождением воды.
6. Таблица сравнения 15 критериев: все типы конденсаторов
Ключевые инженерные и экономические параметры для выбора типа конденсатора при проектировании холодильной или технологической установки:
| Критерий | Кожухотрубный | Пластинчатый | Воздушный (АВО) | Испарительный |
|---|---|---|---|---|
| Коэфф. теплопередачи k | 600–3000 Вт/(м²·К) | 2000–6000 Вт/(м²·К) | 30–80 Вт/(м²·К) | 200–800 Вт/(м²·К) |
| Max давление хладагента | 63 бар | 25–30 бар | 40–60 бар | 25–30 бар |
| Совместимость с NH₃ | Да (сталь) | Только разборный (нерж.) | Да | Да |
| Нужна охл. вода | Да | Да | Нет | Минимально (испарение) |
| Объём хладагента | Высокий | Низкий (÷4) | Средний | Средний |
| Ремонтопригодность | Высокая | Низкая (паяный) / Средняя (разборный) | Средняя (трубки) | Низкая |
| Тепловой диапазон | 10–50 000 кВт | 5–5000 кВт | 50–100 000 кВт | 100–5000 кВт |
| Footprint (площадь) | Средний | Малый | Большой | Средний |
| Чистка | Механическая (ёрши) | Химическая / разборка | Промывка пучков | Хим. очистка орошения |
| Зависимость от климата | Нет | Нет | Высокая (Тнас растёт) | Умеренная (влажность) |
| Обледенение зимой | Нет | Нет | Риск при Т ниже 0 °C | Высокий риск |
| Capex (ориент.) | ×1.0 | ×0.7–0.9 до 300 кВт | ×1.2–1.8 | ×1.5–2.0 |
| Opex (вода + эл.) | Средний | Средний | Высокий (вентил.) | Средний |
| Ресурс | 25–35 лет | 10–20 лет (паяный) | 20–25 лет | 15–20 лет |
| Норм. документация РФ | ГОСТ 15122-79 | ГОСТ Р 52630 | ОСТ 26-291 | Нет отраслевого ГОСТа |
7. Decision matrix: 10 сценариев выбора конденсатора
Практическая таблица решений для наиболее распространённых ситуаций проектирования:
| Сценарий / условие | Рекомендуемый тип | Почему |
|---|---|---|
| Чиллер Q = 50–200 кВт, R410A, вода есть | Пластинчатый (BPHE) | Минимальный Capex, компактный, высокий k |
| Чиллер Q = 300–2000 кВт, R134a, вода из башни | Кожухотрубный КНГ | Надёжность, ремонтопригодность, большой диапазон |
| Аммиачный холодильник Q более 500 кВт | Кожухотрубный КНГ/ккг | NH₃ несовместим с BPHE; стальные трубки |
| Удалённый объект, вода недоступна | Воздушный (АВО) | Нет инфраструктуры водоснабжения |
| Жаркий климат (+40 °C), COP критичен | Испарительный или КТО+башня | АВО даёт Tнас = 55 °C — потеря 20% COP |
| Конденсация водяного пара на ТЭЦ | Кожухотрубный КНГ большой | Давление пара, объём, ремонтопригодность |
| CO₂ (R744), 120 бар, суперкритический цикл | Кожухотрубный спец. исполнение | Только КТО выдерживает 120 бар при CO₂ |
| Пищевое производство, нужна чистая среда | Пластинчатый разборный | Санитарная разборка, CIP-мойка, нерж. пластины |
| Нефтеперерабатывающий завод, пары углеводородов | Кожухотрубный КП или ккг | Высокое давление, высокий ΔT, агрессивные среды |
| Бюджетное решение, Q до 100 кВт, фреон R32 | BPHE пластинчатый | Минимальный Capex (в 2 раза дешевле КТО) |
Для подбора конденсатора для конкретного хладагента воспользуйтесь формой ниже или прочтите блок заявки — инженер выберет оптимальный тип и рассчитает типоразмер. Также смотрите статью о конденсаторе чиллера с примерами для R134a и R410A.
8. Стоимость: Capex vs Opex vs TCO за 10 лет
При принятии решения о типе конденсатора важно сравнивать не только начальную стоимость оборудования (Capex), но и операционные расходы (Opex) за жизненный цикл.
| Статья расходов | Кожухотрубный | Пластинчатый BPHE | АВО | Испарительный |
|---|---|---|---|---|
| Capex (оборудование), Q=500 кВт | 320 000 руб. | 210 000 руб. | 480 000 руб. | 650 000 руб. |
| Монтаж + подключение | 45 000 руб. | 25 000 руб. | 95 000 руб. | 120 000 руб. |
| Вода (куб./год × стоимость) | 48 000 руб./год | 48 000 руб./год | 0 | 8 000 руб./год |
| Электроэнергия вентиляторов/насосов | 15 000 руб./год | 15 000 руб./год | 85 000 руб./год | 35 000 руб./год |
| ТО (химпромывка, осмотры) | 20 000 руб./год | 30 000 руб./год | 25 000 руб./год | 45 000 руб./год |
| TCO за 10 лет (ориент.) | 1 180 000 руб. | 960 000 руб. | 1 650 000 руб. | 2 120 000 руб. |
При наличии оборотного водоснабжения пластинчатый BPHE выгоднее кожухотрубного при Q до 300 кВт (меньше Capex, схожие Opex). Кожухотрубный выгоднее при Q более 500 кВт. АВО и испарительный — выбираются только при отсутствии воды или специфических требованиях.
Для получения стоимости конкретного оборудования обратитесь к услуге стоимость теплообменника или оставьте заявку. Расчёт конденсатора — на странице методики расчёта кожухотрубного конденсатора. Каталог оборудования: кожухотрубные теплообменники.
9. 3 кейса сравнения типов конденсаторов
Ситуация: Пластинчатый BPHE 350 кВт вышел из строя через 7 лет — коррозия по контуру хладагента. Стоимость замены нового BPHE ≈ 180 000 руб. Решили заменить на КНГ.
Итог замены: Кожухотрубный КНГ диаметр 400 мм, 4 хода, та же тепловая нагрузка. Capex +90 000 руб. к BPHE.
Результат: КНГ работает 5 лет без единой проблемы. Расчётный срок службы 30 лет vs 7–12 лет у BPHE. За жизненный цикл экономия ~350 000 руб. на заменах.
Ситуация: АВО при зимних температурах -50 °C давал обледенение пучков и остановки. Расход электроэнергии вентиляторов летом (при +35 °C) вырос в 2.5 раза.
Решение: Кожухотрубный конденсатор с заглублённой системой подземного водяного охлаждения (температура грунтовых вод +8 °C круглый год).
Результат: Экономия электроэнергии 38%, исключены остановки на обслуживание в морозы. Capex +650 000 руб. окупился за 2.5 года.
Ситуация: Проект новой холодильной установки на R717 (аммиак). Исходная спецификация включала пластинчатые конденсаторы BPHE. Проверка совместимости выявила проблему: BPHE с медной пайкой несовместимы с NH₃.
Решение: Заменены на два кожухотрубных КНГ диаметром 630 мм, стальные трубки Ст20, суммарная нагрузка 1 200 кВт.
Результат: Система запущена в срок. Итоговый Capex на 150 000 руб. выше, но ресурс аппаратов 30+ лет. BPHE пришлось бы менять каждые 8–12 лет.
