Течь теплообменника: причины, диагностика и устранение

🔗

Комплексное обслуживание теплообменников Промывка, ревизия, замена прокладок — полный гид: Промывка теплообменников →

Причины течи теплообменника

Течь в теплообменнике — одна из самых распространённых проблем при эксплуатации теплового оборудования. Важно сразу определить характер течи: внешняя (наружу) или внутренняя (между контурами), поскольку это определяет способ устранения.

Внешние течи

Видимый выход теплоносителя наружу — на корпус, пол, трубопроводы. Источники:

Износ уплотнительных прокладок — главная причина в разборных ПТО. Резина стареет, теряет эластичность, появляются микротрещины
Ослабление затяжки шпилек — вибрация, температурные циклы, длительная эксплуатация
Коррозия металла пластин — хлориды, агрессивные среды, питтинг под прокладками
Механическое повреждение — трещины от гидроудара, теплового удара при резком охлаждении
Заводской дефект монтажа — неправильная затяжка при первоначальном монтаже

Внутренние течи (межконтурные)

Смешение двух рабочих сред внутри аппарата — часто незаметны внешне, обнаруживаются по изменению качества теплоносителя. Источники:

Сквозная коррозия пластины — хлоридный питтинг, щелевая коррозия
Трещина пластины — усталостное разрушение при циклических нагрузках, гидроудар
Разрушение уплотнения между каналами — двойная прокладка в зоне портов

Опасность внутренней течи

Межконтурная течь опасна смешением сред. В системах ГВС это загрязнение питьевой воды теплоносителем с химикатами или гликолем. В химических системах — взаимодействие несовместимых веществ. При обнаружении признаков внутренней течи — немедленная остановка системы.

Диагностика течи

Алгоритм определения источника

Визуальный осмотр: осмотр под давлением, фонарём и зеркалом ищем следы влаги, соляной налёт, ржавчину. Точно определяем — откуда течёт: по периметру прокладки, из порта, через корпус.
Стоп-тест: остановить циркуляцию, поддержать статическое давление. Падение давления в одном контуре при стабильном втором — признак межконтурной течи.
Тест на смешение: отобрать пробы из обоих контуров. В ГВС — проверка на наличие антифриза или ингибиторов (тест-полоски). В химических системах — анализ на специфические компоненты.
Опрессовка воздухом/азотом: аппарат отключают, один контур заглушают, другой подают под давлением 1,5Pраб. Место течи определяют мыльным раствором.
Тепловизионная инспекция: при работе системы термальные аномалии указывают на зону межконтурного перетока.

Таблица диагностических признаков

Признак	Вероятная причина
Лужа под аппаратом	Внешняя течь прокладки или корпуса
Мокрые края пакета пластин	Ослабление затяжки или износ периферийной прокладки
Повышение жёсткости в ГВС	Затечка сетевой воды из первого контура
Антифриз в ГВС	Сквозная течь пластины или прокладки между портами
Падение давления обоих контуров	Внешняя течь общего корпуса
Коричневый осадок в ГВС	Коррозия пластин, металлические продукты в воде

Устранение течи

Подтяжка шпилек

Наиболее простое решение, применимое при внешней течи по периметру при ещё рабочих прокладках.

Работа на ОТКЛЮЧЁННОМ и ОСТЫВШЕМ аппарате
Подтяжка крест-накрест, равномерно по всему периметру
Использование динамометрического ключа — момент затяжки по паспорту (обычно 50–120 Н·м)
Допустимо дотяжка не более чем на 3–5% от нормы, затем повторный контроль

Запрещено при подтяжке

Подтягивать горячий аппарат под давлением
Превышать максимальный момент затяжки из паспорта
Подтягивать только с одной стороны — перекос пакета
Использовать удлинители на ключе без контроля момента

Замена уплотнительных прокладок

Необходима при: изношенных или задеревеневших прокладках, систематических течах после нескольких подтяжек, плановом ТО.

Сброс давления, слив теплоносителя, разметка пакета перед разборкой
Разборка пакета, нумерация пластин (порядок критичен!)
Очистка канавок от старых прокладок и клея — механически и растворителем
Визуальный осмотр каждой пластины (питтинг, трещины, деформации)
Установка новых прокладок — с клеем или без, по типу прокладок
Сборка пакета в обратном порядке строго по схеме
Затяжка шпилек поэтапно: 30%, 60%, 100% расчётного момента, крест-накрест
Опрессовка 1,5 Pраб, выдержка 30 мин, контроль

Типы прокладок и их применение

Материал	Температура	Применение
NBR	до +100°C	Вода, гликоли, нефтепродукты
EPDM	до +150°C	Вода, пар, щелочи
FKM/Viton	до +175°C	Агрессивные химические среды
Silicone	до +200°C	Высокотемпературные процессы
PTFE	до +230°C	Концентрированные кислоты, растворители

Замена пластин

Требуется при сквозной коррозии, трещинах, деформации пластин. Замена только повреждённых пластин допустима — важно, чтобы новые пластины соответствовали типу и гофровке существующего пакета. Несовместимые пластины нарушают гидравлику.

Ремонт паяных теплообменников

Паяные ПТО (ВПТ, паяные CB) при течи требуют специализированного ремонта — аргонодуговая сварка в мастерской. В полевых условиях самостоятельный ремонт крайне затруднён. При повреждении, как правило, экономически целесообразнее замена блока.

Профилактика течей

Плановое техническое обслуживание

Большинство аварийных течей предотвращаются плановым ТО:

Раз в год: визуальный осмотр, контроль момента затяжки, анализ теплоносителя
Раз в 3–5 лет: полная ревизия с разборкой, осмотр пластин, замена прокладок по состоянию
После гидроудара: внеплановая ревизия — осмотр пластин на трещины
При смене теплоносителя: проверка совместимости с прокладками

Связь загрязнения и течей

Отложения накипи и биологических плёнок создают термические напряжения (горячие зоны), ускоряют щелевую коррозию под осадком и нарушают равномерность давления на прокладки. Регулярная промывка — прямая профилактика течей.

Подробнее о промывке →

Качество теплоносителя

Главный фактор долговечности — состав воды. Жёсткость выше 3 мг-экв/л → активное накипеобразование. Хлориды выше 50 мг/л → питтинговая коррозия нержавеющих пластин. pH вне диапазона 7–9 → коррозия или отложения. Регулярный анализ теплоносителя предупреждает большинство проблем.

Стоимость устранения течи

Вид работ	Стоимость
Подтяжка шпилек (выезд)	3 000–8 000 ₽
Замена прокладок (малый ПТО до 20 пластин)	8 000–18 000 ₽
Замена прокладок (средний ПТО 20–80 пластин)	18 000–45 000 ₽
Замена прокладок (крупный ПТО 80+ пластин)	45 000–120 000 ₽
Замена пластин (штучно)	3 000–15 000 ₽/шт
Полная ревизия с опрессовкой	от 25 000 ₽

Подробнее о ценах на обслуживание — в статье о стоимости промывки и ТО.

⚡

Обнаружили течь? Требуется диагностика? Весь спектр сервиса: Промывка и обслуживание теплообменников

Часто задаваемые вопросы

Почему течёт теплообменник?+

Основные причины: износ или повреждение уплотнительных прокладок, ослабление затяжки шпилек, коррозионное повреждение пластин, трещины от гидравлического удара или перегрева, заводской дефект.

Можно ли подтянуть теплообменник при течи?+

Да, если течь внешняя (по периметру) и прокладки ещё в рабочем состоянии. Подтяжку выполняют равномерно крест-накрест до расчётного момента затяжки. Запрещено подтягивать горячий аппарат или превышать максимальный момент.

Как определить, где течёт теплообменник?+

Внешнюю течь видно визуально или по пятнам. Внутреннюю (межконтурную) определяют по смешению сред: анализ качества теплоносителя, перепад давлений при стоп-тесте, гелиевая течеискательная проверка.

Сколько стоит устранение течи теплообменника?+

Подтяжка: 3 000–8 000 ₽. Замена прокладок: 8 000–35 000 ₽ в зависимости от размера. Замена пластин: 15 000–80 000 ₽. Полная разборка с ревизией: от 25 000 ₽.

Можно ли заварить течь в теплообменнике?+

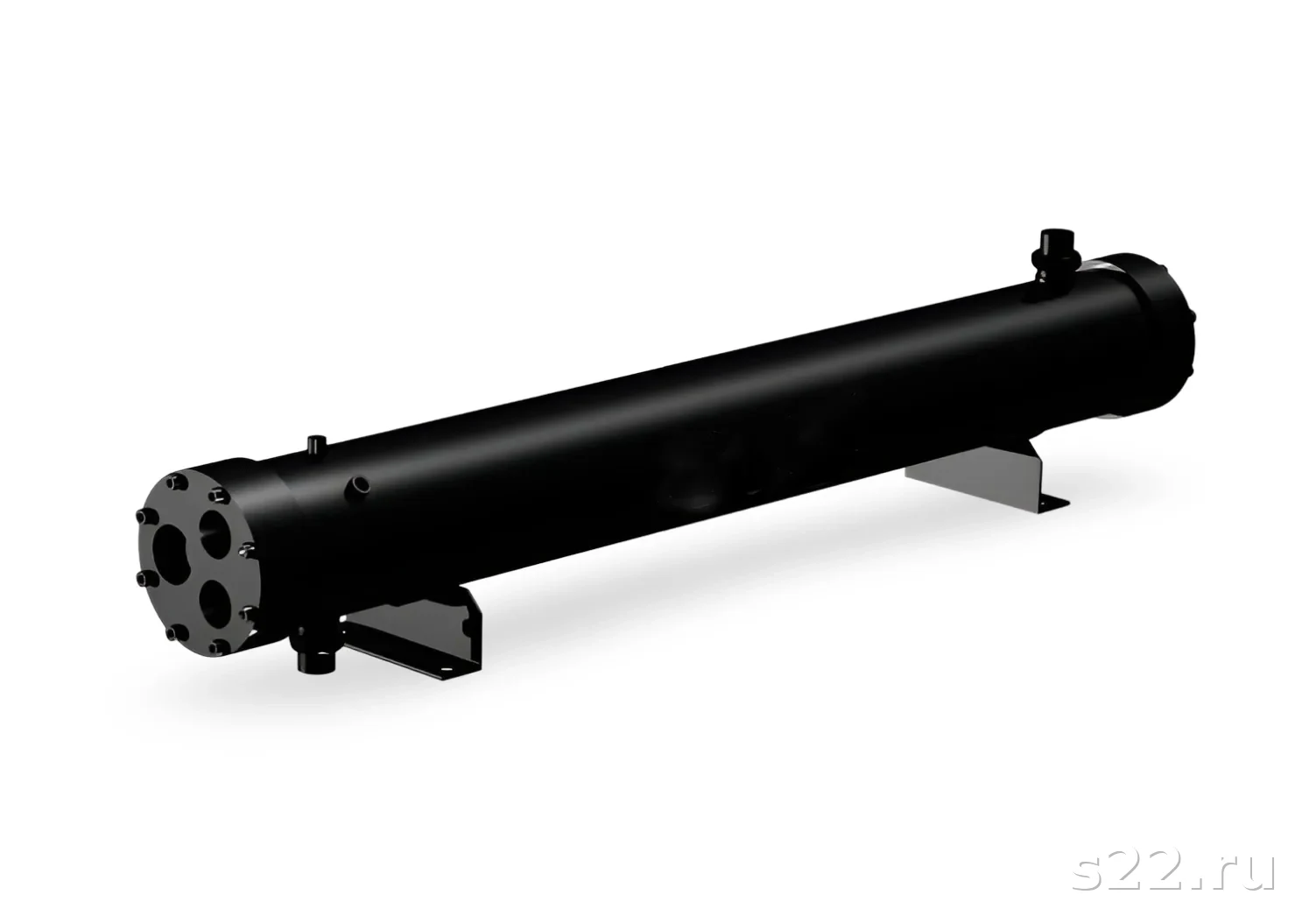

В паяных теплообменниках — только в мастерской с аргонодуговой сваркой, нет смысла в полевых условиях. В разборных — нет, пластины не предназначены для сварки. В кожухотрубных — возможна аргонодуговая сварка трубок при квалифицированном исполнении.

Как часто нужно менять прокладки в теплообменнике?+

Срок зависит от условий: при температуре до 80°C и нейтральной среде — 7–10 лет. При 120–150°C — 3–5 лет. При агрессивных средах (кислоты, гликоли, хлориды) — 2–4 года. Плановая замена предупреждает аварийную течь.

Что делать, если теплообменник потёк во время работы?+

1. Снизить давление или остановить систему. 2. Оценить характер течи: внешняя или внутренняя, место, интенсивность. 3. Попробовать равномерную подтяжку. 4. Если не помогло — выключить и вызвать специалиста для полной ревизии.

Влияет ли загрязнение теплообменника на риск течи?+

Да. Отложения и накипь вызывают локальный перегрев (hot spots), создают дополнительные термические напряжения и ускоряют коррозию под осадком. Своевременная промывка снижает риск аварийной течи.

Можно ли продолжать эксплуатацию теплообменника с небольшой течью?+

Не рекомендуется. Даже малая течь — признак начала деградации уплотнений. При смешении контуров загрязняется теплоноситель, а при межконтурной течи возможно попадание химикатов или гликоля в питьевые контуры.

Какие прокладки самые надёжные для теплообменника?+

EPDM — универсальный выбор для воды и пара до 150°C. NBR — для нефтепродуктов и гликолей. FKM/Viton — для агрессивных химических сред и высоких температур. Оригинальные прокладки производителя всегда предпочтительнее аналогов.

🔧
