1. Зачем нужен теплообменник в системе отопления частного дома
Устройство для передачи тепловой энергии между двумя контурами без смешивания сред. В частных домах применяется для разделения первичного контура котла или центральной сети от вторичного контура отопительных приборов, тёплого пола или ГВС.
Современная система отопления частного дома нередко включает несколько контуров с разными рабочими параметрами. Котёл (газовый, твёрдотопливный, электрический) работает при одних температурах и давлениях, тёплый пол требует воды 35-45°С, а радиаторы — 70-80°С. Теплообменник позволяет создать гидравлическую развязку между этими контурами.
При подключении к централизованным тепловым сетям теплообменник становится обязательным элементом: сетевая вода содержит загрязнения, может иметь давление до 12 бар и температуру до 150°С. Без разделения контуров всё домовое оборудование выйдет из строя. Подробнее об общих принципах работы читайте в статье о видах теплообменников.
Основные функции теплообменника в частном доме: гидравлическая развязка контуров, температурное разделение, защита котла от перегрева и гидроудара, возможность использовать антифриз в тёплом полу при водяном первичном контуре. Посмотреть модели пластинчатых теплообменников можно в каталоге S22.
2. Типы теплообменников для частных домов
Для частных домов применяют несколько типов теплообменников (теплообменных аппаратов). Выбор зависит от мощности системы, чистоты теплоносителя и бюджета.
Пластины из нержавеющей стали, соединённые медной или никелевой пайкой. Компактный, герметичный, не требует обслуживания 5-7 лет. Рабочее давление до 30 бар, температура до 180°С. Идеален для небольших домов.
Пакет гофрированных пластин из нержавеющей стали, стянутый болтами. Разбирается для чистки и замены пластин или прокладок. Оптимален при жёсткой воде и мощности свыше 100 кВт.

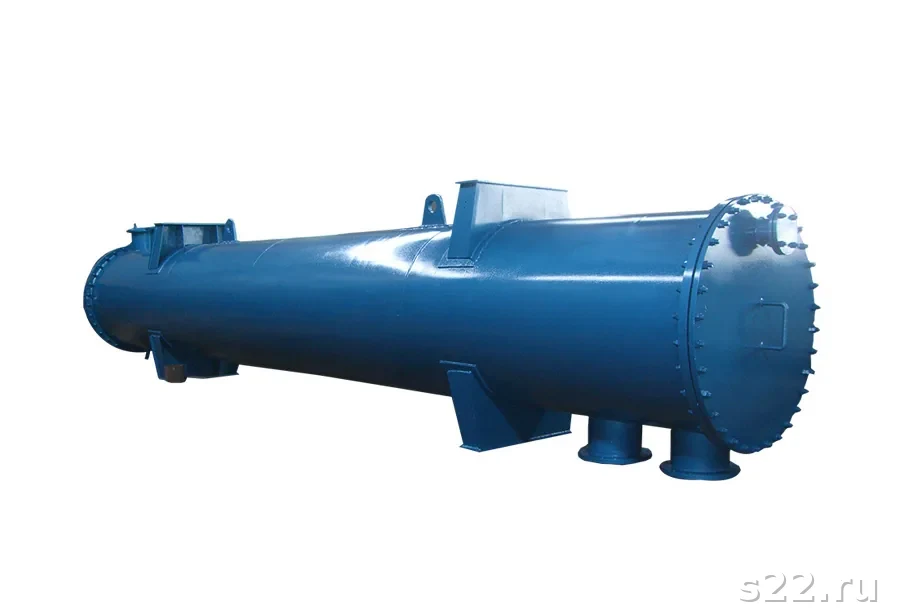

| Параметр | Паяный (CBH) | Разборный (ПТО) | Кожухотрубный |
|---|---|---|---|
| Мощность | 3-500 кВт | 10-10 000 кВт | 20-5 000 кВт |
| Цена | 8 000-50 000 руб. | 25 000-300 000 руб. | 30 000-500 000 руб. |
| Обслуживание | Редко (5-7 лет) | Ежегодно | Раз в 2-3 года |
| Антифриз | 316L — да, медь — нет | 316L — да | 316L — да |
| Ремонт | Только замена | Замена пластин/прокладок | Замена трубок |
Для ГВС в частном доме мощностью до 50 кВт оптимальны паяные теплообменники с медной пайкой — они дешевле, компактнее и не требуют специального обслуживания при условии чистой воды.
3. Расчёт мощности и площади теплообмена
Правильный подбор теплообменника начинается с расчёта тепловой нагрузки. Заниженная мощность приведёт к недогреву дома, завышенная — к лишним расходам.
Q = G × Cp × ΔT, где G — массовый расход теплоносителя (кг/с), Cp = 4180 Дж/кг·К для воды, ΔT — разность температур подачи и обратки (°С). Для дома 200 м² стандартная нагрузка: 20 кВт (отопление) + 10 кВт (ГВС) = 30 кВт.
Площадь поверхности теплообмена рассчитывается по формуле: F = Q / (k × LMTD), где k — коэффициент теплопередачи (3 000-6 000 Вт/м²·К для пластинчатых ТО), LMTD — средний логарифмический температурный напор.
Определить нагрузку
Суммируем тепловые потери дома + нагрузку ГВС + запас 20-25%
Задать температурные режимы
T1in/T1out первичного контура, T2in/T2out вторичного контура
Рассчитать LMTD
LMTD = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2) для противоточной схемы
Подобрать модель
По таблицам производителя или программе подбора с нужной площадью
Самостоятельный расчёт — непростая задача. Проще оставить заявку — наши инженеры выполнят расчёт бесплатно и предложат подходящую модель из склада.
Не занижайте запас мощности. При пиковой нагрузке (морозы ниже расчётной температуры, отключение горячей воды) недостаточный теплообменник не справится с обогревом дома. Запас 20-25% от расчётной нагрузки обязателен.
4. Материалы: нержавейка, медь, антифриз
Выбор материала пластин и прокладок — ключевой фактор долговечности теплообменника. Неправильный выбор приводит к коррозии уже через 1-2 года.
| Материал | Теплоноситель | Температура | Применение |
|---|---|---|---|
| Нержавейка AISI 304 | Чистая вода | до +180°С | Стандартные системы |
| Нержавейка AISI 316L | Вода, пропиленгликоль | до +180°С | Антифриз, морская вода |
| Пайка медь (CBH) | Вода без хлоридов | до +195°С | Котельные, ГВС |
| Пайка никель | Аммиак, кислоты | до +200°С | Промышленные задачи |
При использовании пропиленгликоля (незамерзающий теплоноситель для тёплого пола) выбирайте пластины из нержавейки 316L. Медная пайка с этиленгликолем не совместима — разрушается за 1-2 сезона.
5. Схемы подключения к системе отопления
Правильная схема подключения теплообменника напрямую влияет на эффективность теплопередачи. Основное правило: потоки должны идти навстречу (противоток), а не параллельно.
В противоточной схеме горячий теплоноситель и холодный движутся навстречу друг другу. Это обеспечивает максимальный температурный напор LMTD на протяжении всей длины канала. При параллельном токе LMTD снижается на 15-30%, соответственно требуется больше площади или теплообменник не обеспечивает нужную мощность.
Стандартная схема для частного дома: котёл подаёт горячую воду в первичный контур теплообменника. Вторичный контур — система отопления дома с собственным циркуляционным насосом. Узнать больше о схемах подключения можно в разделе схемы подключения пластинчатого теплообменника.
При подключении к центральным тепловым сетям монтируют полную обвязку теплообменника с регулирующим клапаном, термометрами, манометрами, фильтром и байпасом.
6. Монтаж и обвязка теплообменника
Теплообменник монтируется в отдельный тепловой узел — небольшой шкаф или отсек котельной. Минимальный обвязочный комплект включает запорную арматуру, фильтры, термометры, манометры и циркуляционные насосы.
Установка теплообменника
На стену или на пол в зависимости от размера. Горизонтальное или вертикальное положение по инструкции производителя
Подключение контуров
Первичный — от котла/сети, вторичный — к системе дома. Проверить направление противотока по маркировке на корпусе
Установка насосов
По одному циркуляционному насосу на каждый контур. Подбор насоса по расходу и напору
Опрессовка и пуск
Гидравлическое испытание давлением 1.5×Рраб, удаление воздуха, проверка температур на выходе
Подробнее об обвязке читайте в статье обвязка теплообменника. При использовании разборных пластинчатых ТО важно правильно затянуть пакет пластин по инструкции — см. монтаж пластинчатого теплообменника.
Особенности подключения при газовом и твёрдотопливном котле
Тип котла влияет на схему обвязки теплообменника. Для газового котла с закрытой системой теплообменник чаще всего применяют для разделения контуров тёплого пола и радиаторов. Давление системы 1.5-2.5 бар — паяный теплообменник с запасом по давлению.
Для твёрдотопливного котла теплообменник особенно важен: при перегреве котла (температура более 95°С) теплообменник защищает вторичный контур от кипения. Рекомендуется термостатический клапан для защиты котла, а также аварийный охлаждающий контур при котлах мощностью более 50 кВт.
- Газовый котёл: паяный теплообменник 8-40 кВт, рабочее давление 1.5-3 бар, температура до 85°С
- Твёрдотопливный котёл: разборный с буферной ёмкостью или кожухотрубный, рабочая температура до 110°С
- Тепловой насос: теплообменник для разделения рассольного и водяного контуров, материалы 316L
- Центральное теплоснабжение: разборный ПТО с регулирующим клапаном и узлом учёта
Более широкое применение теплообменников в отоплении — в статье теплообменники для охлаждения и промышленные теплообменники.
7. Обслуживание и промывка теплообменника
Регулярное обслуживание продлевает срок службы теплообменника и сохраняет его эффективность. Основные признаки загрязнения: снижение ΔT на выходе, рост потребления энергии котлом, снижение расхода теплоносителя.
Своевременное обслуживание теплообменника позволяет сохранить его эффективность и избежать дорогостоящего ремонта. Основные виды обслуживания: визуальный осмотр, гидравлическое испытание, промывка (CIP или механическая), замена прокладок.
Регламент обслуживания теплообменника
| Вид работ | Периодичность | Тип ТО |
|---|---|---|
| Визуальный осмотр (течи, шум) | Ежемесячно | Все типы |
| Проверка ΔT на выходе | Раз в квартал | Все типы |
| Подтяжка болтов пакета | Ежегодно | Разборный ПТО |
| Промывка CIP (химическая) | Раз в 2-5 лет | Все типы |
| Замена прокладок | Раз в 5-10 лет | Разборный ПТО |
| Полная разборка и чистка пластин | По состоянию | Разборный ПТО |
Кейс: промывка теплообменника в коттедже 350 м²
ЗадачаТеплообменник 60 кВт после 4 лет работы с жёсткой водой (жёсткость 8 мг-экв/л). Эффективность снизилась на 35%.
РешениеБезразборная промывка (CIP) 5% раствором ортофосфорной кислоты, затем нейтрализация содой. Время промывки 3 часа.
РезультатЭффективность восстановлена на 98%. Рекомендована промывка раз в 2 года при данной жёсткости воды. Стоимость промывки: 15 000 руб.
Для паяных теплообменников — только CIP без разборки. Для разборных — возможна механическая чистка пластин. Подробнее о промывке читайте в промывка теплообменников и химическая промывка.
Теплообменник для тёплого пола в частном доме
Тёплый пол — особый случай, где теплообменник критически важен. Система тёплого пола работает при температуре теплоносителя 30-45°С, тогда как котёл подаёт 70-90°С. Теплообменник (или смесительный узел) является обязательным элементом для разделения температурных режимов.
При использовании незамерзающего теплоносителя в тёплом полу (пропиленгликоль, этиленгликоль) — разборный теплообменник с пластинами 316L становится единственным правильным выбором. Это позволяет использовать антифриз во вторичном контуре тёплого пола при водяном первичном контуре котла.
Мощность теплообменника для тёплого пола: типовая нагрузка 80-120 Вт/м² при перекрытии трубами с шагом 150-200 мм. Для дома 200 м² с тёплым полом на всей площади: 200 × 100 Вт = 20 кВт + запас 25% = 25 кВт.
При совмещении тёплого пола (35-45°С) и радиаторов (70°С) от одного теплообменника — используйте смесительный узел с трёхходовым клапаном для регулировки температуры тёплого пола независимо от радиаторного контура.
Узнать больше о комплексных системах: где используют пластинчатые теплообменники — обзор всех применений.
8. Цены на теплообменники для частных домов
| Тип | Мощность | Цена (руб.) | Примеры моделей |
|---|---|---|---|
| Паяный CBH (медь) | 10-30 кВт | 8 000-18 000 | Alfa Laval CB14, SWEP B5 |
| Паяный CBH (медь) | 30-100 кВт | 18 000-45 000 | Alfa Laval CB20, SWEP B10 |
| Разборный ПТО | 50-200 кВт | 25 000-120 000 | АСТЕРА А-30, Funke FP-05 |
| Разборный ПТО | 200-500 кВт | 80 000-300 000 | Alfa Laval M6, GEA NT-50 |
Актуальные цены и наличие на складе уточняйте в каталоге теплообменников S22. Подбор и расчёт — бесплатно, срок поставки со склада 1-3 дня.
Как повысить КПД теплообменника в частном доме
Эффективность теплообменника зависит не только от правильного подбора, но и от условий эксплуатации. Несколько практических рекомендаций:
Кейс: оптимизация теплообменника в доме 400 м²
ЗадачаТеплообменник 80 кВт работает неэффективно — температура вторичного контура на 12°С ниже проектной при расчётных параметрах первичного.
РешениеДиагностика показала параллельное подключение вместо противоточного. Перемонтаж патрубков. Дополнительно промывка — накипь снизила k на 20%.
РезультатТемпература вторичного контура достигла проектного значения. Экономия газа 18% по сравнению с периодом до ремонта. Срок окупаемости работ — 1 отопительный сезон.
Основные методы повышения КПД: правильная схема противотока, регулярная промывка от накипи, оптимизация расходов теплоносителя через балансировочные клапаны, утепление трубопроводов обвязки.
Также рекомендуем изучить статью как увеличить КПД пластинчатого рекуператора для получения дополнительных рекомендаций.
Теплообменник для ГВС в частном доме
Горячее водоснабжение (ГВС) — одно из основных применений теплообменников в частных домах. Есть несколько схем организации ГВС через теплообменник:
- Проточный нагрев: холодная вода нагревается в теплообменнике от первичного контура котла. Экономичен, нет потерь при хранении, требует теплообменника достаточной мощности
- Бойлер косвенного нагрева: встроенный змеевик или теплообменник нагревает накопительный бак. Позволяет использовать теплоноситель с добавками (антифриз) в первичном контуре
- Двухступенчатая схема: холодная вода сначала подогревается в экономайзере (до 30-40°С), затем догревается до 60°С. КПД системы выше на 8-12%
Для ГВС используйте только теплообменники из нержавейки 316L с пищевым сертификатом или паяные ТО с никелевой пайкой. Медная пайка (CBH) требует проверки на соответствие нормам ГВС — некоторые медные модели не сертифицированы для питьевой воды.
Ссылки на смежные темы: теплообменник труба в трубе для компактного ГВС, паровой теплообменник для систем с паровым котлом.
9. Обзор брендов и моделей для частных домов
На российском рынке представлен широкий выбор теплообменников для частного сектора. Рассмотрим ключевые бренды.
АСТЕРА (Россия)
Отечественный производитель пластинчатых теплообменников. Серия А-10 — А-50 для домов 10-200 кВт. Преимущества: быстрая поставка, доступные запчасти, сервис по России. Цены: от 22 000 руб. за разборный ТО 50 кВт. Подробнее: теплообменное оборудование АСТЕРА.
Funke (Германия / локализация РФ)
Пластинчатые теплообменники серий FP, HFP, TL. Высокое качество изготовления, нержавейка 316L, широкий диапазон прокладок (NBR, EPDM, FKM). Дистрибьюция через S22: теплообменники Funke.
Для выбора подходящей модели воспользуйтесь нашим консультационным сервисом — оставьте заявку, и инженер подберёт оптимальный вариант с учётом ваших параметров.
Decision table: какой теплообменник выбрать для дома
Ниже — быстрый справочник для принятия решения по типу теплообменника для частного дома:
| Задача / Условие | Рекомендуемый тип | Причина |
|---|---|---|
| Дом до 100 кВт, чистая вода | Паяный пластинчатый (медь) | Компактность, цена, простота |
| Дом 100-500 кВт, разная вода | Разборный пластинчатый | Ремонтопригодность, доступность |
| Антифриз во вторичном контуре | Разборный, пластины 316L | Совместимость с гликолями |
| ГВС из нержавейки | Паяный (никель) или разборный 316L | Пищевой сертификат |
| Центральное теплоснабжение | Разборный пластинчатый | Доступен сервис, замена пластин |
| Загрязнённый теплоноситель | Кожухотрубный | Чистка трубок без разборки |
| Тёплый пол + радиаторы | 2 отдельных теплообменника или 1 с зонным контролем | Разные температурные режимы |
Если у вас нестандартная задача — запросите консультацию инженера. Мы подберём оптимальное решение с учётом всех условий.
Нормативная база для теплообменников в частных домах
При проектировании тепловых узлов в частных домах учитывают требования нескольких нормативных документов:
- СНиП 41-01-2003 (СП 60.13330.2020) «Отопление, вентиляция и кондиционирование» — требования к системам отопления жилых зданий
- СП 30.13330.2020 «Внутренний водопровод и канализация» — для систем ГВС с теплообменниками
- ГОСТ 15518-87 — пластинчатые теплообменники: основные типы и параметры
- ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» — при давлении выше 0.07 МПа
Для частных домов нередко применяется менее строгая нормативная база, чем для промышленных объектов. Однако при подключении к централизованным тепловым сетям согласование с теплоснабжающей организацией обязательно — они выдают техусловия (ТУ), в которых указывают требования к разделению контуров и параметрам теплообменника.
Паяные теплообменники, рассчитанные на давление до 30 бар, обычно не требуют регистрации как сосуды под давлением согласно ТР ТС 032 — проверьте это по паспорту конкретной модели.
10. Типичные ошибки при выборе и монтаже теплообменника
Самая частая ошибка — выбор теплообменника по каталожной мощности без расчёта реальных условий работы. Каталожные данные приводятся при стандартных температурных режимах (85/65°С и 10/50°С), которые в частных домах часто существенно отличаются.
- Занижение мощности: берут минимальную модель без запаса 20-25%
- Параллельное подключение вместо противоточного — потеря эффективности 15-30%
- Отсутствие фильтра-грязевика на входе — засорение пластин через 1-2 года
- Медная пайка с антифризом на основе этиленгликоля — коррозия за 1-2 сезона
- Отсутствие байпаса — невозможность промывки без останова системы
- Ошибка при выборе прокладок — несовместимость с теплоносителем
Подробнее об ошибках при замене и монтаже: ошибки при замене уплотнений.
