Пластинчатый разборный теплообменник для ГВС: почему только AISI 316L, одно- и двухступенчатые схемы, расчёт мощности, резервирование, борьба с накипью.
Рассчитать ТО ГВСВ индивидуальном тепловом пункте (ИТП) жилого или общественного здания теплообменник ГВС нагревает холодную водопроводную воду до нормативной температуры горячего водоснабжения. Первичный контур — тепловая сеть (ТЭЦ или котельная), вторичный контур — холодная питьевая вода из городского водопровода.
Принцип работы: горячая вода первичного контура (70–95°C) движется по одной стороне пластин, холодная вода ХВС (5–15°C) — по другой. Через тонкие металлические пластины AISI 316L тепло передаётся от горячей к холодной воде. Контуры физически разделены — смешивания не происходит.
| Параметр | Норматив | Обоснование |
|---|---|---|
| Температура у мест водоразбора | Не ниже 60°C, не выше 75°C | Профилактика легионеллёза, защита от ожогов |
| Температура на выходе ТО ГВС | 65–68°C | С учётом теплопотерь в стояках 2–5°C |
| Качество воды | По ГОСТ Р 51232 (питьевая) | Материалы ТО сертифицированы для питьевой воды |
| Давление в системе ГВС | 0.3–6 бар (PN 6) | По СП 30.13330.2020 |
| Скорость воды у кранов | Не менее 0.2 м/с | Исключение застойных зон |
Материал пластин теплообменника ГВС — критически важный выбор. Ошибка приводит к ускоренной коррозии и необходимости замены аппарата через 3–5 лет вместо 15–20.

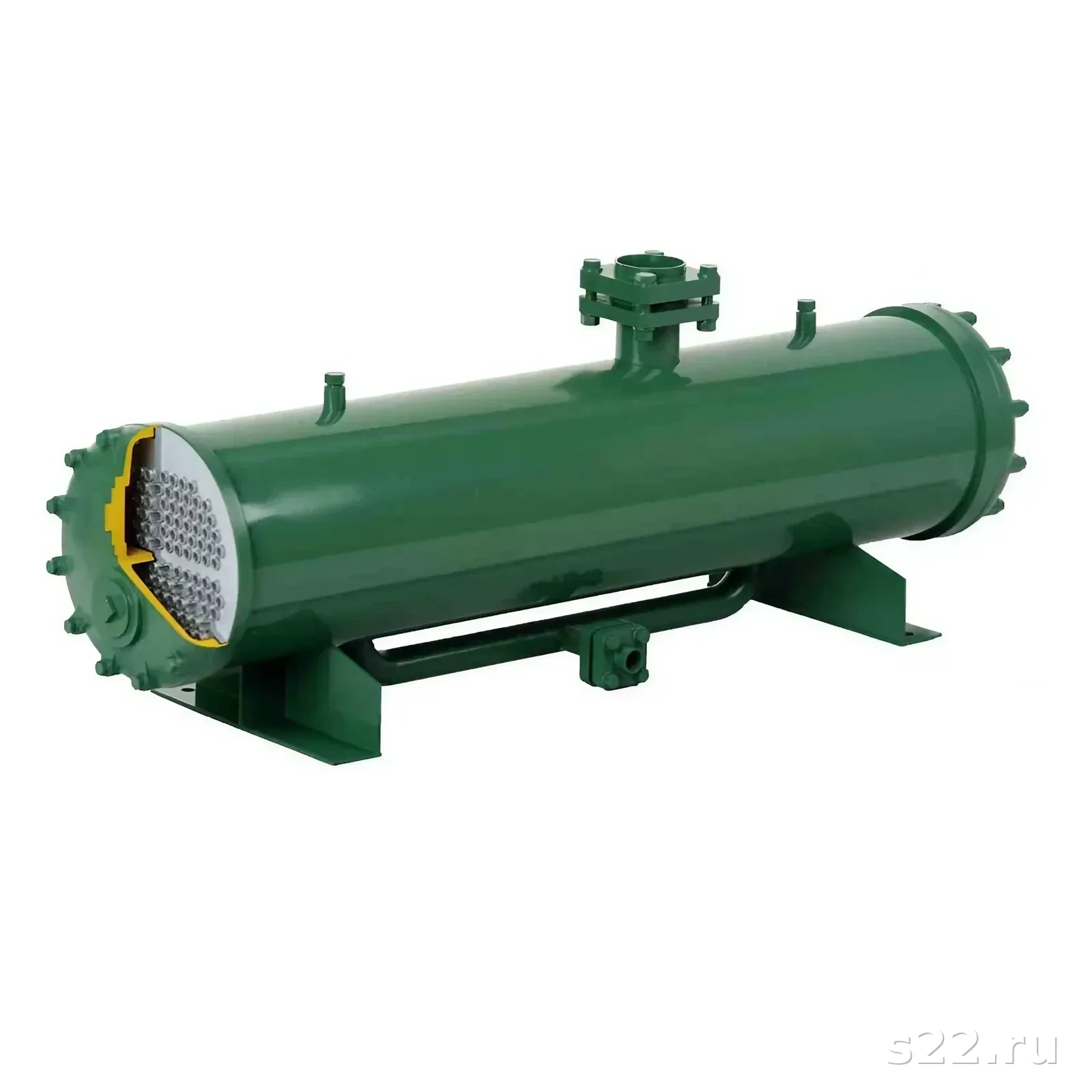

| Материал | Стойкость к хлоридам | Стойкость к накипи | Цена относительная | Применение для ГВС |
|---|---|---|---|---|
| AISI 304 | До 100 мг/л Cl⁻ | Хорошая | 1.0× | Не рекомендуется (коррозия) |
| AISI 316L | До 300 мг/л Cl⁻ | Хорошая | 1.3× | Оптимально (стандарт для ГВС) |
| Titanium Grade 1 | До 3000+ мг/л Cl⁻ | Отличная | 3.5× | Морская вода, высокое хлорирование |
| Медь Cu (кожухотрубные) | До 200 мг/л Cl⁻ | Средняя (накипь) | 1.5× | Только кожухотрубные, не рекомендуется |
Содержание хлоридов в питьевой воде российских городов: Москва — 30–150 мг/л, Санкт-Петербург — 15–80 мг/л, южные регионы (Краснодар, Ростов) — 100–350 мг/л. AISI 316L подходит для всех этих случаев. AISI 304 в южных регионах — риск коррозии уже через 3–5 лет.
Правильный расчёт мощности ГВС-теплообменника определяет надёжность горячего водоснабжения жилого дома. Недооценка мощности ведёт к недогреву; переоценка — к лишним затратам.
Тепловая нагрузка на ГВС: Q_гвс = G_гвс × 1163 × ΔT
где G_гвс — пиковый расход горячей воды [м³/ч], ΔT — разность температур (Т_гвс — Т_хвс) [°C], 1163 — тепловой эквивалент воды [Вт·ч/(м³·°C)]
| Тип объекта | Удельный расход ГВС | Коэффициент одновременности | Пиковый расход (100 квартир) |
|---|---|---|---|
| Жилой дом, квартиры | 120 л/сут/чел, 10 л/мин/кв | 0.25–0.40 | 4.0–6.5 м³/ч |
| Гостиница, 3–4 звезды | 150–200 л/сут/номер | 0.35–0.50 | По числу номеров |
| Офисное здание | 15–25 л/сут/чел | 0.15–0.25 | Малый расход |
| Спортивный комплекс (душевые) | 40–60 л/чел (за посещение) | 0.60–0.80 | Высокая пиковая нагрузка |
Пиковый расход ГВС: 120 квартир × 10 л/мин × 0.30 (коэффициент одновременности) = 360 л/мин = 6 м³/ч.
Температурный режим: ГВС = 65°C, ХВС = 8°C. ΔT = 57°C.
Тепловая нагрузка: Q = 6 × 1163 × 57 / 1000 = 397 кВт ≈ 400 кВт.
Решение: 2 × Alfa Laval M10-MFM (AISI 316L), каждый по 400 кВт (рабочий + резервный). Итого установленная мощность: 800 кВт.
Выбор схемы определяет экономичность системы ГВС и качество теплоснабжения в разные периоды года.
Теплообменник ГВС питается от подачи тепловой сети (T_c1 = 70–95°C). Обратка первичного контура ТО ГВС уходит напрямую в обратку тепловой сети. Применение: малые ИТП (Q_гвс менее 30% от Q_от), летний период (только ГВС, без отопления).
Наиболее экономичная схема для крупных ИТП. 1-я ступень: первичным теплоносителем служит обратка отопительного контура (T=45–55°C) — нагревает ХВС с 8°C до ~40°C. 2-я ступень: нагрев с 40°C до 65°C от подачи сети. Экономия тепла по сравнению с одноступенчатой: 10–15%.
| Схема | Число аппаратов | Экономия тепла | Сложность | Когда применять |
|---|---|---|---|---|
| Одноступенчатая параллельная | 1–2 (рабочий + резервный) | Базовая | Простая | Малые ИТП, Q_гвс до 30% Q_общ |
| Двухступенчатая смешанная | 2–4 (2 ступени × 2) | +10–15% | Средняя | Крупные ИТП, Q_гвс выше 30% Q_общ |
| Двухступенчатая последовательная | 2–4 | +12–18% | Сложная | ИТП с T_c1 выше 95°C |
ГВС-теплообменники работают с питьевой водой — это накладывает особые требования на использование реагентов и материалов при обслуживании.
Карбонатная накипь в ГВС-контуре образуется при нагреве жёсткой воды. Слой 1 мм снижает теплопередачу на 10–15%. Для промывки использовать только реагенты, разрешённые для питьевых систем:
Прокладки EPDM пищевого качества. Срок службы при T 60–80°C: 8–12 лет. Признаки необходимости замены: внешняя течь по периметру пластин, посторонний запах от ГВС (деградация EPDM), механическое повреждение при разборке. При замене прокладок — меняют весь комплект, не по одной.
Накипь — карбонат кальция (CaCO3) — главная проблема ГВС-теплообменников. При нагреве жёсткой воды выше 50°C кальций выпадает на поверхность пластин. Слой 1 мм = снижение теплопередачи на 10–15%. Слой 3 мм = потеря 30–40% мощности.
| Жёсткость воды, мг-экв/л | Классификация | Слой 1 мм за | Промывка раз в | Защита |
|---|---|---|---|---|
| До 2 | Мягкая | 5–7 лет | 5–6 лет | Умягчение не обязательно |
| 2–4 | Умеренно жёсткая | 3–4 года | 3–4 года | Антинакипный реагент |
| 4–7 | Жёсткая | 1.5–2 года | 2 года | Умягчитель обязателен |
| Выше 7 | Очень жёсткая | 6–12 месяцев | Ежегодно | Умягчитель + антинакипин |
Без разборки ТО выявить накипь можно по косвенным признакам:
Для систем горячего водоснабжения S22 поставляет аппараты ведущих мировых производителей. Все — из AISI 316L, с сертификатами для питьевых систем.
| Модель | Мощность | Пластины | Применение | Особенность |
|---|---|---|---|---|
| Alfa Laval M3-MFM | 20–120 кВт | AISI 316L | Малые ИТП, частные дома | Компактный, PN 10 |
| Alfa Laval M6-MFM | 80–400 кВт | AISI 316L | ИТП жилых домов (50–150 кв.) | Самый популярный для ГВС |
| Alfa Laval M10-MFM | 250–1200 кВт | AISI 316L | Крупные ИТП (150–400 кв.) | Высокая производительность |
| Alfa Laval MA30-FG | 500–3000 кВт | AISI 316L / Ti | Крупные ИТП, ЦТП | Асимметричные каналы |
| GEA NT50L | 100–600 кВт | AISI 316L | ИТП, котельные ГВС | Широкие каналы, меньше засоряются |
| Ридан НН-10А | 60–280 кВт | AISI 316L | ИТП, городские программы | Российское производство |
Нагрузка ГВС: 280 кВт (расчётная пиковая с коэффициентом одновременности 0.35)
Комплект: 2 × Alfa Laval M6-MFM (каждый по 280 кВт, пластины AISI 316L, прокладки EPDM пищевые)
Схема: одноступенчатая параллельная (рабочий + резервный), насос циркуляции ГВС 40 Вт
Дополнительно: умягчитель на ХВС (жёсткость 5 мг-экв/л), грязевик 200 мкм на ХВС-вводе
Стоимость комплекта: 180 000 руб. (2 × M6-MFM) + умягчитель 85 000 руб. = 265 000 руб.
Правильная обвязка ГВС-контура обеспечивает надёжную работу и возможность обслуживания без отключения горячего водоснабжения.
| Элемент | Назначение | Характеристики |
|---|---|---|
| Грязевик-фильтр на ХВС | Защита пластин от механических частиц | Тонкость 100–200 мкм, нержавеющая сетка |
| Грязевик на первичном контуре | Защита от ржавчины тепловой сети | Тонкость 500–1000 мкм, с магнитной вставкой |
| Запорная арматура | Отключение ТО для ремонта | Шаровые краны на всех 4 штуцерах |
| Байпас первичного контура | Вывод ТО в ремонт без остановки ГВС | Диаметр = диаметр трубопровода |
| Манометры | Контроль давления на входе и выходе | На всех 4 штуцерах ТО |
| Термометры (карманные) | Контроль температур в реальном времени | На всех 4 штуцерах ТО |
| Предохранительный клапан | Защита ГВС-контура от давления выше PN | Настроен на 1.1–1.2 × рабочее давление |
| Насос циркуляции ГВС | Поддержание циркуляции в стояках | 30–150 Вт в зависимости от длины стояков |
Проектирование ГВС-контура ИТП выполняется в соответствии с:
После монтажа обязательны: гидравлическое испытание PN × 1.5, промывка чистой водой, заполнение и проверка герметичности, настройка регулирующего клапана по температуре, обучение эксплуатационного персонала, оформление паспорта ТО и актов испытаний. Для подключения к тепловой сети — согласование с теплоснабжающей организацией.
В современных ИТП температуру ГВС поддерживают автоматически с помощью регулирующего клапана с сервоприводом на первичном контуре. Контроллер ИТП измеряет температуру ГВС на выходе ТО и открывает/закрывает клапан для поддержания уставки (65°C). При снижении T — клапан открывается, пропуская больше горячей сетевой воды.
Автоматика также защищает от перегрева ГВС: при T выше 70°C клапан прикрывается. Это критично летом, когда сетевая вода может поступать при T 80–90°C при небольшом расходе ГВС.
Регуляторы температуры ГВС: Danfoss, Siemens, Belimo, ESBE. S22 подбирает клапан совместно с теплообменником — учитывает Kvs (пропускная способность) и диаметр условного прохода для нужного расхода при заданном ΔP.
Данная статья входит в кластер K8 «Применение/Отрасли». Читайте также:
Полный каталог теплообменников для ГВС и ИТП — в разделе Применение сайта S22.ru. Подбор и расчёт бесплатно.
Стоимость теплообменника — лишь часть общих затрат на систему ГВС. Грамотный подбор снижает расходы на всём жизненном цикле объекта.
| Статья затрат | Доля от суммарных затрат | Ориентировочная сумма (400 кВт) |
|---|---|---|
| Стоимость оборудования (2 × M6-MFM) | 25–35% | 160 000–200 000 руб. |
| Монтаж и обвязка | 15–20% | 80 000–120 000 руб. |
| Промывки (5 × за 15 лет) | 10–15% | 50 000–75 000 руб. |
| Замена прокладок (1 раз за 15 лет) | 5–10% | 25 000–50 000 руб. |
| Потери от простоев (при неисправности) | 5–15% | 25 000–75 000 руб. |
| Тепловые потери от загрязнений | 10–20% | 50 000–100 000 руб. |
Жёсткость воды: 6 мг-экв/л. Без умягчителя — промывка ГВС-ТО ежегодно (23 000 руб./год). С умягчителем (стоимость 100 000 руб.) — промывка раз в 6 лет (4 000 руб./год).
Экономия на промывках: 19 000 руб./год. Срок окупаемости умягчителя: 100 000 / 19 000 = 5.3 года.
За 15 лет: без умягчителя — 345 000 руб. на промывки; с умягчителем — 100 000 (покупка) + 60 000 (промывки) = 160 000 руб. Экономия 185 000 руб. за 15 лет.
Правильный подход: рассматривать систему ГВС как комплекс — теплообменник, умягчитель, автоматика регулирования. S22 проектирует и поставляет такие комплексы с гарантией 2 года на всё оборудование.
Передайте эти данные инженеру S22 через форму ниже — расчёт и коммерческое предложение за 2 часа. Телефон: 8 800 302-58-17 (бесплатно по России).
