Теплообменник вода-гликоль (водо-гликолевый): особенности подбора и расчёта
Теплообменник вода-гликоль передаёт тепло между водяным и гликолевым контурами с учётом состава раствора и его рабочей температуры. По сравнению с водой гликоль меняет вязкость, теплоёмкость и гидравлическое сопротивление, поэтому эти свойства включают в расчёт аппарата.
Как правильно рассчитать и подобрать теплообменник для контура с гликолем: поправочные коэффициенты, уплотнения, схемы обвязки и типовые ошибки.
Инженеры S22 · подбор и поставка теплообменников
Нужен быстрый подбор? Напишите в чат
Проконсультируем и ответим 24/7 примерно за минуту.
Гликоль снижает КТП на 10–20% по сравнению с водой
Площадь теплообмена нужно увеличить на 10–25%
Уплотнения — только EPDM (не NBR!)
Расход гликоля выше из-за меньшей теплоёмкости
Обязателен сетчатый фильтр 0,5 мм перед ТО
При подборе обязательно указывать тип гликоля и концентрацию
🔄
Противоток
Максимальная эффективность при противоточной схеме
📐
+15–25% площадь
Компенсация снижения коэффициента теплопередачи
🔩
EPDM
Единственный совместимый материал уплотнений
🧮
Расчёт
Поправочные коэффициенты обязательны
1. Что такое теплообменник вода-гликоль

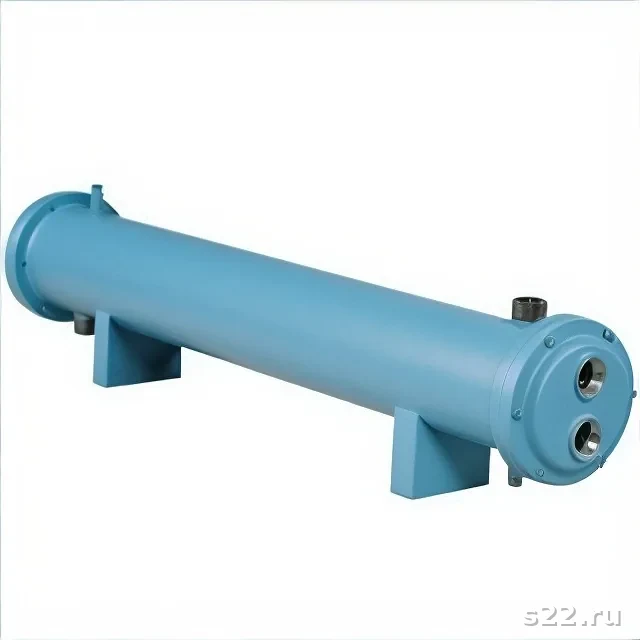

Синий кожухотрубный теплообменник с фланцами и опорами
Теплообменник вода-гликоль
Теплообменный аппарат, в котором тепло передаётся между двумя контурами: водяным (обычно теплосеть, котёл, охладитель) и гликолевым (незамерзающий контур с этиленгликолем или пропиленгликолем). Разделение контуров обеспечивает защиту от замерзания без применения гликоля в основной системе.
Типичная схема: горячая вода из теплосети (70/50°C) греет гликолевый раствор (55/45°C), который циркулирует по наружному трубопроводу или системе вентиляции. Вся тепловая сеть остаётся на воде, только наружный контур — на гликоле.
Системы обогрева открытых площадок: антиобледенение кровель, пандусов
Котельные с наружными трубопроводами: сезонные объекты
Разделение контуров через теплообменник вода-гликоль — более экономичный выбор, чем заполнение гликолем всей системы. Гликолевый раствор только в наружном контуре минимального объёма.
3. Особенности расчёта теплообменника вода-гликоль
Расчёт теплообменника с гликолем выполняется по тем же формулам, что и водяной, но все теплофизические свойства гликолевой стороны должны быть взяты для конкретного раствора (тип, концентрация, температура). Использование свойств воды вместо гликоля — частая ошибка, приводящая к недостаточной мощности.
Формула теплового потока
Q = k × A × LMTD, где k — коэффициент теплопередачи (Вт/м²·К), A — площадь теплообмена (м²), LMTD — логарифмический температурный напор (К). Для гликоля: k снижается, LMTD не меняется, поэтому нужна бо́льшая площадь A.
Алгоритм расчёта для гликолевого контура
Определить требуемую мощность Q (кВт)
Задать температурный режим (вход/выход обоих контуров)
Рассчитать LMTD (при противотоке — максимален)
Взять теплофизические свойства гликолевого раствора для средней температуры
Рассчитать числа Рейнольдса и Нуссельта для обоих контуров
Определить коэффициент k с учётом гликоля
Прибавить запас площади 15–25%
В практических инженерных расчётах используют программы производителей (ThermoCalc, EdCal, GPHE). Укажите тип гликоля при запросе расчёта — наши инженеры выполнят расчёт в сертифицированном ПО.
4. Таблица поправочных коэффициентов для гликоля
Теплоноситель
Поправка к k
Прирост площади
Прирост ΔP
Вода (база)
1,00
—
—
ЭГ 20%
0,95–0,97
+3–5%
+20%
ЭГ 30%
0,92–0,95
+5–9%
+40%
ЭГ 40%
0,88–0,92
+9–14%
+80%
ЭГ 50%
0,82–0,87
+15–22%
+180%
ПГ 30%
0,90–0,93
+8–11%
+70%
ПГ 40%
0,85–0,90
+11–18%
+150%
ПГ 50%
0,78–0,84
+19–28%
+350%
Поправочные коэффициенты зависят от типа теплообменника, скорости потока и геометрии каналов. Для точного подбора необходим программный расчёт с полными данными. Таблица — ориентировочная оценка для предварительного расчёта.
Для пластинчатых теплообменников в гликолевых системах рекомендуется пластина из нержавеющей стали 316L и уплотнения EPDM. Для кожухотрубных — трубная доска из нержавейки при агрессивных гликолях.
6. Уплотнения: почему только EPDM
EPDM (этилен-пропилен-диеновый каучук)
Стандартный материал уплотнений для гликолевых систем. Устойчив к спиртам, гликолям, водяному пару, озону. Рабочая температура до +150°C. Несовместим с нефтепродуктами и хлорированными растворителями.
Уплотнения NBR (нитрильный каучук) — штатный вариант для водяных систем — при контакте с гликолем набухают, теряют форму и через 3–12 месяцев вызывают течи. При заказе теплообменника для гликоля всегда явно указывайте тип теплоносителя.
7. Схема обвязки теплообменника вода-гликоль
Стандартная схема обвязки со стороны гликолевого контура:
Расширительный бак (мембранный, не открытый)
Циркуляционный насос — с запасом по давлению (гликоль вязче воды)
Сетчатый фильтр 0,3–0,5 мм — перед теплообменником
Автоматический воздухоотводчик — в верхней точке контура
Дренажный вентиль — для слива и контроля
Манометры — до и после теплообменника
Термометры — вход и выход
Насос для гликолевого контура выбирайте с 20–40% запасом по напору по сравнению с водяным. Вязкость гликоля повышает гидросопротивление системы.
8. Типичные ошибки при подборе ТО вода-гликоль
Расчёт «под воду» — не учитывают свойства гликоля, ТО недогревает
Уплотнения NBR — разрушаются при контакте с гликолем
Слабый насос — не учитывают рост вязкости, недостаточный расход
Отсутствие фильтра — частицы забивают каналы пластинчатого ТО
Смешивание гликолей — разных марок или типов
Нет контроля pH — кислый гликоль разрушает ТО незаметно
9. Обслуживание теплообменника с гликолем
Раз в год: контроль pH (7,5–9), проверка ареометром. Раз в 2–3 года: промывка водяной стороны от накипи. Раз в 3–5 лет: замена гликоля. При замене — промывка системы и теплообменника. Подробнее: Промывка теплообменника после гликоля.
10. Кейсы
Кейс 1: ТО для системы антиобледенения кровли
Объект:Торговый центр, кровельная система антиобледенения
Решение:Пластинчатый ТО Alfa Laval M15, площадь 4,2 м² (запас +18%), уплотнения EPDM
Результат:Мощность 148 кВт, работает 6 лет без замечаний
Кейс 2: Замена ТО после разрушения NBR уплотнений
Ситуация:Заказчик установил ТО с NBR, затем заполнил гликолем ЭГ 30%
Результат:Через 8 месяцев — множественные течи, уплотнения разбухли
Замена на аналогичный ТО с уплотнениями EPDM, проблема устранена
Почему выбирают S22.ru
🔢
Расчёт с гликолемУказываете тип и концентрацию — считаем правильно
📦
114 брендов ТОAlfa Laval, Funke, Thermowave — склад Москва
👷
30–60 минРасчёт, КП, сроки поставки
🔩
EPDM в наличииУплотнения для гликолевых систем
🔧
СервисПромывка, замена уплотнений
⚡
В комплексепоставка, шеф-монтаж, консультация при запуске
А
Алексей Корнев
Инженер-теплотехник · Стаж 12 лет · Специализация: теплообменники вода-гликоль
Частые вопросы о теплообменнике вода-гликоль
Что такое теплообменник вода-гликоль простыми словами?+
Это устройство для теплообмена между водой и незамерзающим гликолевым раствором. Вода из теплосети нагревает гликоль, который затем греет наружный трубопровод или систему вентиляции, не допуская замерзания.
Почему теплообменник вода-гликоль хуже передаёт тепло?+
Гликолевый раствор имеет большую вязкость, меньшую теплоёмкость и теплопроводность по сравнению с водой. Это снижает коэффициент теплопередачи K на 10–20%. При расчёте нужна большая площадь теплообмена.
Какой тип теплообменника лучше для гликолевого контура?+
Пластинчатые разборные — оптимальны: высокий КТП, легко обслуживаются. Паяные — для небольших мощностей. Кожухотрубные — для высоких давлений и агрессивных сред.
Какие уплотнения нужны для гликоля?+
Только EPDM. Уплотнения NBR несовместимы с гликолями — набухают и теряют герметичность. При заказе пластинчатого ТО для гликоля всегда указывайте тип теплоносителя.
Как рассчитать теплообменник для гликоля?+
Расчёт аналогичен водяному, но с поправочными коэффициентами и теплофизическими свойствами гликолевого раствора. Площадь теплообмена нужно увеличить на 10–25% в зависимости от типа и концентрации гликоля.
Нужен ли больший насос для гликолевого контура?+
Да. Вязкость гликоля выше воды в 1,5–4 раза в зависимости от концентрации и температуры. Насос выбирайте с запасом по напору 20–40%. Также проверьте расход — из-за меньшей теплоёмкости гликоля расход должен быть выше.
Как часто обслуживать теплообменник с гликолем?+
Ежегодно: контроль pH теплоносителя, проверка температуры замерзания. Раз в 2–3 года: промывка водяной стороны от накипи. Раз в 3–5 лет: замена гликоля.
Нужен ли фильтр перед теплообменником с гликолем?+
Да, обязательно. Сетчатый фильтр 0,3–0,5 мм защищает каналы теплообменника от механических частиц (ржавчина, окалина). Особенно важен при первом пуске после промывки.
Можно ли применять гликоль в паяном теплообменнике из меди?+
Да, ингибированный гликоль совместим с медью. Важно использовать концентраты с ингибиторами на медь (азолы). Контролируйте pH ежегодно.
Как промыть теплообменник вода-гликоль?+
Слить гликоль (утилизировать), промыть пластины нейтральным раствором, осмотреть уплотнения, собрать, заполнить новым гликолем. Подробнее: промывка теплообменника после гликоля.
Сколько стоит теплообменник вода-гликоль?+
Пластинчатый ТО 50–100 кВт с EPDM уплотнениями — от 25 000 рублей. Стоимость зависит от мощности, бренда и материалов. Укажите параметры — рассчитаем стоимость за 30–60 минут.
Подобрать теплообменник вода-гликоль
Укажите мощность, режимы и тип гликоля — рассчитаем площадь с поправками и подберём модель с EPDM уплотнениями.
Заявка отправлена! Инженер свяжется в течение 2 часов.
Раствор влияет на расход, скорость в каналах, потери давления и требуемую площадь поверхности. Чем ниже рабочая температура и выше концентрация, тем внимательнее проверяют прокачиваемость, тепловой напор и запуск оборудования.
Критерии выбора
тип гликоля, концентрацию и температуру раствора;
совместимость пластин, трубок, пайки и уплотнений;
расходы и допустимое сопротивление каждого контура;
защиту от замерзания, дренаж и возможность промывки.
Ошибки водо-гликолевого контура
Ошибка
Последствие
Расчёт как для воды
Недооценка площади и потерь давления
Не указана концентрация
Невозможно корректно определить свойства среды
Неподходящий материал прокладки
Разбухание, потеря упругости или течь
Вопросы и ответы
Почему теплообменник для гликоля больше водяного?
Раствор обычно хуже передаёт тепло и сильнее сопротивляется течению, чем вода при сопоставимом режиме. Точный размер зависит от концентрации, температуры и расходов.
Какую концентрацию гликоля указать для расчёта?
Указывают фактическую или проектную концентрацию и рабочую температуру раствора. Без этих исходных сведений свойства среды и требуемая площадь будут неопределёнными.
Какие прокладки совместимы с гликолем?
Материал выбирают по типу раствора, температуре и рекомендации изготовителя аппарата. Одинаковое обозначение размера не подтверждает химическую совместимость.
Можно ли слить гликолевый контур на зиму?
Можно, если схема и оборудование допускают осушение, а после заполнения предусмотрены удаление воздуха и контроль концентрации. Часто защиту оставляют в замкнутом контуре и проверяют её состояние.
