Кожухотрубные теплообменники HOW

Кожухотрубные теплообменники серии HOW

Серия HOW это кожухотрубные аппараты для передачи тепла между двумя жидкими или паро-жидкостными средами в системах отопления, ГВС, охлаждения технологических контуров и утилизации тепла. Пучок труб в цилиндрическом корпусе разделяет потоки: греющая среда движется по межтрубному пространству, нагреваемая по трубам. Конструкция рассчитана на постоянную нагрузку и загрязнённый теплоноситель, поэтому её ставят там, где пластинчатый аппарат быстро зарастёт.

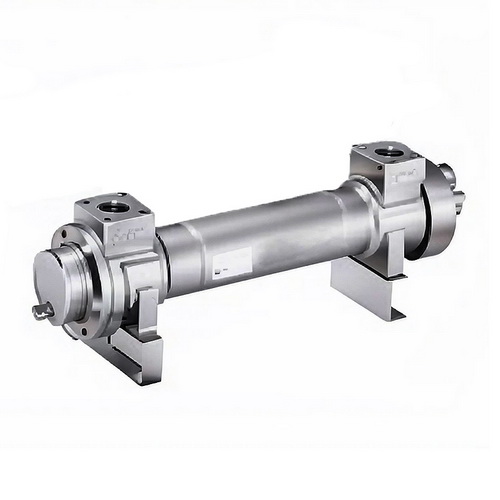

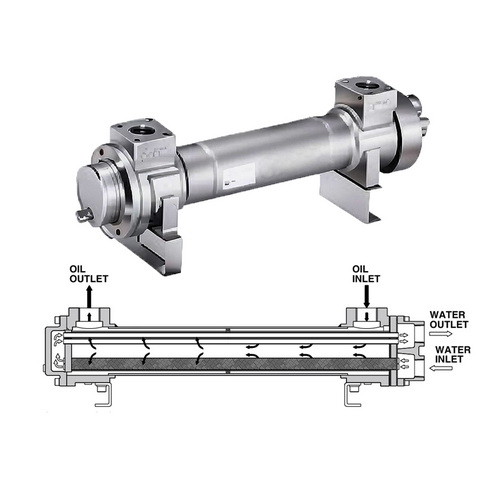

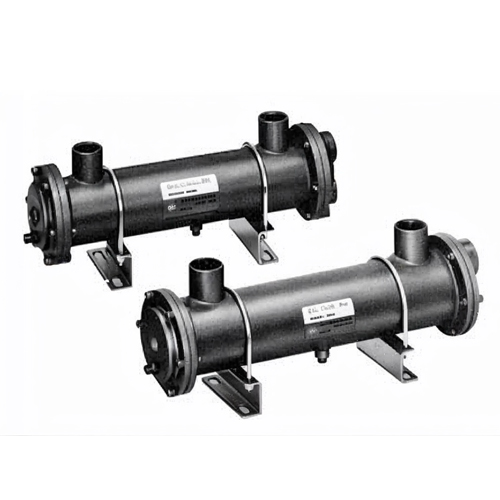

Модельный ряд идёт по возрастанию типоразмера: HOW008M-06, HOW013M-06, HOW021M-12, HOW032M-12, HOW050M-12, HOW075M-14, а также исполнения HOWF11-06 и HOWF110-16. Число в индексе отражает размер и поверхность теплообмена, суффикс через дефис соответствует классу рабочего давления. Чем выше индекс, тем больше производительность и присоединительные диаметры. В разделе 13 позиций под разные диапазоны нагрузки.

Подбор ведут от тепловой мощности и параметров сети. Ниже характеристики, определяющие выбор модели HOW.

• Типоразмер от HOW008 до HOW075, поверхность растёт от единиц до десятков м2
• Рабочее давление суффикс 06, 12, 14, 16 соответствует диапазону 6-16 бар
• Тепловая мощность ориентировочно от 20-30 до 500 и более кВт по типоразмеру
• Температура теплоносителя до 150-180 C, что покрывает пар низкого давления и перегретую воду
• Материал пучка нержавеющая сталь для питьевой ГВС, углеродистая для закрытых контуров
• Присоединения фланцевые или резьбовые, диаметр растёт вместе с типоразмером

Как связаны индекс модели и мощность?

Индекс задаёт размер поверхности теплообмена, а значит и предельную нагрузку: HOW008 закрывает малые контуры на десятки кВт, HOW075 работает на сотнях кВт. Точную мощность считают под температурный график сети, потому что при малой разнице температур той же модели хватит на меньшую нагрузку.

Когда HOW предпочтительнее пластинчатого аппарата?

Кожухотрубный HOW выигрывает на грязных, вязких средах и при высоких температурах пара, где пластины забиваются или требуют частой разборки. Если теплоноситель чистый и место ограничено, разумнее пластинчатый, а серию HOW берут ради ресурса и стойкости к нагрузке.
