Расчёт потерь давления в теплообменнике. Как число ходов, скорости течения и загрязнение влияют на ΔP. Как выбрать насос. Типовые значения и формулы.
Гидравлическое сопротивление теплообменника — это потери давления при прохождении теплоносителя через аппарат. Оно выражается в кПа, бар или метрах водяного столба (1 бар ≈ 100 кПа ≈ 10 м.в.с.).
Потери давления складываются из двух составляющих. Первая — потери на трение в каналах теплообменника (линейные потери): они пропорциональны длине пути и квадрату скорости. Вторая — местные сопротивления: патрубки, переходные зоны, повороты потока в многоходовых схемах.
Каждая сторона теплообменника (горячая и холодная) имеет своё гидравлическое сопротивление. Для насоса важно знать ΔP той стороны, которую он обслуживает. Насос теплосети преодолевает ΔP горячего контура, насос ГВС — ΔP холодного контура.
Типичные значения ΔP для распространённых типов теплообменников:
| Тип теплообменника | ΔP одной стороны | Примечание |
|---|---|---|
| Пластинчатый разборный ПТО | 20–150 кПа | Зависит от числа ходов и расхода |
| Паяный пластинчатый BPHE | 30–200 кПа | Более узкие каналы |
| Кожухотрубный (по трубам) | 20–100 кПа | Зависит от числа ходов |
| Кожухотрубный (межтрубное) | 10–60 кПа | Больший проходной диаметр |
| Спиральный | 30–200 кПа | Длинный спиральный канал |
Гидравлическое сопротивление определяет, сможет ли насос прокачать нужный расход теплоносителя через теплообменник. Если ΔP теплообменника превышает напор насоса — расход снизится, температурные требования не будут выполнены, и оборудование не справится с задачей.
Это одна из самых частых причин проблем с новыми теплообменниками: тепловой расчёт выполнен корректно, а теплообменник всё равно не выходит на режим. Причина — занижен напор насоса из-за непроведённого гидравлического расчёта.
Кроме выбора насоса, ΔP влияет и на тепловую эффективность: при недостаточном расходе из-за высокого ΔP снижаются скорости в каналах, а с ними — число Рейнольдса и коэффициент теплоотдачи α. Это взаимосвязанная система: тепловой и гидравлический расчёты нельзя разделить.
Базовая формула потерь давления на трение (уравнение Дарси-Вейсбаха):
Коэффициент гидравлического трения λ зависит от режима течения (числа Рейнольдса Re = ρ × w × d / μ) и шероховатости поверхности:
Местные сопротивления (патрубки, повороты, коллекторы) суммируются через коэффициент местного сопротивления ξ:
В пластинчатом ТО поток движется в узких гофрированных каналах между пластинами. Гидравлический диаметр канала d_гидр = 2 × b (где b — зазор между пластинами), обычно 3–5 мм. Это на порядок меньше, чем в трубах кожухотрубного ТО (12–25 мм).
Гофрирование пластин значительно увеличивает турбулентность потока (эффективный Re выше при той же скорости, чем в гладком канале) — это одна из причин высокого k в пластинчатых ТО. Однако это же гофрирование увеличивает λ и, соответственно, ΔP.
| Параметр | Увеличение ΔP | Влияние на k |
|---|---|---|
| +1 ход | ×3–4 (при том же G) | Незначительно |
| Расход ×2 | ×3–4 | +60–80% |
| -50% пластин (при том же G) | ×7–10 | +30–50% |
| Угол: L → H | ×2–3 | ×1,5–2 |
В кожухотрубном ТО поток движется по двум независимым зонам: внутри труб (трубный пучок) и в межтрубном пространстве (пространство между кожухом и трубами). Гидравлические характеристики этих зон существенно отличаются.
Расчёт межтрубного пространства сложнее: поток движется поперечно к пучку труб через перегородки. Метод Белла-Делавэра или корреляции HTRI дают более точный результат. Ориентировочно ΔP межтрубного пространства в 2–5 раз меньше, чем по трубам при сопоставимых расходах.
Перегородки (baffles) в межтрубном пространстве увеличивают турбулентность и k, но также увеличивают ΔP. Расстояние между перегородками — компромисс между k и ΔP.
Число ходов (passes) — количество раз, которое теплоноситель проходит через рабочее пространство теплообменника. Каждый дополнительный ход значительно увеличивает ΔP, но позволяет поддерживать высокие скорости при малых расходах.
| Число ходов | Скорость | ΔP (ориент.) | k |
|---|---|---|---|
| 1 ход | w | ΔP₁ | k₁ |
| 2 хода | 2w | ≈ 5–7 × ΔP₁ | ≈ 1,7 × k₁ |
| 4 хода | 4w | ≈ 20–30 × ΔP₁ | ≈ 2,9 × k₁ |
Приведённые коэффициенты ΔP справедливы для турбулентного режима. В реальности каждый дополнительный ход добавляет и местные сопротивления (поворот потока в камерах), поэтому фактический рост ΔP несколько выше теоретического.
Скорость течения теплоносителя в каналах/трубах теплообменника — ключевой параметр, определяющий одновременно коэффициент теплоотдачи α (и тем самым k) и гидравлическое сопротивление ΔP.
| Среда и тип ТО | Рекомендуемая скорость | Минимальная скорость |
|---|---|---|
| Вода в ПТО | 0,3–0,6 м/с | 0,15 м/с (Re = 400) |
| Вода в трубах КТО | 0,5–2,0 м/с | 0,3 м/с (Re = 2300) |
| Масло в ПТО | 0,2–0,4 м/с | 0,05 м/с |
| Масло в трубах КТО | 0,2–0,8 м/с | 0,1 м/с |
| Морская вода в трубах | 0,5–1,5 м/с | Не менее 0,8 м/с (против биообрастания) |
| Пар в межтрубном КТО | 10–30 м/с | Определяется конденсацией |
Загрязнение поверхности теплообменника увеличивает гидравлическое сопротивление по двум механизмам. Первый: слой отложений сужает живое сечение канала, увеличивая скорость и ΔP. Второй: увеличивается шероховатость поверхности, что повышает коэффициент трения λ.
Накипь толщиной 1 мм в канале шириной 3 мм уменьшает живое сечение на 67% (с 3 до 1 мм). Скорость в этом канале возрастёт в 3 раза, а ΔP — в 9 раз (ΔP ~ w²). Это делает мониторинг ΔP важным инструментом диагностики загрязнения.
Насос выбирают по двум параметрам: расходу Q (м³/ч) и напору H (м.в.с. или кПа). Напор насоса должен преодолеть суммарное гидравлическое сопротивление контура: трубопроводы + теплообменник + арматура + другое оборудование.
Дано: Q = 10 м³/ч, ΔP теплообменника = 60 кПа, ΔP трубопроводов = 30 кПа, ΔP фильтра = 20 кПа, ΔP клапана = 15 кПа.
При выборе насоса важно проверить рабочую точку на характеристике Q-H. Насос должен работать в зоне максимального КПД. Слишком большой напор при малом расходе — неэффективный режим, возможен перегрев насоса.
Если ΔP теплообменника превышает допустимый уровень, существует несколько инженерных решений для его снижения. Все они, как правило, связаны с компромиссом — снижение ΔP обычно ведёт к увеличению площади теплообмена.
Для подбора теплообменника с оптимальным балансом тепловых и гидравлических характеристик используйте онлайн-подбор или обратитесь к инженерам — расчёт ΔP выполняется одновременно с тепловым расчётом. Также читайте полный алгоритм подбора теплообменника.
Инженер выполнит тепловой и гидравлический расчёт, подберёт насос — бесплатно
Гидравлический расчёт теплообменника выполняется параллельно с тепловым расчётом. Цель — убедиться, что существующий насос обеспечит требуемый расход теплоносителя при заданном перепаде давления в системе.
Потери давления на трение в прямом канале рассчитываются по классической формуле Дарси-Вейсбаха:
Коэффициент трения λ зависит от режима течения (числа Рейнольдса Re). Для ламинарного режима (Re менее 2300): λ = 64 / Re. Для турбулентного режима (Re более 4000) используют формулу Блазиуса: λ = 0,316 / Re^0,25 — для гладких труб, или формулу Муди для шероховатых. В переходной зоне (Re = 2300–4000) режим нестабильный, λ берут из диаграмм.
| Тип канала | Формула d_г | Типичный d_г, мм |
|---|---|---|
| Круглая труба (кожухотрубный ТО) | d_г = d_внутр | 14–22 |
| Пластинчатый канал (прямоугольный) | d_г = 2 × b × a / (b + a) | 2–8 |
| Кольцевой зазор (межтрубное пространство) | d_г = D_корп − d_трубы_нар | 20–80 |
| Пластинчатый ТО (упрощённо) | d_г = 2 × b (b — зазор между пластинами) | 3–6 |
Полное гидравлическое сопротивление теплообменника складывается из нескольких составляющих:
Итоговая формула для пластинчатого теплообменника с Z ходами:
Дано: расход воды G = 15 м³/ч, пластинчатый ТО с каналами шириной b = 3,5 мм, длина канала L = 0,8 м, 1 ход, диаметры патрубков DN = 65 мм.
| Шаг | Параметр | Формула / Источник | Значение |
|---|---|---|---|
| 1 | Скорость в канале w | w = G / (n_пар × b × ширина_пл) | 0,32 м/с |
| 2 | Гидравлический диаметр d_г | d_г = 2 × b = 2 × 3,5 | 7 мм = 0,007 м |
| 3 | Число Рейнольдса Re | Re = w × d_г / ν; ν = 0,85×10⁻⁶ м²/с (60°C) | 2630 (переходный) |
| 4 | Коэффициент трения λ | λ ≈ 64/Re (нижняя граница) | 0,043 |
| 5 | Потери на трение ΔP_тр | λ × (0,8/0,007) × 984 × 0,32²/2 | 6,9 кПа |
| 6 | Местные сопротивления ΔP_мест | ξ = 1,5 (вход+выход) × 984 × 0,32²/2 | 0,24 кПа |
| 7 | Потери в патрубках ΔP_патр | Скорость в DN65: w = 1,26 м/с; ΔP = 1,0 × 984 × 1,26²/2 | 0,78 кПа |
| 8 | Итого ΔP | 6,9 + 0,24 + 0,78 | ≈ 8 кПа |
Реальные потери по каталогу производителя для аналогичного аппарата — 7–12 кПа, что подтверждает расчёт.
С ростом температуры вязкость воды снижается, а значит снижается и гидравлическое сопротивление. Это важно учитывать при подборе насоса — он должен работать на холодной воде (ΔP выше), тогда как расчёт ТО ведётся на рабочей температуре.
| Температура воды, °C | Плотность ρ, кг/м³ | Вязкость ν, 10⁻⁶ м²/с | Re при w=0,3 м/с, d=5 мм |
|---|---|---|---|
| 20 | 998 | 1,004 | 1493 (ламинарный) |
| 40 | 992 | 0,658 | 2281 (переходный) |
| 60 | 983 | 0,474 | 3164 (переходный) |
| 80 | 972 | 0,365 | 4110 (турбулентный) |
| 95 | 962 | 0,307 | 4886 (турбулентный) |
Пример: при температуре 20°C и скорости 0,3 м/с поток ламинарный — теплоотдача низкая, ΔP высокое. При 80°C — турбулентный режим — теплоотдача в 3–5 раз выше при схожем ΔP. Это важно для систем с переменной температурой (ИТП в разное время года).
| Тип теплообменника / Применение | ΔP горячий контур, кПа | ΔP холодный контур, кПа | Примечание |
|---|---|---|---|
| Пластинчатый ТО, ИТП отопление | 20–60 | 20–60 | Ограничение насоса ЦТП |
| Пластинчатый ТО, ИТП ГВС | 20–80 | 15–40 | Давление ХВС ≥ 0,3 МПа |
| Пластинчатый ТО, промышленный охладитель | 50–150 | 30–100 | Мощный насос |
| Кожухотрубный, трубное пространство | 30–200 | — | Зависит от числа ходов |
| Кожухотрубный, межтрубное пространство | — | 10–50 | Ниже из-за большого сечения |
| Паровой нагреватель (сторона пара) | 2–10 | — | Пар — ΔP некритично |
| Воздушный холодильник (воздух) | — | 0,1–1,0 кПа | Вентилятор создаёт малое давление |
Насос для системы с теплообменником подбирают по суммарной характеристике системы. Алгоритм:
В системах с теплообменниками часто применяют регулирование расхода для изменения тепловой мощности. Способы регулирования и их влияние на гидравлику:
Изменение гидравлического сопротивления теплообменника при эксплуатации — важный диагностический признак:
| Симптом | Вероятная причина | Действие |
|---|---|---|
| ΔP растёт при постоянном G | Загрязнение (отложения, взвесь) | Промывка или химическая очистка |
| ΔP снизилось, мощность упала | Нарушение уплотнений, байпасирование | Ревизия прокладок и распределения потока |
| Пульсации ΔP | Гидравлический удар, кавитация насоса | Проверить установку расширительного бака, давление в системе |
| ΔP в норме, но мощность упала | Загрязнение теплообменной поверхности (без сужения канала) | Тепловой тест — измерить температуры и мощность |
| Шум и вибрация | Кавитация или резонанс пластин | Проверить давление на входе, обтяжку пакета |
Систематический контроль ΔP — основа предиктивного обслуживания теплообменников. Устанавливайте манометры или дифманометры на входе и выходе каждого контура. Рост ΔP на 30–50% от паспортного значения — сигнал о необходимости обслуживания.
Для профессионального подбора теплообменника с гидравлическим расчётом обратитесь к инженерам s22.ru или изучите полный алгоритм подбора.

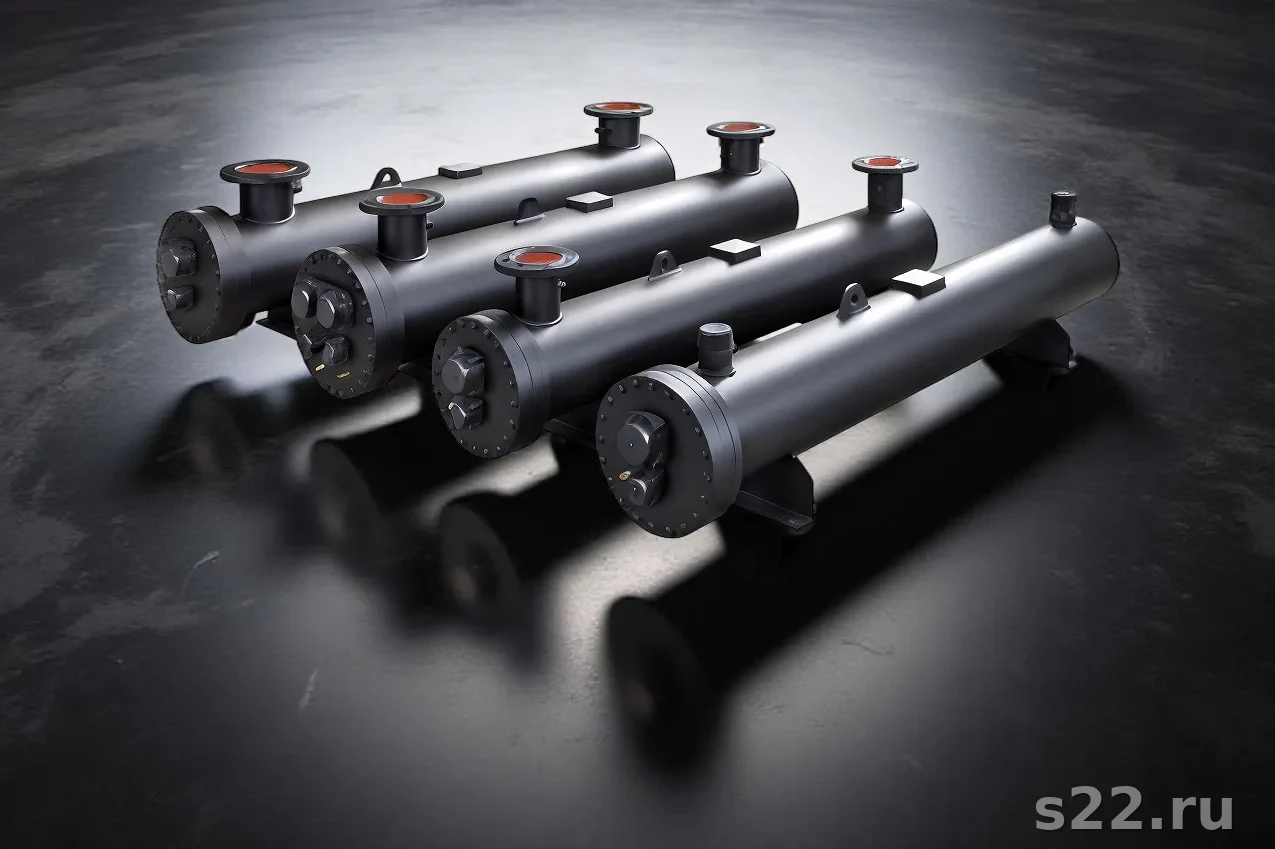

Кожухотрубный теплообменник имеет две принципиально разные гидравлические системы: трубное пространство (поток внутри труб) и межтрубное пространство (поток снаружи труб). Каждая требует отдельного расчёта.
Поток в трубах аналогичен трубопроводу — рассчитывается по формуле Дарси-Вейсбаха для круглых труб. Особенности:
| Число ходов Z | Скорость w, м/с | Re | ΔP, кПа |
|---|---|---|---|
| 1 | 0,48 | 14 000 | 4,2 |
| 2 | 0,96 | 28 000 | 15,1 |
| 4 | 1,92 | 56 000 | 55,8 |
| 6 | 2,88 | 84 000 | 120,4 |
Видно: при переходе с 1 на 4 хода ΔP возрастает в 13 раз. Это делает многоходовые схемы применимыми только при малых расходах и наличии мощного насоса.
Поток в межтрубном пространстве — поперечно-продольный (с перегородками — сегментными или кольцевыми). Расчёт сложнее из-за изменяющегося сечения прохода потока.
Упрощённый метод Белла-Делавэра (HTRI, TEMA) разделяет потоки на фракции:
Суммарное ΔP межтрубного пространства — сумма потерь в каждом сегменте. Типичные значения: 10–80 кПа. Снизить ΔP можно, увеличив шаг перегородок — но это снизит коэффициент теплоотдачи.
| Параметр | Пластинчатый | Кожухотрубный |
|---|---|---|
| Гидравлический диаметр, мм | 3–8 | 14–25 (трубы), 20–80 (межтрубное) |
| Скорость течения, м/с | 0,2–1,0 | 0,5–2,5 (трубы), 0,2–1,0 (межтрубное) |
| Типичное ΔP, кПа | 20–150 | 30–300 (трубы), 10–80 (межтрубное) |
| Чувствительность к загрязнению | Высокая (узкие каналы) | Средняя (широкие трубы) |
| Возможность регулирования ΔP | Изменение числа пластин/ходов | Изменение числа ходов, шага перегородок |
Ручной расчёт гидравлики используется только для ориентировочных оценок. Профессиональный подбор выполняют в специализированных программах:
| Программа | Производитель | Назначение |
|---|---|---|
| AlfaQ / AlfaNova | Alfa Laval | Пластинчатые ТО Alfa Laval |
| SSP (SWEP Sizing Program) | SWEP | Пластинчатые паяные ТО SWEP |
| GEA EXact | GEA Group | Пластинчатые разборные ТО GEA |
| HTRI Xchanger Suite | HTRI | Кожухотрубные, воздушные ТО (профессиональный) |
| ASPEN Shell & Tube | AspenTech | Кожухотрубные ТО, промышленный класс |
| EDR (Exchanger Design & Rating) | HTRI / Aspen | Все типы ТО, полный расчёт |
Для систем ИТП и промышленных установок среднего класса достаточно программ производителей (AlfaQ, SSP). Программы HTRI и Aspen применяют в нефтехимии и крупной промышленности, где стоимость ошибки высока.
При работе с антифризами (гликолевые растворы, рассолы) вязкость теплоносителя значительно выше воды — это резко увеличивает ΔP и снижает Re.
| Состав | 20°C, мПа·с | 0°C, мПа·с | −20°C, мПа·с |
|---|---|---|---|
| Вода (0%) | 1,00 | 1,79 | — |
| ЭГ 30% (до −16°C) | 2,1 | 4,8 | — |
| ЭГ 40% (до −24°C) | 3,2 | 8,4 | 22,0 |
| ЭГ 50% (до −35°C) | 5,2 | 15,1 | 48,0 |
| ПГ 40% (до −21°C) | 4,8 | 12,5 | 35,0 |
Практический вывод: при переходе с воды на 40%-й раствор этиленгликоля при 0°C вязкость возрастает в 4,7 раза. Это приводит к ламинаризации потока (снижение Re), падению коэффициента теплоотдачи и росту ΔP. Для сохранения турбулентного режима приходится увеличивать скорость потока, что дополнительно увеличивает ΔP. Поэтому теплообменники для антифриза подбирают с увеличенными каналами или с повышенной площадью поверхности.
Гидравлическое сопротивление теплообменника нормируется проектными решениями и договорными обязательствами, а не отдельным нормативным документом. Тем не менее, ряд нормативных актов задаёт граничные условия.
Рабочее давление в системе задаётся исходя из технических условий на присоединение. Для систем теплоснабжения:
Ключевой принцип: снижение гидравлического сопротивления теплообменника требует увеличения его размеров и стоимости. Обратная зависимость определяет компромисс при подборе:
| Сценарий | ΔP | Площадь ТО | Стоимость ТО | Стоимость насоса |
|---|---|---|---|---|
| Компактный ТО, высокая скорость | Высокое | Минимальная | Низкая | Высокая |
| Стандартный подбор | Среднее | Оптимальная | Средняя | Средняя |
| Низкое сопротивление, низкая скорость | Низкое | Увеличенная | Высокая | Низкая |
Оптимальный выбор — суммарная (капитальная + эксплуатационная) стоимость. При коротких сроках эксплуатации или малом расходе выгоднее компактный ТО. При длительной эксплуатации с высоким расходом — экономия на насосе и электроэнергии оправдывает увеличение стоимости ТО.
Закажите расчёт в s22.ru: наши инженеры выполнят полный тепловой и гидравлический расчёт, подберут оптимальное соотношение ΔP/площадь, дадут рекомендации по насосу. Оставить заявку.
Гидравлическое сопротивление — неотъемлемая характеристика любого теплообменника, которая определяет требования к насосному оборудованию и эксплуатационные затраты на перекачку теплоносителя. Ниже сведены ключевые принципы для практического применения.
При возникновении вопросов по гидравлическому расчёту или подбору теплообменника для конкретного объекта — обращайтесь к специалистам s22.ru. Мы выполним полный расчёт с учётом тепловых и гидравлических требований, характеристик теплоносителей и нормативных ограничений. Подробнее об алгоритме подбора: полный гид по выбору теплообменника.
| Вопрос | Ответ |
|---|---|
| Насос не тянет расход — ΔP высокое. Что делать? | Проверить загрязнение ТО (дифманометром). Если чистый — пересчитать с учётом реального сопротивления, выбрать насос большего напора или снизить ΔP ТО (другая модель). |
| Можно ли снизить ΔP без замены ТО? | Да, если ТО разборный: уменьшить число пластин (снизится мощность). Или снизить расход (пересмотреть режим). Полностью избавиться от ΔP без замены нельзя. |
| Как влияет вязкость масла на ΔP? | Масло в 10–1000 раз вязче воды → ламинарный режим → λ = 64/Re (большой). ΔP для масла в 5–20 раз выше, чем для воды при той же скорости. Нужны специальные ТО с широкими каналами. |
| При параллельном подключении двух ТО — что с ΔP? | ΔP остаётся как для одного ТО (одинаковый для параллельных ветвей). Расход через каждый ТО — вдвое меньше. Скорость и ΔP в каждом ТО снижаются. |
| Нужен ли дифманометр при эксплуатации? | Для ответственных объектов — обязателен. Позволяет отслеживать рост ΔP и планировать промывку. Стоимость дифманометра (5–20 тыс. руб.) окупается экономией на внеплановых ремонтах. |
Данная статья охватывает основные аспекты гидравлического расчёта теплообменников. Для углублённого изучения смежных тем рекомендуем прочитать статьи о тепловом расчёте и методике расчёта LMTD.
Большинство реальных систем работают не в расчётном режиме круглогодично. Теплообменник ИТП при −25°C (расчётный режим) и при +5°C (промежуточный режим) имеет принципиально разные параметры.
При качественном регулировании (изменение температуры, постоянный расход) ΔP теплообменника постоянно. При количественном (изменение расхода) ΔP меняется как квадрат расхода:
При низких расходах скорость в каналах может упасть ниже критической для турбулентного режима (Re менее 2300). В этом случае коэффициент теплоотдачи резко снижается, и теплообменник не обеспечит расчётную мощность даже при увеличении площади. Это явление особенно критично для пластинчатых ТО с узкими каналами при частичных нагрузках.
Летом ИТП отопления не работает, а ГВС работает в режиме минимальной нагрузки. Теплообменник ГВС в летний период может работать при расходе 10–30% от расчётного — в ламинарном режиме. Для избежания этой проблемы используют:
Профессиональный подбор теплообменника всегда учитывает все режимы работы — расчётный, промежуточный, летний. Для получения расчёта для вашего объекта обращайтесь в s22.ru.
| Теплоноситель | Мин. скорость для Re=3000, м/с | Оптимальная скорость, м/с | Макс. при ΔP ограничении |
|---|---|---|---|
| Вода 80°C (ν=0,365×10⁻⁶) | 0,22 (d=5мм) | 0,4–0,8 | 1,5–2,0 |
| Вода 20°C (ν=1,0×10⁻⁶) | 0,60 (d=5мм) | 0,8–1,5 | 2,0–2,5 |
| ЭГ 40% (20°C, ν=3,2×10⁻⁶) | 1,92 (d=5мм) | 2,0–3,0 | 3,0–4,0 |
| Масло турбинное (ν=30×10⁻⁶) | 18 (d=5мм) — нереально | 0,3–0,5 (ламинар) | 1,0 |
Данные таблицы показывают, что для гликолевых растворов при низких температурах достижение турбулентного режима в узких каналах пластинчатого ТО практически невозможно без чрезмерно высоких скоростей. Поэтому для антифриза применяют либо кожухотрубные ТО с большими трубами, либо пластинчатые ТО с широкими каналами (специальные исполнения для вязких сред).
Владея информацией о гидравлических характеристиках и режимах работы вашей системы, инженеры s22.ru смогут подобрать оптимальный теплообменник с учётом всех ограничений. Свяжитесь с нами через форму онлайн-подбора или по телефону 8 800 302-58-17.
Пройдя по всем пунктам этого списка, вы убедитесь, что гидравлический расчёт выполнен полностью и система будет работать корректно. При необходимости профессионального расчёта или проверки — обращайтесь к специалистам s22.ru.
