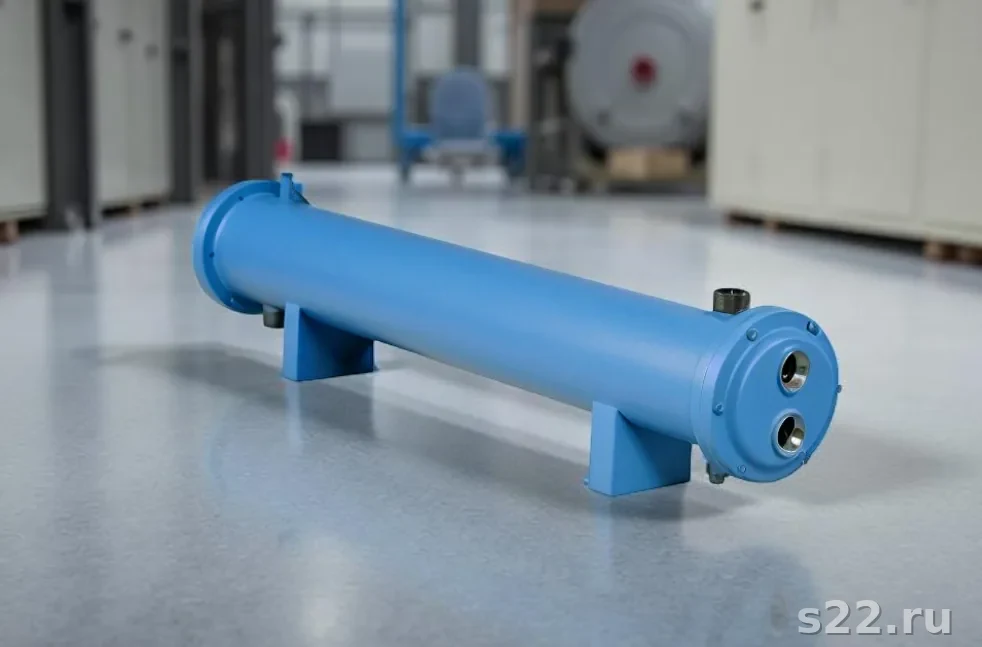

1. Пластинчатый vs кожухотрубный: полное сравнение
Это самое распространённое сравнение в теплообменной технике. Оба типа работают по принципу разделения потоков через теплопроводящую стенку, но принципиально различаются по конструкции, эффективности и области применения.
| Критерий | Пластинчатый (ПТО) | Кожухотрубный (КТО) | Победитель |
|---|---|---|---|
| Коэффициент теплопередачи k | 3000–7000 Вт/м²·К | 400–2000 Вт/м²·К | ПТО |
| Компактность (объём/мощность) | В 3–5 раз компактнее | Большой при той же мощности | ПТО |
| Максимальное давление | до 25 бар (разборный) | до 300+ бар | КТО |
| Максимальная температура | до 180°C (с прокладками) | до 500°C+ | КТО |
| Лёгкость обслуживания | Просто: открутил раму, промыл | Сложнее: трубки чистить ёршом | ПТО |
| Работа с загрязнёнными средами | Ограниченно | Хорошо (большие каналы) | КТО |
| Работа с вязкими средами | Wide-gap вариант | Без ограничений | КТО |
| Устойчивость к гидроударам | Низкая (особенно паяный) | Высокая | КТО |
| Стоимость при малых площадях | Дешевле | Дороже | ПТО |
| Стоимость при больших площадях | Дороже | Дешевле | КТО |
| Расширяемость | Добавить пластины (разборный) | Заменить трубный пучок | ПТО |
| Аммиак | Нельзя (медная пайка) | Можно (сталь) | КТО |
| Минимальный ΔT (сближение) | 1–3°C | 5–15°C | ПТО |
| Риск перекрёстного загрязнения | При разрыве прокладки | При разрыве трубки (контроль) | Равно |
| Срок службы | 10–20 лет (при обслуживании) | 20–40 лет | КТО |
Если вы не уверены, какой тип подходит вашей задаче, — запросите бесплатный подбор у инженеров S22. Предоставим расчёт с обоснованием типа и материала. Также читайте: пошаговый гид по подбору теплообменника.
2. Разборный vs паяный: в чём разница
Пластинчатые теплообменники делятся на два принципиально разных типа по конструкции. Это различие критически важно для выбора.
| Параметр | Разборный (ПТО) | Паяный (BHE) |
|---|---|---|
| Уплотнение | Сменные резиновые прокладки | Пайка (медь, никель, вакуумная) |
| Рабочее давление | до 25 бар (стандарт) | до 40–45 бар |
| Разборка для чистки | Да — полная чистка пластин | Нет — только химпромывка |
| Замена прокладок | Да — по мере износа | Нет |
| Расширение пакета | Да — добавление пластин | Нет |
| Компактность | Больше (рама, болты) | В 2–3 раза компактнее |
| Стоимость | Выше при малых размерах | Ниже при малых размерах |
| Совместимость с аммиаком | Нержавеющий корпус и пластины — да | Медная пайка — нет |
| При засорении | Промыть и вернуть в строй | Промыть химией или заменить |
| При поломке | Заменить повреждённые пластины | Заменить весь аппарат |
3. 15 критериев выбора теплообменника
При выборе теплообменника важно учесть весь спектр требований — не только температуру и давление, но и эксплуатационные факторы. Выбор только по одному критерию (как правило, цене) — самая распространённая ошибка, которая обходится дорого на этапе эксплуатации.
Эти 15 критериев охватывают технические, эксплуатационные и коммерческие аспекты. Рекомендуем составить матрицу требований до начала поиска поставщиков — это сэкономит время и позволит объективно сравнивать предложения. Подробнее: Какой теплообменник подобрать для ваших задач.
- Тепловая нагрузка Q (кВт) — определяет минимальную площадь поверхности
- Рабочее давление — при P больше 25 бар ограничивает тип
- Рабочая температура — при T больше 180°C ограничивает тип прокладок
- Тип сред — чистая вода, масло, кислота, хладагент определяет материал
- Склонность к загрязнению — определяет необходимость разборки для чистки
- Требуемый минимальный ΔT — для малых температурных напоров только ПТО
- Допустимое гидросопротивление — ограничивает скорости и конструкцию
- Требования к компактности — ограниченное место для монтажа
- Возможность расширения — если нагрузка может вырасти
- Требования к обслуживанию — регламентная чистка, доступность ЗИП
- Нормативные требования — СанПиН для ГВС, ТР ТС 032, взрывобезопасность
- Стоимость ЗИП и сервиса — наличие прокладок и пластин в России
- Устойчивость к гидроударам — паровые системы, насосные станции
- Совместимость с существующим оборудованием — присоединительные размеры
- Бюджет и TCO — полная стоимость за весь срок службы
4. Рейтинг брендов теплообменников
Рейтинг основан на качестве конструкции, доступности ЗИП в России, сервисной поддержке и соотношении цена/качество. Мы работаем с 54 брендами теплообменников и можем предложить оптимальный вариант под любой бюджет.
Важно понимать: даже лучший бренд не заменит правильного расчёта. Alfa Laval с неправильным материалом пластин или недостаточной площадью поверхности прослужит меньше, чем правильно подобранный АСТЕРА. Расчёт — первичен, бренд — вторичен. Обращайтесь за независимым подбором.
5. Какой тип лучше для каждого применения
Таблица применений поможет быстро сориентироваться при выборе типа теплообменника для типовых задач. Помните, что это ориентировочные рекомендации — для точного выбора необходим инженерный расчёт с учётом конкретных параметров. Также читайте: виды теплообменников и их применение.
| Применение | Лучший тип | Рекомендуемый бренд | Приоритет |
|---|---|---|---|
| ГВС жилого дома | Разборный ПТО 316L | АСТЕРА, Ридан, Alfa Laval M | Материал 316L критичен |
| Отопление ИТП | Разборный ПТО или паяный | Alfa Laval, SWEP, АСТЕРА | Давление теплосети |
| Загородный дом / коттедж | Паяный BHE | SWEP, Alfa Laval AXP | Компактность, простота |
| Холодильная машина (фреон) | Паяный BHE (медь) | SWEP, Alfa Laval | Высокое давление |
| Аммиачная холодильная машина | КТО стальной | Кожухотрубный, Alfa Laval стальной | Несовместимость с медью! |
| Охлаждение масла | Разборный wide-gap 316L | Alfa Laval, GEA | Вязкость масла |
| Нагрев паром | Паяный или КТО | По давлению пара | Гидроудары пара |
| Морская вода | Разборный Ti Gr.1 | Alfa Laval, Sondex | Только титан! |
| Пищевая промышленность | Разборный ПТО 316L | GEA, Alfa Laval | EHEDG / FDA совместимость |
| Химическая промышленность | Зависит от среды | По материалу — Alfa Laval, Sondex | Материал пластин |
6. Полная стоимость владения (TCO)
При выборе теплообменника принято ориентироваться только на цену покупки. Это ошибка. Посмотрим на реальные 10-летние затраты для типичного ТО ГВС МКД мощностью 100 кВт:
Расчёт TCO (Total Cost of Ownership) должен включать: стоимость оборудования, монтаж, плановые промывки, замену прокладок, возможную замену аппарата при преждевременном выходе из строя. Для ТО ГВС МКД эта цифра за 10 лет составляет от 210 000 до 375 000 руб. в зависимости от выбора материала.
| Статья расходов | Дешёвый ТО (304 сталь) | Правильный ТО (316L) | Разница |
|---|---|---|---|
| Покупка | 60 000 руб. | 90 000 руб. | +30 000 руб. |
| Монтаж | 15 000 руб. | 15 000 руб. | 0 |
| Промывки за 10 лет (раз в год) | 120 000 руб. | 100 000 руб. | -20 000 руб. |
| Замена прокладок за 10 лет | 60 000 руб. | 40 000 руб. | -20 000 руб. |
| Преждевременная замена из-за коррозии | 120 000 руб. (через 5 лет) | 0 | -120 000 руб. |
| Итого за 10 лет | 375 000 руб. | 245 000 руб. | -130 000 руб. |
7. Влияние геометрии пластин на эффективность
Не все пластинчатые теплообменники одинаковы. Геометрия гофрировки пластин принципиально влияет на коэффициент теплопередачи и гидросопротивление. Это особенно важно при сравнении КП от разных поставщиков: одинаковая площадь поверхности при разной геометрии пластин даст разный реальный тепловой поток.
Кроме угла chevron, важны глубина и шаг гофрировки, диаметр портов и схема потоков (однопроходная / двухпроходная). Все эти параметры влияют на итоговый k и ΔP. Попросите поставщика указать в КП использованную программу расчёта (AlfaQ, SWEP SSP, Sondex WS) — это гарантирует, что расчёт выполнен, а не угадан.
| Угол chevron | k (Вт/м²·К) | ΔP | Применение |
|---|---|---|---|
| 60–65° (H-тип, жёсткий) | Высокий (5000–7000) | Высокое | Малые расходы, большой ΔT |
| 30–45° (L-тип, мягкий) | Средний (2000–4000) | Низкое | Большие расходы, малый ΔT |
| Смешанный (H+L) | Оптимальный (3000–5500) | Умеренное | Большинство задач |
8. 5 типичных ошибок при выборе теплообменника
Ошибка 1: Выбор только по цене
Ошибка 2: Материал 304 вместо 316L для ГВС и питьевой воды
Ошибка 3: Игнорирование гидравлики при сравнении КП
Ошибка 4: Паяный ТО для задач с возможным загрязнением
Ошибка 5: Избыточная площадь «для надёжности»
9. Итоговые рекомендации
- Для ГВС и отопления ЖКХ — разборный пластинчатый 316L (АСТЕРА, Alfa Laval M-series)
- Для компактных ИТП и коттеджей — паяный SWEP или Alfa Laval AXP
- Для холодильных машин (фреон) — паяный BHE (SWEP, Alfa Laval)
- Для высокого давления / аммиака / агрессивных сред — кожухотрубный
- Для химических производств — материал пластин по совместимости (Ti, Hastelloy, 316L)
- Для пищевых и фармацевтических производств — разборный 316L с EHEDG-сертификацией
Не существует «лучшего теплообменника вообще» — существует лучший теплообменник для конкретной задачи. Правильный инженерный подбор с учётом всех параметров важнее выбора «самого дорогого бренда».
Ключевые параметры для принятия решения: рабочее давление и температура (определяют допустимый тип), тип среды (определяет материал), склонность к загрязнению (определяет необходимость разборки), бюджет и TCO (определяют марку и бренд). Используйте чек-лист исходных данных для подготовки ТЗ.
Сравнивайте предложения поставщиков не только по цене, но и по полноте расчёта (F, k, LMTD, ΔP), материалу пластин и прокладок, доступности ЗИП в России и условиям гарантии. Подробный гид: Как подобрать теплообменник. Подбор от инженеров S22 — заявка бесплатна.
Для независимого подбора теплообменника — обратитесь к инженерам S22. Расчёт и консультация бесплатны. Также читайте: Как подобрать теплообменник: полный гид и Какой теплообменник подобрать для ваших задач.
10. Алгоритм выбора: пошаговое руководство
Используйте этот алгоритм при самостоятельном выборе теплообменника или для проверки уже выбранного варианта.
Каждый шаг логически вытекает из предыдущего — пропуск шага ведёт к ошибке подбора.
Алгоритм работает для пластинчатых, кожухотрубных и паяных теплообменников при любых применениях.
Используйте этот алгоритм при самостоятельном выборе теплообменника или при проверке коммерческого предложения поставщика.
Определите: что нагреваем/охлаждаем, какие расходы и температуры обоих контуров, рабочее давление, тип сред. Запишите в виде ТЗ с числами.
Q = G × Cp × ΔT. Проверьте баланс обоих контуров — Q1 должен быть равен Q2 с учётом потерь. Расхождение более 5% — ошибка в исходных данных.
Давление выше 25 бар — только КТО или паяный. Температура выше 180°C — только КТО. Аммиак — только стальной КТО. Для чистки нужен доступ — разборный ПТО.
Питьевая вода, ГВС, бассейн — только AISI 316L. Морская вода — только титан. Масло, хладагенты — по совместимости. Агрессивные среды — уточните по справочнику.
Отправьте ТЗ 2–3 поставщикам. В КП должны быть: площадь F, k, LMTD, ΔP обоих контуров, запас площади, марка пластин. Без этих данных — КП не информативно.
Сравните не только цену покупки, но и стоимость ЗИП, сроки поставки прокладок, доступность сервиса в вашем регионе. ЗИП должен быть на складе в России.
11. Реальные кейсы: что выбрали и почему
Кейс 1: ГВС МКД 600 квартир, Москва
Кейс 2: Хладагент R410A, коммерческий чиллер 350 кВт
Кейс 3: Охладитель масла гидросистемы, 120 кВт
12. Чек-лист перед покупкой теплообменника
Используйте этот чек-лист перед подписанием договора с поставщиком. Каждый пункт — это конкретное требование, которое должно быть выполнено до оплаты счёта.
- ТЗ заполнено: расходы, температуры, давления, тип сред, место монтажа
- Тип определён: ПТО разборный / паяный / КТО — обоснованно
- Материал выбран: 316L для воды/ГВС, Ti для морской воды, по стойкости для химии
- КП содержит расчёт: F (м²), k (Вт/м²·К), LMTD (°C), ΔP обоих контуров, запас (%)
- ЗИП проверен: прокладки и пластины в наличии в России, срок поставки известен
- TCO посчитан: покупка + монтаж + ЗИП за 10 лет + промывки, не только цена
- Документы запрошены: паспорт, сертификат, декларация ТР ТС 032
- Гарантия известна: условия и срок гарантии, как обращаться при неисправности
Для помощи с подбором, проверкой КП поставщика и аудита расчёта — свяжитесь с инженерами S22. Мы независимо сравним предложения и укажем на несоответствия. Также изучите подробный материал: Как подобрать теплообменник: полный алгоритм, Что нужно для расчёта теплообменника, Строение теплообменника и каталог теплообменников S22.
13. Таблица подбора материала пластин по среде
Правильный выбор материала пластин — один из ключевых факторов долговечности теплообменника. Эту таблицу удобно использовать как быстрый справочник.
| Среда | Хлориды | Рекомендуемый материал | Прокладки | Срок службы |
|---|---|---|---|---|
| Питьевая вода, ГВС | до 100 мг/л | AISI 316L | EPDM | 15–20 лет |
| Питьевая вода, ГВС | 100–500 мг/л | AISI 316L + увеличенный запас | EPDM | 10–15 лет |
| Морская вода / рассол | более 500 мг/л | Титан Gr.1 или Gr.2 | EPDM/Viton | 20–25 лет |
| Оборотная вода охлаждения | до 200 мг/л | AISI 316L | NBR/EPDM | 10–15 лет |
| Теплоноситель (гликоль 30–50%) | нет | AISI 316L | EPDM | 15–20 лет |
| Масло (гидравл., компрессорное) | нет | AISI 316L / 304 | NBR/Viton | 10–20 лет |
| Хладагент R134a, R410A, R32 | нет | AISI 316L (паяный медью) | — (паяный) | 15–20 лет |
| Аммиак NH₃ | нет | Сталь 09Г2С / 12X18H10T (нет меди!) | паронит/PTFE | 20–30 лет |
| Азотная кислота HNO₃ до 40% | нет | AISI 316L | Viton | 5–10 лет |
| Соляная кислота HCl | высокое | Hastelloy C276 / Ti | Viton/PTFE | 5–10 лет |
| Пар насыщенный (до 180°C) | нет | AISI 316L (разборный) / паяный | EPDM/PTFE | 10–15 лет |
| Пар (выше 180°C) | нет | Сталь в КТО | паронит | 20–30 лет |
Если ваша среда не попала в таблицу — уточните у инженеров S22 по химической стойкости. Неправильный материал пластин приводит к аварийному выходу из строя через 2–4 года. Подробнее о подборе теплообменника и видах теплообменников по конструкции.
